微正压装置运行规程
LX-06母线微正压装置说明书
升，达到其上限位置充气指示灯灭，充气电磁阀关闭，空压机运行指示灯灭， 空压机停止运行，完成了充气过程。由于母线筒在首次充气时需气量较大， 故可能出现空压机运行超时告警。可以打开强充开关，暂时取消充气计时功 能。到达上限停机后请关闭强充开关，恢复计时功能。 6. 设备运行使用后，日常巡视观察封母内气压指示气压值是否正常，空压机启 动计次每 24 小时累计次数有无异常变化，气路系统有无明显漏气等，并检查 气水分离器的积水到达水位是否可以自动排放掉,如果不能自动放请更换气 水分离器。检查冷冻干燥机排水电磁阀是否定时自动排水如果不定时自动排 水请更换冷冻干燥机内部排水电磁阀。 7. 根据现场粉尘情况定期清洗机柜进气口处气水分离器的滤芯防止堵塞及前视 冷干机左侧空气滤网防止堵塞。一般每月清洗一次。应定期排出空压机储气
2、 再按住<设置>键 秒，此时面板上的下限指示闪烁， 按<+>或<->键设置参数，(注： 参数可设置范围为高至上限指示值，低至 0.00Kpa)。
3、 此时若保存设置值，可按确认键，若不保存设置值，可按设置键，放弃存储。注意： 上述两种状态执行后,面板上的上限指示和下限指示均不应闪烁。
8
①：检查输入电源 ②更换或修理空压机。 ③：更换热继电器。 ④：关闭气源及电源，按照电路图查 找故障。
FWY-Ⅴ型母线微正压装置使用说明书
一、FWY－Ⅴ型母线微正压热风装置简介FWY－Ⅴ型母线微正压热风装置是为离相式封闭母线封闭外壳内充以适量干燥的空气的装置，从而提高母线的安全运行能力。
该装置由FWY－Ⅴ型母线微正压热风装置控制柜、空气压缩机（或自备气源）和相应气路连接管件所组成。
FWY－Ⅴ型封闭母线微正压热风装置控制柜是该装置的核心。
功能一，可根据母线内的气体压力指示，对母线进行适量的补气，使得母线内部的压力值保持在一定范围内。
该装置同时还测量母线内部湿度值，当测量值超过湿度上限设定值时，系统自动对其内部进行热吹扫（热风保养），使母线内部的湿度值达到下限设定值后停止吹扫自动进入微正压状态。
功能二，可单独进行湿度控制，当母线内部湿度值超过上限设定值时，系统进行热风吹扫，在母线内部湿度值达到下限设定值后停机，系统处于湿度监控状态。
二、主要技术指标1.技术标准：GB 7251.1-20052.防护等级：IP203.测量范围：压力0～2500Pa（连续可调）,湿度0～100%RH（连续可调），温度0～75℃（连续可调）4.测量精度：3%5.设有防止母线充气过压，空气压缩机运行超载、缺相及防止空气加热器干烧的相应保护功能。
6.具有空气压缩机连续工作和定时启动功能。
7.可实现母线内部的微正压和热风除湿（热风保养）功能。
8.使用条件：海拔2000米以下，环境温度0～40℃（室内），环境相对湿度＜85%RH，无腐蚀性气体。
9.处理后气体的露点：＜ -40℃10.处理后气体含微尘直径：＜0.05mm11.充气量：0.2～0.4m3/min12.气源：0.6 ～0.8m3/10无油空气压缩机或自备气源13.柜内管路内压力： 0.2～0.4 Mpa14.供电电源：三相50HZ AC380V 带保护接地PE0.6 ～0.8m3/10无油空气压缩机5.5～7.5KW电源经FWY－Ⅴ型母线微正压装置控制柜内引出。
空气加热器2.4KW（3×0.8KW/支、AC380V、角接）电源经FWY－Ⅴ型母线微正压装置控制柜接入。
微正压装置的结构原理及其维护
微正压装置的结构原理及其维护一、微正压装置的用途、性能及主要技术参数1、用途常规的离相封闭母线在发电机停机或检修期间，由于封闭母线没有设置自密封系统，因此，周围环境的灰尘和潮气很容易侵入封闭母线内，特别是风尘、雨天或湿热带地区，这种侵入就更加明显。
这不仅给封闭母线内部的清洁带来影响，更重要的是它们将降低封闭母线的绝缘强度，给封闭母线的运行带来隐患。
FWY系列微正压充气装置正是为解决上述问题而设置并生产的，它适用于一切封闭母线产品中。
由于这种装置配合母线自行的封闭，在发电机停机或检修过程中以及遇到恶劣气候条件时，该装置应启动并向封闭母线内充入经过干燥过滤的清洁空气，（指常温的），或热风，并使封闭母线本体内部保有（300Pa~2500Pa）的压力，以防止外部灰尘和潮气的侵入，保持封闭母线内部的清洁和干燥。
该装置自动对充入封闭母线壳内的空气压力进行测量和控制。
当封闭母线投入正常运行后，该装置将停止运行，以备再次使用。
若向母线壳内充入热风应从母线末端检修孔处排除以加速干燥过程。
该系统也适用于其它对空气有较严格要求，并且压力需控制在一定范围内的母线或其它系统中使用。
2、性能采用FWY系列微正压装置可达到下列性能要求：a、保持封闭母线壳内或其它密封系统内的微正压；b、经过干燥处理的空气可以保证封闭母线内部或其它密封系统的清洁。
c、纯净的空气经过加热处理，有了一定的温升充入封闭母线或其它密封系统内后可防止产生结露现象。
3、主要技术指标：➢自动测量范围（连续可调）：300~2500Pa➢测量精度：30%➢工作环境：a、环境温度：0~40℃b、空气相对湿度：＜100%c、无腐蚀性气体➢处理后气体的露点低于－40℃➢气体含尘直径：＜0.05mm➢充气量：72ｍ3/h➢气源空气压力：0.5~0.7M Pa➢柜内管路内压力：0.2~0.7M Pa➢供电电源：~380V、220V➢消耗功率：加热器 2.25~6.75KW 其余元件100KW二、微正压装置的工作原理1、来自气源的压缩空气通过柜内分水滤气器和干燥筒，使空气得到净化，并经过电磁阀进入封闭母线内空间。
微正压使用说明书
状态。功能二，可单独进行湿度控制，当母线内部湿度值超过上限设定
值时，系统进行热风吹扫，在母线内部湿度值达到下限设定值后停机，
系统处于湿度监控状态。
二、 主要技术指标
1. 技术标准：GB 7251.1-2005
2. 防护等级：IP20
3. 测量范围：压力 0～2500Pa（连续可调）,湿度 0～100%RH（连续可调），
按压 SB2（停止按钮）或按压 SB1(急停按钮)系统停止工作，按压 SB1 后需将其旋转归位以备下次启机。
若长期不用应将柜内 QF 断路器断开。 4. 保护控制
a) 空气压缩机运行超载、断相保护
系统控制电路串接空压机 FR 热继电器，在空压机运行时出现超载、
断相时，将切断控制电源，此时系统停机，面板各仪表均无显示，需
相应气路连接管件所组成。
FWY－Ⅴ型封闭母线微正压热风装置控制柜是该装置的核心。功能
一，可根据母线内的气体压力指示，对母线进行适量的补气，使得母线
内部的压力值保持在一定范围内。该装置同时还测量母线内部湿度值，
当测量值超过湿度上限设定值时，系统自动对其内部进行热吹扫（热风
保养），使母线内部的湿度值达到下限设定值后停止吹扫自动进入微正压
湿度＜85%RH，无腐蚀性气体。
9. 处理后气体的露点：
＜ -40℃
10.处理后气体含微尘直径： ＜0.05mm
电话：86-0418-2813809
传真：86-0418-2810081
网址：
1
电子邮箱：fxfb123@
阜新封闭母线Leabharlann 限责任公司地址：辽宁省阜新市海州区新华路 46 号
阜新封闭母线有限责任公司
地址：辽宁省阜新市海州区新华路 46 号

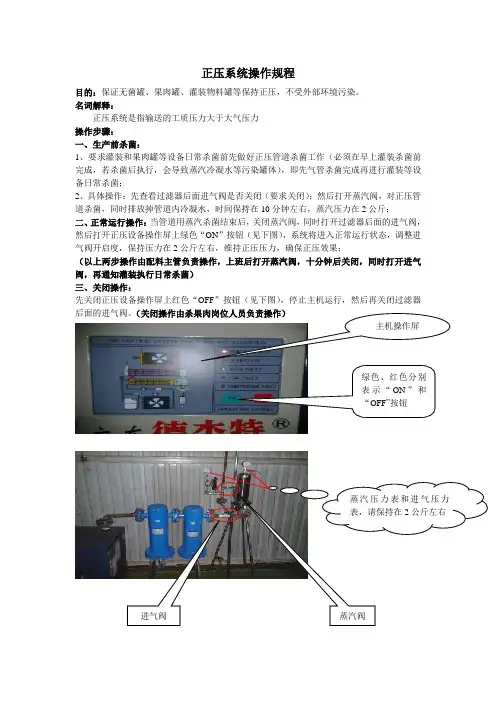

正压系统操作规程
正压系统操作规程
目的：保证无菌罐、果肉罐、灌装物料罐等保持正压，不受外部环境污染。
名词解释：
正压系统是指输送的工质压力大于大气压力
操作步骤：
一、生产前杀菌：
1、要求灌装和果肉罐等设备日常杀菌前先做好正压管道杀菌工作（必须在早上灌装杀菌前完成，若杀菌后执行，会导致蒸汽冷凝水等污染罐体），即先气管杀菌完成再进行灌装等设备日常杀菌；
2、具体操作：先查看过滤器后面进气阀是否关闭（要求关闭）；然后打开蒸汽阀，对正压管道杀菌，同时排放掉管道内冷凝水，时间保持在10分钟左右，蒸汽压力在2公斤；
二、正常运行操作：当管道用蒸汽杀菌结束后，关闭蒸汽阀，同时打开过滤器后面的进气阀，然后打开正压设备操作屏上绿色“ON ”按钮（见下图），系统将进入正常运行状态，调整进气阀开启度，保持压力在2公斤左右，维持正压压力，确保正压效果；
（以上两步操作由配料主管负责操作，上班后打开蒸汽阀，十分钟后关闭，同时打开进气阀，再通知灌装执行日常杀菌）
三、关闭操作：
先关闭正压设备操作屏上红色“OFF ”按钮（见下图），停止主机运行，然后再关闭过滤器后面的进气阀。
发电机微正压装置运行规定
华电宁夏灵武发电有限公司发电机微正压装置运行规定批准：梁增同审核：李业堂编写：范尊民二0一二年十二月六日发电机微正压装置运行规定1、微正压装置简介FWK-1A发电机封闭母线微正压控制装置主要用于发电机封闭母线的保护。
该装置将压缩空气过滤、干燥后充入到封闭母线中，使封闭母线内的空气压力始终保持在“微正压”状态，防止外界含有粉尘的湿空气进入封闭母线，避免因绝缘下降产生闪络等不正常现象，保证发电机的安全正常运行。
2、设备型号参数：型号：FWK-I ；进入封闭母线内的气体大气压露点不高于-20℃（压力露点3℃，0.7Mpa）；颗粒杂质≤0.01μm；含油：≤0.1mg/ m3；；充气流量：≥1m3/min；浮充压力500～1500Pa（可调）控制精度：≤±1%FS；微正压装置主气源压力0.5～0.7Mpa。
3、微正压装置运行（1）微正压运行方式将控制面板“电源”开关置于右旋位置，设备将自动运行。
（2）定时充气运行方式封闭母线气密性很差，难以建立微正压，则应选择定时充气功能。
操作方法如下：1）在控制柜内，关闭电源，设置充气时间和保压时间。
2）将控制面板上的定时充气开关置于右旋位置。
3）开启电源，设备将按设定时间运行。
4、发电机微正压装置正常巡回检查项目：1）控制面板上无故障信号2）控制面板上电源、运行指示灯亮3）控制面板上充压时间、保压时间、压力表指示在规定范围内4）空压机和冷干机运行时无异音、各部振动合格5）各电缆、端子线无松动、过热氧化现象6）各部管路进出口阀门位置正确，无漏气现象7）储气罐压力正常，安全阀严密无漏气5、发电机微正压装置使用注意事项：1）发电机封闭母线微正压装置使用仪用压缩空气作为主气源，空气压缩机为封闭母线的备用气源。
正常情况下维持封闭母线压力在0.5—1.5KPa范围内。
2）设备停运时，先停设备面板上的电源开关（向右旋转为关），再停设备装置控制柜内的控制电源小开关，最后停MCC电源开关(6.9米汽机保安MCC)，送电时与此相反。
微正压装置
主要技术要求
1.多点压力检测及保护 1.1当气源压力低于下限设定值空压机自动启动，当气源压力上升至上限设定值空压机自动停止。 1.2当封母内压力低于下限设定值系统自动启动运行，封母内压力上升至上限设定值系统自动停止运行。 1.3当封母内压力超过3500Pa时,启动告警保护功能，同时排气电磁阀开启。当封母内压力下降至上限设定值， 电磁阀自动关闭，同时告警保护自动复位。 1.4当封母内压力超过5000Pa时，差压式安全开关自动开启。 2.封母内压力显示采用数字式压力仪表，压力传感器采用摩托罗拉传感器，安全可靠，控制精度高。<控制 精度最小达FS±1%±1> 3.主管路采用多级高效过滤器与粉尘过滤器，且每一级过滤器具有自动排水功能，过滤精度高。 3.1深度除湿干燥系统 封闭母线微正压装置中的深度除湿系统为高效分子筛干燥器或高效冷冻净化干燥器，它具有除湿深度高、工 作稳定，可以保证运行数年除湿深度仍然可以满足要求，且维护方便费用低，运行安全可靠。
选型
微正压装置现国内发电企业对微正压装置的选型大致分为：南方多采用冷冻净化干燥式微正压装置，北方则 多采用高效分子筛干燥式微正压装置。
无论选用那种干燥方式的微正压装置，前提是封闭母线外壳密封必须良好。
建议
封闭母线顾名思义母线筒必须是密封的。但无论哪家发电企业封闭母线筒也不可能做到完全密封。实践证明， 封闭母线的保压时间一般在30分钟为最佳。
微正压装置
专门为国内外发电企业封闭母线研发生产的智能自动化充气设备
01 简介
目录
02 用途
03 工作原理
04 安装使用条件
05 主要技术参数
06 主要技术要求
07 选型
09 日常维护
目录
08 气路连接图 010 注意事项
微正压装置使用说明书
5 气体干燥 a 干燥筒内装有吸湿剂（活性氧化铝），当压缩空气通过时，空气中的潮气被吸收。 b 正常运行时，两个干燥筒 一个向母线壳中充气，另一个则经节流阀流进的少量气体从筒中流
出的同时带出潮气，从而起到对吸湿剂的干燥作用。这样一进一出使吸湿和干燥过程交替进行。 c 干燥剂吸湿量较大时，将变成粉红色，运行中应定期检查更换，具体视其变色程度（粉红色为
控制电路 220V±10% 11. 消耗功率：60W 三. 系统的工作原理 来自气源的压缩空气通过柜内的油水分滤器和干燥器筒，使气体得以净化，并在阀的控制下进 入封闭母线内空间。当母线内的微正压力达到上限设定值时，压力变送器将测得的压力信号传输至
PDF 文件使用 "pdfFactory Pro" 试用版本创建
离相封闭母线微正压装置
使 用 说 明 书
江苏威腾母线有限公司
PDF 文件使用 "pdfFactory Pro" 试用版本创建
目录
一. 概述 1. 用途 2. 性能
二. 主要技术指标 三. 系统的工作原理 四. 使用要求及维护
1. 对气源的要求 2. 滤气器 3. 压力变送器 4. 控制与测试 5. 气体干燥 五. 装置柜及外管路与设备的配置 六. 使用前的检查及要求 七. 时间继电器 八. 随机附件
二次仪表，表内继电器发生转换并使中间继电器控制电磁阀停止供气，当因泄漏使母线外壳内空气 压力降至下限值时，中间继电器自动接通电磁阀电源使系统恢复供气，由此重复初始过程。 四. 使用要求及维护
1. 对气源的要求 a. 含微尘直径小于 100μm。 b. 供气管路中不得生成凝结水。 c. 含油量小于 15ppm。
