中间继电器

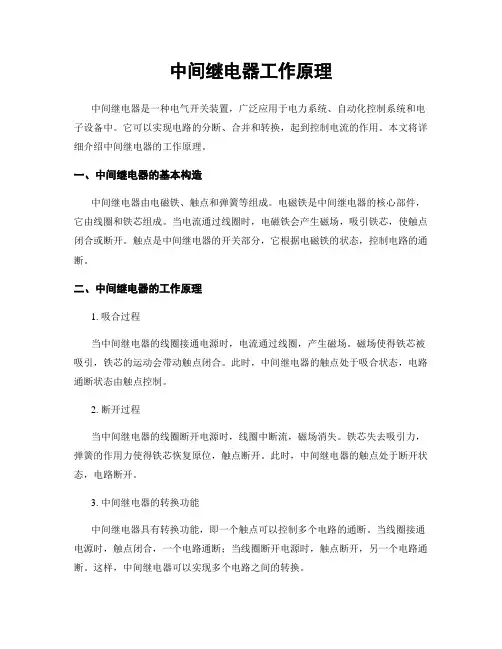

中间继电器工作原理
中间继电器工作原理中间继电器是一种电气开关装置，广泛应用于电力系统、自动化控制系统和电子设备中。
它可以实现电路的分断、合并和转换，起到控制电流的作用。
本文将详细介绍中间继电器的工作原理。
一、中间继电器的基本构造中间继电器由电磁铁、触点和弹簧等组成。
电磁铁是中间继电器的核心部件，它由线圈和铁芯组成。
当电流通过线圈时，电磁铁会产生磁场，吸引铁芯，使触点闭合或断开。
触点是中间继电器的开关部分，它根据电磁铁的状态，控制电路的通断。
二、中间继电器的工作原理1. 吸合过程当中间继电器的线圈接通电源时，电流通过线圈，产生磁场。
磁场使得铁芯被吸引，铁芯的运动会带动触点闭合。
此时，中间继电器的触点处于吸合状态，电路通断状态由触点控制。
2. 断开过程当中间继电器的线圈断开电源时，线圈中断流，磁场消失。
铁芯失去吸引力，弹簧的作用力使得铁芯恢复原位，触点断开。
此时，中间继电器的触点处于断开状态，电路断开。
3. 中间继电器的转换功能中间继电器具有转换功能，即一个触点可以控制多个电路的通断。
当线圈接通电源时，触点闭合，一个电路通断；当线圈断开电源时，触点断开，另一个电路通断。
这样，中间继电器可以实现多个电路之间的转换。
三、中间继电器的应用中间继电器广泛应用于电力系统、自动化控制系统和电子设备中。
以下是几个常见的应用场景：1. 电力系统中的保护装置在电力系统中，中间继电器用于保护装置的控制和信号传输。
例如，过电流保护装置中的中间继电器可以根据电流大小，控制断路器的合闸和分闸。
2. 自动化控制系统中的逻辑控制在自动化控制系统中，中间继电器用于逻辑控制。
例如，PLC（可编程逻辑控制器）中的中间继电器可以根据输入信号的状态，控制输出信号的通断，实现自动化控制。
3. 电子设备中的信号转换在电子设备中，中间继电器用于信号转换。
例如，计算机主板上的中间继电器可以将低电平信号转换为高电平信号，以控制其他设备的工作。
四、中间继电器的优点和注意事项中间继电器具有以下优点：1. 转换能力强：中间继电器可以实现多个电路之间的转换，灵活性高。
中间继电器工作原理
中间继电器工作原理中间继电器是一种常用的电气控制元件，用于控制电路中的电流和电压。
它起到一个开关的作用，可以将一个电路的控制信号转换为另一个电路的控制信号。
中间继电器主要由线圈、触点和磁路组成。
1. 线圈：中间继电器的线圈是由导线绕制而成，通常采用铜线或者铝线。
当线圈中通入电流时，会产生磁场。
2. 触点：中间继电器的触点分为常开触点和常闭触点。
常开触点在继电器不通电时闭合，当继电器通电时打开；常闭触点在继电器不通电时打开，当继电器通电时闭合。
触点通常由银合金材料制成，具有良好的导电性能和耐磨损性。
3. 磁路：中间继电器的磁路由铁芯组成，铁芯的作用是加强线圈所产生的磁场。
磁路的设计对继电器的工作效果有重要影响。
中间继电器的工作原理如下：1. 当线圈中通入电流时，线圈产生的磁场会吸引触点，使其闭合或者打开。
如果继电器是常开触点，当线圈通电时，触点会由闭合状态转变为打开状态；如果继电器是常闭触点，当线圈通电时，触点会由打开状态转变为闭合状态。
2. 当线圈中断电时，磁场消失，触点会恢复到原来的状态。
如果继电器是常开触点，触点会由打开状态恢复到闭合状态；如果继电器是常闭触点，触点会由闭合状态恢复到打开状态。
中间继电器的工作原理可以通过以下示意图更加直观地理解：```+---------+| || || |---+ +---| || || |---+ +---| |+---------+```上图中的线圈代表中间继电器的线圈，触点代表中间继电器的触点。
当线圈通电时，磁场会吸引触点，使其闭合或者打开，从而实现电路的控制。
中间继电器的工作原理使得它在电气控制系统中具有广泛的应用。
它可以用于控制机电的启停、电路的切换、信号的转换等。
通过合理选择中间继电器的类型和参数，可以实现不同电气控制系统的需求。
总之，中间继电器是一种通过线圈产生磁场来控制触点状态的电气控制元件。
它的工作原理简单明了，可靠性高，广泛应用于各种电气控制系统中。

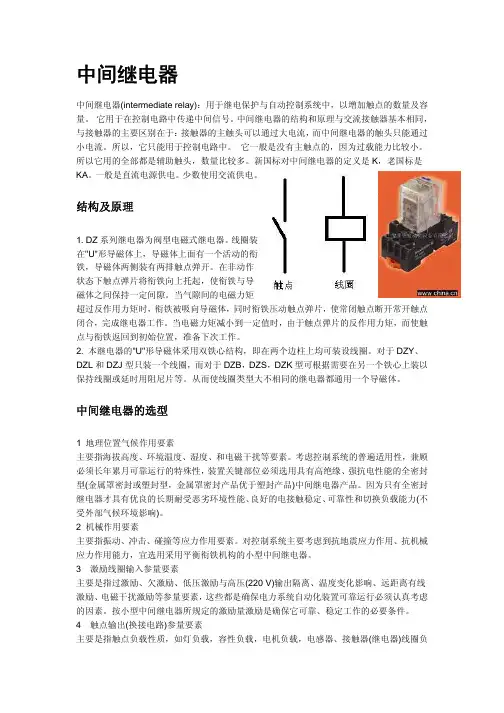

中间继电器
中间继电器中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
结构及原理1. DZ系列继电器为阀型电磁式继电器。
线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹开。
在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。
当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。
当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。
2. 本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。
对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。
从而使线圈类型大不相同的继电器都通用一个导磁体。
中间继电器的选型1 地理位置气候作用要素主要指海拔高度、环境温度、湿度、和电磁干扰等要素。
考虑控制系统的普遍适用性，兼顾必须长年累月可靠运行的特殊性，装置关键部位必须选用具有高绝缘、强抗电性能的全密封型(金属罩密封或塑封型，金属罩密封产品优于塑封产品)中间继电器产品。
因为只有全密封继电器才具有优良的长期耐受恶劣环境性能、良好的电接触稳定、可靠性和切换负载能力(不受外部气候环境影响)。
2 机械作用要素主要指振动、冲击、碰撞等应力作用要素。
对控制系统主要考虑到抗地震应力作用、抗机械应力作用能力，宜选用采用平衡衔铁机构的小型中间继电器。
中间继电器全面讲解
中间继电器全面讲解
中间继电器是一种电子控制器件，用于在控制电路中传递、放大和转换信号。
它通常由线圈和触点组成，通过控制线圈的电流来控制触点的开合状态，从而实现信号的传递和控制。
中间继电器的工作原理基于电磁感应原理，当线圈中通入电流时，会产生磁场，该磁场作用于动铁心，使其产生吸力，拉动动触点移动，使得常闭触点断开、常开触点闭合。
当线圈断电时，磁场消失，动铁心在反力弹簧的作用下恢复原位，使得常闭触点闭合、常开触点断开。
中间继电器的触点数量和容量可以根据需要进行选择，常见的中间继电器有8个触点，容量在5A至10A之间。
在选用中间继电器时，需要考虑电压等级、触点数量、容量以及使用环境等因素。
中间继电器在电路中的作用主要有以下几个方面：
1.扩大控制范围：通过增加触点数量和种类，中间继电器可以实现一个控制信号控制多个电路的目的。
2.放大信号：当控制信号的电流过小时，无法直接驱动负载，此时可以通过中间继电器将控制信号放大，以实现对负载的控制。
3.转换信号：中间继电器可以将输入的电信号转换为其他形式的信号输出，例如将电信号转换为热信号或光信号等。
4.消除干扰：由于中间继电器具有隔离作用，可以将输入
电路和输出电路隔离，从而消除电路中的干扰信号。
总之，中间继电器是一种常见的电子控制器件，具有广泛的应用范围。
它能够实现信号的传递、放大、转换和消除干扰等功能，是自动化控制系统中不可或缺的一部分。
中间继电器 技术参数
中间继电器技术参数
中间继电器是一种电子控制器件，其技术参数主要包括以下几个方面：
1. 额定电压：指中间继电器能够正常工作的电压范围，一般有直流和交流两种类型。
2. 动作电压：指使中间继电器线圈励磁的电压，一般在额定电压的
70%\~75%之间。
3. 返回电压：指使中间继电器线圈失磁的电压，一般不小于额定电压的10%。
4. 动作时间：指在额定电压下，中间继电器从开始动作到完全吸合所需的时间。
5. 返回时间：指在额定电压下，中间继电器从释放开始到完全释放所需的时间。
6. 触点容量：指中间继电器触点能够承受的负载电流和电压。
一般而言，触点长期允许接通电流为5A，断开容量在电压不超过250V、电流不超过1A、时间常数为5ms±的直流有感负荷电路中为50W，在电压不超过250V、电流不超过5A、功率因数为cosΦ=±的交流电路中为500VA。
7. 功率消耗：指中间继电器在工作过程中所消耗的功率。
一般而言，直流中间继电器不大于5W，交流中间继电器不大于5VA。
8. 电气寿命：指中间继电器在正常负荷下，线圈吸合次数不低于1万次。
此外，还有绝缘电阻、耐压等参数，具体要求应符合相关国家和行业标准。
在实际应用中，需要根据具体的使用环境和要求选择合适的中间继电器型号和规格。

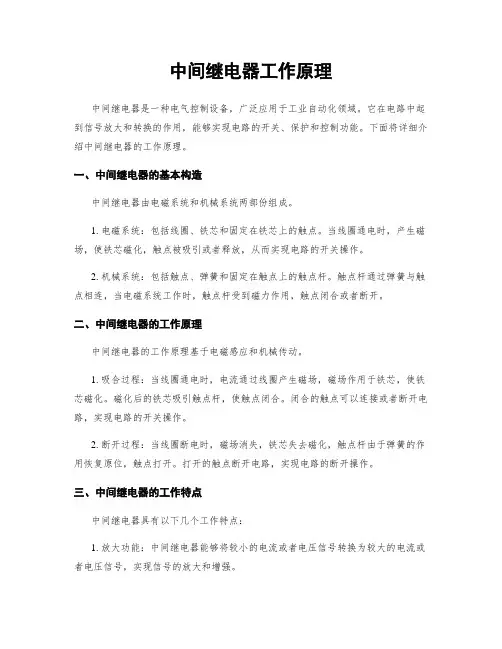

中间继电器工作原理
中间继电器工作原理中间继电器是一种电气控制设备，广泛应用于工业自动化领域。
它在电路中起到信号放大和转换的作用，能够实现电路的开关、保护和控制功能。
下面将详细介绍中间继电器的工作原理。
一、中间继电器的基本构造中间继电器由电磁系统和机械系统两部份组成。
1. 电磁系统：包括线圈、铁芯和固定在铁芯上的触点。
当线圈通电时，产生磁场，使铁芯磁化，触点被吸引或者释放，从而实现电路的开关操作。
2. 机械系统：包括触点、弹簧和固定在触点上的触点杆。
触点杆通过弹簧与触点相连，当电磁系统工作时，触点杆受到磁力作用，触点闭合或者断开。
二、中间继电器的工作原理中间继电器的工作原理基于电磁感应和机械传动。
1. 吸合过程：当线圈通电时，电流通过线圈产生磁场，磁场作用于铁芯，使铁芯磁化。
磁化后的铁芯吸引触点杆，使触点闭合。
闭合的触点可以连接或者断开电路，实现电路的开关操作。
2. 断开过程：当线圈断电时，磁场消失，铁芯失去磁化，触点杆由于弹簧的作用恢复原位，触点打开。
打开的触点断开电路，实现电路的断开操作。
三、中间继电器的工作特点中间继电器具有以下几个工作特点：1. 放大功能：中间继电器能够将较小的电流或者电压信号转换为较大的电流或者电压信号，实现信号的放大和增强。
2. 隔离功能：中间继电器的线圈和触点是隔离的，能够将控制信号与被控制电路进行隔离，避免相互干扰和损坏。
3. 可靠性：中间继电器具有较高的可靠性，能够在恶劣的工作环境下正常工作，具有较长的使用寿命。
4. 多路控制：中间继电器可以实现多路控制，通过组合多个继电器可以实现复杂的电路控制功能。
四、中间继电器的应用领域中间继电器广泛应用于各个行业的自动化控制系统中，包括工业生产线、电力系统、交通信号控制、楼宇自动化、机器人控制等。
1. 工业自动化：中间继电器可以实现工业设备的开关、保护和控制，如机电启停控制、温度控制、液位控制等。
2. 电力系统：中间继电器在电力系统中用于电力传输、配电和保护，如电力路线的开关控制、电力变压器的保护等。
中间继电器分类、作用、故障解析
中间继电器分类、作用、故障全解析一、中间继电器工作原理介绍它的工作原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点静触点、线圈、接线端子和外壳组成。
线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭点分开,常开触点闭合:线圈断电,动铁芯在弹簧的作用下带动动触点复位时特点：触点多（六对甚至更多）、触点电流大(额定电流为5~10A）、动作灵敏(动作时间小于0.05s)二、中间继电器分类中间继电器的延时方式主要有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
中间继电器种类众多不一，按结构形式的来说的话有电磁继电器与静态继电器两个大类：1、静态式中间继电器：静态集成电路式中间继电器，采用的是集成电路原理结构，具有良好的抗振动，适用于各种电力继电保护和自动控制装置中，以增加保护和控制葫芦的触点容量和触点数量。
静态式中间继电器由电子元器件和精密小型继电器等构成，是电力系列中间继电器更新换代首选产品。
1）静态中间继电器，使用更加精准、防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。
2）功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。
3）继电器触点容量大，工作寿命长。
4）继电器动作后有发光管指示，便于现场观察。
5）绝缘耐压水平高。
触点容量大，触点接触电阻小。
2、电磁型中间继电器电磁型中间继电器是传统的老式继电器，只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
是广大客户所用的习惯产品。
中间继电器工作原理
中间继电器工作原理中间继电器是一种常用的电气控制元件，它在电路中起到了开关信号转换的作用。
本文将详细介绍中间继电器的工作原理，包括其结构、工作方式和应用场景。
一、中间继电器的结构中间继电器通常由电磁线圈、触点和固定零件组成。
电磁线圈是中间继电器的核心部件，它通过通电产生磁场，使得触点发生动作。
触点分为常闭触点和常开触点，当电磁线圈通电时，常闭触点断开，常开触点闭合，起到了信号转换的作用。
固定零件包括固定铁芯、固定触点和固定端子等，用于固定和连接其他电气元件。
二、中间继电器的工作方式中间继电器的工作方式可以分为吸合和释放两个阶段。
1. 吸合阶段：当电磁线圈通电时，产生的磁场使得固定铁芯被吸引，进而吸引动铁芯，动铁芯与触点连接的机械结构使得触点发生动作。
在吸合阶段，常闭触点断开，常开触点闭合，完成信号的转换。
2. 释放阶段：当电磁线圈断电时，磁场消失，固定铁芯和动铁芯失去磁性，动铁芯回到初始位置，触点恢复原状。
在释放阶段，常闭触点闭合，常开触点断开，恢复原始信号状态。
三、中间继电器的应用场景中间继电器广泛应用于各种控制电路中，特别是在自动化控制系统中起到了重要的作用。
1. 自动化生产线：中间继电器可以用于控制生产线上的各种设备，如机械臂、输送带、电机等。
通过中间继电器的吸合和释放动作，实现自动化生产线的启动、停止和转换等功能。
2. 智能家居系统：中间继电器可以用于智能家居系统中的灯光、窗帘、空调等设备的控制。
通过中间继电器与传感器、开关等组合，实现对家居设备的智能化控制。
3. 电力系统：中间继电器在电力系统中起到了重要的保护作用。
例如，在电力线路中，中间继电器可以监测电流和电压的变化，当电流或电压超过设定值时，中间继电器会触发保护装置，切断电路，保护电力设备的安全运行。
4. 交通信号控制：中间继电器可以用于交通信号控制系统中。
通过中间继电器对信号灯的控制，实现交通信号的切换和协调，提高交通流量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
中间继电器原理 组成部分 分类 特性特点 作用和用途
气 体 探 测 专 家
2012年6月7日星期四
2
19:08:56
中间继电器培训课件
3
中间继电器原理简介 线圈通电，动铁芯在电磁力作用下动作吸合， 带动动触点动作，使常闭触点分开，常开触点闭 合；线圈断电，动铁芯在弹簧的作用下带动动触 点复位，继电器的工作原理是当某一输入量(如电 压、电流、温度、速度、压力等)达到预定数值时， 使它动作，以改变控制电路的工作状态，从而实 现既定的控制或保护的目的。在此过程中，继电 器主要起了传递信号的作用 。
气 体 探 测 专 家
2012年6月7日星期四
4
19:08:56
中间继电器培训课件
5
特性和特点
1.整个继电器采用的是模块化结构，它的结构和 交流接触器基本相同，只是电磁系统小些，触头 组数较多。继电器的体积小，重量轻，整机动作 灵活、可靠，机械寿命为200万次，电气绝缘性 能很好，其它的耐振性能、阻燃性能、温度特性、 电气性能均达到或超过了标准要求，另外外观新 颖，维修也简便 2.常见的中间继电器也有主触头和辅助触头，主 触头一般 有 四组，辅助触头有两组。与接触器 相比，它的主触头较小，承载能力低，主要用于 传递控制信号。 3.中间继电器作用是用来传递信号或同时控制多 个电路，也可直接用它来控制小容量电动机或其 他电气执行元件 2012年6月7日星期四
气 体 探 测 专 家
2012年6月7日星期四
3
19:08:56
中间继电器培训课件
4
组成部分
中间继电器就是个继电器，不要因为有“中 间”俩字而感到奇怪，它的原理和交流接触器 一样，都是由固定铁芯、动铁芯、弹簧、动触 点、静触点、线圈、接线端子和外壳组成。
气 体 探 测 专 家
5
19:08:56
中间继电器培训课件
6
作用和用途
一般的电路常分成主电路和控制 电路两部分，继电器主要用于控制电 路，接触器主要用于主电路；通过继 电器可实现用一路控制信号控制另一 路或几路信号的功能，完成启动、停 止、联动等控制，主要控制对象是接 触器；接触器的触头比较大，承载能 力强，通过它来实现弱电到强电的控 制，控制对象是电器。
气 体 探 测 专 家
2012年6月7日星期四
6
19:08:56
气 体 探 测 专 家
2012年6月7日星期四
7
19:08:56
中间继电器知识培训教程
主讲：王耀超
制作：耀超
河南汉威电子股份有限公司
气 体 探 测 专 家 2012-6-7 HENAN HANWEI ELECTRONICS CO., LTD
19:08:56
中间继电器培训课件
