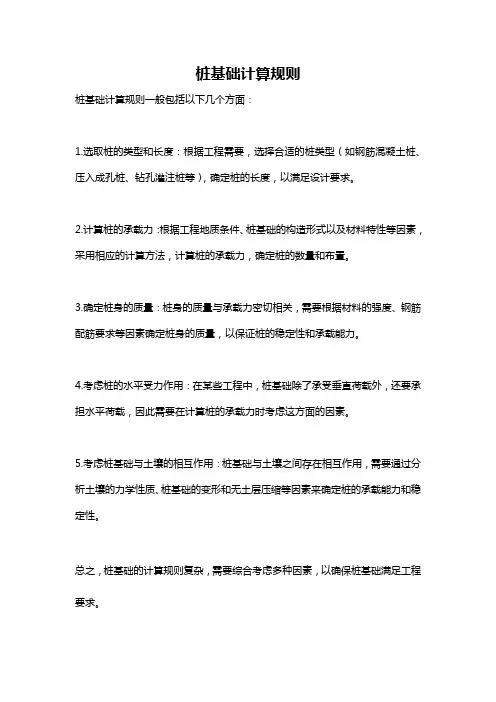

桩基础计算规则
桩基础计算规则
桩基础计算规则一般包括以下几个方面：
1.选取桩的类型和长度：根据工程需要，选择合适的桩类型（如钢筋混凝土桩、压入成孔桩、钻孔灌注桩等），确定桩的长度，以满足设计要求。
2.计算桩的承载力：根据工程地质条件、桩基础的构造形式以及材料特性等因素，采用相应的计算方法，计算桩的承载力，确定桩的数量和布置。
3.确定桩身的质量：桩身的质量与承载力密切相关，需要根据材料的强度、钢筋配筋要求等因素确定桩身的质量，以保证桩的稳定性和承载能力。
4.考虑桩的水平受力作用：在某些工程中，桩基础除了承受垂直荷载外，还要承担水平荷载，因此需要在计算桩的承载力时考虑这方面的因素。
5.考虑桩基础与土壤的相互作用：桩基础与土壤之间存在相互作用，需要通过分析土壤的力学性质、桩基础的变形和无土层压缩等因素来确定桩的承载能力和稳定性。
总之，桩基础的计算规则复杂，需要综合考虑多种因素，以确保桩基础满足工程要求。
桩基础计算规则
桩基础计算规则桩基础是一种重要的地基工程形式，特别是在土质条件差或建筑物重要性高时，被广泛应用。
桩基础的设计和施工过程需要严谨的计算和规划，以确保其稳定性和可靠性。
本文将详细介绍桩基础的计算规则和设计流程。
一、桩基础的分类桩基础可以分为钻孔桩和灌注桩两种。
钻孔桩又分为同径桩和异径桩，灌注桩又分为灌注桩和钢板桩，具体分类如下：同径桩：桩底直径与柄身直径相同，适用于特定地质条件下的建筑物基础。
异径桩：桩底直径大于柄身直径，适用于承受大荷载和大变形的地基工程。
灌注桩：采用钻杆钻孔，灌注混凝土而成的桩，适用于多种地质条件下的建筑物基础。
钢板桩：采用钢板或钢管等材料构成的桩，适用于软土、河流底部和海底等多种地质条件下的建筑物基础。
二、桩基础的计算规则桩基础的计算规则是建立在桩基础与土壤互相作用、坚固程度、承受荷载等关系上的规律。
其计算规则如下：1. 初步确定桩的直径和长度：根据场地地质情况、建筑物重量和地质荷载等条件，估算出桩的直径和长度，以保证桩基础的稳定性和可靠性。
2. 计算桩的抗拔承载力：按照桩侧面土壤的移动计算桩的抗拔承载力，并根据场地地质条件和荷载条件等因素来确定桩的直径和长度。
3. 确定桩端承载力：根据场地地质条件、桩型和长度等因素来确定桩的承载能力，以确保桩的稳定性和可靠性。
4. 计算桩基础与地面之间的摩擦力: 按照桩的侧面土壤挤压变形计算桩与地面之间的摩擦力，并根据场地地质条件和荷载条件等因素来确定桩的直径和长度。
5. 考虑荷载情况：根据建筑物荷载情况和桩型、长度等因素，来计算桩基础的承载力，以确保桩基础能够承受建筑物的荷载。
6. 结构设计：根据计算结果，制定桩基础的结构设计方案，以确保桩基础能够满足承载、稳定和安全等要求。
三、设计流程桩基础的设计流程通常包括以下步骤：1. 搜集场地资料：了解场地情况，包括土壤状况、地下水位、预计荷载等，以便确定桩基础的类型和设计参数。
2. 确定桩型和长度：结合场地地质情况和荷载情况，选择合适的桩型和长度，以确保桩基础的承载力和稳定性。

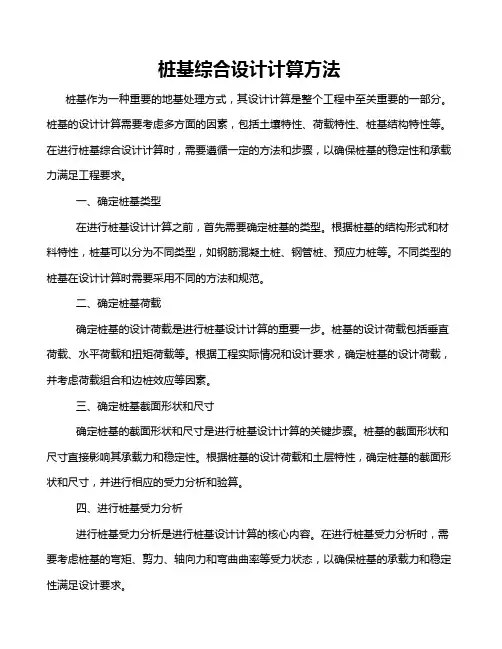

桩基综合设计计算方法
桩基综合设计计算方法桩基作为一种重要的地基处理方式，其设计计算是整个工程中至关重要的一部分。
桩基的设计计算需要考虑多方面的因素，包括土壤特性、荷载特性、桩基结构特性等。
在进行桩基综合设计计算时，需要遵循一定的方法和步骤，以确保桩基的稳定性和承载力满足工程要求。
一、确定桩基类型在进行桩基设计计算之前，首先需要确定桩基的类型。
根据桩基的结构形式和材料特性，桩基可以分为不同类型，如钢筋混凝土桩、钢管桩、预应力桩等。
不同类型的桩基在设计计算时需要采用不同的方法和规范。
二、确定桩基荷载确定桩基的设计荷载是进行桩基设计计算的重要一步。
桩基的设计荷载包括垂直荷载、水平荷载和扭矩荷载等。
根据工程实际情况和设计要求，确定桩基的设计荷载，并考虑荷载组合和边桩效应等因素。
三、确定桩基截面形状和尺寸确定桩基的截面形状和尺寸是进行桩基设计计算的关键步骤。
桩基的截面形状和尺寸直接影响其承载力和稳定性。
根据桩基的设计荷载和土层特性，确定桩基的截面形状和尺寸，并进行相应的受力分析和验算。
四、进行桩基受力分析进行桩基受力分析是进行桩基设计计算的核心内容。
在进行桩基受力分析时，需要考虑桩基的弯矩、剪力、轴向力和弯曲曲率等受力状态，以确保桩基的承载力和稳定性满足设计要求。
五、进行桩基抗震分析在一些地震多发的地区，桩基的抗震设计计算是必不可少的一部分。
进行桩基抗震分析可以评估桩基在地震作用下的受力状态和变形情况，以确保桩基在地震发生时不会发生破坏。
六、进行桩基稳定性分析桩基的稳定性分析是进行桩基设计计算的另一个关键环节。
在进行桩基稳定性分析时，需要考虑桩基的侧向稳定性和端部承载稳定性等因素，以确保桩基能够稳定地承担设计荷载。
七、进行桩基动力特性分析桩基的动力特性分析是进行桩基设计计算的重要一部分。
在进行桩基动力特性分析时，需要考虑桩基的固有振动频率、动力应力和动力位移等参数，以评估桩基在动力荷载下的受力状态。
总结：桩基综合设计计算方法涉及多个环节和内容，需要综合考虑土壤特性、荷载特性和桩基结构特性等因素，以确保桩基的稳定性和承载力满足设计要求。
桩基础工程计算方案
桩基础工程计算方案一、前言桩基础工程是土木工程中一种常见的基础形式，主要用于承受建筑物或者其他结构的荷载，将荷载通过桩长传递到较深的地下土层。
桩基础工程计算方案是对桩基础工程设计的重要部分，它是根据工程的特点和要求，以及地质条件等因素，对桩基础的相关参数和工程要求进行计算和分析，从而确定合理的桩基础工程设计方案。
二、桩基础工程计算方案的基本原则1、根据地质勘察资料，确定合理的桩基础类型和参数；2、根据承载力要求和荷载特性，确定合适的桩基础布置形式和数量；3、根据桩基础的受力特点和变形规律，确定合理的桩基础工程设计方案；4、根据施工条件和地质情况，确定合适的桩基础施工方法和施工工艺。
三、桩基础工程计算的基本内容桩基础工程计算主要包括以下几个方面的内容：1、地质条件和地基承载力的分析和评价；2、桩基础类型和参数的确定；3、桩基础承载力和变形的计算；4、桩基础的变形控制和稳定性分析；5、桩基础的施工方法和技术方案。
四、桩基础工程计算的基本方法桩基础工程计算主要采用以下几种方法：1、地质勘察资料和资料分析方法；2、现行规范和规范标准方法；3、地下水文、地质、地震等辅助分析方法；4、现代计算机辅助分析方法；5、现场试验和试验分析方法。
五、桩基础类型和参数的确定1、根据地质勘察资料分析结果，确定桩基础的类型和参数；2、根据荷载要求和地基承载力的要求，确定桩基础的类型和参数；3、根据施工条件和桩基础的特点，确定桩基础的类型和参数；4、结合现行规范和规范标准，确定桩基础的类型和参数。
六、桩基础承载力和变形的计算1、根据桩基础的类型和参数，采用相关理论和公式，进行桩基础承载力的计算；2、根据地下土层和桩基础的受力特点，采用相关理论和方法，进行桩基础的变形计算；3、根据现行规范和规范标准，进行桩基础承载力和变形的计算；4、采用现代计算机辅助分析方法，进行桩基础承载力和变形的计算。
七、桩基础的变形控制和稳定性分析1、根据桩基础的变形规律和承载力要求，进行桩基础的变形控制分析；2、根据地下土层和桩基础的受力特点，进行桩基础的稳定性分析；3、根据现行规范和规范标准，进行桩基础的变形控制和稳定性分析；4、采用现代计算机辅助分析方法，进行桩基础的变形控制和稳定性分析。
桩基设计计算公式
桩基设计计算公式1.承载力计算公式：桩基承载力是指桩基能够承受的荷载大小。
常用的桩基承载力计算公式有以下几种：a.硬黏土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为黏土的压缩强度，Ac为桩侧部面积，σcd为黏土侧压缩强度。
b.砂土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + As × σcs其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为砂土的抗压强度，Ac为桩侧面积，σcd为砂土侧压缩强度，As为桩顶面积，σcs为砂土顶面抗拔强度。
c.软土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + Aa × σca其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为软土的抗压强度，Ac为桩侧面积，σcd为软土侧压缩强度，Aa为桩底面积，σca为软土底面抗拔强度。
2.侧阻力计算公式：桩基侧阻力是指桩基在侧面土体与桩身之间产生的摩擦力。
常用的桩基侧阻力计算公式有以下几种：a.锥形桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。
b.圆柱桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。
c.单桩顶阻力计算公式：Fv = d × L × qc其中，Fv为桩的顶阻力，L为桩的长度，d为桩顶板的直径，qc为土的静力锥尖抗力。
d.桩身摩阻力计算公式：Fr=π×L【D^2-(D-2t)^2】×γ×µ其中，Fr为桩的摩阻力，L为桩的长度，D为桩的直径，t为桩壁厚度，γ为土的单位重，µ为土与桩身之间的摩擦系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

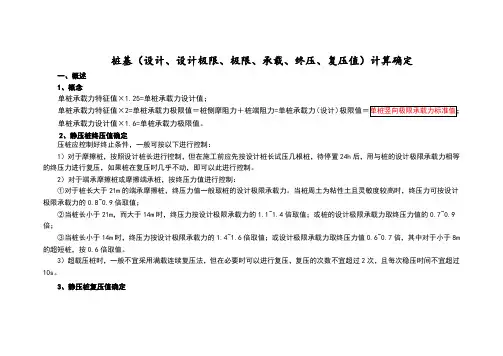

桩基（设计、设计极限、极限、承载、终压、复压值）计算确定
一、概述
1、概念
单桩承载力特征值×=单桩承载力设计值；
单桩承载力特征值×2=单桩承载力极限值＝桩侧摩阻力＋桩端阻力=单桩承载力（设计
单桩承载力设计值×=单桩承载力极限值。
2、静压桩终压值确定
压桩应控制好终止条件，一般可按以下进行控制：
1）对于摩擦桩，按照设计桩长进行控制，但在施工前应先按设计桩长试压几根桩，待停置24h后，用与桩的设计极限承载力相等的终压力进行复压，如果桩在复压时几乎不动，即可以此进行控制。
2）对于端承摩擦桩或摩擦端承桩，按终压力值进行控制：
①对于桩长大于21m的端承摩擦桩，终压力值一般取桩的设计极限承载力。
当桩周土为粘性土且灵敏度较高时，终压力可按设计极限承载力的~倍取值；
②当桩长小于21m，而大于14m时，终压力按设计极限承载力的~倍取值；或桩的设计极限承载力取终压力值的~倍；
③当桩长小于14m时，终压力按设计极限承载力的~倍取值；或设计极限承载力取终压力值~倍，其中对于小于8m的超短桩，按倍取值。
3）超载压桩时，一般不宜采用满载连续复压法，但在必要时可以进行复压，复压的次数不宜超过2次，且每次稳压时间不宜超过10s。
3、静压桩复压值确定
取终压力值
举例：桩长18～20m，800kn（单桩竖向承载力特征值）
＝2×800 kn＝1600 kn单桩承载力（设计）极限值
＝1600 kn/＝1000 kn （单桩承载力设计值）
＝1600 kn ×＝2000 kn(终压力值、复压力值) ，当桩长小于21m ，而大于14m 时，终压力按设计极限承载力的~倍取值（取）。
二、钢管桩承载力
(5.3.7-1)
当h d /d<5时, (5.3.7-2) 当h d /d ≥5时, (5.3.7-3)
式中：q sik 、q pk 分别按表5.3.5-1、5.3.5-2取与混凝土预制桩相同值； ：桩端土塞效应系数；对于闭口钢管桩λp = 1，对于敞口钢管桩按式(5.3.7-2)、（5.3.7-3）取值； h b ：桩端进入持力层深度； d ：钢管桩外径。
对于带隔板的半敞口钢管桩，应以等效直径d e 代替d 确定λp ； d e = d / ；其中n 为桩端隔板分割数（图5.3.7）。
图 5.3.7 隔板分割
表 5.3.5－1 桩的极限侧阻力标准值sik q (kPa)
p pk p i sik pk sk uk A q l q u Q Q Q λ+=+=∑d h b p /16.0=λ8.0=p λp
λ
注：1、对于尚未完成自重固结的填土和以生活垃圾为主的杂填土，不计算其侧阻力；
2、aw 为含水比，aw = w/ wl ，w为土的天然含水量，wl为土的液限；
3、N 为标准贯入击数；为重型圆锥动力触探击数；
4、全风化、强风化软质岩和全风化、强风化硬质岩系指其母岩分别为frk≤15MPa 、frk>30MPa 的岩石。
表5.3.5－2 桩的极限端阻力标准值q pk（kPa）
注： 1 砂土和碎石类土中桩的极限端阻力取值，宜综合考虑土的密实度，桩端进入持力层的深径比h/d ，土愈密实，h/d 愈大，取值愈高； 2 预制桩的岩石极限端阻力指桩端支承于中、微风化基岩表面或进入强风化岩、软质岩一定深度条件下极限端阻力。
3 全风化、强风化软质岩和全风化、强风化硬质岩指其母岩分别为f ≤15MPa 、f>30MPa 的岩石。
三、混凝土空心桩承载力
当h d /d<5时 , 当h d /d ≥5时 , —
空心桩桩端净面积; —空心桩敞口面积 —
桩端土塞效应系数； h b —桩端进入持力层深度； d 、b —管桩外径、边长； d 1—管桩内径。
四、嵌岩桩承载力
桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力，由桩周土总极限侧阻力和嵌岩段总极限阻力组成。
当根据岩石单轴抗压强
)(1p p j pk i sik pk sk uk A A q l q u Q Q Q λ++=+=∑d h b p /16.0=λ8
.0=p λp λj A ∑=i
sik sk l q u Q r rk s rk h f u Q ζ=p
rk p pk A f Q ζ=
式中sk Q 、rk Q ——分别为土的总极限侧阻力、嵌岩段总极限阻力；
sik
q ——桩周第i 层土的极限侧阻力，无当地经验时，可根据成桩工艺按本规范表5.3.5-1取值； rk f ——岩石饱和单轴抗压强度标准值，黏土岩取天然湿度单轴抗压强度标准值；
ζr ——嵌岩段侧阻和端阻综合系数，与嵌岩深径比h d r / 、岩石软硬程度和成桩工艺有关，可按表5.3.9 采用；表中数值适用于泥浆护壁成桩，对于干作业
成桩（清底干净）和泥浆护壁成桩后注浆，
ζr
应取表列数值的 倍。
表 5.3.9
注：①极软岩、软岩指 rk f ≤15MPa ，较硬岩、坚硬岩指rk f >30MPa ，介于二者之间可内插取值。
② r h 为桩身嵌岩深度，当岩面倾斜时，以坡下方嵌岩深度为准；当h d r / 为非表列值时， r ζ 可内差取值。
pk
rk sk uk Q Q Q Q ++=。
