实验：用电压表测电压教案示例.doc
初中物理用电压表测电压实验教案
初中物理用电压表测电压实验教案初中物理用电压表测电压实验教案「篇一」教学目标知识目标1．通过实验使学生会用伏安法测电阻的方法。
2．使学生进一步掌握正确使用电压表和电流表的方法。
能力目标培养学生的实验技能，提高学生的实验素质。
情感目标培养学生实事求是科学态度和团结协作的集体观点。
教学建议教材分析用伏安法测电阻是电学中的一种基本测量，属欧姆定律变换式的具体应用，对于加深欧姆定律和电阻概念有重要作用，同时又给学生提供初中常用电学器材综合使用的机会，有利于提高学生动手操作能力，根据课题设计实验电路图，掌握正确的操作顺序是本节的重点，根据电路图进行实物接线并且排除接线过程中出现的种种故障是难点所在．教法建议本节拟采用先讨论，后设计方案，再进行实验的'方法进行学习。
考虑到中学生的思维特点，由浅入深地加以引导，循序渐进地提出下面的几个问题：（1）怎样用电压表、电流表测电阻的值？电路图是什么？（2）需测哪些物理量？（3）怎么算出电阻？这个算出的值有误差吗？（4）怎么减小误差？（5）怎么才会取得多组数据．按以上思维过程，学生很容易想到用变用器去改变待测电阻中通过的电流及待测电阻两端的电压，变阻器也就呼之欲出了，突出了变阻器在此实验中的中心作用．教学设计方案导入新课1．检查学生完成预习作业情况并按下面的实验报告加以纠正．实验目的用电压表、电流表测电阻．实验原理变形实验器材学生电源、电压表、电流表、滑动变阻器、待测电阻、单刀开关各一个，导线若干．实验电路图实验步骤（1）按电路图连接电路．（2）检查无误后，闭合开关S，改变滑动变阻器的阻值，分别读出电流表、电压表的读数，填入下面的表格中．（3）其出三次R的值，求出R的平均值．电压U（V）电流I（A）电阻R（）123实验记录表格待测电阻R的平均值2．教师强调实验注意事项（1）连接电路时提示学生①开关要处于断开位置．②滑动变阻器的滑片要放在最大电阻值的位置．③电源电压选用4V．④电压表选用3V量程，电流表选用0．6A⑤注意认清电压表、电流表的“＋”、“－”接线柱．（2）指导学生连接电路时强调：先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、单刀开关、电源组成的串联电路，检查无误后再接电压表．3．进行分组实验（1）教师巡回指导、检查学生分组实验的情况，及时解决实验中发生的问题．（2）指导学生正确读出电流表、电压表上的数值．（3）注意观察，尽可能要求每个学生都参加操作．（4）掌握实验进展，记录下实验做得好的小组．4．实验总结（1）选几组汇报实验结果．（2）指出实验中的优点、缺点，特别是实验中普遍存在的问题，作为今后的教训．物理教案－实验：用电压表和电流表测电阻初中物理用电压表测电压实验教案「篇二」一、教学目标：1、了解电压的作用，知道电压的单位及其换算。
物理教案-实验：用电压表测电压
物理教案－实验：用电压表测电压一、实验目的通过本实验，学生将学会如何使用电压表来测量电路中的电压，掌握常见电路中电压测量的方法。
二、实验器材•电压表•电池•电线三、实验原理电压是电势差的一种量度，用符号V表示，单位为伏特（V）。
电压表是一种用来测量电路中电压的仪器。
在电路中，电压是电荷在电场中具有的能量转化为单位正电荷所具有的势能，因此可以通过电压表来测量电路中各个点的电势差。
四、实验步骤1. 连接电路将电池的正极与电压表的正极相连，电池的负极与电压表的负极相连。
确保连接牢固，接触良好。
2. 设置电压表将电压表的量程调整到适当的档位。
如果对电压的估计不准确，可以先选择较大的档位，之后再逐渐减小。
3. 测量电压将电压表的正负极分别连接到待测电压的两个点上。
注意，正极连接到高电位点，负极连接到低电位点。
4. 读取测量值等待电压表稳定后，读取电压表上的数值。
如果电压表具有多个量程档位，要注意读取和记录当前所使用的量程档位。
5. 关闭电路实验结束后，断开电路连接，关闭电压表。
五、实验注意事项1.实验操作时要注意安全，避免电流过大而引发危险。
2.电压表的正负极要与电路中对应的点正确连接，否则测量值将不准确。
3.使用电压表时应根据实际需要选择合适的量程档位。
4.在读取测量值时要注意准确度，尽量避免由于视角和反光等原因造成的误差。
六、习题1.电压表的单位是什么？它表示什么物理量？2.如何判断电压表连接的正负极是否正确？3.在电压表测量电压时，应选择合适的量程档位的原因是什么？4.若在电路中测得的电压为负数，代表什么意义？七、实验报告实验报告应包含实验目的、原理、步骤、结果与分析、心得体会等内容，并回答实验中的习题。
报告中可以适当加入图表以更好地表达实验结果。
操作教案：如何用电压表测电压
操作教案：如何用电压表测电压。
一、电压表的分类电压表按照其测量方式可以分为两类：模拟电压表和数字电压表。
1.模拟电压表：模拟电压表是使用指针来指示被测电压的大小的一种测量仪器。
它的量程分为多档，每档量程下都有彩圈和刻度，对应着电压表的指针和数字。
模拟电压表的优点是测量精度高，使用方便，不需要外接电源。
2.数字电压表：数字电压表则是利用数字显示屏来直接显示被测电压的大小的一种电器。
它的量程分为多档，每档是一个固定的数据范围。
数字电压表具有体积小、重量轻、易操作等优点，但是一般来说，数字电压表的测量精度比模拟电压表要低。
二、使用电压表测量电压的方法1.测量直流电压：首先确定所测电路的电压范围，在电压表上选择适当的量程档位。
然后将电压表的正、负两个探头接到电路的电源正负极上，读出表盘上的电压值。
2.测量交流电压：在测量交流电压时，要用电压表最高量程范围测量，测量时应该注意是测量电压峰值还是有效值。
在电压表中，常用的交流电压值是有效值。
因此，用电压表测量交流电压时，直接读表即可得出电压的有效值。
3.测量脉冲电压：对于脉冲电路，一般采用脉冲归零方式测量。
用电压表正负两极分别接在电路的正、负极上，使电路处于放电状态，然后用表面积扫描记录脉冲的波形和周期长度，从而求出脉冲电压的大小。
三、注意事项1.使用电压表时，应根据测量要求选择适当的电压表量程，以免因量程选错而损坏测量仪器。
2.在测量电路中，必须先断开电源，在将电压表的探头正确地连接到电路上，然后再开电源进行测量。
3.测量直流电压时，要注意电源的正负极，以免因连接错误造成测试结果错误。
4.在电路中测量电压时，要注意测试探头的接触状态，探头接触不良会影响测量精度。
使用电压表并不是十分的难，掌握了正确的操作方法和注意事项就可以顺利地完成电压测量。
但是，要想获得更加精确的测试结果，则还需要依靠自己的实践经验和技巧。
同时，不要忽略安全措施，确保操作电压表的过程中不发生任何安全事故，保护自身和周围的人员财产。

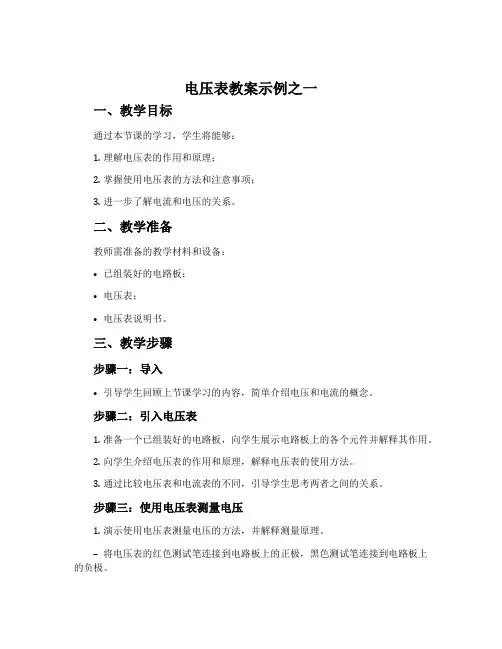

电压表教案示例之一
电压表教案示例之一一、教学目标通过本节课的学习，学生将能够：1.理解电压表的作用和原理；2.掌握使用电压表的方法和注意事项；3.进一步了解电流和电压的关系。
二、教学准备教师需准备的教学材料和设备：•已组装好的电路板；•电压表；•电压表说明书。
三、教学步骤步骤一：导入•引导学生回顾上节课学习的内容，简单介绍电压和电流的概念。
步骤二：引入电压表1.准备一个已组装好的电路板，向学生展示电路板上的各个元件并解释其作用。
2.向学生介绍电压表的作用和原理，解释电压表的使用方法。
3.通过比较电压表和电流表的不同，引导学生思考两者之间的关系。
步骤三：使用电压表测量电压1.演示使用电压表测量电压的方法，并解释测量原理。
–将电压表的红色测试笔连接到电路板上的正极，黑色测试笔连接到电路板上的负极。
–读取电压表上的数值。
2.让学生分组进行实践操作。
–每个小组成员轮流操作电压表，测量电路板上不同部分的电压值。
–学生之间可以互相交流讨论，并记录测量结果。
步骤四：讨论和总结1.引导学生回顾实验结果，让他们比较不同部分的电压值。
2.引导学生思考电流和电压之间的关系，帮助他们理解电压表测量的意义。
3.结合实际应用场景，让学生讨论电压表的其他用途。
四、教学延伸1. 探究电压和电流的关系引导学生自主进行实验，通过改变电路中的电阻或电源电压，观察电压和电流的变化关系。
2. 实际应用探究让学生分组进行小研究，选择一个实际应用场景，探究在该场景下如何使用电压表进行测量，分析测量结果的意义和应用。
五、教学评估通过教学过程中与学生的互动、学生的实际操作以及讨论和总结的过程，教师可以评估学生是否达到教学目标，评估依据包括：•学生在操作电压表时是否熟练、准确；•学生是否能够正确解释电压和电流的关系；•学生在讨论和总结环节中的参与度和思考能力。
六、教学反思本节课通过实践操作和讨论的方式，引导学生理解并运用电压表来测量电压值。
教师应根据学生的掌握情况和反馈，及时调整教学策略，并在下节课中进行巩固与拓展。
初中物理用电压表测电压实验教案
初中物理用电压表测电压实验教案一、教学目标：1. 让学生了解电压表的使用方法和注意事项。
2. 培养学生运用电压表测量电压的实验技能。
3. 引导学生通过实验探究电压与用电器工作状态的关系。
二、教学内容：1. 电压表的使用方法及注意事项。
2. 电压表测量电压的实验操作。
3. 实验数据分析与讨论。
三、教学重点与难点：1. 电压表的使用方法和注意事项。
2. 电压表测量电压的实验操作。
四、教学准备：1. 电压表、导线、开关、灯泡等实验器材。
2. 实验桌、实验凳等实验环境。
五、教学过程：1. 导入新课：通过讲解电压在用电器中的作用，引出本节课的内容——用电压表测电压。
2. 讲解电压表的使用方法及注意事项：a. 电压表的量程选择：根据被测电压选择合适的量程，避免电压表损坏。
b. 电压表的连接方式：电压表与被测电路并联连接。
c. 电压表的正负接线柱的连接：红色接线柱接电源的正极，黑色接线柱接电源的负极。
d. 电压表的读数方法：电压表指针稳定后，读取指针所对刻度值。
3. 演示电压表测量电压的实验操作：a. 搭建实验电路：将电压表、灯泡、开关等器材连接成电路。
b. 测量电压：闭合开关，观察电压表指针的偏转，记录指针所对刻度值。
c. 分析实验现象：讨论电压表指针偏转与灯泡亮度之间的关系。
4. 学生分组实验：a. 学生按照示例搭建实验电路。
b. 学生独立进行电压测量，并记录数据。
c. 学生分析实验现象，讨论电压与用电器工作状态的关系。
b. 学生提问、解答疑问。
c. 引导学生思考电压表在实际生活中的应用。
6. 作业布置：让学生运用电压表测量家庭电路中的电压，并分析电压与用电器工作状态的关系。
六、教学评价：1. 通过课堂讲解和实验操作，评估学生对电压表使用方法和注意事项的掌握程度。
2. 通过实验数据分析和讨论，评估学生对电压与用电器工作状态关系的理解深度。
3. 通过课后作业，评估学生将所学知识应用于实际情境的能力。
七、教学反思：1. 反思教学过程中电压表使用方法的讲解是否清晰易懂，学生是否能够正确操作。
实验：用电压表测电压教案
实验：用电压表测电压教案实验目的1.了解电压的定义和测量方法；2.学习使用电压表测量电路中的电压；3.掌握正确使用电压表的技巧和注意事项；实验器材和材料•电压表•电池•电线•电阻•开关实验原理•电压：电压是两个电荷之间的电势差，通常用伏特（V）作为单位来表示。
正式定义为单位正电荷在电场中获得的能量。
•电压表：电压表是一种电测量仪器，用于测量电路中的电压。
它通常由一个移动线圈和一个固定磁铁构成，并配备一个刻度盘上的刻度。
实验步骤1.将电池的正极通过导线与电压表的红表笔连接；2.将电池的负极通过导线与电压表的黑表笔连接；3.检查电路连接是否正确并稳固；4.将电压表的选择旋钮调至适当的量程；5.打开电路开关，记录电压表的读数；6.关闭电路开关并断开电路连接；7.将电压表的选择旋钮调至最低量程，确认指针回到刻度盘的零位。
数据记录与分析•电压表读数（V）：3.2V注意事项1.在进行实验前，应检查电压表的选择旋钮是否在适当的量程范围内；2.实验过程中应注意操作细节，确保电路连接正确、稳固；3.实验结束后，应将电路断开，并将电压表的选择旋钮调至最低量程。
实验总结通过本次实验，我们学习了使用电压表测量电路中的电压的方法和技巧。
电压是电场中两个电荷之间的电势差，用伏特（V）作为单位来表示。
通过正确连接电池和电压表，并调整适当的量程，我们能够准确测量到电路中的电压。
在实验过程中，我们注意到了操作中的细节和注意事项，如选择正确的量程、保持电路连接的稳固等。
这些都对实验结果的准确性和安全性起到了重要的作用。
通过这次实验，我们加深了对电压测量的理解，对使用电压表进行电压测量有了更深入的认识。
同时，我们也掌握了正确使用电压表的技巧和注意事项，为以后的实验和工作积累了经验。
实验：用电压表测电压教案示例之一
实验：用电压表测电压教案示例之一试验：用电压表测电压教案示例之一(北京第八中学章浩武)(一)教材人教社九年义务教育学校物理其次册(二)教学目的1.会根据电压表使用规章正确使用电压表，会选择电压表的量程和试触，会正确读出电压表的示数。
2.会用电压表测量电池的电压。
通过试验讨论串联电池组和并联电池组的电压跟每节电压的关系。
3.通过试验讨论串联电路、并联电路中的电压关系。
(三)试验器材同学试验：每组一个同学电源(或三节干电池)，一只同学电压表，两个阻值不同的小灯泡，一个开关，导线若干。
演示试验：教学电压表一只，电源一个，开关一个。
(四)教学过程1.复习提问：(1)怎样区分电压表和电流表？(2)电压表和电流表在使用规章上，有哪些不同之处？有哪些相同之处？2.引入新课演示试验：将教学电压表通过开关与电源的正、负极相连，见图①。
提问：(1)这种接法行不行？测出的是哪个元件两端的电压？(2)在接线过程中要留意哪些问题？(留意：开关断开；并联在被测电路两端，电流从电压表“+”接线柱流进，从“-”接线柱流出；量程的选择和试触。
)(3)读出电压表的示数。
这个示数就是电源的电压。
3.进行新课介绍这堂课的试验目的和所讨论的内容。
试验的目的是：(1)练习用电压表测干电池电压和一段电路两端的电压。
(2)讨论干电池串联和并联时的电压关系；串联电路、并联电路中的电压关系。
这次试验分两个部分进行。
第一部分：测干电池电压，讨论干电池串联、并联时的电压关系。
一、先取三节干电池，分别测出每节电池的电压。
再将这三节干电池按图②串联成电池组，测出串联电池组的电压，将测得的数据记到表1内。
分析串联电池组的电压跟各节干电池电压之间的关系，写出结论。
二、将两节相同的干电池按图③并联组成电池组，用电压表测这个并联电池组的电压，将测量数据填入表2内。
分析并联电池组的电压跟每节电池的电压之间的关系，写出结论。
表1：串联电池组的电压结论：________________。
用电压表测电压教学实验物理教案
1. 让学生了解电压表的结构、原理和正确使用方法。
2. 培养学生实际操作电压表测量电压的能力。
3. 引导学生通过实验现象，认识电压在电路中的作用。
二、教学内容：1. 电压表的结构和原理。
2. 电压表的正确使用方法。
3. 电压表测量电压的实验操作。
4. 实验现象的观察与分析。
三、教学重点：1. 电压表的结构和原理。
2. 电压表的正确使用方法。
3. 电压表测量电压的实验操作。
四、教学难点：1. 电压表的正确使用方法。
2. 实验现象的观察与分析。
五、教学准备：1. 电压表若干台。
2. 直流电源。
3. 导线若干根。
4. 开关一个。
5. 实验桌和实验架。
1. 导入：讲解电压的概念，引导学生思考电压在电路中的作用。
2. 讲解电压表的结构和原理，让学生了解电压表的工作原理。
3. 示范电压表的正确使用方法，讲解注意事项。
4. 分组实验：让学生动手操作电压表测量电压，观察实验现象。
5. 实验总结：引导学生分析实验现象，认识电压在电路中的作用。
6. 布置作业：让学生课后总结电压表的使用方法和实验现象，加深对电压概念的理解。
七、教学反思：在教学过程中，要注意引导学生动手操作，观察实验现象，培养学生的实践能力。
要加强课堂纪律管理，确保实验安全。
六、教学评估：1. 课堂讲解：评估学生对电压表结构和原理的理解程度。
2. 实验操作：评估学生电压表的正确使用方法和实验操作的准确性。
3. 实验报告：评估学生对实验现象的观察、分析和总结能力。
七、教学策略：1. 采用直观教学法，展示电压表实物，让学生更清晰地了解电压表的结构。
2. 采用示范教学法，讲解电压表的正确使用方法，引导学生模仿操作。
3. 采用问题驱动教学法，引导学生思考电压在电路中的作用，提高学生的学习兴趣。
八、教学拓展：1. 讲解电压表的其它测量功能，如测量电流、电阻等。
2. 介绍电压表在不同领域的应用，如电子、电气工程等。
3. 引导学生探索电压表的改进方法，提高测量准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验：用电压表测电压教案示例(一)[教材] 人教版九年义务教育初中物理第二册(二)[教学目的]1．练习正确使用电压表。
2．研究串、并联电路中电压的关系。
(三)[教学重点]正确使用电压表。
(四)[教学方法]学生分组实验。
(五)[教具]电压表一只，不同规格的小灯泡两个，干电池二个，电池夹二个，开关一个，导线若干。
(六)[教学过程](一)引入新课由学生复述电压表的使用规则。
(二)新课教学实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。
1．测电源电压(1)分别测出每一节干电池的电压值，并记下数值(教科书第79页图6-11)。
(2)把两节干电池串联起来测总电压，并记下电压值(教科书第79页图6-)。
(3)把两节干电池并联起来测总电压，并记下电压值(教科书第79页图6-13)。
(4)对测量值进行比较小结。
表12．测串联电路的电压(1)按图1所示连好灯l1和l2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在a、b两点，闭合开关，测出l1两端电压u1并把它记录下来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在c、d两点和a、d两点，分别测出灯l2两端电压u2，l1和l2两灯串联后的总电压uad，把测量值分别填入表2中。
表2(4)分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
3．测并联电路的电压(1)按图2所示连好灯l1和l2的并联电路，并在图中标明电流方向。
(2)把电压表的两个接线柱分别与l1、l2和ab两端相接，分别测出l1、l2及ab间的电压，把测量值填入表3中。
表3(3)分析电压值u1、u2、uab，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
(三)巩固新课引导学生解答教科书第81页习题第6题(四)布置作业完成教科书第80页习题1~5题。
(七)[板书设计]三、实验：用电压表测电压1．测电池的电压画出表1。
2．测串联电路的电压画出图6-3-1和表2。
3．测并联电路的电压画出图6-3-2和表3。
(一)[教材] 人教版九年义务教育初中物理第二册(二)[教学目的]1．练习正确使用电压表。
2．研究串、并联电路中电压的关系。
(三)[教学重点]正确使用电压表。
(四)[教学方法]学生分组实验。
(五)[教具]电压表一只，不同规格的小灯泡两个，干电池二个，电池夹二个，开关一个，导线若干。
(六)[教学过程](一)引入新课由学生复述电压表的使用规则。
(二)新课教学实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。
1．测电源电压(1)分别测出每一节干电池的电压值，并记下数值(教科书第79页图6-11)。
(2)把两节干电池串联起来测总电压，并记下电压值(教科书第79页图6-)。
(3)把两节干电池并联起来测总电压，并记下电压值(教科书第79页图6-13)。
(4)对测量值进行比较小结。
表12．测串联电路的电压(1)按图1所示连好灯l1和l2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在a、b两点，闭合开关，测出l1两端电压u1并把它记录下来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在c、d两点和a、d两点，分别测出灯l2两端电压u2，l1和l2两灯串联后的总电压uad，把测量值分别填入表2中。
表2(4)分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
3．测并联电路的电压(1)按图2所示连好灯l1和l2的并联电路，并在图中标明电流方向。
(2)把电压表的两个接线柱分别与l1、l2和ab两端相接，分别测出l1、l2及ab间的电压，把测量值填入表3中。
表3(3)分析电压值u1、u2、uab，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
(三)巩固新课引导学生解答教科书第81页习题第6题(四)布置作业完成教科书第80页习题1~5题。
(七)[板书设计]三、实验：用电压表测电压1．测电池的电压画出表1。
2．测串联电路的电压画出图6-3-1和表2。
3．测并联电路的电压画出图6-3-2和表3。
(一)[教材] 人教版九年义务教育初中物理第二册(二)[教学目的]1．练习正确使用电压表。
2．研究串、并联电路中电压的关系。
(三)[教学重点]正确使用电压表。
(四)[教学方法]学生分组实验。
(五)[教具]电压表一只，不同规格的小灯泡两个，干电池二个，电池夹二个，开关一个，导线若干。
(六)[教学过程](一)引入新课由学生复述电压表的使用规则。
(二)新课教学实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。
1．测电源电压(1)分别测出每一节干电池的电压值，并记下数值(教科书第79页图6-11)。
(2)把两节干电池串联起来测总电压，并记下电压值(教科书第79页图6-)。
(3)把两节干电池并联起来测总电压，并记下电压值(教科书第79页图6-13)。
(4)对测量值进行比较小结。
表12．测串联电路的电压(1)按图1所示连好灯l1和l2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在a、b两点，闭合开关，测出l1两端电压u1并把它记录下来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在c、d两点和a、d两点，分别测出灯l2两端电压u2，l1和l2两灯串联后的总电压uad，把测量值分别填入表2中。
表2(4)分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
3．测并联电路的电压(1)按图2所示连好灯l1和l2的并联电路，并在图中标明电流方向。
(2)把电压表的两个接线柱分别与l1、l2和ab两端相接，分别测出l1、l2及ab间的电压，把测量值填入表3中。
表3(3)分析电压值u1、u2、uab，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
(三)巩固新课引导学生解答教科书第81页习题第6题(四)布置作业完成教科书第80页习题1~5题。
(七)[板书设计]三、实验：用电压表测电压1．测电池的电压画出表1。
2．测串联电路的电压画出图6-3-1和表2。
3．测并联电路的电压画出图6-3-2和表3。
(一)[教材] 人教版九年义务教育初中物理第二册(二)[教学目的]1．练习正确使用电压表。
2．研究串、并联电路中电压的关系。
(三)[教学重点]正确使用电压表。
(四)[教学方法]学生分组实验。
(五)[教具]电压表一只，不同规格的小灯泡两个，干电池二个，电池夹二个，开关一个，导线若干。
(六)[教学过程](一)引入新课由学生复述电压表的使用规则。
(二)新课教学实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。
1．测电源电压(1)分别测出每一节干电池的电压值，并记下数值(教科书第79页图6-11)。
(2)把两节干电池串联起来测总电压，并记下电压值(教科书第79页图6-)。
(3)把两节干电池并联起来测总电压，并记下电压值(教科书第79页图6-13)。
(4)对测量值进行比较小结。
表12．测串联电路的电压(1)按图1所示连好灯l1和l2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在a、b两点，闭合开关，测出l1两端电压u1并把它记录下来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在c、d两点和a、d两点，分别测出灯l2两端电压u2，l1和l2两灯串联后的总电压uad，把测量值分别填入表2中。
表2(4)分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
3．测并联电路的电压(1)按图2所示连好灯l1和l2的并联电路，并在图中标明电流方向。
(2)把电压表的两个接线柱分别与l1、l2和ab两端相接，分别测出l1、l2及ab间的电压，把测量值填入表3中。
表3(3)分析电压值u1、u2、uab，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
(三)巩固新课引导学生解答教科书第81页习题第6题(四)布置作业完成教科书第80页习题1~5题。
(七)[板书设计]三、实验：用电压表测电压1．测电池的电压画出表1。
2．测串联电路的电压画出图6-3-1和表2。
3．测并联电路的电压画出图6-3-2和表3。
(一)[教材] 人教版九年义务教育初中物理第二册(二)[教学目的]1．练习正确使用电压表。
2．研究串、并联电路中电压的关系。
(三)[教学重点]正确使用电压表。
(四)[教学方法]学生分组实验。
(五)[教具]电压表一只，不同规格的小灯泡两个，干电池二个，电池夹二个，开关一个，导线若干。
(六)[教学过程](一)引入新课由学生复述电压表的使用规则。
(二)新课教学实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。
1．测电源电压(1)分别测出每一节干电池的电压值，并记下数值(教科书第79页图6-11)。
(2)把两节干电池串联起来测总电压，并记下电压值(教科书第79页图6-)。
(3)把两节干电池并联起来测总电压，并记下电压值(教科书第79页图6-13)。
(4)对测量值进行比较小结。
表12．测串联电路的电压(1)按图1所示连好灯l1和l2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在a、b两点，闭合开关，测出l1两端电压u1并把它记录下来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在c、d两点和a、d两点，分别测出灯l2两端电压u2，l1和l2两灯串联后的总电压uad，把测量值分别填入表2中。
表2(4)分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
3．测并联电路的电压(1)按图2所示连好灯l1和l2的并联电路，并在图中标明电流方向。
(2)把电压表的两个接线柱分别与l1、l2和ab两端相接，分别测出l1、l2及ab间的电压，把测量值填入表3中。
表3(3)分析电压值u1、u2、uab，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
(三)巩固新课引导学生解答教科书第81页习题第6题(四)布置作业完成教科书第80页习题1~5题。
(七)[板书设计]三、实验：用电压表测电压1．测电池的电压画出表1。
2．测串联电路的电压画出图6-3-1和表2。
