潮流计算例题
潮流计算 例题

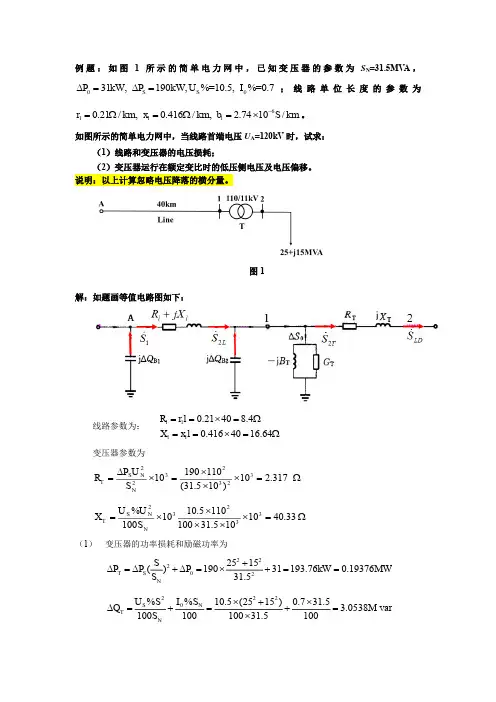

例题：如图1所示的简单电力网中，已知变压器的参数为S N =31.5MV A ，0S S 031kW,190kW,%=10.5,%=0.7P P U I ∆=∆=；线路单位长度的参数为61110.21/km,0.416/km, 2.7410S/km r x b -=Ω=Ω=⨯。
如图所示的简单电力网中，当线路首端电压U A =120kV 时，试求：（1）线路和变压器的电压损耗；（2）变压器运行在额定变比时的低压侧电压及电压偏移。
说明：以上计算忽略电压降落的横分量。
图1解：如题画等值电路图如下：线路参数为：0.21408.40.4164016.64l l l l R rl X x l ==⨯=Ω==⨯=Ω变压器参数为Ω=⨯⨯⨯=⨯∆=317.210)105.31(110190103232322N N S T S U P R Ω=⨯⨯⨯⨯⨯=33.4010105.311001105.1010100%33232N N S T S U U X （1） 变压器的功率损耗和励磁功率为222T S 02N 2515()19031193.760.1937631.5S P P P kW MW S +∆=∆+∆=⨯+==222S 0N T N %%10.5(2515)0.731.5 3.0538var 10010010031.5100U S I S Q M S ⨯+⨯∆=+=+=⨯1点处线路的充电功率var 66308.01104074.22121222M lU b Q N l B =⨯⨯⨯==计算L S 2 为：MVAj j Q Q Q j P P S B T LD T LD L 39.1719.25)66308.00538.315(19376.025)(22+=-+++=-∆++∆+=线路阻抗中的功率损耗为：MW R U Q P P l L L l 65044.0104021.011017390251901032223222222=⨯⨯⨯+=⨯+=∆-- v a r 2885.11040416.011017390251901032223222222M X U Q P Q l L L l =⨯⨯⨯+=⨯+=∆-- 计算功率1S 为 M V Aj j Q Q j P P S l L l I 68.1884.25)2885.139.17(65044.019.25)(221+=+++=∆++∆+=线路电压损耗（忽略电压降落的横分量） 1125.848.418.6816.64 4.40120=l l l A PR Q X U kV U +⨯+⨯∆== 1点电压为：1120 4.40115.60-A l U U U kV =∆=-=计算功率TS 2 为 M V Aj j Q Q j P P S T LD T LD T 833.17163.25)833.215(163.025)(2+=+++='∆++'∆+= 变压器电压损耗 22125.163 2.3217.83340.33 6.73115.60=T T T T T P R Q X U kV U +⨯+⨯∆== （2） 变压器低压侧折算到高压侧的电压为21115.60 6.73108.87=-T U U U kV '∆=-= 变压器低压侧的实际电压 22108.8710.8910=U U kV k '== 电压偏移为2210.8910%100%8.9%10N N U U m U --=⨯==。
复杂潮流计算例题
复杂潮流计算例题
潮流计算是电力系统分析中的一项重要任务，用于计算电力系统中各个节点的电压和相角。
复杂潮流计算是潮流计算的一种，其中考虑了节点电压的复数形式（包括幅值和相角）。
以下是一些复杂潮流计算的例题：
1. 简单节点电压计算：
•给定一个电力系统的节点和支路参数，计算每个节点的复数电压。
使用节点电流法或其他适当的方法。
2. 无功补偿计算：
•在一个包含无功功率不平衡的电力系统中，计算各节点的无功功率，并确定需要连接多大容量的无功补偿装置以使系统中的无功功率平衡。
3. 线路功率损耗计算：
•给定一个电力系统的节点电压和支路参数，计算每条支路上的有功功率和无功功率，然后计算系统中的总有功损耗和总无功损耗。
4. 负荷流计算：
•考虑系统中的负荷，计算每个节点的复数电压以及每个节点的有功和无功功率。
确保负荷得到满足，即节点电压在合理范围内。
5. 电压稳定性评估：
•对一个电力系统进行电压稳定性评估，计算各节点的电压幅值，并确定系统中是否存在电压稳定性问题。
可能需要考虑调整发电机的励磁系统来提高电压稳定性。
这些例题涉及了复杂潮流计算中的一些常见方面，包括节点电压计算、功率损耗计算、无功补偿和电压稳定性评估等。
在解答这些例题时，通常需要使用潮流计算的基本方程和方法，例如功率方程、节点电流法、雅可比矩阵等。
这些例题可以帮助理解电力系统的潮流行为，同时提高解决实际问题的能力。
例4牛顿拉夫逊法潮流例题
例3-5利用牛顿-拉夫逊法直角坐标方式计算例3-3所示网络潮流分布情况。
解：确定例3-3系统雅可比矩阵的维数。
系统有n = 5条母线（节点），采用直角坐标方法求解时组成2(n -1) =8个方程，J(i )维数为8×8。
按题意要求，该系统中，节点1为平衡节点，保持U 1=1+j0为定值，2，4，5为PQ 节点，3为PU 节点，U 3=1.05+j0。
（1）赋初值由已知可知平衡节点:111.0,0e f == 对PQ、PU节点赋电压初值：(0)(0)(0)(0)(0)(0)(0)(0)245245331.0,0, 1.05,0e e e f f f e f ========（2）求PQ 节点有功、无功不平衡量，PU 节点有功、电压不平衡量()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)222222222211()()8.0 1.00 2.6783 1.0000.8928 1.00 1.7855 1.0008.0s s j jj j jj j j j j P P P P e GeB f f Gf B e ==∆=-=---+=--⨯+⨯-++-⨯-+-⨯-+=-⎡⎤⎣⎦∑∑()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)222222222211(0)(0)(0)(0)(0)(0)333333333()()2.80 1.00028.4590 1.0009.9197 1.0019.8393 1.0 1.5()(s s j jj j jj j j j j s s j jj j jQ Q Q Q f GeB f e Gf B e P P P P e GeB f f G==∆=-=--++=---⨯+-⨯+++⨯++⨯=-⎡⎤⎣⎦∆=-=---∑∑()(){}()()55(0)(0)311(0)22(0)22(0)2(0)222333333(0)(0)(0)(0)(0)(0)(0)4444444444)4.4 1.05007.4580 1.0507.4580 1.0000 4.00851.05 1.0500()(j j j j j s s s s j jj j jj j f B e U U U U e f P P P P e GeB f f Gf B e ==+=-⨯++⨯-+-⨯-++=⎡⎤⎣⎦∆=-=-+=-+=∆=-=---+∑∑()()()(){}()55(0)1155(0)(0)(0)(0)(0)(0)(0)(0)444444444411)0 1.000.8928 1.007.4580 1.05011.9219 1.00 3.57111.0000.3729()()00 1.0009.9197 1.009j j j s s j jj j jj j j j j Q Q Q Q f GeB f e Gf B e =====-⨯+-⨯-+-⨯-+⨯-+-⨯-+=⎡⎤⎣⎦∆=-=--++=--⨯++⨯++∑∑∑∑()()(){}()()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)5555555555119.4406 1.050147.9589 1.0039.6768 1.0 6.052()()0 1.0 3.7290 1.00 1.7855 1.000 3.57111.009.0856 1.000s s j jj j jj j j j j P P P P e GeB f f Gf B e ==⨯+-⨯++⨯=⎡⎤⎣⎦∆=-=---+=-⨯-⨯-+-⨯-++-⨯-+⨯-+=⎡⎤⎣⎦∑∑()()()(){}55(0)(0)(0)(0)(0)(0)(0)(0)5555555555110()()00 1.0049.7203 1.0019.8393 1.00039.6786 1.00108.5782 1.00.66s s j jj j jj j j j j Q Q Q Q f GeB f e Gf B e ==∆=-=--++=--⨯+⨯++⨯+++⨯+-⨯=⎡⎤⎣⎦∑∑（3）计算雅可比矩阵以节点2（PQ ）有功、无功功率和节点3（PU ）电压幅值分别对各节点电压实部、虚部求导为例，其他节点的求解过程略。
电力系统基础第三章习题
第三章 电力系统潮流计算一、填空题1.输电线路始末两端电压的向量差称为 。
2.输电线路始末两端电压的数值差称为 。
3.输电线路始端电压或末端电压与线路额定电压的差值称为 。
4.电力系统的潮流计算是求解电力网 、 以及 。
5.所谓 是指输电线首端和末端电压的(相量)之差。
是指输电线某点的实际电压和额定电压的(数值)的差。
6.两端供电网络的两端电压相等时其 。
二、判断题1.电压降落的表达式为 （ ）2.电压损耗的表达式为 （ ）3.所谓线损率系指线路上损耗的电能与线路始端输入电能的比值。
（）4.在环型网络的潮流中，其有功分点与无功分点总是重合的（ ）。
5.线路首端的电压一定高于末端的电压。
( )6.高压电网中无功功率分点的电压最低。
（ ）7.任何多电压等级环网中都存在循环功率。
（ ）三、选择题1．输电线路单位长度的电阻主要决定于（ D ）。
A 材料和对地高度B 电晕损耗和电压C 几何均距和半径D 材料和截面大小2．线路电压在220KV 及以上时，采用分裂导线的目的是（ ）。
A 减少导线重量B 增大导线应力C 增大线路电容D 减少电晕和线路电抗3．架空输电线路全换位的目的是（ ）。
A 使三相线路的电阻参数相等；B 使三相线路的电抗和电纳参数相等；C 减小线路电抗；D 减小线路电阻。
4．架空输电线路的电抗与导线之间几何平均距离的关系为（ A ）。
A 几何平均距离越大，电抗越大；B 几何平均距离越大，电抗越小；C 输电线路的电抗与几何平均距离无关；D 改变导线之间的几何平均距离可以明显改变线路的电抗。
5．架空输电线路的电纳和导线之间几何平均距离的关系为（ ）。
A 几何平均距离越大，电纳越大；B 几何平均距离越大，电纳越小；C 输电线路的电纳与几何平均距离无关；U j U U U δ+∆=-.2.1U U U ∆≈-21D 改变导线之间的几何平均距离可以明显改变线路的电纳。
6．在输电线路参数中属于耗能参数的是（）。
牛拉法潮流计算例题

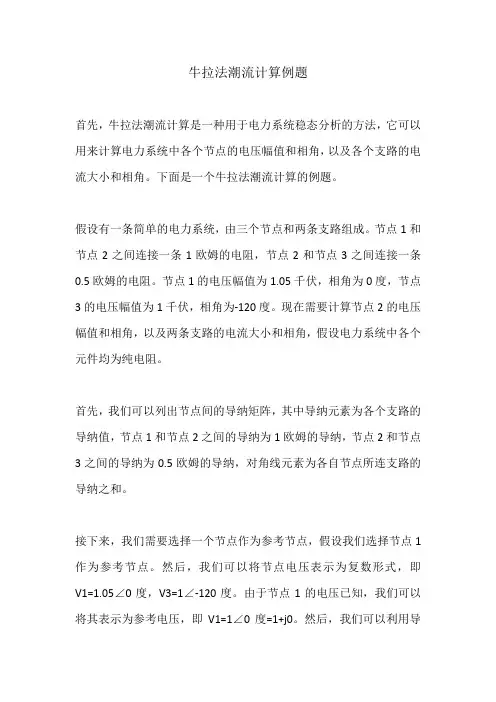

牛拉法潮流计算例题首先，牛拉法潮流计算是一种用于电力系统稳态分析的方法，它可以用来计算电力系统中各个节点的电压幅值和相角，以及各个支路的电流大小和相角。
下面是一个牛拉法潮流计算的例题。
假设有一条简单的电力系统，由三个节点和两条支路组成。
节点1和节点2之间连接一条1欧姆的电阻，节点2和节点3之间连接一条0.5欧姆的电阻。
节点1的电压幅值为1.05千伏，相角为0度，节点3的电压幅值为1千伏，相角为-120度。
现在需要计算节点2的电压幅值和相角，以及两条支路的电流大小和相角，假设电力系统中各个元件均为纯电阻。
首先，我们可以列出节点间的导纳矩阵，其中导纳元素为各个支路的导纳值，节点1和节点2之间的导纳为1欧姆的导纳，节点2和节点3之间的导纳为0.5欧姆的导纳，对角线元素为各自节点所连支路的导纳之和。
接下来，我们需要选择一个节点作为参考节点，假设我们选择节点1作为参考节点。
然后，我们可以将节点电压表示为复数形式，即V1=1.05∠0度，V3=1∠-120度。
由于节点1的电压已知，我们可以将其表示为参考电压，即V1=1∠0度=1+j0。
然后，我们可以利用导纳矩阵和节点电压，求解未知节点的电压和支路电流。
具体地，我们可以列出节点2的电压方程式：I12=(V1-V2)/1I23=(V2-V3)/0.5I12=-I23其中，I12和I23分别是支路12和支路23的电流。
将节点电压表示为复数形式，并带入上式，得到：(V1-V2)/1=(1+j0-V2)/1(V2-V3)/0.5=(V2-1∠-120度)/0.5I12=I23化简上式，可得：V2=1.045-j0.2558I12=0.0045-j0.2558I23=0.0045+j0.1279因此，节点2的电压幅值为1.056千伏，相角为-14.34度，支路12的电流大小为0.2558安，相角为-83.66度，支路23的电流大小为0.1279安，相角为29.74度，计算完成。
电力系统潮流的计算机计算(含答案)
第4章电力系统潮流的计算机计算一、填空题1.用计算机进行潮流计算时，按照给定量的不同，可将电力系统节点分为PQ节点、PV 节点、平衡节点三大类，其中，PQ节点数目最多，PV节点数目很少、可有可无，平衡节点至少要有一个。
二、选择题1.若在两个节点i、j之间增加一条支路，则下列关于节点导纳矩阵的说法正确的是（C）A.阶数增加1B.节点i的自导纳不变C.节点i、j间的互导纳发生变化D.节点j的自导纳不变2.若从节点i引出一条对地支路，则下列关于节点导纳矩阵的说法正确的是（B）A.阶数增加1B.节点i的自导纳发生变化C.节点i和其余节点间的互导纳均发生变化D.节点导纳矩阵的所有元素均不变3.若从两个节点i、j之间切除掉一条支路，则下列关于节点导纳矩阵的说法正确的是（C）A.阶数减少1B.节点i、j间的互导纳一定变为0C.节点i、j间的互导纳发生变化，但不一定变为0D.节点i、j的自导纳均不变4.若网络中增加一个节点k，且增加一条节点i与之相连的支路，则下列关于节点导纳矩阵的说法正确的是（A）（1）阶数增加1（2）节点k的自导纳等于题干中所述支路的导纳（3）节点i的自导纳等于题干中所述支路的导纳（4）节点i、k间的互导纳等于题干中所述支路的导纳A.（1）（2）B.（2）（3）C.（1）（4）D.（2）（4）三、简答题1.节点导纳矩阵有些什么特点？其自导纳和互导纳元素各自的物理含义和计算方法分别是什么？2.潮流计算有哪些约束条件？四、综合题1..如图所示，四节点简单电力系统中各线路的阻抗标幺值已列于表中，而各线路对地导纳忽略。
支路电阻电抗1-2 0.05 0.151-3 0.10 0.302-3 0.15 0.452-4 0.10 0.303-4 0.05 0.15（a）求该系统中无虚线所示线路时的节点导纳矩阵；（b）如果虚线支路被接入系统，那么，原节点导纳矩阵应作哪些修改？解：根据阻抗和导纳互为倒数的原理，求出各支路的导纳标幺值列入下表：支路电导电纳1-2 2 -61-3 1 -32-3 0.67 -22-4 1 -33-4 2 -6（a）根据网络接线图，计算出无虚线所示线路时的节点导纳矩阵中各元素，如下：311311j y Y -== 567.1)31()267.0(242322j j j y y Y -=-+-=+= 1167.3)62()267.0()31(34231333j j j j y y y Y -=-+-+-=++= 93)62()31(342444j j j y y Y -=-+-=+= 0122112=-==y Y Y 31133113j y Y Y +-=-== 0144114=-==y Y Y 267.0233223j y Y Y +-=-== 31244224j y Y Y +-=-== 62344334j y Y Y +-=-== 写出节点导纳矩阵如下（阶数为4×4）：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+-+-+--+-+-+-+--+--=9362310621167.3267.03131267.0567.10031031j j j j j j j j j j j j Y （b ） 在系统中接入支路1-2后，节点1、2的自导纳和节点1、2间的互导纳会发生改变，原节点导纳矩阵中Y 11、Y 12、Y 21和Y 22的值应作以下修改：93)62()31(1211'11j j j y Y Y -=-+-=+=1167.3)62()567.1(1222'22j j j y Y Y -=-+-=+= 62)62(01212'21'12j j y Y Y Y +-=--=-== 写出修改以后的节点导纳矩阵如下：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+-+-+--+-+-+-+--+-+-+--=9362310621167.3267.03131267.01167.3620316293'j j j j j j j j j j j j j j Y2.写出下图所示网络的节点导纳矩阵。
潮流计算例题解析
潮流计算例题解析一、潮流计算例题解析嗨，宝子们！今天咱们来唠唠潮流计算的例题解析哈。
潮流计算呢，就像是在电网这个大江湖里摸清电流、电压这些大侠们的走向和状态。
咱先看一个简单的例题哈。
比如说有这么一个小电网系统，有几个节点，每个节点都有自己的特性。
咱就从最基础的节点开始分析。
节点分好几种类型呢，像PQ节点，这个节点的有功功率P和无功功率Q是给定的，就像一个被安排好任务的小卒子，只能按照规定的功率输出。
然后还有PV节点，这个节点的有功功率P和电压幅值V是给定的，它就有点像个小头目，在功率和电压方面有自己的固定指标。
还有平衡节点，这个可就厉害了，它是整个电网的基准，电压幅值和相角都是已知的，就像电网这个江湖里的武林盟主，给大家定标准呢。
咱就拿一个具体的数字例题来说。
假设有一个简单的三节点系统，节点1是平衡节点，给定电压幅值为1.05，相角为0度。
节点2是PQ节点，有功功率是0.5，无功功率是0.3。
节点3是PV节点，有功功率是0.8，电压幅值为1.0。
那咱咋计算潮流呢？首先要根据节点的类型列出相应的方程。
对于PQ节点，有功率平衡方程，也就是注入节点的有功功率和无功功率等于从节点流出的有功功率和无功功率。
对于PV节点呢，除了有功功率平衡方程，还有电压幅值的约束方程。
然后就开始各种计算啦。
要用到复数运算，把电压、电流这些都用复数表示。
比如说节点电压U = V∠θ，其中V是电压幅值，θ是相角。
电流I = Y U，这里的Y是导纳矩阵。
通过这些关系，就可以建立起方程组来求解各个节点的电压和相角啦。
在计算过程中，可能会遇到各种小麻烦。
比如说计算出来的结果不符合物理意义，那可能就是计算过程中某个参数设错了，或者方程列错了。
这时候就需要咱们回头检查，像个小侦探一样，从节点类型的设定，到方程的每一项，仔仔细细地排查。
反正就是说呢，潮流计算例题虽然看起来有点复杂，但是只要咱们把基础的概念搞清楚，节点类型分明白，方程列对，计算仔细，就一定能搞定哒。
例题-第四章 电力系统潮流的计算机计算
第4章复杂电力系统的潮流计算一、填空题1.用计算机进行潮流计算时，按照给定量的不同，可将电力系统节点分为节点、节点、节点三大类，其中，节点数目最多，节点数目很少、可有可无，节点至少要有一个.二、选择题1。
若在两个节点i、j之间增加一条支路，则下列关于节点导纳矩阵的说法正确的是（）A。
阶数增加1B.节点i的自导纳不变C.节点i、j间的互导纳发生变化D.节点j的自导纳不变2.若从节点i引出一条对地支路,则下列关于节点导纳矩阵的说法正确的是（）A。
阶数增加1B.节点i的自导纳发生变化C.节点i和其余节点间的互导纳均发生变化D.节点导纳矩阵的所有元素均不变3.若从两个节点i、j之间切除掉一条支路,则下列关于节点导纳矩阵的说法正确的是（)A。
阶数减少1B.节点i、j间的互导纳一定变为0C。
节点i、j间的互导纳发生变化,但不一定变为0D。
节点i、j的自导纳均不变4。
若网络中增加一个节点k，且增加一条节点i与之相连的支路，则下列关于节点导纳矩阵的说法正确的是（）（1）阶数增加1（2）节点k的自导纳等于题干中所述支路的导纳（3）节点i的自导纳等于题干中所述支路的导纳(4）节点i、k间的互导纳等于题干中所述支路的导纳A.(1）(2）B.（2）（3）C。
(1）（4）D。
（2）（4）三、简答题1. 什么是潮流计算?潮流计算的主要作用有哪些？潮流计算,电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。
潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。
对规划中的电力系统,通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件（线路、变压器等）是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等.2. 潮流计算有哪些待求量、已知量？（已知量：1、电力系统网络结构、参数 2、决定系统运行状态的边界条件 待求量：系统稳态运行状态 例如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等）3. 潮流计算节点分成哪几类？分类根据是什么？（分成三类:PQ 节点、PV 节点和平衡节点，分类依据是给定变量的不同）4. 教材牛顿—拉夫逊法及P —Q 分解法是基于何种电路方程?可否采用其它类型方程？答：基于节点电压方程，还可以采用回路电流方程等。
