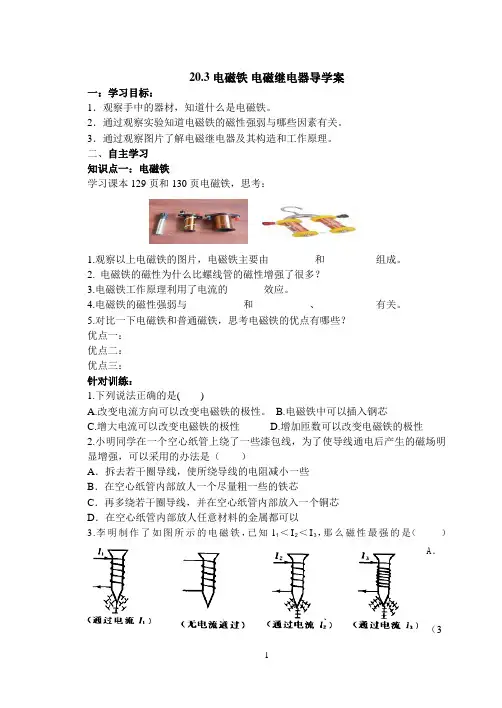

120.3电磁铁 电磁继电器导学案一：学习目标：1．观察手中的器材，知道什么是电磁铁。
2．通过观察实验知道电磁铁的磁性强弱与哪些因素有关。
3．通过观察图片了解电磁继电器及其构造和工作原理。
二、自主学习知识点一：电磁铁学习课本129页和130页电磁铁，思考：1.观察以上电磁铁的图片，电磁铁主要由_________和__________组成。
2. 电磁铁的磁性为什么比螺线管的磁性增强了很多？3.电磁铁工作原理利用了电流的_______效应。
4.电磁铁的磁性强弱与___________和___________、___________有关。
5.对比一下电磁铁和普通磁铁，思考电磁铁的优点有哪些？优点一：______________________________优点二：_______________________________优点三：________________________________针对训练：1.下列说法正确的是( )A.改变电流方向可以改变电磁铁的极性。
B.电磁铁中可以插入钢芯C.增大电流可以改变电磁铁的极性D.增加匝数可以改变电磁铁的极性2.小明同学在一个空心纸管上绕了一些漆包线，为了使导线通电后产生的磁场明显增强，可以采用的办法是（ ）A ．拆去若干圈导线，使所绕导线的电阻减小一些B ．在空心纸管内部放人一个尽量粗一些的铁芯C ．再多绕若干圈导线，并在空心纸管内部放入一个铜芯D ．在空心纸管内部放人任意材料的金属都可以3.李明制作了如图所示的电磁铁，已知l 1＜I 2＜I 3，那么磁性最强的是（ ）A ．（32知识点二：电磁继电器1.观察上图，电磁继电器主要由_________控制电路和_______工作电路两部分组成。
低压控制电路主要由低压电路还有A________B_______C_______组成。
高压工作电路主要由高压电路还有1、4两个____触电，2、3两个____触电组成。
人教版九年级物理全一册导学案：第二十章-电与磁-第3节--电磁铁-电磁继电器
人教版九年级物理全一册导学案：第二十章-电与磁-第3节–电磁铁-电磁继电器一、学习目标•了解电磁铁的工作原理和应用•掌握电磁继电器的结构和工作原理•能够解决与电磁铁和电磁继电器相关的问题二、电磁铁的工作原理与应用电磁铁是利用电磁效应制作的一种装置，通过通电可以使铁芯产生磁性。
1. 电磁铁的结构电磁铁由线圈和铁芯组成。
线圈通电产生磁场，铁芯处于线圈磁场中受到磁力作用。
2. 电磁铁的工作原理当电流通过线圈时，线圈产生磁场，磁场使铁芯成为临时磁体，吸引或排斥与之接触的物体。
当断开电源时，线圈不再通电，磁场消失，吸引或排斥力也随之消失。
3. 电磁铁的应用电磁铁在生活中有许多应用。
例如，电磁吸铁座可以吸住物体，用于吸附小零件。
电磁铁还可以用于悬挂物品，如制作电磁悬浮列车时使用的吸盘。
三、电磁继电器的结构和工作原理电磁继电器是一种重要的电气元件，它由线圈、铁芯和触点组成。
电磁继电器主要起到电流的控制和转换作用。
1. 电磁继电器的结构电磁继电器由线圈、铁芯和触点三部分组成。
线圈通电时产生磁场，铁芯处于磁场中受到磁力作用，触点的状态随之改变。
2. 电磁继电器的工作原理当线圈通电时，铁芯被磁化，吸引触点闭合，电流能够通过。
当断开电源时，铁芯失去磁性，触点打开，电流无法通过。
3. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动控制系统等领域。
例如，电磁继电器可以用于交流电路的控制，实现自动开关的功能。
四、小结电磁铁和电磁继电器是利用电磁效应制作的电器装置。
电磁铁通过通电使铁芯产生磁性，具有吸附和排斥物体的特点。
电磁继电器能够控制和转换电流，起到开关的作用。
它们广泛应用于各个领域，对于电路的控制和保护起到重要的作用。
以上是关于人教版九年级物理全一册导学案第二十章-电与磁-第3节–电磁铁-电磁继电器的内容介绍。
希望通过学习，能够更好地理解和掌握电磁铁和电磁继电器的工作原理，以及它们在实际应用中的作用。
人教版九年级物理第二十章第三节电磁铁 电磁继电器 学案
人教版九年级物理第二十章第三节电磁铁电磁继电器学案一、电磁铁电磁铁是一种利用电流产生磁场来产生磁效应的装置。
它由铁芯、线圈和电源组成。
1.1 电磁铁的构造和原理电磁铁由铁芯、线圈和电源组成。
铁芯是电磁铁的主要部分，通常是用铁或钢制成的。
线圈则是由导线绕制而成，将电流通过导线时会产生磁场。
而电源则提供所需的电流。
电磁铁的原理是，当电流通过线圈时，会在铁芯中产生磁场，这使得铁芯具有磁性。
当电流停止通过线圈时，铁芯就会失去磁性。
1.2 电磁铁的应用与特点电磁铁在日常生活中有许多应用。
例如，它可以用于吸取金属物体、制造电磁继电器、电磁离合器等。
其特点主要有以下几点： - 吸力大：电磁铁产生的磁场可以对金属物体产生很大的吸力，可以吸持很重的物体。
- 开关性能好：电磁铁可以通过控制电流通断来控制其磁性，具有很好的开关性能。
- 能量损失小：电磁铁可以将电能转化为磁能，损失很小。
二、电磁继电器2.1 电磁继电器的构造和原理电磁继电器是一种利用电磁铁来控制电路通断的开关装置。
它由线圈、铁芯和触点组成。
当线圈通电时，铁芯会产生磁场，吸引触点闭合电路。
当线圈断电时，铁芯失去磁性，触点打开电路。
2.2 电磁继电器的应用与特点电磁继电器在电路控制中有广泛的应用，它可以实现远距离的控制。
其特点主要有以下几点： - 灵敏可靠：电磁继电器具有较高的灵敏度和可靠性，可以实现精确的控制。
- 远距离控制：通过线圈产生的磁场，可以实现对较远距离的开关控制。
- 与电源隔离：电磁继电器可以将控制信号与电源隔离开来，保护控制设备。
三、学案总结本节课主要介绍了人教版九年级物理第二十章第三节的内容——电磁铁和电磁继电器。
电磁铁利用电流产生的磁场来产生磁效应，具有吸力大、开关性能好和能量损失小等特点。
而电磁继电器则是一种利用电磁铁来控制电路通断的开关装置，具有灵敏可靠、远距离控制和与电源隔离等特点。
通过学习本节课的内容，我们可以了解到电磁铁和电磁继电器在日常生活和工业生产中的重要应用。
人教版九年级物理全一册：20.3 电磁铁 电磁继电器 导学案
人教版九年级物理全一册：20.3 电磁铁电磁继电器导学案一、引入课题1.1 目标•了解电磁铁的原理和应用•了解电磁继电器的结构和作用1.2 预习思考•电磁铁是如何工作的？•电磁继电器有何作用？二、知识讲解2.1 电磁铁2.1.1 原理电磁铁是利用电流所产生的磁效应来产生吸引力或斥力的装置。
其工作原理基于电流通过线圈时，会在线圈周围产生一个磁场。
2.1.2 结构电磁铁一般由铁芯、线圈和电源组成。
铁芯是用来导磁的物质，线圈则是通过电流产生磁场的部分。
2.2 电磁继电器2.2.1 原理电磁继电器是利用电磁铁的吸引力或斥力来控制开关的一种装置。
其工作原理基于电磁铁的磁效应。
2.2.2 结构电磁继电器一般由铁芯、线圈、触点和电源组成。
通过控制线圈的电流，可以使触点开关打开或闭合，从而实现电路的控制。
三、实验演示3.1 材料和仪器•电池•线圈•铁钉•手电筒灯泡•电线3.2 实验步骤1.将电池的正极和线圈的一端连接起来。
2.将电池的负极和铁钉连接起来。
3.通过开关控制电流，观察铁钉与线圈的吸引力或斥力现象。
3.3 实验结果•当电流通过线圈时，铁钉会被吸引住，产生磁效应。
•当电流断开时，铁钉会脱落，磁效应消失。
四、拓展应用4.1 电磁铁的应用•电磁铁广泛应用于电动机、发电机、电磁吸盘、电子称等领域。
•电磁铁在自动化控制系统中，也被用来实现开关控制，如电磁锁、电磁阀等。
4.2 电磁继电器的应用•电磁继电器广泛应用于自动控制系统和电气设备中。
•电磁继电器可以起到放大信号、隔离电路、保护设备等作用。
五、小结5.1 知识回顾•电磁铁是利用电流产生的磁场来产生吸引力或斥力的装置。
•电磁继电器是利用电磁铁的磁效应来控制开关的装置。
5.2 学习收获通过本节课的学习，我们了解了电磁铁的原理和结构，以及电磁继电器的作用和应用。
电磁铁和电磁继电器在电路控制和自动化系统中起到了重要的作用，对于我们理解电磁现象和应用具有重要意义。
5.3 思考问题1.电磁铁为什么只有在通电时才会产生磁效应？2.电磁继电器的触点是如何控制开关的？以上就是本节课的知识点总结和实验演示，希望大家通过实验和思考，能够更深入地理解电磁铁和电磁继电器的工作原理和应用。
《电磁铁和电磁继电器》导学案
20.3电磁铁电磁继电器（共1课时）班级：姓名：编写：授课时间：【学习目标】1.能描述电磁铁，说明电磁铁的特点和工作原理。
2.能通过实验得出电磁铁的磁性强弱与哪些因素有关。
3.能说明电磁继电器的结构及工作原理。
了解电磁继电器在生产生活中的应用。
【重点难点】重点：能通过实验得出电磁铁的磁性强弱与哪些因素有关。
难点：电磁继电器的工作原理及应用。
学习过程学习内容方法指导知识链接1.奥斯特实验得出：，磁场方向与的方向有关。
2.通电螺线管周围的磁场和的磁场相似。
自主学习1.插入的螺线管叫电磁铁，通电时，断电时。
2.电磁铁的磁性强弱与哪些因素有关？3.继电器是利用、电路的通断，来间接地控制、电路的装置。
电磁继电器就是利用控制工作电路的一种。
4.电磁继电器的结构：、、、。
其工作电路由和两部分组成。
预习课本，完成填空，并记忆相关知识点。
合作交流一、电磁铁的磁性活动一：插入铁芯的螺线管磁性为什么会大大增强？活动二：实验：电磁铁的磁性强弱与哪些因素有关设计实验：1.怎么判断电磁铁的磁性强弱？，这种方法叫2.实验方法？。
研究电流怎么影响电磁铁磁性时，要控制不变，改变，所以电路里串联来改变；研究匝数怎么影响电磁铁磁性时，要把匝数的两个电磁铁，就可以控制电流相同。
进行实验：按照多媒体的电路图链接电路，进行实验。
结论：线圈匝数一定时，活动三：讨论：电磁铁比永磁体有哪些优点？①②③二、电磁继电器会按电路图链接电路，并根据实验现反馈总结课堂达标：1.如图所示，要使电磁铁磁性最强，正确的接法是（）A.S1接1，S2接3B.S1接1，S2接4C.S1接2，S2接4D.S1接2，S2接32.图中是一种温度自动报警器的原理图。
制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，控制电路，线圈中有，电磁铁就，衔铁，工作电路，电铃就响起来，发出报警信号。
独立完成归纳总结RR。
第三节电磁铁与电磁继电器导学案
20.3电磁铁与电磁继电器主备人审核人学习目标：1．知道什么是电磁铁；2．理解电磁铁的特性和工作原理学习重点：电磁铁的磁场强弱与什么因素有关学习活动一、电磁铁自学课本 p129——130并填空1．【概念】我们把__________________________叫做电磁铁。
【提出问题2】为什么插入铁棒后，通电螺线管的磁性会增强呢？2．【原理】铁棒插入通电螺线管，铁心被__________，形成_____也要产生磁场，于是通电螺线管的周围既有_________产生的磁场，又有__________产生的磁场，因而磁场大大增强了。
二、电磁铁的磁场强弱与什么因素有关【提出问题】如果要使通电螺线管的磁性增强，应该怎么办呢？【猜想】增大电流、螺线管绕密些、中间插一个铁芯等方法。
【实验】观察实验：演示实验：先将小磁针放在螺线管的两端，通电后观察小磁针偏转的程度，再将铁棒插入螺线管，通电后观察小磁针偏转的程度。
【现象】插入铁芯的通电螺线管的磁性明显——————小结：1、电磁铁的磁场强弱可能与电流的大小有关，因为电流越大，电流产生的磁场可能就越强；2．电磁铁的磁场强弱可能与线圈的匝数有关，因为一匝线圈要产生一定的磁场，匝数多，则产生的磁场也会增强。
3．电磁铁的磁场强弱可能与所插入的铁芯粗细有关，因为越粗，铁的质量越大，磁化的量越大。
4．电磁铁的磁场强弱可能与所插入的材料有关，可能插入另一种材料的物质，其磁性会有所不同。
巩固练习：1、电磁铁的磁场强弱可能与____________、线圈的______有关，2、电磁铁通电时产生磁场，断电时______磁场。
3、通过电磁铁的电流越_____，它的磁场越_____。
4、在电流一定时，外形相同的螺线管，线圈匝数越________，磁场越_______5、把螺线管紧密地套在_________上，这样就构成了一个电磁铁.6、电磁铁通电时_________磁性，断电时_________磁性；通入电磁铁的电流_________，它的磁性越强；在电流一定时，螺线管的_________越多，它的磁性越强.7、电磁铁磁性的有无由_________来控制，它的磁性的强弱可以由_________来控制，它的南、北极可以由_________来控制.8、电磁铁的铁芯是用_________做的，因为它被_________后，磁场大大增强.三、电磁继电器的构造p131：1.电磁继电器是由A____________、B___________、C___________、D_________和E________几部分组成的。
2017-2018学年九年级物理全册 第20章 第3节 电磁铁 电磁继电器导学案 (新版)新人教版
第3节电磁铁电磁继电器【学习目标】1．了解什么是电磁铁，知道电磁铁的特性和工作原理。
2．了解影响电磁铁磁性强弱的因素。
3．了解电磁继电器的结构和工作原理。
情景导入如图所示是王强同学在研究性学习活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内。
根据图示电路，你能说说该报警器的工作原理吗。
自学互研知识板块一电磁铁自主阅读教材P129的内容，独立思考并完成：1．如果把一根导线绕成螺线管，再在螺线管内插入铁芯，当有电流通过时它就有磁性，没有电流时就失去磁性。
我们把这种磁体叫做电磁铁。
2．如图是电磁选矿的示意图。
当电磁选矿机工作时，铁砂将落入B箱，非含铁物质落入A箱。
知识板块二电磁铁的磁性自主阅读教材P129～131的内容，独立思考并完成：3．如图所示是“研究影响电磁铁磁性强弱的因素”实验的示意图，图中I1＜I2＝I3。
(1)比较图甲、乙可以得出：在电磁铁的线圈匝数一定时，电流越大，电磁铁的磁性越强。
(2)比较图乙、丙可以得出：在电流一定时，电磁铁的线圈匝数越多，它的磁性越强。
(3)实验表明：在电磁铁的线圈匝数一定时，通过电磁铁的电流越大，它的磁性越强；在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强。
知识板块三电磁继电器2 自主阅读教材P 131的内容，独立思考并完成：4．电磁继电器是利用电磁铁工作的，它可以用低电压、弱电流的控制电路去控制高电压、强电流的工作电路，还可以实现远距离操纵和自动控制。
5．电磁继电器的结构如图所示，其中A 是电磁铁，B 是弹簧，C 是衔铁，D 是静触点，E 是动触点。
(第5题图)(第6题图)6．如图所示是一种自动控制电路，当控制电路的开关S 1闭合时，电磁铁有(选填“有”或“无”)磁性，吸引(选填“吸引”或“不吸引”)衔铁，动触点B 与静触点C 接触(选填“接触”或“分离”)，红灯亮。
当控制电路的开关S 1断开时，电磁铁无(选填“有”或“无”)磁性，不吸引(选填“吸引”或“不吸引”)衔铁，动触点B 与静触点C 分离(选填“接触”或“分离”)，红灯所在电路断开，绿灯所在电路接通，绿灯亮。
《电磁铁导学案》
《电磁铁》导学案一、导入引言在我们平时生活中，电磁铁是一种非常常见的物品，它能够产生磁场并吸引铁质物体。
那么，电磁铁是如何产生磁场的呢？我们将通过本节课的进修，深入了解电磁铁的原理和应用。
二、目标1. 了解电磁铁的基本原理；2. 掌握电磁铁的制作方法；3. 探讨电磁铁在生活中的应用。
三、预习问题1. 什么是电磁铁？2. 电磁铁是如何产生磁场的？3. 电磁铁的制作方法有哪些？4. 电磁铁在哪些方面有应用？四、知识讲解1. 电磁铁的原理：电磁铁是一种通过通电产生磁场的装置。
当电流通过螺线管或线圈时，会在周围产生磁场，从而使得线圈成为一个磁铁，吸引铁质物体。
电磁铁的磁场强度与电流的大小成正比，与线圈的匝数成正比，与铁心的磁导率成正比。
2. 电磁铁的制作方法：制作电磁铁的关键是要有一个绝缘的线圈和一个铁心。
起首，将线圈绕在铁心上，然后接入电源，通电后电流通过线圈，产生磁场，使得铁心具有磁性。
3. 电磁铁的应用：电磁铁在生活中有着广泛的应用，如电磁吸盘、电磁继电器、电磁炉等。
其中，电磁继电器是一种利用电磁吸引力控制开关的装置，广泛应用于电气控制系统中。
五、实验操作1. 准备实验材料：铁心、螺线管、电源、铁屑等。
2. 操作步骤：将螺线管绕在铁心上，接入电源通电，观察铁心的磁性变化，用铁屑测试吸引力。
3. 实验结果：当通电时，铁心具有磁性，能够吸引铁屑。
六、讨论与总结1. 电磁铁的原理是什么？2. 电磁铁的制作方法有哪些关键步骤？3. 电磁铁在生活中有哪些应用？4. 你能举例说明电磁铁在生活中的具体应用吗？七、拓展延伸1. 请设计一个实验，验证电流大小对电磁铁磁场强度的影响。
2. 请探究电磁铁在电磁感应中的作用。
3. 请思考电磁铁在摩登科技中的应用前景。
八、课后作业1. 思考电磁铁的原理和应用，写一篇小结。
2. 设计一个创新的电磁铁应用方案，并进行简要描述。
3. 阅读相关文献资料，了解电磁铁在工业生产中的应用案例。
