离合器从动盘图纸
汽车构造 第13章 离合器
第13章 离合器 13.2.2 膜片弹簧离合器 1.膜片弹簧离合器的结构
如图13－5所示 (1)膜片弹簧离合器的主动部分、从动部分与周布弹簧离合器类似; (2) 压紧机构所用的压紧弹簧是一个用优质薄弹簧钢板制成的带有一定锥度的膜 片弹簧4，靠中心部分开有18条径向切槽，为防止应力集中，槽的末端接近 外缘处加工呈圆孔，形成18 根弹性杠杆。膜片弹簧既是压紧弹簧又是分离 杠杆，膜片弹簧两侧有前后钢丝支承圈5，借助铆钉6固定在离合器盖上， 成为离合器的支点。膜片弹簧外缘抵靠在压盘3的环形凸起上，分离弹簧钩 9 和传动片11用固定铆钉固定在压盘上。
第13章 离合器 13.1.2 摩擦离合器的基本组成和工作原理
摩擦离合器的基本组成和工作原理 基本组成：离合器由主动部分、从动部 分、压紧机构、分离机构和操纵机构五 部分组成。
图13.1 离合器的基本组成和工作原理示意图
1—曲轴 2—主动轴 3—从动盘 4—飞轮 5—压盘 6—离 合器盖 7—分离杠杆 8— 弹簧 9— 分离轴承 10 、 15— 复位弹簧 11— 分离拨叉 12—踏板 13. 拉杆 14— 调节 叉 16—压紧弹簧 17—从动盘摩擦片 18—轴承
第13章 离合器
图13.7
膜片弹簧的特性曲线 2—螺旋弹簧
1—膜片弹簧
第13章 离合器 13.2.2 膜片弹簧离合器 4. 膜片弹簧离合器的分类及其结构形式
(1) 分类 根据分离指内端的受力方向不同可分为：推式和拉式。 推式膜片弹簧离合器：当分离离合器时，分离指内端受力方向指向压盘的离合器。 拉式膜片弹簧离合器：当分离离合器时，分离指内端受力方向离开压盘的离合器。
第13章 离合器
EQ 1128G汽车周布弹簧离合器总成图
图 13－2 EQ1128G汽车周布弹簧离合器分解图
离合器总成图解
汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。
在主动与从动件之间放置磁粉，可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉2-传动片4-支承环5-膜片弹簧6-支承铆钉7-离合器压盘8-离合器盖离合器从动部分从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。
从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。
为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。
为了使汽车能平稳起步，离合器应能柔和接合，这就需要从动盘在轴向具有一定弹性。
为此，往往在动盘本体园周部分，沿径向和周向切槽。
再将分割形成的扇形部分沿周向翘曲成波浪形，两侧的两片摩擦片分别与其对应的凸起部分相铆接，这样从动盘被压缩时，压紧力随翘曲的扇形部分被压平而逐渐增大，从而达到接合柔和的效果。
扭转减振器离合器接合时，发动机发出的转矩经飞轮和压盘传给了动盘两侧的摩擦片，带动从动盘本体和与从动盘本体铆接在一起的减振器盘转动。
动盘本体和减振器盘又通过六个减振器弹簧把转矩传给了从动盘毂。
因为有弹性环节的作用，所以传动系受的转动冲击可以在此得到缓和。
推盘离合器演示
但碰到齿毂与 轴过盈较大时， 则要用火焰加 热齿毂．如下 图2
齿毂的更换
第三步： 对于固定盘与齿毂连接的情 况，我们还必须要记住气囊 上的三个孔对于主轴的相位 关系，这点非常重要，否则， 再重新装好齿毂与固定盘总 成后，会导连接气囊的空气 软管或铜管不够长．如右图 所示，在固定盘下空气进管 上作对应标志．
注意：由于离合器出厂已调整好间隙，因此不必作间隙调整。
总成安装
对于左图所示，若连接盘（背板+齿毂）外露于轴端。则离合器 拆除过程如下：
1、松掉背板端所在的六个外六角螺栓，然后，依次取下背板， 摩擦盘，中间齿盘，弹簧，压盘，气囊，保留气囊固定盘及 齿毂组成的总成不拆，并按顺序将拆开件摆放在干净的平台 上。
简单问题分析及处理
●离合器在工作相当长一段时间后于中高负荷下烧抱死．
出现这种情况有两种可能，其中，大多数情况下是离合器摩擦面上出现重油污染 而导致摩擦力矩下降后产生急剧升温所至．这种污染有时来自离合器进行总装过 程中在齿面上涂摸厚厚的润滑脂，有时来自于前端产品不太合理的结构设计． 处理方法： １、二次装配时，禁止任何油脂污染摩擦面，特别应消除“在齿上摸油后会使离 合器滑动顺畅”的错误指导． ２、合理的设计油封结构及对离合器进行有效污渍防护
表中所列最小压盘移动距离为使用新摩擦盘时的间隙标准，最大移 动距离为需要进行摩损调节时的压盘移动最大距离.
间隙调整方法
如左图，将气囊固定盘螺栓松开5MM左右，以0.1-0.2MPa的 气压给气整充气，这时，垫片应可以沿螺栓轴向滑动。 2、完全松开半边垫片所在的三个螺栓，小心的取下需要取 走的垫片数，然后，再旋进螺栓至垫片间隙4-5mm 左右。 接下来取另外一半垫片。数量与刚才取走垫片相同。 3、换好垫片后，再将每个螺栓上涂摸乐泰胶，按上面所列 的螺栓拧紧力矩拧紧六个内六角螺栓即可。 如果碰到设备大修拆分离合器进行间隙调整也是不错的选择。
离合器总成结构图解
离合器总成结构图解离合器的种类和工作原理一.离合器的功用和工作原理离合器的功用离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
其功用为:(1)使汽车平稳起步。
(2)中断给传动系的动力，配合换档。
(3)防止传动系过载。
离合器的工作原理离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
目前在汽车上广泛采用的是用弹簧压紧的摩擦离合器(简称为摩擦离合器)。
发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。
当驾驶员踩下离合器踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。
摩擦离合器应能满足以下基本要求:(1)保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。
(2)能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。
(3)从动部分的转动惯量尽量小一些。
这样，在分离离合器换档时，与变速器输入轴相连部分的转速就比较容易变化，从而减轻齿轮间冲击。
(4)具有缓和转动方向冲击，衰减该方向振动的能力，且噪音小。
including incentives) to ensure the achievement of the quality objectives. According to the company's quality system documents, combined with the specific circumstances of the project, preparation of project quality manual, procedures and work related to the project implementation rules to improve the quality management system of the project. A management review meeting held each year, on the implementation of the quality policy, objectives and review of the problems and propose corrective measures. Efforts and resources necessary for optimal allocation of project construction management (personnel, finance, facilities, information, etc). 3.2 with customer focus project staff establish a "customer-focused" thinking, fully aware that meet their customers ' needs and expectations is the fundamental pursuit of production and services projects. Projects in production and service processes, to: 3.2.1 identify and determine the needs and expectations of the project legal person, interests as the interests of the customer, with customer satisfaction as satisfied, good faith and cooperation, win-win and development; 3.2.2 needs and expectations of the project legal person into production and service management or technical requirements, and allocation of appropriate resources; 3.2.3 meet legal requirements and strive to exceed their expectations. 3.2.4 customers on the quality of projects put into operation for standards, in accordance with the national standard of quality works. 3.2.5 regulations and standards requires the State and issued by the Ministry of the project related tothe current version of the technical specifications, procedures, design institutes and(5)压盘压力和摩擦片的摩擦系数变化小，工作稳定。
离合器图解(来自网络)_20101122

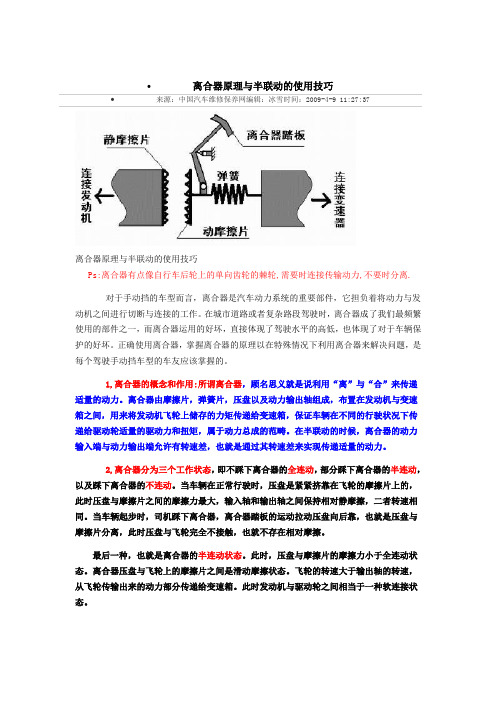

∙离合器原理与半联动的使用技巧∙来源：中国汽车维修保养网编辑：冰雪时间：2009-4-9 11:27:37离合器原理与半联动的使用技巧Ps:离合器有点像自行车后轮上的单向齿轮的棘轮,需要时连接传输动力,不要时分离.对于手动挡的车型而言，离合器是汽车动力系统的重要部件，它担负着将动力与发动机之间进行切断与连接的工作。
