扭矩的测量方法和原理

合集下载

差分扭矩法

差分扭矩法

差分扭矩法
差分扭矩法是一种用于测量轴线上的扭矩的方法。

它通过比较两个点之间的扭转角度和已知距离来计算扭矩。

这个方法可以在各种应用中使用,包括工业、医学和科学研究领域。

差分扭矩法的基本原理是将测量的扭转角度转换为扭转力矩,即T = kθ,其中T是扭矩,θ是扭转角度,k是常数。

为了测量这些值,需要使用两个测量点,通常在轴线的两端。

这些测量点可以是传感器、夹具或手动测量器。

一旦确定了这些数据,就可以使用差分扭矩法来计算扭矩。

这个方法涉及到计算两个点之间的距离和扭转角度。

然后使用上述公式计算扭矩。

这些步骤可以通过手动计算或使用计算机软件完成。

当使用差分扭矩法时,需要注意一些因素。

首先是准确地测量两个测量点之间的距离。

其次是测量点的位置。

如果这些点不在轴线的相反端,可能会导致不准确的读数。

最后还需要注意测量精度和灵敏度。

总之,差分扭矩法是一种可靠的测量轴线上扭矩的方法。

它可以在各种应用中使用,并且可以提供准确的结果。

- 1 -。

动态扭矩的测量

动态扭矩的测量

动态扭矩的测量摘要:按照不同的测量原理,将扭矩测量方法分为平衡力法、能量转换法和传递法三大类。

应用最为广泛的是传递法扭矩测量方法,阐述了具体测量方法的原理、特点和适用范围。

并且简单介绍了采用磁栅转矩传感器和一种新的微机辅助相位差检测方法,并归纳出扭矩测量方法的主要发展趋势。

关键词:传感器扭矩相位差转矩测量技术相位差检测磁栅在扭矩作用下,机械构件将产生一定程度的扭转变形。

因此,扭转力矩又被称为转动力矩,简称扭矩.扭矩是能够反映机械传动系统性能的典型机械量,扭矩测量具有非常广泛的应用。

动态转矩是转矩值随时间变化很大、很快的转矩其中包括:①振动转矩:起因于机械传动系统的扭转振动,转矩值的波动具有一定周期,特征参数有转矩平均值Tm、最大振幅ΔT max、基波及各次谐波频率fi、振幅Ti;②过渡转矩:反映传动系统工作状况转换时的转矩变化过程,其特征参数有最大转矩值Tmax、最小转矩值Tmin和转矩变化率ΔT∕Δt;③随机转矩:这是一种不确定的、无规律的变化转矩,其统计特征有均方值、概率密度函数、自相关函数及功率谱密度函数。

可见动态转矩充分表征了机械传动系统的特性,对它的测量和分析是各种机械产品的开发研究、性能分析、质量检验、型式鉴定、优化控制等工作中必不可少的。

1 扭矩测量方法分类按测量原理分类,扭矩测量方法可分为平衡力法、能量转换法和传递法三大类,其中传递法的应用最为广泛。

1.1平衡力法处于匀速工作状态的传动机械构件,其主轴和机体上一定同时存在一对扭矩T 和 T′,并且二者大小相等、方向相反。

通过测量机体上的 T′来测量主轴上T 的方法称为平衡力法。

设 F 为力臂上的作用力,L 为力臂长度,则 T′=LF。

可见,测得 F 和 L,即可得出 T′和 T。

平衡力法的优点是不存在传递扭矩信号的问题,力臂上的作用力 F 容易测得;缺点是测量范围仅局限为匀速工作状态,无法完成动态扭矩的测量。

1.2能量转换法能量转换法是指根据能量守恒定律,利用热能、电能等其他参数来测量扭矩的一种间接测量方法。

扭矩控制方法的原理和应用

扭矩控制方法的原理和应用

扭矩控制方法的原理和应用1. 引言扭矩控制是一种重要的控制方法,广泛应用于工业生产中的各种机械设备和系统中。

本文将介绍扭矩控制方法的原理和应用,帮助读者更好地了解和应用扭矩控制技术。

2. 扭矩控制的原理扭矩是物体在力的作用下发生转动时所产生的力矩,扭矩控制即通过控制力矩的大小和作用方向,来达到控制物体转动的目的。

扭矩控制的原理可以简要概括如下:1.传感器测量扭矩信号通过安装在物体上的传感器,测量物体所受到的扭矩信号,并将信号传输给控制器。

2.控制器处理扭矩信号控制器接收到传感器测量的扭矩信号后,根据预设的控制算法进行处理,计算出需要施加的力矩大小和作用方向。

3.执行器施加扭矩执行器根据控制器计算得出的力矩指令,通过机械装置将力矩施加在控制对象上,控制物体的转动。

3. 扭矩控制方法的应用扭矩控制方法广泛应用于各种机械设备和系统中,以下列举了一些常见的应用领域和具体案例。

1.机械加工–金属加工:扭矩控制方法在车床、铣床、钻床等设备中的应用十分常见,可以实现对工件的精准加工。

–木工加工:扭矩控制方法在木工加工设备中的应用可以提高加工质量和效率。

2.电动机控制–电动车:扭矩控制方法在电动车的电机驱动系统中起到关键作用,可以实现对车辆行驶性能的控制和优化。

–工业电机:扭矩控制方法在各种工业设备中的电机控制系统中应用广泛,如泵、风扇、压缩机等。

3.机器人–工业机器人:扭矩控制方法使得工业机器人能够精准地完成各种操作任务,如焊接、搬运、装配等。

–服务机器人:扭矩控制方法可以实现对服务机器人的移动和操作的精准控制,提高机器人的安全性和灵活性。

4.医疗设备–手术机器人:扭矩控制方法在手术机器人中的应用可以实现对手术器械的精细操作,提高手术的准确性和安全性。

–假肢:扭矩控制方法可以实现对假肢的运动和力度的精确控制,提高使用者的舒适性和生活质量。

4. 总结扭矩控制方法是一种重要的控制技术,其原理是通过测量和处理扭矩信号,然后施加相应的力矩来实现对物体转动的控制。

扭矩仪工作原理

扭矩仪工作原理

扭矩仪工作原理
扭矩仪是一种用于测量物体扭转时施加的力矩的测量仪器。

它的工作原理基于力矩平衡原理。

一般来说,扭矩仪由以下几个组件构成:传感器、电子模块、处理器和显示器。

传感器是扭矩仪中最重要的一部分,它可以检测到物体在旋转时所施加的力矩大小和方向。

传感器一般是由扭矩变为电信号的装置,它会将被测物品的扭矩信号转化为电信号,并将其送至电子模块中。

电子模块负责通电、处理电信号并计算扭矩值,同时也将测量结果传输至处理器中。

处理器是扭矩仪的核心部分,它可以对测量结果进行处理和分析,并将结果显示在显示器上。

在扭矩测量之前,需对扭矩仪进行校准以保证测量结果的准确性。

将扭矩工具与扭矩仪相连接,则扭矩传感器内部的扭矩应该与工具端的扭矩相等。

根据校准的结果调整扭矩仪的标定系数,以获得更精确的测量值。

在测量时,可通过手动或电动方式施加扭矩。

当物体被旋转时,传感器会感应到物体所施加的扭矩,并将信号传输到电子模块中。

电子模
块接收信号后,将其转换为数字信号,再传输至处理器进行数据处理和分析,最终将结果输出至显示器上。

总之,扭矩仪工作原理简单,通过测量扭转运动产生的力矩大小和方向,以获得物体的扭矩值。

这使得扭矩仪成为许多领域中不可或缺的测量工具,如汽车维修、机械制造等。

新能源汽车电机扭矩波动原理及测试方法

新能源汽车电机扭矩波动原理及测试方法

新能源汽车电机扭矩波动原理及测试方法新能源汽车电机(包括减速器)的扭矩波动是指驱动电机在运行过程中扭矩的变化。

扭矩波动是电机运行过程中普遍存在的现象,原因包括电机转子和固定子槽口谐波磁场的相互作用、磁场饱和效应、电机结构间隙和槽口的设计等。

扭矩波动会影响电机的动力性能和工作稳定性,降低驱动系统的效率。

衡量电机扭矩波动的指标主要有转矩脉动系数和转矩脉动角。

其中,转矩脉动系数定义为扭矩的最大值和最小值之间的差值与扭矩平均值的比值,转矩脉动角定义为扭矩脉动系数对应的角度。

为了测试电机的扭矩波动,一般采用实验方法和计算方法相结合的方式。

实验方法:
1.动态试验:在动力测功机上进行电机的负载试验,记录电机输出扭矩的波动情况。

2.静态试验:使用扭矩传感器测量电机固定转速下的输出扭矩,并计算转矩脉动系数和转矩脉动角。

3.采集电机输出波形:通过连接数据采集装置测量电机输出信号,然后使用数据处理软件对数据进行分析,计算扭矩脉动系数和转矩脉动角。

计算方法:
1.磁场分析方法:通过建立电机的磁场分析模型,计算电机转子与固定子槽口谐波磁场之间的相互作用,得到扭矩波动的理论值。

2.有限元分析方法:通过有限元仿真软件建立电机的有限元模型,分析电机内部磁场的分布情况,计算扭矩波动的理论值。

3.理论计算方法:根据电机参数和工作条件,利用理论计算公式计算电机输出扭矩的理论值,然后与实测值进行对比。

对于新能源汽车电机扭矩波动问题,可以通过电机结构的优化设计、磁场调节等手段来减小扭矩波动,并改善电机的动力性能和工作稳定性。

同时,可通过优化控制算法来减小扭矩波动对驱动系统效率的影响,提高整车的续航里程和驾驶舒适度。

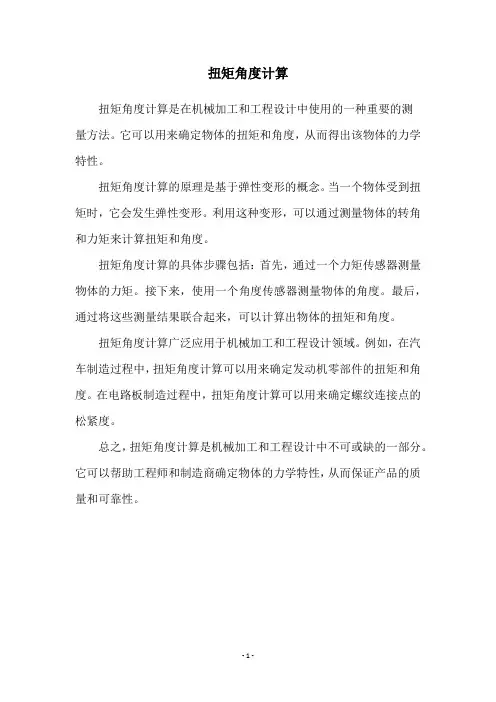

扭矩角度计算

扭矩角度计算

- 1 -
扭矩角度计算
扭矩角度计算是在机械加工和工程设计中使用的一种重要的测
量方法。它可以用来确定物体的扭矩和角度,从而得出该物体的力学
特性。
扭矩角度计算的原理是基于弹性变形的概念。当一个物体受到扭
矩时,它会发生弹性变形。利用这种变形,可以通过测量物体的转角
和力矩来计算扭矩和角度。
扭矩角度计算的具体步骤包括:首先,通过一个力矩传感器测量
物体的力矩。接下来,使用一个角度传感器测量物体的角度。最后,
通过将这些测量结果联合起来,可以计算出物体的扭矩和角度。
扭矩角度计算广泛应用于机械加工和工程设计领域。例如,在汽
车制造过程中,扭矩角度计算可以用来确定发动机零部件的扭矩和角
度。在电路板制造过程中,扭矩角度计算可以用来确定螺纹连接点的
松紧度。
总之,扭矩角度计算是机械加工和工程设计中不可或缺的一部分。
它可以帮助工程师和制造商确定物体的力学特性,从而保证产品的质
量和可靠性。

盘点电机扭矩的测量方法有哪些

盘点电机扭矩的测量方法有哪些

盘点电机扭矩的测量方法有哪些扭矩是电机试验中一个重要的参数,尤其是在电机效率评测中扭矩更是一个不可或缺的被测量,扭矩测量的准确性直接关系到电机效率的评测的正确性。

目前使用的扭矩测量方法按照测量原理可分为平衡力法、传递法和能量转换法。

一、平衡力法处于匀速工作状态的传动机械构件,其主轴和机体上一定同时存在一对扭矩T 和T,并且二者大小相等、方向相反。

通过测量机体上的T来测量主轴上T 的方法称为平衡力法。

设F 为力臂上的作用力,L 为力臂长度,则T=LF。

通过测量作用力F和力臂L即可得出T和T。

平衡力法的优点是不存在传递扭矩信号的问题,力臂上的作用力F容易测得;缺点是测量范围仅局限为匀速工作状态,无法完成动态扭矩的测量。

二、传递法传递法利用传递扭矩时弹性元件的物理参数会发生某种程度的变化。

利用这种变化与扭矩的对应关系来测量扭矩。

按照不同的物理参数,可将传递法进一步划分为磁弹性式、应变式、振弦式、光电式等,目前传递法在扭矩测量领域应用最为广泛。

图1 传递法分类1.光电式扭矩测量法将开孔数完全相同的两片圆盘形光栅固定在转轴上,并将光电元件和固定光源分别固定在光栅两侧,转轴无扭矩作用时两片光栅的明暗条纹错开,完全遮挡光路,无光线照到光敏元件上不输出电信号;有扭矩作用时两个圆盘形光栅的截面产生相对转角,明暗条纹部分重合,部分光线透过光栅照到光敏元件上,输出电信号。

扭矩值越大扭转角越大,照到光敏元件上的光线强度越大,输出电信号也就越大,通过测量输出的电信号能够测得外加扭矩的大小。

图2 光电式扭矩测量原理该方法的优点是响应速度快,能实现扭矩的实时监测;其缺点是结构复杂、静标困难、可靠性较差、抗干扰能力差,测量精度受温度变化的影响较大。

该方法不适用于刚启动和低。

扭力计的原理

扭力计的原理

扭力计的原理扭力计是一种用来测量物体受到的扭矩的仪器,它在工程领域中有着广泛的应用。

扭力计的原理是基于弹性变形和应变原理的,下面我们将详细介绍扭力计的原理和工作原理。

首先,扭力计的原理基于胡克定律,即弹性体受力后会产生弹性变形。

当一个物体受到扭矩作用时,它会发生形变,这种形变会引起扭力计内部的应变片发生形变,从而产生电信号。

这个电信号经过放大和处理后,就可以用来测量扭矩的大小。

其次,扭力计的工作原理是通过应变片来实现的。

应变片是一种能够感应物体形变的传感器,它的内部包含了电阻应变片,当物体受到扭矩作用时,应变片会发生形变,从而改变电阻值。

这种电阻值的变化会被转换成电信号,经过放大和处理后,就可以得到准确的扭矩数值。

另外,扭力计的原理还涉及到应变片的安装方式。

应变片的安装位置和方向对扭力计的测量精度有着重要的影响。

通常情况下,应变片会被安装在扭力计的测量轴上,以保证它能够感应到扭矩的作用。

此外,应变片的安装方向也需要与扭矩的方向保持一致,这样才能得到准确的测量结果。

最后,扭力计的原理还涉及到传感器和信号处理部分。

传感器负责将应变片产生的电信号转换成数字信号,然后通过信号处理部分进行放大和滤波处理,最终输出一个准确的扭矩数值。

这样,我们就可以通过扭力计来实现对物体扭矩的准确测量。

总的来说,扭力计的原理是基于弹性变形和应变原理的,通过应变片的形变来感应扭矩的作用,并将这种形变转换成电信号,最终得到准确的扭矩数值。

在工程领域中,扭力计的应用可以帮助我们实现对各种物体扭矩的精确测量,为工程设计和实验研究提供了重要的技术支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

扭矩的测量方法和原理
扭矩是物体受到外力作用时发生转动的力矩,是描述物体转动能力的
物理量。

在工程和科学领域中,扭矩的测量是非常重要的,因为准确测量
扭矩可以用于设计、制造和维护各种设备。

测量扭矩的方法和原理有多种,下面将详细介绍其中几种常用的方法。

1.力臂法:
力臂法是最常用的一种测量扭矩的方法。

它基于杠杆原理,通过施加
一定的力在一个确定的力臂上来测量扭矩。

具体步骤如下:
a.将扭矩传感器插入被测物体上,确定感应轴与被测物体的旋转中心
相切。

b.施加一定大小的力在感应轴上,记录所需的力臂长度。

c.扭矩的大小可以通过施加的力乘以力臂长度来计算。

2.应变计法:
应变计法是一种基于材料的变形特性来测量扭矩的方法。

它利用了材
料在受力时会发生应变的原理,通过测量这种应变来计算扭矩大小。

具体
步骤如下:
a.将应变计固定在被测物体上,以使其能测量所需位置的应变。

b.当扭矩施加在被测物体上时,应变计会产生相应的应变。

c.测量应变计输出的电压或电阻值,利用应变计的灵敏度和校准数据
来计算扭矩大小。

3.电磁法:
电磁法是一种利用电磁感应原理来测量扭矩的方法。

它通过感应电流
的变化来计算扭矩大小。

具体步骤如下:
a.在被测物体上安装扭矩传感器,传感器的结构中包含一个用于感应
磁场变化的线圈。

b.当扭矩施加在被测物体上时,传感器中的线圈会感应到磁场的变化。

c.感应电流的大小与扭矩成正比,通过测量感应电流的大小来计算扭矩。

4.平衡法:
平衡法是一种通过平衡两个力矩来测量扭矩的方法。

它基于力矩平衡
原理,通过调整一个质量和距离的平衡来测量未知扭矩的大小。

具体步骤
如下:
a.将被测物体与一个已知扭矩的校准装置相连,使其达到力矩平衡。

b.在校准装置上调整质量和距离,直到力矩平衡,并记录所需的质量
和距离值。

c.将被测物体与校准装置断开,使用相同的质量和距离值来平衡新的
未知扭矩,通过分析平衡状态来计算未知扭矩的大小。

总结起来,扭矩的测量方法包括力臂法、应变计法、电磁法和平衡法等。

每种方法都有其特点和适用范围,根据具体的应用需求和测量条件选
择合适的方法来进行扭矩测量。
