齿轮传动效率计算公式
单个齿轮和两个齿轮啮合参数计算
单个齿轮和两个齿轮啮合参数计算齿轮是一种常见的传动机构，广泛应用于各种机械设备中。
齿轮主要通过啮合齿轮上的齿来实现动力的传递和转换。
在设计和使用齿轮时，需要进行一些参数计算，以确保齿轮的正常运行和性能满足需求。
单个齿轮的参数计算主要包括模数、齿轮轮齿数、齿轮直径和啮合齿轮的齿轮间隙。
在设计单个齿轮时，需要根据齿轮基本参数计算齿轮的尺寸和齿数。
以下是单个齿轮的参数计算步骤：1.确定齿轮传动比齿轮传动比是齿轮传动的核心参数，决定了输入轴和输出轴的转速比。
根据实际需求和设备的工作条件，确定齿轮传动比。
2.确定模数模数是齿轮齿尺寸的基本参数，通常由制造工艺和实际需求确定。
根据需要的传动比和齿数，确定合适的模数。
3.确定齿轮轮齿数根据传动比和模数，确定输入轴和输出轴上的齿轮齿数。
一般要求两个啮合齿轮的齿数之和为偶数，以确保齿轮传动的平稳性。
4.确定齿轮直径根据齿数和模数，计算齿轮的外径。
外径是齿轮传动中重要的尺寸参数，直接影响传动比和齿轮的承载能力。
5.确定啮合齿轮的齿轮间隙齿轮间隙是啮合齿轮中两相邻齿的间隔大小。
在设计齿轮传动时，需要保证啮合齿轮之间存在一定的间隙，以便齿轮的正常运转。
通过以上步骤计算得到的单个齿轮参数可以用于制造齿轮，并进行齿轮传动的设计和组装。
两个齿轮的啮合参数计算包括传动比、齿宽、齿隙、传动效率等。
在设计和计算两个齿轮的啮合参数时，需要注意以下几点：1.确定传动比：传动比是齿轮传动中非常重要的参数，决定了输入轴和输出轴的转速比。
传动比的计算公式为输出轴齿数除以输入轴齿数。
例如，若输出轴齿数为40，输入轴齿数为20，则传动比为22.确定齿宽：齿宽是齿轮上啮合齿的宽度。
齿宽的计算需要考虑到传递的力矩和承载能力，一般采用公式：齿宽=2*模数。
3.确定齿隙：齿隙是齿轮间的间隔，有助于齿轮的啮合。
齿隙的计算需要考虑到齿轮的精度，一般采用公式：齿隙=齿高-齿厚。
4.确定传动效率：传动效率是指传动过程中输入和输出功率之间的比值。
齿轮各参数计算公式知识讲解
齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。
处的半径r 和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
齿轮传动电机力矩计算公式
齿轮传动电机力矩计算公式引言。
齿轮传动电机是工业生产中常见的一种传动装置，它通过齿轮的传动来实现不同转速和扭矩的传递。
在工程设计和应用中，需要对齿轮传动电机的力矩进行计算，以确保传动系统的正常运行。
本文将介绍齿轮传动电机力矩计算公式及其应用。
齿轮传动电机力矩计算公式。
齿轮传动电机的力矩计算公式可以通过以下步骤进行推导：1. 计算输入轴的扭矩：输入轴的扭矩可以通过电机的额定功率和转速来计算，公式为：T1 = P / (2 π n)。
其中，T1为输入轴的扭矩，P为电机的额定功率，n为电机的转速。
2. 计算输出轴的扭矩：输出轴的扭矩可以通过输入轴的扭矩和齿轮传动的传动比来计算，公式为：T2 = T1 i。
其中，T2为输出轴的扭矩，i为齿轮传动的传动比。
3. 考虑效率损失，在实际应用中，齿轮传动系统会存在一定的效率损失，需要考虑在计算中，通常取传动效率为0.95～0.98。
综合上述步骤，齿轮传动电机的力矩计算公式可以表示为：T2 = T1 i η。
其中，T1为输入轴的扭矩，i为齿轮传动的传动比，η为传动效率。
应用举例。
为了更好地理解齿轮传动电机力矩计算公式的应用，我们以一个具体的案例来进行说明。
假设有一个电机的额定功率为10kW，转速为1500rpm，齿轮传动的传动比为3，传动效率为0.95。
我们需要计算输出轴的扭矩。
首先，根据输入轴的扭矩计算公式，可以得到输入轴的扭矩为：T1 = 10000 / (2 π 1500) ≈ 33.56 Nm。
然后，根据输出轴的扭矩计算公式，可以得到输出轴的扭矩为：T2 = 33.56 3 0.95 ≈ 95.6 Nm。
因此，根据齿轮传动电机力矩计算公式，我们得到了输出轴的扭矩为95.6 Nm。
结论。
齿轮传动电机力矩计算公式是工程设计和应用中的重要工具，通过该公式可以快速准确地计算齿轮传动电机的扭矩，为传动系统的设计和优化提供了重要参考。
在实际应用中，需要注意考虑传动效率和实际工况对计算结果的影响，以确保传动系统的正常运行。
齿轮各参数计算公式
模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/（z+2）（d为分度圆直径，z为齿数）齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆？标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b= 40 mm ,试求此渐开线压力角：■ = 20°处的半径r和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm，试判断这两个齿轮能否正确啮合传动？13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm，压力角«= 20°若将其安装成a'= 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d ai= 77.5 mm，齿数z1=29。

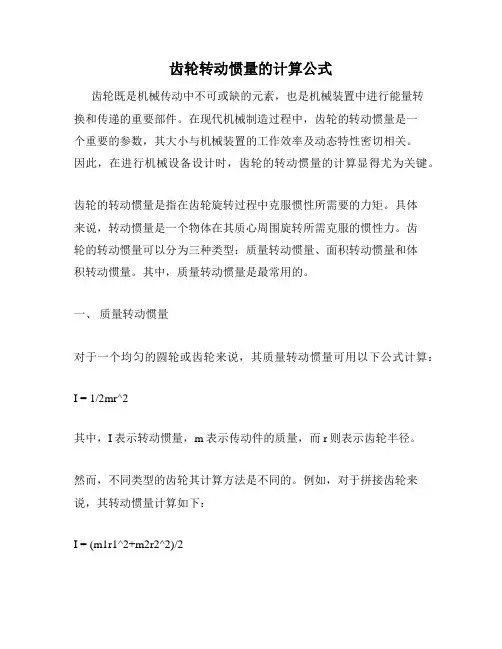

齿轮转动惯量的计算公式
齿轮转动惯量的计算公式齿轮既是机械传动中不可或缺的元素，也是机械装置中进行能量转换和传递的重要部件。
在现代机械制造过程中，齿轮的转动惯量是一个重要的参数，其大小与机械装置的工作效率及动态特性密切相关。
因此，在进行机械设备设计时，齿轮的转动惯量的计算显得尤为关键。
齿轮的转动惯量是指在齿轮旋转过程中克服惯性所需要的力矩。
具体来说，转动惯量是一个物体在其质心周围旋转所需克服的惯性力。
齿轮的转动惯量可以分为三种类型：质量转动惯量、面积转动惯量和体积转动惯量。
其中，质量转动惯量是最常用的。
一、质量转动惯量对于一个均匀的圆轮或齿轮来说，其质量转动惯量可用以下公式计算：I = 1/2mr^2其中，I表示转动惯量，m表示传动件的质量，而r则表示齿轮半径。
然而，不同类型的齿轮其计算方法是不同的。
例如，对于拼接齿轮来说，其转动惯量计算如下：I = (m1r1^2+m2r2^2)/2其中，m1、m2代表拼接齿轮两侧的质量，r1、r2则为齿轮相应的半径。
对于单个齿轮而言，其转动惯量由许多因素所决定，其中包括齿轮的几何形状、密度分布、材料、质量等等。
对此，科学家们还发现了一些近似公式来估算齿轮的转动惯量，例如：I ≈ (Kt/2)m1r1^2其中，Kt为根据齿轮形状计算的形状系数，m1和r1分别为齿轮的质量和半径。
二、面积转动惯量除了质量转动惯量外，面积转动惯量也是一种常见的计算方法。
它适用于齿轮的密度不均匀的情况。
该方法的计算公式如下：I = ∫r^2dm其中，r代表与齿轮轴的距离，dm代表每个小面积的质量。
三、体积转动惯量对于一些体积比较大的齿轮，可能会采用体积转动惯量的计算方法。
此时，转动惯量的计算公式如下：I = ∫r^2dV其中，r和V分别代表与齿轮轴心的距离和每个小体积的大小。
总之，在机械装置设计和生产过程中，正确计算齿轮的转动惯量是十分重要的。
虽然计算方法有所不同，但重点在于选择适当的计算公式，以确保齿轮的运转效率和稳定性。
传动效率名词解释__概述说明以及解释
传动效率名词解释概述说明以及解释1. 引言1.1 概述在机械传动领域，传动效率是一个重要的指标。
它衡量了能源转化过程中的能量损失情况，直接影响机械系统的性能和运行效率。
传动效率通常用百分比表示，表示所输入的能量与输出的能量之间的比例关系。
1.2 文章结构本文主要围绕传动效率展开讨论，包括概述、定义、影响因素以及计算方法与应用实例等内容。
具体而言，第2部分将介绍传动效率的概念和背景知识；第3部分将解释传动效率的重要性和优势；第4部分将探讨传动效率的计算方法，并提供一些实际应用案例；最后，在第5部分中进行总结，并展望未来研究发展方向。
1.3 目的本文旨在深入探讨传动效率这一重要概念，并介绍其在机械系统中的作用与意义。
通过对传动效率进行详细解释及其计算方法与应用实例的阐述，读者可以全面了解该概念，并认识到提高传动效率对机械系统性能和环境保护的重要性。
同时，本文也为进一步研究和应用传动效率提供了理论基础和指导。
2. 传动效率名词解释2.1 传动效率概述传动效率是指传动系统中能够成功将输入功率转换为输出功率的比例。
它衡量了传动过程中能量的损失程度，即能源在传递过程中的利用效果。
高传动效率意味着较少的能量损失，而低传动效率则表示较多的能量损耗。
2.2 传动效率定义在机械工程领域，传动效率通常用百分比表示，计算公式为：传动效率= （输出功率/ 输入功率）×100%。
这个百分比数值表示了输入功率与输出功率之间的转换比例，也可以看作是系统内有多少能量得到有效地转移和利用。
2.3 传动效率影响因素传动效率受许多因素的影响，包括但不限于以下几个主要因素：a) 摩擦损失：摩擦会导致热量产生和能量损失，在齿轮、链条和皮带等相互接触表面上尤为常见。
使用润滑剂或采取减少接触面积和摩擦系数的措施可以降低摩擦损失。
b) 机械间隙：传动系统中的机械间隙会导致能量转移时的一定程度的偏差和损耗。
设计和制造过程中需要减小间隙，以提高传动效率。
机械效率典型计算公式
机械效率典型计算公式机械效率是指机械设备或系统在正常工作条件下能够转换输入能量为有用输出能量的能力。
在工程领域，评估机械设备的效率是非常重要的，因为它直接影响到设备的能耗和性能。
计算机械效率的公式因设备的不同而有所差异，下面将介绍几种典型的机械效率计算公式。
1.机械效率公式（总效率）：机械效率=（有用输出功率/输入功率）×100%这是最常见的机械效率计算公式，它以输出功率和输入功率为基础。
有用输出功率可以是实际传递给有用负载的功率，如电机的轴功率；输入功率是指机械设备从源头吸收的总能量，可以是电机输入功率，或机械设备的燃料消耗等。
通过计算输入功率和输出功率的比值，再乘以100%就可以得到机械效率的百分比。
2.能量转换效率公式：能量转换效率=（输出功率/输入功率）×100%这个公式是机械效率的另一种表达方式，它主要关注能量的转换过程。
输入功率是机械设备所需要的能量输入，输出功率是机械设备所输出的能量。
通过计算输出功率与输入功率的比值，再乘以100%，就可以得到能量转换效率。
3.传动效率公式：传动效率=（输出功率/输入功率）×100%传动效率是指传动装置的效率，用来评估传递转矩或动力的机械装置的能量损失。
在应用中，传动装置通常包括齿轮传动、链条传动或带传动等。
这种情况下，输出功率和输入功率分别代表传动装置的输出转矩和输入转矩，通过计算它们的比值来得到传动效率。
4.效率损失公式：效率损失=100%-机械效率有时效率损失比较直观地反映了机械设备的损耗情况，它可以通过计算机械效率与100%之差得到。
这样的公式常用于分析机械设备的能耗和性能。
除了上述的公式，机械效率的计算还需要考虑一些其他因素，如摩擦、空气阻力、温度等。
这些因素可能会对机械设备的效率产生负面影响。
在实际应用中，一般需要根据具体的机械系统和设备来确定适合的机械效率计算公式。
齿轮速比和直径计算公式
齿轮速比和直径计算公式齿轮是一种常见的机械传动装置，它通过齿轮的啮合来传递动力和运动。
在工程设计和制造中，齿轮速比和直径计算公式是非常重要的，它们可以帮助工程师和设计师确定齿轮的尺寸和传动比，从而确保齿轮传动系统的正常运行和高效性能。
齿轮速比是指两个齿轮的转速之比，它可以用来确定齿轮传动系统的速度输出。
齿轮速比的计算公式为：速比 = N1/N2。
其中，N1和N2分别代表两个齿轮的转速。
通过这个公式，我们可以根据齿轮的转速来确定齿轮传动系统的速度输出，从而满足不同的工程需求。
另一个重要的参数是齿轮的直径，它直接影响着齿轮的传动比和传动效率。
齿轮的直径计算公式为：D = N/P。
其中，D代表齿轮的直径，N代表齿数，P代表齿距。
通过这个公式，我们可以根据齿数和齿距来确定齿轮的直径，从而满足不同的工程需求。
在实际工程设计中，我们可以根据齿轮速比和直径计算公式来确定齿轮传动系统的参数，从而确保系统的正常运行和高效性能。
下面，我们将通过一个实际的案例来说明如何应用这些公式。
假设我们需要设计一个齿轮传动系统，要求输出轴的转速为200rpm，输入轴的转速为1000rpm。
我们可以通过齿轮速比的计算公式来确定两个齿轮的转速之比：速比 = 1000/200 = 5。
通过这个速比，我们可以确定两个齿轮的转速之比为5。
接下来，我们可以根据齿轮的直径计算公式来确定两个齿轮的直径。
假设第一个齿轮的齿数为20，齿距为5mm，我们可以通过公式计算得到第一个齿轮的直径为：D1 = 20/5 = 4mm。
同样地，假设第二个齿轮的齿数为40，齿距为5mm，我们可以通过公式计算得到第二个齿轮的直径为：D2 = 40/5 = 8mm。
通过这些计算，我们可以确定第一个齿轮的直径为4mm，第二个齿轮的直径为8mm。
最后，我们可以根据这些参数来选择合适的齿轮，并设计整个传动系统，从而满足工程需求。
总之，齿轮速比和直径计算公式是工程设计和制造中非常重要的参数，它们可以帮助工程师和设计师确定齿轮传动系统的参数，从而确保系统的正常运行和高效性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮传动效率计算公式
齿轮传动是一种常见且重要的机械传动方式，其通过齿轮的啮合实现力的传递和转速的变换。
在实际应用中，了解齿轮传动的效率对于正确设计和选择传动系统至关重要。
齿轮传动的效率是指输入功率与输出功率之间的比值，通常以百分比表示。
齿轮传动的效率计算公式如下：
效率 = （输出功率 / 输入功率）× 100%
其中，输出功率是齿轮传动转动后输出的功率，输入功率是齿轮传动输入的功率。
为了计算齿轮传动的效率，首先需要确定齿轮传动的输入功率和输出功率。
输入功率可以通过测量输入轴上的转矩和转速得到，输出功率则可以通过测量输出轴上的转矩和转速得到。
然而，齿轮传动的效率并不是一个恒定的数值，它受到多种因素的影响。
以下是一些影响齿轮传动效率的因素：
1. 摩擦损失：齿轮传动中的摩擦会导致能量损失，降低传动效率。
减少齿轮齿面的摩擦和磨损可以提高传动效率。
2. 轴向载荷：齿轮传动中的轴向载荷会增加齿轮的摩擦和变形，从而降低传动效率。
合理设计轴承和支撑结构可以减小轴向载荷，提高传动效率。
3. 齿轮啮合精度：高精度的齿轮啮合可以减小摩擦和噪声，提高传动效率。
4. 润滑状态：适当的润滑可以减小齿轮的摩擦和磨损，提高传动效率。
总之，了解齿轮传动的效率对于正确选用和设计传动系统至关重要。
通过计算齿轮传动的输入功率和输出功率，并考虑各种影响因素，可以得到准确的传动效率，从而优化机械系统的性能。
