沪科版九年级物理第十六章、第十七章单元测试题
沪科版物理九年级第十六章《电流做功与电功率》word单元检测题及答案
第1页 共3页 第十六章 电流做功与电功率 检测题参考答案
1. C 解析：当前电能表的读数为，A选项错误。表示每消耗的电能，电能表的转盘转2 500转，B选项错误。同时使用的用电器正常工作时总功率不能超过，C选项正确，D选项错误。故选C。
2. C 解析：已装用电器同时工作时的总功率。选项A、B、C、D中只有选项C中的电能表允许通过的最大功率，故选C。
3. A 解析：由题图可知，灯泡与并联，电流表测量干路电流，电流表测量所在支路电流，根据并联电路的电流规律可知，电流表的示数大于电流表的示数，根据两电流表的指针偏转角度相同，可知选用的是大量程，选用的是小量程，所以。又因为，所以，所以灯和所消耗的电功率和的比值为。
4. D 解析：灯泡正常发光，电路不会是开路，故A选项错误；灯泡发光微弱，说明没有被短接，故B选项错误；两灯泡串联，则通过的电流相等，若灯泡的电阻较小，由公式知，会导致其功率较小，以至于发光微弱，D选项正确；同理可推知C选项错误。
6. A 解析：“ ”的灯泡正常工作时，其两端的电压为，“ ”灯泡的电阻为，“ ”灯泡的电阻为。由题意可知换接“ ”的灯泡后，串联电路中电流减小，定值电阻R两端电压减小，电源电压不变，因此“ ”灯泡两端电压高于，消耗的实际功率大于额定功率，故A选项正确。
7. A 解析：灯泡的电阻为，从电路图连接可知，当S闭合，、断开时，灯L与滑动变阻器串联，当滑片由端滑到中点时，电流表示数应变大，由于电压表示数为6 V，即灯泡正常发光，此时电路中电流为，所以可推知，原来电路中电流为0.4 A，设电源电压为，则有 ，当灯泡正常发光时，有，解上面两式得，滑动变阻器总电阻；当、闭合后，灯L被短接，电流表示数变大，即此时电流为0.5 A+2 A=2.5 A，此时通过滑动变阻器的电流为，根据题意可知，通过定值电阻的电流为0.5 A，所以有。
8. D 解析：电功率表示电流做功的快慢，电功率越大，表示电流做功越快，但不表示电流做功越多。
2022年沪科版九年级物理第十六章单元综合测试题卷附答案
1 2022年九年级物理第十六章单元综合测试题卷
电流做功与电功率（满分70分）
一、填空题(每空2分，共20分)
1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。
2．小红同学在家找到两只外观一样，额定电压均为220 V的普通白炽灯，其铭牌已经模糊，看不出额定功率，但是可以观察出灯丝的粗细(如图)，则两只灯泡中额定功率较大的是________灯。
3．某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。
4．在如图所示的电路中，电源电压为3 V，电流表A的示数为 0.5 A，A1的示数为0.3 A，此时R1的功率为 ________W。
5．如图所示是一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。
6．如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示。当小灯泡正常发光时，通电1 min电动机线圈产生的热量为 ________J。
7．如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接 2 触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是________(填“冷”“温”或“热”)水。
8．白炽灯A标有“220 V 100 W”字样，白炽灯B标有“220 V 25 W”字样，若它们的电阻不随温度而变化，如果将它们串联起来，接在220 V的电路中， A与B的电功率之和为________W。

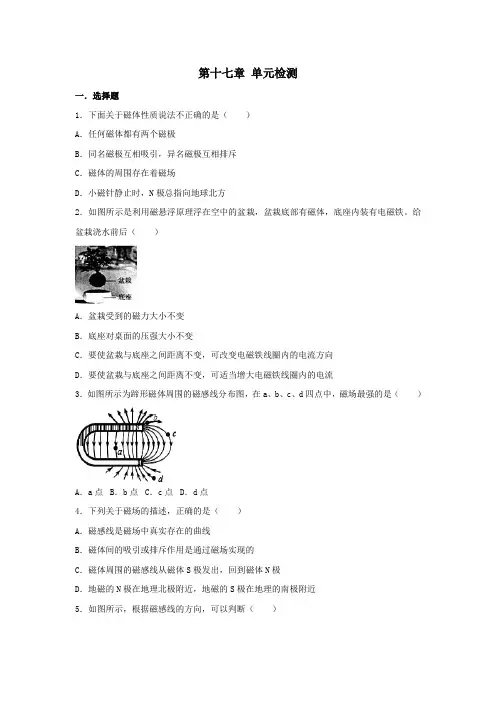

九年级物理全册第十七章从指南针到磁浮列车单元检测卷(新版)沪科版
第十七章 单元检测
一．选择题
1．下面关于磁体性质说法不正确的是（ ）
A．任何磁体都有两个磁极
B．同名磁极互相吸引，异名磁极互相排斥
C．磁体的周围存在着磁场
D．小磁针静止时，N极总指向地球北方
2．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。给盆栽浇水前后（ ）
A．盆栽受到的磁力大小不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
3．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（ ）
A．a点 B．b点 C．c点 D．d点
4．下列关于磁场的描述，正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
5．如图所示，根据磁感线的方向，可以判断（ ）
A．a为电源的正极，b为小磁针的S极
B．a为电源的正极，b为小磁针的N极
C．a为电源的负极，b为小磁针的S极
D．a为电源的负极，b为小磁针的N极
6．如图所示，下列说法中错误的是（ ）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
7．下列措施中能增强通电螺线管磁性的是（ ）
A．减小螺线管的电流 B．减少螺线管的匝数
C．在螺线管内插入铁芯 D．改变螺线管的电流方向
8．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（ ）
A．通电螺线管外A点的磁场方向向右
B．通电螺线管的左端为S极
C．小磁针一直保持静止
D．小磁针N极向左转动
9．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。下列判断正确的是（ ）
沪科版物理九年级试卷第十六章《从测量家庭电费说起》单元测试卷.docx
初中物理学习材料
鼎尚图文制作整理
一、选择题(每小题2分 共16分)
1、将“220V 100W”和“110V 100W”甲、乙两灯泡在各自的电压下正常发光，则在1min内，电流做的功（ ）
A 甲灯多 B 乙灯多 C 一样多 D 无法确定
2、电能表接在家庭电路中，是为了测量（ ）
A、电流 B、电流 C、电功 D、电功率
3、根据灯泡铭牌（如图）所给信息判断，下列说法正确的是（ ）
A．灯泡适宜在25伏的电路中使用
B．灯泡在电压低于220伏时，就不发光
C．灯泡在任何情况下工作时，电功率都是25瓦
D．灯泡在220伏的电压下工作时，电功率是25瓦
4、在图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表○A的示数为0.5A，电压表○V的示数为2V，则关于该电路，下述判断正确的是（ ）
A．电源电压是2V B．灯泡的额定功率是1W
C．若滑片再向右滑动，灯泡有可能被烧毁
D．若滑片再向右滑动，○A表示数将减小，○V表示数将增大
5、现有两个不同规格的灯泡L1“PZ 220V-40W”和L2“PZ 220V-60W”，把它们接入电路．正常发光时的电阻分别为R1、R2，则（ ）
A．R1> R2． B．R1= R2 C．R1< R2 D．无法确定两者关系
6、小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗电能为1.2kW·h。这一个用电器是（ ）
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
7、两根导体电阻比3：4，通过的电流之比4：3，相同时间内，电流通过它们所做功之比（ ）
A、1：1 B、4：3 C、16：9 D、9：16

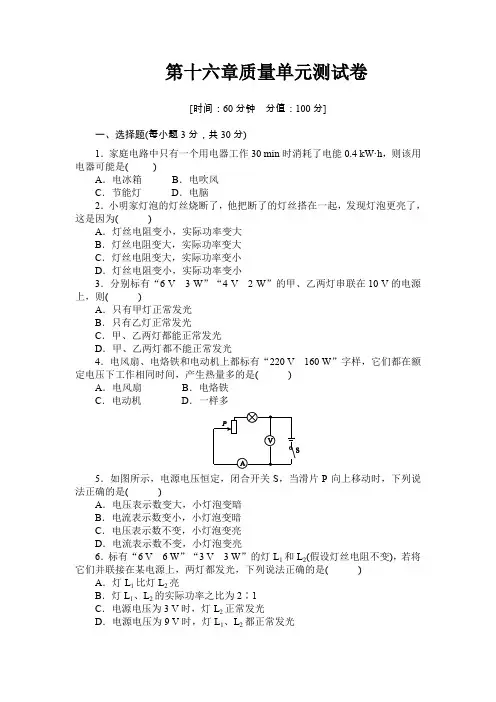

沪科版物理九年级第十六章质量单元测试题及答案
第十六章质量单元测试卷
[时间：60分钟 分值：100分]
一、选择题(每小题3分，共30分)
1．家庭电路中只有一个用电器工作30 min时消耗了电能0.4 kW·h，则该用电器可能是( )
A．电冰箱 B．电吹风
C．节能灯 D．电脑
2．小明家灯泡的灯丝烧断了，他把断了的灯丝搭在一起，发现灯泡更亮了，这是因为( )
A．灯丝电阻变小，实际功率变大
B．灯丝电阻变大，实际功率变大
C．灯丝电阻变大，实际功率变小
D．灯丝电阻变小，实际功率变小
3．分别标有“6 V 3 W”“4 V 2 W”的甲、乙两灯串联在10 V的电源上，则( )
A．只有甲灯正常发光
B．只有乙灯正常发光
C．甲、乙两灯都能正常发光
D．甲、乙两灯都不能正常发光
4．电风扇、电烙铁和电动机上都标有“220 V 160 W”字样，它们都在额定电压下工作相同时间，产生热量多的是( )
A．电风扇 B．电烙铁
C．电动机 D．一样多
5．如图所示，电源电压恒定，闭合开关S，当滑片P向上移动时，下列说法正确的是( )
A．电压表示数变大，小灯泡变暗
B．电流表示数变小，小灯泡变暗
C．电压表示数不变，小灯泡变亮
D．电流表示数不变，小灯泡变亮
6．标有“6 V 6 W”“3 V 3 W”的灯L1和L2(假设灯丝电阻不变)，若将它们并联接在某电源上，两灯都发光，下列说法正确的是( )
A．灯L1比灯L2亮
B．灯L1、L2的实际功率之比为2∶1
C．电源电压为3 V时，灯L2正常发光
D．电源电压为9 V时，灯L1、L2都正常发光
7．李华同学为了探究“电功率与电阻的关系”，他找来了额定电压均为6 V的L1、L2两盏灯泡，将两灯串联起来，按照如图所示的电路开始了实验探究。闭合开关后看见灯L1微微发光，灯L2几乎不发光。下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是( )

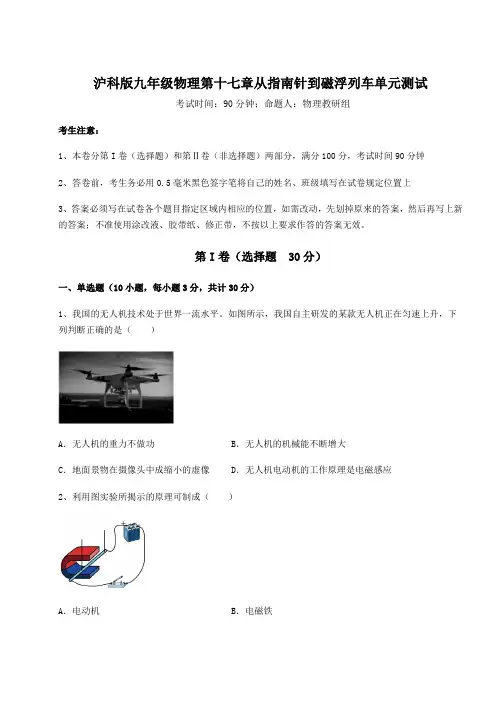

2022年精品解析沪科版九年级物理第十七章从指南针到磁浮列车单元测试试题(含答案及详细解析)
沪科版九年级物理第十七章从指南针到磁浮列车单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、我国的无人机技术处于世界一流水平。如图所示，我国自主研发的某款无人机正在匀速上升，下列判断正确的是（ ）
A．无人机的重力不做功 B．无人机的机械能不断增大
C．地面景物在摄像头中成缩小的虚像 D．无人机电动机的工作原理是电磁感应
2、利用图实验所揭示的原理可制成（ ）
A．电动机 B．电磁铁 C．通电螺线管 D．电磁继电器
3、如图所示，能正确反映磁体周围的磁感线分布的是（ ）
A． B． C． D．
4、如图所示，通电螺线管中的电流方向和形成的磁场N极标注正确的是（ ）
A． B．
C． D．
5、下列关于磁场的描述，正确的是（ ）
A．磁场是由无数条磁感线组成的
B．地理S、N极与地磁S、N极完全重合
C．小磁针静止时，S极的指向与该点磁场方向相同
D．磁场看不见摸不着，但是可以借助小磁针感知它的存在
6、以下机械中，利用内能对外做功的是（ ） A．共享单车 B．电暖器 C．电动机 D．火箭发动机
7、下列关于电和磁的说法正确的是（ ）
A．铁和铝都能够被磁体吸引
B．磁感线是磁体周围真实存在的曲线
C．奥斯特实验说明电流的周围存在着磁场
D．电磁铁磁性的强弱只与电流的大小有关
8、下列4个实验中能揭示电风扇工作原理的是
A． B．
C． D．
9、下列有关电与磁的说法正确的是（ ）
第十六章 电流做功与电功率单元测试题 2022-2023沪科版九年级物理全一册
第十六章 电流做功与电功率单元测试题
一、单选题
1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是
A．电风扇 B．电炉 C．电熨斗 D．电水壶
2．额定功率为800W的用电器可能是
A．家用微波炉 B．电子手表 C．电视机 D．家用照明灯
3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（ ）
A．电视机最多 B．电烙铁最多 C．电风扇最多 D．一样多
4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是
A．安培 B．欧姆 C．伏特 D．焦耳
5．下列单位中，不属于电功的单位的是
A．J B．V•A C．W•s D．kW•h
6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是
A．电烙铁 B．电视机 C．电风扇 D．一样多
7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（ ）
A．如图中时刻所示，电能表的读数为8633.5kW•h
B．家中干路中的总电流为20A时，该电能表可以工作 C．每消耗1kW•h的电能，电能表的转盘转3600圈
D．这种电能表，读数数字的单位是kW•h
8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。在保证各电路元件安全使用的情况下，下列说法正确的是（ ）
A．电流表示数的最小值为0.08A
B．电压表的示数变化范围为0~15V
C．滑动变阻器的阻值变化范围为20~125Ω
D．整个电路总功率的最大值为10.8W
沪科版九年级全册物理第十六章 电流做功与电功率 单元测试试题
沪科版九年级全册物理第十六章
电流做功与电功率 单元测试试题
- 1 - / 8
第十六章 电流做功与电功率
一、选择题
1.下列说法正确的是（ ）
A. 对人体的安全电压是不高于36V B.
保险丝应与所保护的电路并联起来
C.
在家庭电路中可以用铜丝代替保险丝 D. 用电路的电功率可用专用的功率表来测量
2.下面是摘自报纸上的几则报道，这几则报道的说法正确的是（ ）
A. 老建筑中导线的绝缘皮老化，容易造成短路，引起火灾，应及时更换
B. 石龙坝水电站全年发电量是4×107 kW/h
C. 由于汽车超速行驶，惯性变得很大，容易造成刹车失灵
D. 一台家用电冰箱一年至少用电5000 kW·h
3.下列图中所示的家用电器，利用电流的热效应工作的是（
）
A.
电暖气 B. 洗衣机 C. 电风扇 D. 电视机
4.两台电动机，其功率之比为2﹕3，做功时间相同，则消耗的电能之比为（ ）
A. 1﹕1 B. 2﹕3
C. 4﹕9 D. 9﹕4
5.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（ ）
A. A管中的液面较高 B. B管中的液面较高
C. A管和B管的液面一样高 D. A管中的液面先升高后又降低 沪科版九年级全册物理第十六章 电流做功与电功率 单元测试试题
沪科版九年级物理第十七章从指南针到磁浮列车章节测试试题(精选)
沪科版九年级物理第十七章从指南针到磁浮列车章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在一次课外实验活动中，一颗铁质的小螺丝钉掉入细小狭长的小洞中（如图）。小科设计了以下四种方案，其中不能取出小螺丝钉的是（ ）
A． B． C． D．
2、在物理实验中，把难于测量或测准的物理，通过转换变成能够测量或测准的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之为转换法。下列实验中没有利用转换法的是（ ）
A．探究物体的动能跟哪些因素有关时，通过木块被撞的远近来判断钢球动能的大小
B．在探究二力平衡的实验中，不断改变力的大小、方向、作用点进行实验
C．在探究影响电磁铁的磁性强弱因素的实验中，用吸引大头针个数的多少来反映电磁铁磁性的强弱 D．在探究电流产生的热量跟哪些因素有关的实验中，用煤油升高温度的大小来反映电流通过电阻丝产生热量的多少
3、如图是直流电铃的原理图。关于电铃工作时的说法不正确的是（ ）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，使电路断开
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性
4、关于磁现象的认识中，下面说法正确的是（ ）
A．磁体能吸引铁、铜、钴等物质
B．同名磁极互相吸引，异名磁极互相排斥
C．地球相当于一个巨大的磁体，地磁场的北极在地理的南极附近
D．磁体之间只有相互接触时才能产生相互作用力
沪科版九年级物理全册第十七章 从指南针到磁浮列车 单元测试题
第十七章 从指南针到磁浮列车
一、选择题(每题3分，共30分)
1．关于磁场和磁感线，以下说法正确的是( )
①磁感线是磁体周围空间真实存在的曲线
②磁体周围的磁感线都是从磁体的N极出发，回到S极
③磁场对放入其中的磁体有力的作用
④地球周围存在磁场
A．①②③ B．①②④ C．①③④ D．②③④
2．如图1所示，磁体吸住两根铁钉的一端，那么这两根铁钉的另一端将(
)
图1
A．互相吸引，如图甲所示
B．互相排斥，如图乙所示
C．既不吸引，也不排斥，如图丙所示
D．以上三种情况都有可能
3．如图2所示，下列说法中错误的是(
)
图2
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正、负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
4．如图3所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是( )
图3
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至B端指向南，A端指向北
D．通电螺线管转动，直至A端指向南，B端指向北
5．如图4所示为条形磁体和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是(
)
图4
A．S、N、S、S B．N、N、S、N C．S、S、N、N D．N、S、N、N
6．如图5所示，在探究电磁铁的磁性强弱与什么因素有关的实验中，下列说法中正确的是(
)
图5
A．把滑片P向左滑动时，电磁铁的磁性减弱
B．把滑片P向左滑动时，电磁铁的磁性增强
C．若增加线圈匝数，电磁铁的磁性将减弱
D．若改变电流的方向，电磁铁的磁性将增强
7．如图6所示，闭合开关S，弹簧测力计的示数增大。下列分析正确的是( )
图6
A．c端是S极，a端是电源的正极
B．c端是N极，a端是电源的负极
C．若将滑动变阻器的滑片向右滑动，弹簧测力计示数增大
