干缩性试验
二灰钢渣土干缩性能的试验研究
（． １ 南京林业大学 ，南京 ２０ ３ ；２ 马鞍山钢铁集团钢渣公司 ，安徽 １０７ ． 马鞍 山 ２３０ ；３ 河海大学 ，南京 ４００ ． ２０９ ） １０ ８
摘
要 ：本 文 采 用 马鞍 山钢 铁 集 团钢 渣 公 司的 钢渣 取 代 部 分 土 配 制 成 石 灰 粉 煤 灰 稳 定 钢 渣 土 （ 称 二 灰 钢 简
ｉｃｅ ｓ ｄ ｎ ｒ ａｅ ，ｍｅ ｎ ｈｌ ， ｔｅ ｒａ ｕ － ａｅ ｍａ ｒ ｌｍ ｄ ｆｓ ｅ ｌｇ ｃ ｕｄ ｅ ｅ ｔ ｅｙ ｐｏｅ ｔ ｈ ｎ ｉ ｎ ｎ ． ａｗ ｉ ｅ ｈ ｏｄ ｓ ｂ ｂ ｓ ｔ ｉ ａ ｅ ｏ ｅ ｌ ａ ｏ ｌ ｆ ｃ ｖ ｌ ｒ ｔ ｅ ｅ ｖ ｏ ｍｅ ｔ ｅａ ｔ ｓ ｉ ｃｔ ｒ
ｒｅｍ ｘ ｕ ｒ ｓ ｉ ａｅ ｎａｄｔ ｖ ａｅｄ ｒ ｋｇ ｅｉ ｅｔｆ ｉｕｅ ｉｄ ａ ｄａｄｃｎ ｇ ｒ ｄ ｓｈ ａ ｓ ｅ ｌ ａｉ ｍ ｄｙ ｈ ｎ ｇ ｎ ｈ ａｅ ｇ ｙｓ ｉ ａｅｃ ｔｃ ｎ ｏｍｘ ｒ ｎｉ ｔ ｅ ｉｎ ｔ ｎ ｔ ｓ ｇ ｏａ ｌ ａ ｍ ｒｋ ｅ ｒ ｒ ｈｎ ｏ ｔｉ ｔ ｓ ｃｅ ｌｉ ｅ ａ ｅｌ ｄ ｇ
渣土） 。通过试验 ，研究二灰钢渣土的干缩性能。结果表 明 ，失水是 引起二灰钢渣 土干 燥收缩的重要原 因，二灰 钢渣 土的最佳含水率越 大，其最 大失水率也就越 大。而钢 渣 中的游 离氧化 钙 （ —Ｃ Ｏ）和 水发 生反 应后 ，能够 ｆ ａ 使二干 缩应 变和平 均干缩 系数 均呈下 降
水泥胶砂干缩试验方法
水泥胶砂干缩试验方法发布时间：2006-6-21 9:54:00 点击数：本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本标准的其他品种水泥。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 177－85水泥胶砂强度检验方法GB 178－77水泥强度试验用标准砂GB／T 2419－94水泥胶砂流动度测定方法GB3350．1－82水泥物理检验仪器胶砂搅拌机3 方法原理本方法是采用两端装有球形钉头的25mmX25mmX280mm的1∶2胶砂试体，在一定温度，一定湿度的空气中养护后，用比长仪测量不同龄期试体的长度变化来确定水泥胶砂的干缩性能。
4 仪器设备4．1胶砂搅拌机符合GB3350．l的规定4．2流动度试验用跳桌、截锥圆模、模套、圆拄捣捧、游标卡尺符合GB2419的规定。
4．3试模试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图1所示。
各组件可以拆卸，组装后每联内壁尺寸为25mmX25ntmX280mm。
端板有3个安置测量钉头的小孔，其位置应保证成型后试体的测量钉头在试体的轴线上。
4．3．1测量钉头用不锈钢或铜制成，规格如图2所示。
成型试体时测量钉头伸人试模端板的深度为10±1mm。
4．3．2隔板和端板用45号钢制成，表面粗糙度不大于6．3μm。
4．3．3底座用HT20－40灰口铸铁加工，底座上表面粗糙度不大于6．3μm，底座非加工面经涂漆无流痕。
4．4捣棒捣捧包括方捣捧和缺口捣捧两种，规格见图3，均由金属材料制成。
方捣棒受压面积为23mm×23mm。
缺口捣棒用于捣固测量钉头两侧的胶砂。
4．5刮砂板用不易锈蚀和不被水泥浆腐蚀的金属材料制成，规格见图4。
再生基层混合料干缩特性试验分析
一 ‘
一
一
１ 一
，
一 Ｘ
． ／ ：】
／～ Ｈ 一
一
＋
！
ｊ
一
…
ｌ
… ”
ｌ （
１
ｌ ｒ ／ ／ １ 。 ｌ— ／ ，
００ ％ ｌ０ ％ ２０ ．％ ３０ ％ ４０ ％ ５０％ ６０ ％ ７０％ ８０％
的干缩 量 。在读 取 干缩 量 的同 时 ，测 定试 件在 自然 条 件下 因水 分蒸 发 而造 成 的质 量 损失 量 ，以此 近 似
数： 在某 失水 量 时 ， 件 的干 缩应 变 与试件 的失 水率 试
之 比（ ｌ ； ｘＯ ）失水率 ： 失水量与试件质量之比（ 。 ％） ２２ 试 验 方案 ．
缝 。再 生混 合料 的收 缩特 性 包括 温缩和 干 缩 ， 文 主要从 干 缩方 面对 再 生混合 料 的收 缩特 性进行 研 究 。 本
【 关键词 】 再生
千缩
试验
分析
半 刚性混合料试 件的平均干缩 系数 ；
试 件 的原 始长 度 ；
１ 前言
—
—
半 刚性材 料在 拌 和 、 压后 ， 碾 由于蒸 发 和混合 料
ｓ ｔ
．
试 件 个 数
３根 粱
二灰稳定（０ １ ：０ １ ：０ ８ ） 水 泥粉煤灰稳定 （ ： ：０ ） ６ ４ １０ ３ 梁 根３梁 根△Ｌ Ｌ
一
３ 干缩 试验 结 果及分 析
：
（） ２
３
．
ｐ ｔ
１ 试验 结果
，
式中：ａ ￡——半刚性混合料 的试件的干缩应变 ；
刘 琳
辽 源市公 路管 理处 （ 源 辽
混凝土耐久性试验方法
混凝土耐久性试验方法
混凝土耐久性试验方法包括以下几种常见的方法：
1. 压缩强度试验：通过在混凝土试块上施加压力，测定混凝土的抗压强度。
常用的试验方法有标准立方体试块试验和标准圆柱试块试验。
2. 抗拉强度试验：通过引拉混凝土试块，测定混凝土的抗拉强度。
常用的试验方法有直接拉伸试验和剪切试验。
3. 抗冻融试验：通过在混凝土试块上进行冻融循环，观察混凝土的融化后的性能变化，评估混凝土的抗冻融性能。
4. 密实度试验：通过测量混凝土的密实度，评估混凝土的抗渗透性能。
常用的试验方法有振动试验、湿密度试验和试块压实试验等。
5. 干缩试验：通过测量混凝土试块的干缩量，评估混凝土干缩性能的试验方法。
6. 硬度试验：通过测量混凝土的硬度，评估混凝土的耐磨性和耐磨性能。
这些试验方法可以根据具体需求和标准进行选择和执行，以评估混凝土的耐久性能。
泡沫沥青稳定碎石混合料干缩特性的试验研究

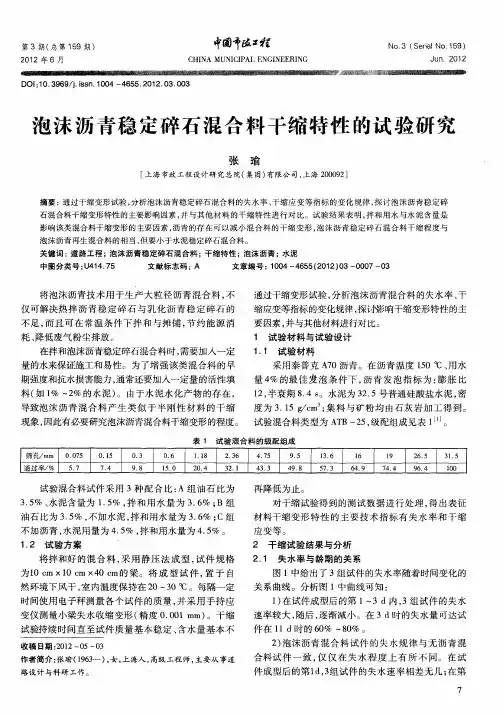

泡 沫 沥 青稳 定 碎 石 混 合 料 千 缩特 性 的试 验 研 究
张 瑜
［ 上海 市政 工程设计研 究总院（ 团） 限公 司， 集 有 上海 ２ ０ ９ ］ ００ ２
摘要 ：通过于缩变形试验 ， 分析 泡沫沥青稳定碎石混合料 的失水 率 、 缩应变等 指标 的变 化规律 ， 干 探讨泡 沫沥青稳定 碎
张 ：沫 青 定 石 合 干 特 的 验 究 瑜泡 沥 稳 碎 混 料 缩 性 试 研
３ Ｏ ５
２２ 第 期 ０ 年 ３ １
３０ ０ Ｏ 宝 ５
２・ ０ ｌ５ ｌ １Ｏ ．
、
０ ０
姆
Ｈ －
５ ０ Ｏ ０ ５ Ｏ
０． ５ Ｏ． ０
Ｏ
ｌ ２ ３ ４ ５ ６ ７ ９ ｌ Ｕ
３组试 验 混合 料试 件 在失 水 率 上 的差 异 主要 是 由 于 表层 失水 程 度不 同所 致 ， 表 层 失 水程 度 主要 取 决 而 于 混合 料 的拌 和用 水 ， 次是 水 泥 用 量 。当拌 和 用水 其
较高时 ， 表层 含水 量 较 高 ， 致试 件 失水 率 增 大 ； 水 导 如
石混合料干缩变形特性 的主要影 响因素 ， 与其他材 料 的干缩特性 进行 对 比。试验 结果表 明 ， 和用水 与水泥含量 是 并 拌
影响该类混合料干缩变形 的主要因素 ， 沥青 的存 在可 以减小混 合料 的干缩 变形 ， 泡沫沥青 稳定碎 石混合 料干缩程度 与 泡沫沥青再生混合料 的相 当 ， 但要小 于水泥稳定碎 石混 合料 。
的空 隙通道 较 短 ， 失水 速 度 相 对 较 快 。 当试 件 的表 故 层 水挥 发 之后 ， 试件 内部 的水 分 也 会 沿着 空 隙通 道 向
混凝土的检查指标
混凝土的检查指标混凝土作为重要的建筑材料，其质量对于建筑工程的安全和长久稳定性具有非常重要的作用。
因此，在混凝土施工过程中，必须对混凝土的质量进行严格的检查。
本文将介绍混凝土的检查指标，为建筑工程的建设提供科学依据。
1. 抗压强度混凝土的抗压强度是衡量混凝土质量的主要指标之一。
抗压强度的大小直接影响到混凝土的承载能力和使用寿命。
因此，在施工前需要进行混凝土的试块试验，以检测混凝土的抗压强度是否达标。
具体做法是采取混凝土样品，在规定的养护期内，并按一定时间间隔进行试验，最终计算出混凝土的抗压强度。
在试验中，试样的制备、测试的方法和计算结果的评价应按照相关标准进行。
2. 抗折强度混凝土的抗折强度是指混凝土在弯曲时所能承受的力。
抗折强度的大小与混凝土配合比、强度等级、水泥种类、养护条件等因素有关。
因此，在施工前同样需要进行试验，以检验混凝土的抗折强度是否符合建筑工程的使用要求。
3. 泌水性和干缩性混凝土的泌水性和干缩性也是检查混凝土质量的重要指标。
泌水性是指水分从混凝土中渗透出来的速度，它与混凝土的强度、密度、骨料品种等因素有关。
干缩性则是指混凝土在干燥过程中会由于失去水分而收缩，从而产生体积缩小的现象。
这两个指标的检测方法较为复杂，需要可靠的测试设备和专业技术。
4. 密度、气孔率、坍落度等性能除上述指标外，混凝土的密度、气孔率、坍落度等性能也是检查混凝土质量的重要指标。
混凝土的密度和气孔率直接影响到混凝土材料的强度和耐久性，所以需要检测。
而坍落度则是指混凝土在混凝土自重和震动振动的作用下，能够自由流动的程度，它对混凝土的施工、浇筑和抹灰工作有着重要的影响。
5. 异常现象的检测在施工过程中，还需要检测混凝土中是否存在一些异常现象，如裂缝、空鼓、沉降等。
这些现象的存在会影响到混凝土的强度和使用寿命，因此及早发现、及时处理尤为重要。
总之，混凝土的检查指标是保证建筑工程安全和质量的重要保障。
在施工前，需要通过有效的检测手段和检测设备来检测混凝土的各项指标，以保证混凝土工程的品质和安全性。
x水泥混凝土干缩性作业指导书解析
文件编号：作业指导书(水泥混凝土干缩性试验)编写：日期：审核：日期：批准：日期：受控状态：江苏省交通科学院研究有限公司中心试验室（江苏省交通工程质量检测中心）目录1检测设备及开展项目2.仪器设备操作规程3检测工作主要程序及样品处理4.检测操作规程5.测量结果，数据处理规定6.测量不确定报告7.原始记录表1.检测设备及开展项目2.仪器设备的操作规程2.1试模：规格为100m*100m*400m或100mm*100mm*515mm的金属试模，两个端板的中心有放置测钉的孔，用于安装测钉。
2.2测钉：以不锈的金属制成。
2.3测长仪器：①测量标距为540mm～600mm，允许偏差为0.01mm的测微计（附有标准棒）。
②其它测长仪，至少达到0.002％的相对测量精度。
③测量混凝土变形的装置应具有殷钢或石英玻璃制作的标准杆，以便在测量前及测量过程中校核仪器的读数。
2.4干缩室（箱）：室(箱)内控制温度为202，相对湿度为60％5％，室（箱）内配有温度、湿度自动记录仪，记录温度、湿度变化。
置于恒温室中的干缩内须放干燥剂取湿。
3.检测工作主要程序及样品处理本方法适用于不同水泥混凝土干缩性能的比较，本方法规定集料公称最大粒径不大于26.5mm。
引用标准：T 0551—2005《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》3.1干缩率试验以三个试件为一组。
混凝土的拌和、成型按下方法进行。
3.1.1水泥混凝土的拌和参照T 0521—2005《水泥混凝土拌和物的拌和于现场取样方法》。
成型前试模内壁涂一层矿物油。
3.1.2取拌和物的总量至少应比所需量高20％以上，并去除少量混凝土拌和物代表样，在5min内进行坍落度或维勃试验，认为合格后。
应在15min内开始制件或其它试验。
3.1.3对于坍落度小于25mm时，可采用 25mm的插入式振捣棒成型。
拌和物分厚度大致相等的两层装入试模。
以试模的纵轴为对称轴，呈对称方式填料。
插入密度以每层分三次插入。
水泥稳定钢渣-碎石道路基层材料干缩性质试验研究
水泥稳定钢渣-碎石道路基层材料干缩性质试验研究陈勇鸿;孙艳华;高伏良;吴超凡【摘要】Dehydration contraction tests were carried out on five cement stabilized steel slag-crushed stone road base materials with various contents of proportions. Test results and result analyses indicate that the dehydration contraction strain increases with elapsing time at decreasing rates. The dehydration contraction strain increases with increasing dehydration rate, which varies little with differences materials. The coefficient of dehydration contraction increases with elapsing time rapidly for the initial seven days and slower thereafter. Reasonable utilization of steel slag in road base materials can not only achieve environmental and economic interests, but also effectively delay the formation of reflection cracking in asphalt pavements.%对5种水泥稳定不同比例钢渣-碎石道路基层材料进行了干缩试验,试验结果及对试验结果的分析显示:钢渣-碎石材料的失水率与于缩应变随时间的增加而逐渐增加,但时间越长增加得越缓慢.干缩应变随失水率的增加而增加,不同比例钢渣-碎石的干缩应变与失水率的关系趋势大体一致.干缩系数随时间的增加而增加,前7天的增加迅速,而后逐渐变缓；钢渣比例越大,干缩系数越小.合理利用钢渣作为道路基层材料,不但可以实现环保和经济的双重效益,还可以有效减缓沥青路面反射裂缝的形成.【期刊名称】《公路工程》【年(卷),期】2012(037)005【总页数】4页(P202-205)【关键词】道路基层;水泥稳定;钢渣;碎石;干缩【作者】陈勇鸿;孙艳华;高伏良;吴超凡【作者单位】湖南省娄新高速公路建设开发有限公司,湖南娄底 417000;湖南省娄新高速公路建设开发有限公司,湖南娄底 417000;湖南省长湘高速公路建设开发有限公司,湖南长沙 410000;湖南省交通科学研究院,湖南长沙 410015【正文语种】中文0 引言钢渣是炼钢工业中在氧气顶吹转炉里将生铁转换为钢铁或在电弧炉里熔化废钢所形成的副产品，是造渣剂(CaO、CaF2)与生铁中的SiO2等反应排出的熔融渣［1］。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土干缩性试验方法
1目的、适用范围和引用标准
本方法规定了在恒温恒湿条件下，测定水泥混凝土试件由于失去水而引起的轴向长度变形的方法。
本方法适用于不同混凝土干缩性能的比较，规定了集料公称最大粒径不大于26.5mm。
2仪器设备
1）试模：规格为100mm×100mm×400mm或100mm×100mm×515mm的金属试模，两个端板的中心有放置测钉的孔，用于安装测钉。
2）测钉：不锈的金属制成
3）测长仪器：
a．测量标距为540mm-600mm，允许偏差为0.01mm的测微计（附有标准棒）
b．其他测长仪，至少达到0.002%的相对测量精度
c．测量混凝土变形的装置应具有殷钢或石英玻璃制作的标准杆，以便在测量前及测量中校核仪器的读数
d．干缩箱：箱内控温度为20±2℃，相对湿度为60%±5%，箱内配有温度、湿度自动记录仪，记录温度、湿度变化。
置于恒温室中的的干缩箱需放干燥剂去除湿。
3试验步骤
3.1干缩率试验以三个试件为一组，混凝土拌合、成型按T0551规定进行。
3.2如果采用预埋测钉，将干净的测钉安置在试模两头端板的中心孔中。
成型试件的过程中，应防止测钉脱落。
试件成型后送养护室养护，约2h-4h后抹平表面，并防止水珠滴在试件表面。
试件应带模养护1d-2d（视混凝土实际强度而定）。
3.3如果采用后埋测钉，成型试件后，试件应带模养护1d-2d（视混凝土实际强度而定）。
拆模后，立即用环氧树脂或其它化学粘结剂加固轴心测钉。
3.4试件应在3d龄期（从混凝土搅拌加水时计算）从标准养护室取出，并立即移入干缩箱内测定初始长度（含测头）。
初始长度应重复测定三次，取算术平均值作为基准长度的测定值。
3.5从移入干缩箱日起计算，在1、3、7、14、28、60、90、120、150、180d测定试件的长度。
3.6测量前应先用标准杆校正仪器的零点，并在半天的测定过程中至少校核1-2次（其中一次在全部试件测完后）。
如符合时发现零点与原值的偏差超过±0.01mm，应调零后重新测定。
3.7试件每次在收缩仪上放置的位置、方向应保持一致，为此，应在试件上标明相应的记号。
试件在放置和取出时应仔细，不能碰撞表架及表杆，否则应重新校核零点。
每次读数应重复3次。
3.8试件经测长和称量后，将底面架空置于不吸水的硬质网格垫上，连同垫板放在试件架上，试件之间的间距应不小于30mm。
（湿试件和干试件应分开储存）
3.9需要测定混凝土自收缩的试件，在3d龄期时从标准养护室取出立即密封处理。
密封处理可采用金属套或蜡封，采用金属套时时间装入后应盖严焊死，不得留有任何缝隙。
外露的测头周围应用石蜡封堵。
蜡封时至少应涂蜡3次，每次涂蜡前应用浸蜡的纱布裹严，蜡封完毕后应套塑料布。
收缩试验期间，试件应无质量变化，在180d内质量变化不超过10g，否则无效。
4试验结果计算
某一龄期混凝土的干缩率按下式计算
Sd---龄期d天的混凝土干缩率%
L0---试件的测量标距，等于混凝土试件的长度（不计测头突出部分），减去2倍侧头埋入深度mm
X01---试件的初始长度（含测头）（mm）
X t1---龄期t天时干缩长度测值（含测头）（mm）
取三个试件干缩率的算术平均值为试验结果，干缩率计算精确到0.0001%。
砂浆收缩试验
1本方法适用于测定砂浆的自然干燥收缩值。
2仪器设备
1）立式砂浆收缩仪：标准杆长度为176±1mm，测量精度为0.01mm 2）收缩头：应由黄铜或不锈钢加工而成
3）试模：应用40mm×40mm×160mm棱柱体，且在试模的两个端面中心，应各开一个￠6.5mm的孔洞。
3试验步骤：
3.1将收缩头固定在试模两端面的孔洞中，收缩头露出试件端面8
±1mm；
3.2将拌合好的砂浆装入试模中，用水泥胶砂振动台振动密室，置
于20±5℃的室内，4h后抹平砂浆表面，砂浆带模在标准养护条件（温度：20±2℃，相对湿度为90%以上）养护7d后，方可拆模，并编号，标明测试方向；
3.3将试件移入温度20±2℃，相对湿度为60±5%的试验室中预制
4h，按标明的测试方向立即测定试件的初始长度，测定前，采用标准杆调整收缩仪的百分表的原点；
3.4测定初始长度后，将砂浆试件置于温度20±2℃，相对湿度为
60±5%的室内，然后第7、14、21、28、56、90d分别测定试件的长度，即为自然干燥后长度。
4砂浆自然干燥收缩值按下式计算
L0---试件成型后7d的长度即为初始长度mm
L---试件的长度160mm
Ld---两个收缩头埋入砂浆中长度之和，即为20±2mm
Lt---相应为t天（7、14、21、28、56、90d）时试件的实测长度mm 5试验结果
5.1取三个试件测值的算术平均值作为干燥收缩值，当一个值与平均值偏差大于20%时，应剔除；当两个值超过20%时结果无效。
5.2每块试件的干燥收缩值取二位有效数字，精确至10×10-6。
