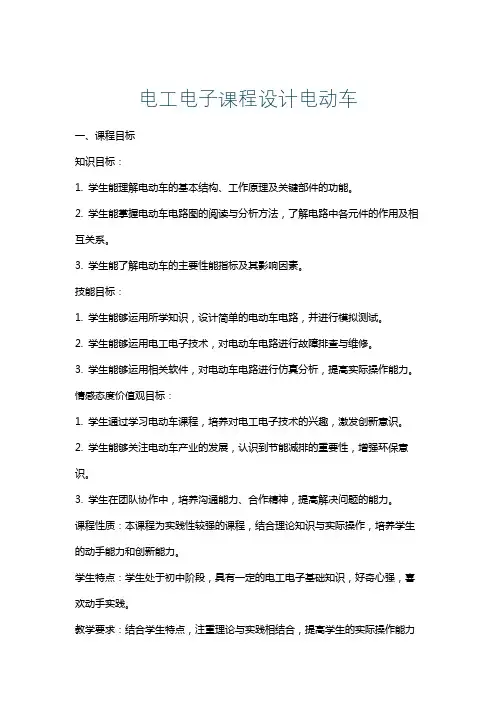

电工电子课程设计电动车
电工电子课程设计电动车一、课程目标知识目标：1. 学生能理解电动车的基本结构、工作原理及关键部件的功能。
2. 学生能掌握电动车电路图的阅读与分析方法，了解电路中各元件的作用及相互关系。
3. 学生能了解电动车的主要性能指标及其影响因素。
技能目标：1. 学生能够运用所学知识，设计简单的电动车电路，并进行模拟测试。
2. 学生能够运用电工电子技术，对电动车电路进行故障排查与维修。
3. 学生能够运用相关软件，对电动车电路进行仿真分析，提高实际操作能力。
情感态度价值观目标：1. 学生通过学习电动车课程，培养对电工电子技术的兴趣，激发创新意识。
2. 学生能够关注电动车产业的发展，认识到节能减排的重要性，增强环保意识。
3. 学生在团队协作中，培养沟通能力、合作精神，提高解决问题的能力。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。
学生特点：学生处于初中阶段，具有一定的电工电子基础知识，好奇心强，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
在教学过程中，关注学生的个体差异，因材施教，使每位学生都能在课程中取得进步。
二、教学内容1. 电动车基本结构与工作原理- 电动车概述- 电动车关键部件（电机、电池、控制器等）及其功能- 电动车的工作原理及分类2. 电动车电路分析与设计- 电路图阅读与分析方法- 电路中各元件的作用及相互关系- 简单电动车电路设计及模拟测试3. 电动车性能指标与影响因素- 主要性能指标（速度、续航里程、功率等）- 影响性能的因素（电机效率、电池容量、控制器性能等）4. 电动车故障排查与维修- 常见故障现象及原因- 故障排查方法与步骤- 维修工具与设备的使用5. 电动车电路仿真分析- 仿真软件的使用方法- 电动车电路仿真案例分析- 仿真实验操作与结果分析教学内容安排与进度：第一周：电动车基本结构与工作原理第二周：电动车电路分析与设计第三周：电动车性能指标与影响因素第四周：电动车故障排查与维修第五周：电动车电路仿真分析教材章节：《电工电子技术与实践》第三章：电机与控制《电工电子技术与实践》第四章：电源及其应用《电工电子技术与实践》第六章：电路仿真与设计教学内容紧密结合教材，注重理论与实践相结合，通过循序渐进的教学安排，使学生掌握电动车相关知识和技能。
电工电课程设计
电工电课程设计一、教学目标本节课的教学目标是让学生掌握电工电子基础知识，包括电路的基本概念、电路元件的功能和特点、基本电路的分析方法等。
通过学习，使学生能够运用所学知识分析和解决实际问题。
1.了解电路的基本概念，如电路、电流、电压、电阻等。
2.掌握电路元件的功能和特点，如电源、开关、导线、电阻、电容、电感等。
3.学习基本电路的分析方法，如欧姆定律、基尔霍夫定律等。
4.能够运用所学知识分析和解决实际电路问题。
5.学会使用电工测量仪器和工具，如万用表、电压表、电流表等。
情感态度价值观目标：1.培养学生对电工电子学科的兴趣和好奇心。
2.培养学生动手实践能力和团队合作精神。
二、教学内容根据教学目标，本节课的教学内容主要包括以下几个方面：1.电路的基本概念：电路、电流、电压、电阻等。
2.电路元件的功能和特点：电源、开关、导线、电阻、电容、电感等。
3.基本电路的分析方法：欧姆定律、基尔霍夫定律等。
4.电工测量仪器和工具的使用：万用表、电压表、电流表等。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用以下教学方法：1.讲授法：教师讲解电路的基本概念、电路元件的功能和特点、基本电路的分析方法等。
2.讨论法：学生分组讨论实际电路问题，培养学生的思考和分析能力。
3.案例分析法：分析实际案例，使学生能够将所学知识应用于实际问题。
4.实验法：学生动手进行电工实验，掌握电工测量仪器和工具的使用方法。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用合适的电工电子教材，为学生提供系统性的知识学习。
2.参考书：提供相关的电工电子参考书，方便学生深入理解所学内容。
3.多媒体资料：制作课件、视频等多媒体资料，帮助学生更直观地理解电路原理。
4.实验设备：准备实验所需的仪器和设备，如万用表、电压表、电流表等，让学生亲自动手实践。
五、教学评估为了全面、客观、公正地评估学生的学习成果，本节课的教学评估将采用以下方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和积极性。
电工电子理论课程设计
电工电子理论课程设计一、教学目标本课程旨在通过学习电工电子理论，使学生掌握电路基本概念、电子元件特性及基本电路分析方法。
知识目标具体包括：1.理解电路的基本元件和基本定律，如欧姆定律、基尔霍夫定律。
2.熟悉常见电子元件的功能和特点，如电阻、电容、电感、二极管、晶体管等。
3.掌握简单电路的分析和设计方法，包括串联电路、并联电路、叠加原理和戴维南-诺顿定理。
技能目标则侧重于：1.学生能够运用所学的理论知识进行基本电路的搭建、测试和分析。
2.学会使用电子仪器仪表，如万用表、示波器等。
3.培养运用电工电子知识解决实际问题的能力。
情感态度价值观目标则着重于：1.培养学生对电工电子学科的兴趣和好奇心，激发继续学习的动力。
2.培养学生的实践能力和创新精神，使其能够在实际工作中应用所学知识。
3.增强学生的团队合作意识，通过实验和项目培养协作能力。
二、教学内容依据课程目标，教学内容将围绕电路基本概念、电子元件特性及基本电路分析方法展开。
具体包括：1.电路基本概念：电流、电压、电阻的概念及其关系。
2.基本电路定律：欧姆定律、基尔霍夫定律的应用。
3.电子元件：电阻、电容、电感、二极管、晶体管等的基本特性和应用。
4.电路分析方法：串联电路、并联电路、叠加原理、戴维南-诺顿定理的分析与应用。
5.实验操作：基本电路的搭建、测试和分析，电子仪器仪表的使用。
教学大纲将按照教材的结构进行，确保理论与实践相结合，注重培养学生实际操作能力。
三、教学方法为了提高学生的学习兴趣和主动性，将采用多种教学方法结合的方式：1.讲授法：用于理论知识的讲解，确保学生对概念和原理有清晰的认识。
2.讨论法：鼓励学生针对实际案例进行讨论，培养分析和解决问题的能力。
3.案例分析法：通过分析具体案例，使学生能够将理论知识应用到实际情境中。
4.实验法：通过动手实验，加深学生对电路原理和电子元件特性的理解。
四、教学资源教学资源的选择和准备将紧密结合教学内容和教学方法：1.教材：选用权威、实用的电工电子理论教材作为核心资源。
电工电子学教学设计
电工电子学教学设计引言：电工电子学是电气工程专业中的一门重要课程，涵盖了电工基础、电子电路和控制系统等内容。
它是电气工程学习的基础，也是电气工程师必备的核心知识之一。
本文将对电工电子学的教学设计进行探讨，结合学生的学习特点和教学目标，提出一种有效的教学设计方案。
一、教学目标1. 理解电工电子学的基本概念和基本原理；2. 掌握常见电子元器件的工作原理和使用方法；3. 能够进行电子电路的仿真和实验设计；4. 培养学生的分析和解决电子电路问题的能力；5. 培养学生的团队合作和创新意识。
二、教学内容电工电子学的教学内容包括电工基础、电子电路和控制系统三个部分。
1. 电工基础：电工基础是电工电子学的基础，主要包括直流电路和交流电路的基本概念和分析方法。
教师可以通过讲解理论知识和示例问题，引导学生理解电流、电压、电阻和功率等基本概念，掌握欧姆定律和基尔霍夫定律等基本分析方法。
2. 电子电路：电子电路是电工电子学的核心内容，主要包括放大电路、数字电路、滤波电路和稳压电路等。
教师可以通过理论讲解和实例分析，帮助学生掌握常见电子元器件的工作原理和使用方法，了解电子电路的设计和分析方法，培养学生的创新意识和问题解决能力。
3. 控制系统：控制系统是电工电子学的延伸内容，主要包括模拟控制系统和数字控制系统两部分。
教师可以通过讲解控制系统的基本概念和控制方法，引导学生了解控制系统的设计和应用，培养学生的团队合作和实践能力。
三、教学方法为了达到教学目标，我们可以选择以下教学方法：1. 理论讲解：通过课堂教学，教师可以向学生传授电工电子学的基本概念、原理和分析方法，帮助学生建立起系统的知识体系。
2. 示例分析：通过示例问题的讲解和分析，教师可以帮助学生理解电子电路的设计和分析方法，培养学生的问题解决能力和创新思维。
3. 实验设计：通过实验教学，教师可以引导学生进行电子电路的仿真和实验设计，让学生亲自动手，增强他们的实践能力和团队合作意识。
电工电子技术学习指导课程设计
电工电子技术学习指导课程设计1. 课程设计目的本课程设计的目的是为电工电子技术学习者提供指导，使其能够全面、系统地掌握电工电子技术的基本理论和技能，具备工程实践能力，掌握现代电工电子技术的新发展、新技术、新应用，为日后的职业发展打下坚实基础。
2. 课程设计大纲2.1 电工电子技术基础•电力基础知识•电磁场基础知识•电路基础知识•半导体基础知识•电子器件基础知识2.2 电力电子技术•交流与直流驱动技术•变频技术•逆变技术•开关电源技术•中高压变频器技术2.3 控制系统技术•自动化控制系统理论及应用•传感器与执行器技术•PLC控制技术•HMI与SCADA技术2.4 电机技术•感应电动机及调速控制•直流电动机及调速控制•电机保护技术2.5 电气安全及维护技术•电气安全管理制度•安全用电知识•电气故障检修技术•电器设备预防性维护技术3. 课程设计具体安排3.1 技术讲解本课程采用理论讲解与实际案例相结合的方式，通过讲解电工电子技术各个方面的基本理论、原理及技术特点，帮助学员更好地理解掌握知识，并开展综合实验、现场观摩等教学活动，帮助学员通过实践提高技能，培养实际操作经验。
3.2 设计任务在本课程中，学员需要完成一些与学习内容相关的实际任务，例如制作一个简单的电路板、控制系统等，为实操提供更加具体的指导，并检验学员的掌握情况。
3.3 课程结业学员完成全部课程学习、实训任务并通过考核后，将获得电工电子技术学习指导课程结业证书，以资证明。
4. 课程设计考核本课程设计采用两种考核方式：理论笔试和实际操作考核，其中理论笔试试卷涵盖电工电子技术基础知识、电力电子技术、控制系统技术、电机技术、电气安全及维护技术等方面。
实际操作考核则根据完成的实训任务给出评分。
5. 总结电工电子技术学习指导课程的设计旨在为广大电工电子技术学习者提供全方位的指导与帮助，帮助他们全面掌握电工电子技术方面的基本理论与技能，从应用的角度解决实际的工程问题。
电工电子学课课程设计
电工电子学课课程设计一、教学目标本节课的教学目标是让学生掌握电工电子学的基本概念和原理，培养学生对电工电子学实验的操作能力和分析问题的能力。
具体分为以下三个部分：1.知识目标：学生能够理解电路的基本组成、电路定律和电子元件的工作原理，掌握基本的电路分析和设计方法。
2.技能目标：学生能够运用所学知识进行简单的电路搭建和故障排查，具备电工电子实验的基本操作技能。
3.情感态度价值观目标：培养学生对电工电子学的兴趣和好奇心，增强学生对科学探究的热爱，培养学生的团队合作意识和创新精神。
二、教学内容本节课的教学内容主要包括以下几个部分：1.电路的基本组成和电路定律：介绍电路的电源、负载、保护元件等基本组成部分，讲解欧姆定律、基尔霍夫定律等基本电路定律。
2.电子元件的工作原理：介绍电阻、电容、电感等基本电子元件的工作原理和特性。
3.电路分析和设计方法：讲解节点分析、支路分析等基本的电路分析方法，以及电路设计的基本原则。
4.电工电子实验操作：介绍电工电子实验的基本操作步骤和方法，包括实验仪器的使用、电路的搭建和调试等。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：通过教师的讲解，使学生掌握电路的基本概念和原理。
2.讨论法：通过小组讨论，激发学生的思考，培养学生的团队合作意识和问题解决能力。
3.案例分析法：通过分析实际案例，使学生能够将理论知识应用到实际问题中。
4.实验法：通过电工电子实验，培养学生的操作能力和实验技能，加深学生对电路的理解。
四、教学资源为了支持教学内容的实施和教学方法的应用，将准备以下教学资源：1.教材：选用权威的电工电子学教材，为学生提供系统的理论知识学习。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作PPT、视频等多媒体资料，直观展示电路的原理和实验操作。
4.实验设备：准备充足的实验设备，确保每个学生都能进行实验操作。
五、教学评估本节课的教学评估将采用多元化评估方式，全面客观地评价学生的学习成果。
电工与电子课程设计
电工与电子课程设计一、课程目标知识目标：1. 让学生掌握电路基本原理，包括欧姆定律、基尔霍夫定律等，并能够运用这些原理分析简单电路。
2. 培养学生理解并应用常用电子元件的特性，如电阻、电容、二极管、晶体管等，并能进行相应电路的设计。
3. 使学生了解电工与电子技术在实际应用中的发展现状，掌握至少一种电路仿真软件的基本操作。
技能目标：1. 培养学生具备设计、搭建和调试简单电路的能力，能够解决实际问题。
2. 提高学生运用所学知识分析电路故障、提出改进措施的能力。
3. 培养学生团队协作能力，能够在团队项目中发挥各自专长，共同完成项目任务。
情感态度价值观目标：1. 培养学生热爱电工与电子科学，增强学生投身电工与电子行业的信心和决心。
2. 培养学生严谨的科学态度，养成良好的实验操作习惯，注重安全意识。
3. 引导学生关注电工与电子技术在生活中的应用，激发学生的创新意识和环保意识。
本课程针对高中年级学生，结合电工与电子学科特点，注重理论与实践相结合，培养学生具备一定的电路设计、搭建和调试能力。
课程目标旨在让学生在掌握基本知识的基础上，提高实际操作技能，培养团队协作精神，增强对电工与电子科学的兴趣和热爱。
通过本课程的学习，为学生未来在电工与电子领域的发展奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 电路基本原理：涵盖欧姆定律、基尔霍夫定律等基本电路定律，分析简单电路的原理和计算。
2. 常用电子元件：介绍电阻、电容、二极管、晶体管等元件的原理、特性及应用。
3. 电路分析与设计：学习并掌握电路分析方法，如节点分析、回路分析等，并运用所学知识设计简单电路。
4. 电路仿真软件：学习并掌握至少一种电路仿真软件（如Multisim、Proteus 等）的基本操作，进行电路仿真实验。
5. 实践操作：设计、搭建和调试简单电路，培养学生动手能力和实际操作技能。
6. 故障分析与改进：分析电路故障，提出改进措施，提高学生解决问题和优化电路的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目声光双音门铃电路班级
学号
姓名
时间 2012年11月
一、电路设计内容介绍
我要设计的是声光双音门铃电路。
所谓“声光双音门铃”是将门铃声音控制
和闪光过程结合起来的门铃电路的扩展电路之一。
门铃声响起的同时伴随闪光，
可避免门铃声与其他铃声或邻居的门铃声相混淆，。
“双音”是指按下门铃开关时，扬声器发出“叮”的声音，松开开关后，扬
声器发出“咚”的余音。
“声光”即指在门铃声响起到消失的一段时间内，都伴
随有闪光。
我所设计的闪光方式为两只LED灯以一定频率交替闪烁。
电路分为两部分：双音门铃电路、闪烁灯光电路，均由555定时器构成多谐
振荡器组成。
555定时器是中规模集成时间基准电路, 可以方便地构成各种脉冲
电路。
由于其使用灵活方便、外接元件少, 因而在波形的产生与变换、定时、
报警、家用电器等领域得到了广泛应用。
双音门铃电路是利用定时器构成多谐
振荡器组成。
二、电路
¸
三、原理
（1）双音门铃部分：
电路原理图如图所示。
未按门铃按AN钮时,UC3两端电压为零,555的R复位端有效、输出③脚为0,门铃不响。
按下门铃AN, 二极管正向导通, 给电容C3充电, 使UC3两端电压接近+5V、R=1, 555芯片工作. 按门铃AN的同时D导通, +5V经过D、R1、R2向电容C1充电。
当充电至UC1»2/3V CC时,555定时器置0,输出跳变为低电平；同时, 泄放开关导通, 电容C1--电阻R2-⑦脚--地开始放电。
当电容放电至UC«1/3V CC时,555定时器置1,输出电位又跳变为高电平, 同时泄放开关VT截止, 电容C1重新开始充电,重复上述过程。
如此周而复始, 电路产生振荡。
松开门铃AN,二极管截止,C3通过R1产生放电回路。
放电至1/3电源电压(即1.4V)时,555复位, 停止振荡。
综上所述, 静态时门铃不响, 按下时按f1频率响,扬声器发出“叮”的声音。
松开时按f2频率响, 扬声器发出“咚”的声音,“咚”声余音的长短可通过改变R3（图中为定值电阻R1）的数值来改变。
（2）灯光电路部分
如图右半部分，555、C、R5、R6共同组成第二个多谐振荡器，③脚输出的高低电平驱动LED1，LED2，使之轮流发光。
R7、R8是保护电阻。
电路中最核心的部分就是两个多谐振荡器的4脚相连，通过UC3来控制两个芯片的工作，从而实现声光同步。
四、元件清单
注：蜂鸣器为5V。
五、相关计算
按门铃AN时振荡频率：
f=1/(T1+T2)
T1=0.693*(R1+R2)C1 T2=0.693*R2C1
松开门铃AN这段时间的振荡频率：
f=1/(T1+T2)
T1=0.693*(R1+R2)*C1 T2=0.693*R2*C1
松开门铃AN,门铃维持响的时间约为1.3*R3*C3。
六、multisim仿真
1、仿真电路图
2、示波器显示波形Xsc1：
Xsc2：
七、总结与感想
这是我第一次做电工电子学技术课程设计，因为以前没有这方面经验，所以设计的过程挺曲折的。
但完成设计后，我受益匪浅，既巩固了课本知识又学到了许多关于Multisim应用软件的操作知识
通过设计这个门铃电路，我进一步理解了555定时器的基本原理，只要在555外部配上几个适当的阻容元件,就可以构成单稳态触发器、多谐振荡器等脉冲产生与整形电路,在定时、防盗报警器等方面都可以应用。
通过改变阻容元件的参数，可以产生各种各样的脉冲。
最重要的是掌握了555定时器的制作技能，能通过运用555定时器原理制作简单的小制品。
在设计电路的过程中，我也掌握了很多不甚了解的电子元件的使用方法，如蜂鸣器的接法、发声原理等等。
通过这次课程设计，也提高了我们文献检索的能力，特别是如何利用Internet检索需要的文献资料。
