晶体结构基本规则
第2章 晶体结构讲解

第2章晶体结构为了便于对材料进行研究,常常将材料进行分类。
如果按材料的状态进行分类,可以将材料分成晶态材料,非晶材料及准晶材料。
因所有的晶态材料有其共同的规律,近代晶体学知识就是为研究这些共同规律而必备的基础。
同时为了研究非晶材料与准晶材料及准晶材料也必须以晶体学理论做为基础。
在一般的教材中对晶体学的基础知识已经有了不同深度的阐述,作为辅导教材,对教科书上已经有较多阐述的内容,本章中就简要的进行说明,而重点在于用动画形式,将在教材中难以用文字表达清楚的内容进行较多的阐述,加深对教材内容的理解记忆2.1晶体学基础2.1.1 空间点阵和晶胞具有代表性的基本单元(最小平行六面体)作为点阵的组成单元,称为晶胞。
将晶胞作三维的重复堆砌就构成了空间点阵。
为了便于分析研究晶体中质点的排列规律性,可先将实际晶体结构看成完整无缺的理想晶体并简化,将其中每个质点抽象为规则排列于空间的几何点,称之为阵点。
这些阵点在空间呈周期性规则排列并具有完全相同的周围环境,这种由它们在三维空间规则排列的阵列称为空间点阵,简称点阵。
同一空间点阵可因选取方式不同而得到不相同的晶胞<晶胞、晶轴和点阵矢量>根据6个点阵参数间的相互关系,可将全部空间点阵归属于7种类型,即7个晶系。
按照"每个阵点的周围环境相同"的要求,布拉菲(Bravais A.)用数学方法推导出能够反映空间点阵全部特征的单位平面六面体只有14种,这14种空间点阵也称布拉菲点阵。
空间点阵是晶体中质点排列的几何学抽象。
1 空间点阵最初人们认为凡是具有规则外形的天然矿物均为晶体。
但现在人们认识到晶体的规则的几何外形是内部结构规律的外在反映. 近代的科学研究表明了下面的两个基本事实:1)如果说某一种材料是晶体,其基本的特征是:组成该材料的内部的微观粒子(原子,分子,离子等)在三微的空间做有规则的周期性的排列。
2)这种排列的规律决定了材料的性能。
根据这样的事实我们可以抽象出个的重要概念即空间点阵。
晶体结构笔记-固体物理学

晶体结构一、晶体、准晶体和非晶体材料结构特征与差别(1)晶体结构:整个晶体是一个完整的单一结构,即结晶体内部的微粒在三维空间呈高度有规律地、周期性地排列,或者说晶体的整体在三维方向上由同一空间格子构成,整个晶体中质点在空间的排列为长程有序,且具有各向异性。
(2)准晶体结构:既不同于晶体,也不同于非晶态,原子分布不具有平移对称性,但仍有一定的规则,且呈长程的取向性有序分布,可认为是一种准周期性排列。
一位准晶:原子有二维是周期分布的,一维是准晶周期分布。
一维准晶模型————菲博纳奇(fibonacci)序列。
其序列以L→L+S S →L(L,S分别代表长短两段线段)的规律增长,若以L为起始项,则会发现学列中L可以成双或成单出现,而S 只能成单出现,序列的任意项均为前两项之和,相邻的比值逐渐逼近i,当n →∞时,i=(1+√5)/2。
二维准晶,一种典型的准晶结构是三维空间的彭罗斯拼图(Penrose)。
二维空间的彭罗斯拼图由内,角为36度、144度和72度、108度的两种菱形组成,能够无缝隙无交叠地排满二维平面。
这种拼图没有平移对称性,但是具有长程的有序结构,并且具有晶体所不允许的五次旋转对称性。
三维准晶,原子在三维上的都是准周期分布包括二十面体准晶,立方准晶。
准晶体质点在空间排列为长程取向,没有长程平移周期性。
(3)非晶体结构:非晶体是内部质点在三维空间不成周期性重复排列的固体,具有近程有序,但不具有长程有序。
外形为无规则形状的固体。
非晶体具有各向同性,非晶体无固定的熔点,它的熔化过程中温度随加热不断升高。
二、原胞、基矢的概念,晶面晶向的表示,对称性和点阵基本类型(1)原胞与基矢:能完整反映晶体内部原子或离子在三维空间分布之化学-结构特征的平行六面体单元,最小的周期重复单元称作点阵的原胞。
以原胞的边长为点阵基矢构成平移矢量为基矢。
任意格矢为R=m1a1+m2a2+m3a3,定义表明,晶体在不同方向上,晶体的物理性质不同,也表明点阵是无限大的。
14种晶体结构

14种晶体结构晶体是由原子、分子或福隔离子按照一定的空间规则排列而成的有序固体。
晶体结构是指晶体中原子、离子或分子排列的规则和顺序。
在固体物质中,晶体结构的种类有很多种,其中比较常见的有以下14种:1. 立方晶体结构:最简单的晶体结构之一,具有三个等长的边和六个等角,包括简单立方、体心立方和面心立方三种类型。
2. 六方晶体结构:其晶胞的基本结构是六方密堆,其中最典型的就是六方晶体和螺旋晶体。
3. 正交晶体结构:晶胞具有三个不相互垂直的晶轴,分别被称为a、b 和c 轴,是最常见的晶体结构之一。
4. 单斜晶体结构:晶胞具有两个不相互垂直的晶轴,是晶体结构中的一种。
5. 三方晶体结构:具有三个相等的轴,夹角为60度,最常见的晶体结构之一是石英。
6. 菱晶体结构:晶胞内部有四面体结构,是一种简单的晶体结构。
7. 钙钛矿晶体结构:一种具有钙钛矿结构的晶体,包括钙钛矿结构和螺旋钙钛矿结构。
8. 蜗牛晶体结构:晶胞的形状像一只蜗牛的壳,是晶体结构中的一种。
9. 立方密排晶体结构:晶胞的结构是立方密排,是晶体结构中的一种。
10. 体心立方晶体结构:晶体结构的晶胞中有一个原子位于晶体的中心,是晶体结构中的一种。
11. 面心立方晶体结构:晶体结构的晶胞的各个面的中心有一个原子,是晶体结构中的一种。
12. 钻石晶体结构:晶体结构的晶胞构成了一种钻石结构,是晶体结构中的一种。
13. 银晶体结构:晶体结构的晶胞构成了一种银结构,是晶体结构中的一种。
14. 锶钛矿晶体结构:晶体结构的晶胞构成了一种锶钛矿结构,是晶体结构中的一种。
晶体结构的种类繁多,每种晶体结构都有其独特的结构特点和性质,对晶体的物理和化学性质有着重要的影响。
研究晶体结构不仅可以帮助我们更好地了解晶体的构成和性质,还有助于我们在材料科学、物理化学等领域的应用和研究。
因此,对晶体结构的研究具有重要的科学意义和应用价值。
晶体结构

1、点阵:按连接其中任意两点的向量进行平移后,均能复原
的一组点。 如 等径密置球
. a. . . . . . . .
3a
特点:①点阵是由无限多个点组成;
②每个点周围的环境相同;
③同一个方向上相邻点之间的距离一样.
晶体结构 = 点阵+结构基元
1、直线点阵:一维点阵 如:结构 结构基元:
点阵
.
a
.
2a
六、晶面指标(符号)和有理指数定律: 由于不同方向的晶面结构微粒排列的情况不同,导致物理 性质不一样——各向异性。
用晶面表示不同的平面点阵组,那晶面在三个晶轴上的倒
易截数之比——晶面指标。 如图 某晶面在坐标轴上的截面 截距
z
4c
2a , 3b , 4c
y
c b 2 3 4 截数 a 3b 1 1 1 2a 倒易截数 (643) 2 3 4 x 倒易截数之比:1/2:1/3:1/4 = 6:4:3 ,为整数 1 1 1 符号化—倒易截数之比: : : h : k : l hkl 为晶面指标 r s t
a b c , 900
一个 6 或 6
一个 4 或 4 一个 3 或 3 三个 2 一个 2 无(仅有i )
1200
a b c, 900
a b c, 900
a b c, 900
C2V , D2 , D2 h
, , ;
V , M r , Z , DC 等
Beq ,U eq
原子坐标及等效温度因子: x , y , z;
分子结构参数:键长,键角,最小二乘平面等 绘出分子结构图,晶胞堆积图等 分析结构特征,解释结构与性能之间的关系。
晶体结构

第五章 晶体结构安徽师范大学化学与材料科学学院§51晶体的点阵理论晶体具有按一定几何规律排列的内部结构,即晶 体由原子(离子、原子团或离子团)近似无限地、在三 维空间周期性地呈重复排列而成。
这种结构上的长 程有序,是晶体与气体、液体以及非晶态固体的本 质区别。
晶体的内部结构称为晶体结构。
1. 晶体的结构特征(1)均匀性(2) 各向异性(3) 自发形成多面体外形(4) 具有确定的熔点(5) 对称性(6) X射线衍射2.周期性下面两个图形均表现出周期性:沿直线方向,每 隔相同的距离,就会出现相同的图案。
如果在图形 中划出一个最小的重复单位(阴影部分所示),通 过平移,将该单位沿直线向两端周期性重复排列, 就构成了上面的图形。
最小重复单位的选择不是唯一的,例如,在图(a) 中,下面任何一个图案都可以作为最小的重复单位。
点的位置可以任意指定,可以在单位中或边缘的任 何位置,但一旦指定后,每个单位中的点的位置必须 相同。
如,不论点的位置如何选取,最后得到的一组点在空间 的取向以及相邻点的间距不会发生变化。
3.结构基元在晶体中,原子(离子、原子团或离子团)周期性地重 复排列。
上面我们在图形找出了最小的重复单位,类似 的,可以在晶体中划出结构基元。
结构基元是指晶体中 能够通过平移在空间重复排列的基本结构单位。
【例1】一维实例:在直线上等间距排列的原子。
一个原子组成一个结构基元,它同时也是基本的化学组成单位。
结构基元必须满足如下四个条件:化学组成相同;空间结构相 同;排列取向相同;周围环境相同。
【例2】一维实例:在伸展的聚乙烯链中,CH2CH2组成一个 结构基元,而不是CH2。
【例3】二维实例:层状石墨分子,其结构基元由两个C原子组 成(相邻的2个C原子的周围环境不同)。
结构基元可以有不同的选法,但其中的原子种类和数目应保 持不变。
晶体结构的基本结构单元

晶体结构的基本结构单元

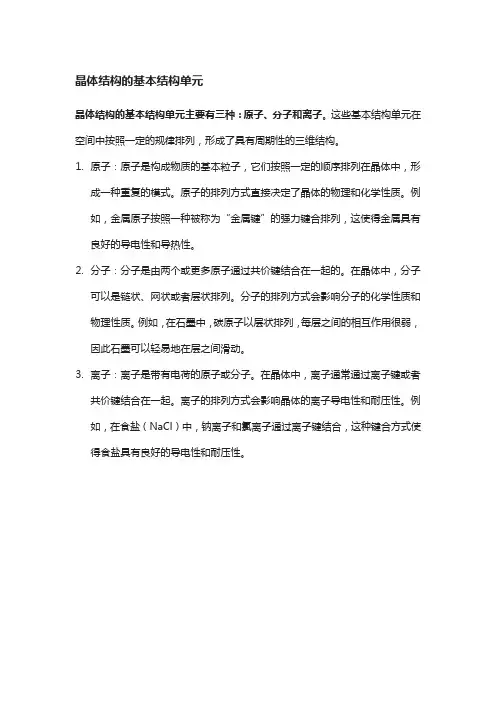

晶体结构的基本结构单元主要有三种:原子、分子和离子。
这些基本结构单元在空间中按照一定的规律排列,形成了具有周期性的三维结构。
1.原子:原子是构成物质的基本粒子,它们按照一定的顺序排列在晶体中,形
成一种重复的模式。
原子的排列方式直接决定了晶体的物理和化学性质。
例如,金属原子按照一种被称为“金属键”的强力键合排列,这使得金属具有良好的导电性和导热性。
2.分子:分子是由两个或更多原子通过共价键结合在一起的。
在晶体中,分子
可以是链状、网状或者层状排列。
分子的排列方式会影响分子的化学性质和物理性质。
例如,在石墨中,碳原子以层状排列,每层之间的相互作用很弱,因此石墨可以轻易地在层之间滑动。
3.离子:离子是带有电荷的原子或分子。
在晶体中,离子通常通过离子键或者
共价键结合在一起。
离子的排列方式会影响晶体的离子导电性和耐压性。
例如,在食盐(NaCl)中,钠离子和氯离子通过离子键结合,这种键合方式使得食盐具有良好的导电性和耐压性。
晶体结构的基本要素

晶体结构的基本要素一、晶体的定义晶体是由原子、离子或分子按照一定的规则排列组成的固体。
晶体的结构是由晶胞重复堆积而成的,晶胞是最小的具有晶体特性的结构单元。
二、晶胞晶胞是晶体结构的基本要素之一。
晶胞是一个有限的空间,由一组原子、离子或分子组成。
晶胞的形状可以是立方体、长方体、正六面体等等,具体取决于晶体的结构类型。
三、晶格晶格是晶体结构的另一个基本要素。
晶格是由一系列规则排列的点构成的空间网格,这些点代表晶胞的位置。
晶格可以看作是无限重复的晶胞。
四、晶体的对称性晶体的对称性是晶体结构的重要特征之一。
晶体可以具有旋转对称性、镜面对称性、反射对称性等等。
晶体的对称性可以通过晶胞的对称元素来描述,如旋转轴、镜面、中心等。
五、晶体的晶系晶体的晶系是晶体结构的分类方式之一。
根据晶胞的对称性和形状,晶体可以分为立方晶系、正交晶系、单斜晶系、三斜晶系、六方晶系和四方晶系六大类。
不同的晶系具有不同的晶胞形状和晶胞参数。
六、晶体的晶体系晶体系是晶体结构的另一种分类方式。
根据晶胞的对称性和晶胞参数,晶体可以分为7个晶体系,包括三斜晶系、单斜晶系、正交晶系、四方晶系、六方晶系、菱方晶系和立方晶系。
每个晶体系都有特定的晶胞参数和对称性要求。
七、晶体的晶体面晶体面是晶体结构的表面。
晶体面可以用晶胞的截面来表示,也可以用晶胞的法线来表示。
晶体面的指数表示了晶面与晶轴之间的相对位置关系。
八、晶体的晶向晶体的晶向是晶体结构的方向。
晶向可以用晶胞的方向向量来表示,也可以用晶胞的方向指数来表示。
晶向可以用来描述晶体的生长方向、晶体的切割方向等。
九、晶体的缺陷晶体的缺陷是指晶体结构中存在的不完美部分。
晶体的缺陷可以是点缺陷、线缺陷或面缺陷。
常见的晶体缺陷包括点缺陷、位错、晶界等。
十、晶体的晶体学参数晶体的晶体学参数是描述晶体结构的重要参数。
晶体学参数包括晶胞参数、晶胞体积、晶胞对称性等。
晶体学参数可以通过X射线衍射等实验手段来确定。
晶体结构与晶体化学-晶体几何学理论基础3

螺旋旋转由两个基本操作——旋转和平移构成。该旋转轴称为螺旋轴。在 点阵中,螺旋轴被限制在旋转轴允许的位置上。为了与点阵相容,平移分 量的量值必须是平行于轴的单位平移的约数。
1.5.2 滑移反映
包含有平移及反映的复合对称操作称为滑移反映。反映面称滑移面,限制 在与镜面相同的位置上。滑移的平移分量必须与在平面中的单位平移t平 行,且其量值为t/2。如果平行于晶胞的棱,称之为轴滑移。如果指向 晶胞的中心或晶胞的任一面的中心,称之为对角线滑移。金刚石型滑移的 值是对角线滑移量的一半,且只限于有心的晶胞。
1.1.2 空间点阵
在图3.1的单位平移中,有两个最短的矢量,如图3.2所示。原点的选择是任意 的,任何图案的平移对称都可从图形的一点开始描述。如将图案抽象成一个点, 通过上述的一套平移对称操作即可得到一套平面上点的集合,称为网格或二维 点阵(图3.3)。在空间三维情况下,称作空间格子或空间点阵,点阵中的每个 点称为结点或点阵点。
3、空间格子(点阵)
晶体结构的基本特征是其中的质点在三维空间作有规律的重复排列;表示这种 晶体结构基本规律性的集合图形,就是空间格子。
二维空间中平移等效点的集合产生了一个“网格”,而在三维空间中其基本平 移矢量终点的集合组成一个空间格子,常称为“晶格”或“点阵”
C:面心 三维情况的晶胞: P:无心(原始的或素的) I:体心 F:面心 A、B、C:底心。即(b,c)、(c,a)及(a,b)上带心或称A面心、B面心、C面心。 R:菱面体按六方定向时的带心情况 三斜晶系中不存在带心点阵。 单斜晶系中,A面心和C面心是相同的(a轴和c轴可以互换)。B面心可以选为P。I、 F点阵也可以选成A及C。因此,在标准定向中,单斜晶系只有P、C两种。 正交晶系中,原始的P、C面心(A及B面心可用换轴的方法选为C),体心I及面心F 都有。 四方晶系,点阵类型只有P及I两种(C可选成P,F可改选成I)。 三方、六方晶系有P及R两种点阵。 立方晶系有P、I、F点阵。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0.18
0.23
0.37
0.715 NaCl
0.654 NaCl
0.577 NaCl
NaCl
NaCl
立方ZnS
6
6
4
0.225~0.414,4配位 0.414~0.732,6配位
五、鲍林法则(Pauling`s rules)
1928年,鲍林在总结大量实验数据的基础上, 归纳和推引了关于离子晶格的五条规则。这些 规则在晶体化学中具有重要的指导意义,人们 称这些规则为鲍林法则。
六方最紧密堆积--ABABAB
四面体空隙:Q与位于其下层的三个球;1-2-Q与下层的等大球; 3-4-Q与下层的等大球; 5-6-Q与下层的等大球;共形成4个四面 体空隙。如在第三层上再放一层,则总共是8个四面体空隙。
面心立方最紧密堆积--ABCABC
四面体空隙:Q与位于其下层的三个球;1-6-Q与下层的等大球; 5-4-Q与下层的等大球; 2-3-Q与下层的等大球;共形成4个四面 体空隙。如在第三层上再放一层,则总共是8个四面体空隙。
(2)晶体中组成质点大小不同,反映了离 子半径比值r+/r-不同,因而配位数和晶体结 构也不同。
(3)晶体中组成质点大的极化性能不同,反 映了各离子的极化率不同,则晶体的结构也 不相同。
离子的极化
离子极化------离子晶体中,每个离子都处在周 围离子所形成的电场作用下。在周围电场作用 下,离子的电子云发生变形,这一现象称为离 子极化。
算得到:
a0 = 2r+ + 2r- = 2(0.133) + 2(0.181) = 0.628 nm
a0 = 0.363 nm
极化力是指一个离子对它周围离子所产生的电 场强度,它反映了离子极化其它离子的能力。
ze r2
离子极化力大小主要取决于:
① 离子的半径越小,极化力越大; ② 离子的电荷高,极化力大; ③ 在半径和电荷相近时,离子的电子构型也影响 极化力,其大小次序是:
18,18+2电子 > 9~17电子 > 8电子构型。
六方最紧密堆积和立方最紧密堆积这两种 堆积方式是最常见的最紧密堆积方式。
非最紧密堆积方式:体心立方
Chapter2 Structure of Materials
15
2、两种空隙
在六方最紧密堆积及面方最紧密堆积中,球体之间仍有空隙, 空隙占整个空间的25.95%。
四面体空隙:由四个球围成的 八面体空隙:由六个球围成的
离子极化对晶体结构有明显影响,可引起晶体结构 类型改变。
Ag+和X-的半径之和 Ag+和X-的实测距离 极化靠近值 r+/r-值 理论结构类型 实际结构类型 实际配位数
AgCl
AgBr
AgI
1.23+1.72=2.95 1.23+1.88=3.11 1.23+2.13=3.36
2.77
2.88
2.99
未极化的负离子
极化的负离子
离子极化的强弱决定于离子的两方面性质: 离子的极化率和离子的极化力。
极化率α 是指离子在单位强度的电场下所产生的 偶极矩。
E
极化率反映离子被极化的难易程度,即变形的 大小,极化率大的离子在电场作用下电子云易 变形。
极率大小主要取决于:
① 离子半径越大,变形性越大; ②负离子电荷越高(离子半径大),变形性越大, 正离子电荷越高(离子半径小),变形性越小; ③ 18电子构型、9~17电子构型 > 8电子构型。
三、 配位多面体规则
1、概念
配位数——每个原子或离子周围与之最为邻近(呈配位 关系)的原子或异号离子的数目称为该原子或离子的配 位数。
配位多面体——以任一原子或离子为中心,将其周围与 之呈配位关系的原子或离子的中心联线所形成的几何图 形称为配位多面体。
2、各种晶体与配位数的关系
1) 等大球体的最紧密堆积:配位数12(Cu)
堆积 某些金属晶格和离子晶格中也可不呈最紧密堆积。(等
径球立方体心密堆积及简单立方堆积) 当等大球最紧密堆积体中的八面体和四面体空隙被大
小相当的小球填充时,就构成了非等大球的最紧密堆 积,此时空隙率大大降低,密度大大增加。
体心立方密堆积 f c c 68%
例、单质Mn有一种同素异构体为立方结构,其晶胞 参数为632 pm,密度ρ=7.26 g/cm3,原子半径r=112 pm,计算Mn晶胞中有几个原子,其空间占有率为多 少?
结晶化学定律定性地概括了影响晶体结构的三个 主要因素。对于离子晶体:
(1)物质的晶体结构可按化学式的类型分别进行 讨论,如AX、AX2、A2X3。化学式类型不同,则 组成晶体的质点之间的数量关系不同,晶体结构 也不同。如TiO2和Ti2O3,前者为AX2型化合物, 具有金红石结构,后者为A2X3型化合物,具有刚 玉型结构。
17
空间利用率的计算(六方最紧密堆积为例)
ca 8 3
a 2R
n=6
hcp
hc= p 6(4R3/3) 6(4R3/3) 0.7405
6c(1a 3a) 1R 2 8(R 3R)
22
3
Chapter2 Structure of Materials
18
四面体空隙和八面体空隙的数目与球体数目之间的关系(如图)
1) 对于同种元素的原子半径而言,共价半径总小 于金属半径和范德华半径,且范德华半径存在 较大的可能变化的范围。
2) 对于同种元素的离子半径而言,阳离子半径小 于原子半径,阴离子半径大于原子半径。
3) 同一周期的元素中,在周期表的水平方向上, 原子和离子半径随原子序数的增大而减小。同 一族元素,即周期表垂直方向上,原子、离子 半径随元素周期表的增大而增大。
由上述规律可知,若按ABABAB……两层重复一次 的规律重复堆积,此时球体在空间的分布恰好与空间 格子中的六方格子一致,故这种方式的堆积称为六方 最紧密堆积(HCP)。
若按照ABCABCABC……三层重复一次的规律 堆积,则球体在空间的分布与空间格子中的面 心立方格子一致。此种堆积方式称为立方最紧 密堆积(CCP)。
晶体结构可视为由配位多面体相互联结而成的体系。配 位多面体的联结方式有共角顶(共用一个原子或离子)、 共棱(共用两个原子或离子)、共面(共用三个以上的 原子或离子)等三种。
四、哥希密德结晶化学定律
哥希密德指出:晶体的结构取决于其组成质点的 数量关系、大小关系与极化性能。此即哥希密德 结晶化学定律。
鲍林第一规则── 在离子晶体中,正离子周围 形成一个负离子多面体,正负离子之间的距离 取决于离子半径之和,正离子的配位数取决于 正负离子半径比。
(a)稳定结构 (b)稳定结构 (c)不稳定结构
正负离子半径比与配位数及负离子堆积结构的关系
正负离子半径比
配位数
堆积结构
<0.155
2
0.155~0.225
1. 绝对半径和有效半径
绝对半径:按量子力学的观点,选出一个人为 的电子云界面,从而可以计算出各种原子或离 子的半径,此值称为原子或离子的绝对半径 (理论半径)。
有效半径:由实验方法得到的原子或离子半径 称为原子或离子的有效半径。可理解为原子或 离子键合时它们之间各自存在的其他原子或离 子不能入侵的作用力范围。
4) 从周期表的左上方到右下方的对角线方向上, 原子和离子的半径相近。
5) 镧系和锕系元素中,其原子和离子半径在总的 趋势上,随原子序数的增加而逐渐缩小,这种 现象称为镧系、锕系收缩。
6) 同种元素,电价相同的情况下,原子和离子半 径随配位数的增高而增大。
二、紧密堆积原理
构成晶体的质点(原子和离子)都被看成球状。 这些球状质点按一定规律排列形成晶体。在晶体 结构中,质点之间趋向于尽可能的相互靠近以占 有最小空间及达到内能最小。由于离子键、金属 键无方向性和无饱和性,金属原子或离子之间的 相互结合,可视为球体的紧密堆积,从而可用球 体的紧密堆积原理对其进行分析。
第三层堆积有两种方式: 第一种方式:第三层球的位置重复第一层球的位置,形成 ABABAB……的堆积方式;
反复按U-D-U-D-U-D空隙的规律堆积球层
第二种方式:第三层球堆积在既不重复第一层也不重 复第二层球的位置上,ABCABCABC……的交错堆积;
反复按U-U-U-U-U-U空隙的规律堆积球层
8
~1.000
12
29
3) 共价键晶体的配位数与配位形式取决于共价键的 方向性和饱和性,而与元素的原子或离子的半径 大小及其比值无直接关系。
4) 同一元素的离子,在不同的外界条件(温度、压 力、介质条件等)下形成的晶体也可具有不同的 配位数。温度增高,阳离子配位数减小,压力增 大,配位数增高。
3、晶体结构中一些配位多面体的形态
1、等大球体的最紧密堆积
等大球体在一个平面内的最紧密堆积只有一种方式。 此时每个球体周围有六个球围绕,并在球体之间形成 两套数目相等、指向相反(向上记做U,向下记做D) 的弧线三角形空隙,两种空隙相间分布。
为了获得最紧密堆积,堆积第二层时只有一种方式: 第二层球体堆积于第一层空隙U或D之上(这两种方 式是等价的),但只能占据一半空隙位。
晶体结构基本规则
一、原子和离子半径 二、球体紧密堆积原理 三、配位多面体规则 四、哥希密德结晶化学定律 五、鲍林规则
一、原子和离子半径
在晶体结构中,原子和离子的大小,特别是相 对大小具有重要的几何意义。
原子和离子是由原子核和核外电子所组成的。 它们能占据一定的空间(体积)。如果将这个 空间视为球形的话,球的半径应为原子或离子 的半径。
结论:
两种最紧密堆积方式中,每个球体周围有6个八 面体空隙和8个四面体空隙。
