锚杆基本试验
锚杆的荷载试验与验收标准
2、基本试验（极限抗拔力试验）
锚杆极限抗拔试验的加荷等级和观测时间
锚杆极限抗拔试验出现下列情况，即可判
定锚杆破坏：
后一级荷载产生的锚头位移增量达到或超过
前一级荷载产生的位移增量的2倍；
锚头位移持续增长；
锚杆杆体破坏。
锚杆基本试验荷载－位移曲线
锚杆基本试验荷载－弹性位移、荷载－塑性位移曲线
3、验收试验
验收锚杆数量： 不少于工程锚杆总量的5％（也不少于3根） 最大试验荷载：
永久锚杆：1.5Nt
临时锚杆：1.2Nt
分级加载，再分级卸载
验收试验荷载等级及观测时间表
验收试验锚杆荷载－位移曲线 Nt－锚杆轴向拉力设计值
4、蠕变试验
应做锚杆蠕变试验的条件
塑性指数大于17的土中锚杆;
5、疲劳试验及群锚效应试验
（略）
6、锚杆的验收标准
预应力锚杆验收试验合格标准是：
蠕变
锚杆在规定的最大试验荷载下1～10min蠕变 量不超过1.0mm，若超过，则6～60min蠕变量不 得大于2.0mm。 位移
在规定的最大试验荷载下，其显性弹性位移 应大于锚杆自由段长加千斤顶长理论弹性位移的 80％；并小于锚杆自由段长加千斤顶长以及1/2 锚固段长的理论弹性位移量。
弹性位移应满足要求
7、不合格锚杆的处理
验收试验锚杆不合格应增加验Fra bibliotek试验锚杆数量。
增加的试验锚杆数为不合格锚杆的3倍。
对不合格锚杆，在具有二次灌浆的条件下，应进 行灌浆处理后，再按验收试验要求进行试验。 按实际达到的最大试验荷载除以安全系数进行锁 定。
按不合格锚杆总量的百分率推算工程锚杆的总抗 力与设计总抗力的差值，并按此差值增补锚杆。
锚杆拉拔试验
2 锚索拉拔试验
预应力锚索拉拔试验
验收试验
检查数量一般为锚索数量的5%～10%。
1 验证荷载取值2 荷载增量进 时间隔的确定2 锚索拉拔试验
验收试验 3 验证荷载的观测时间
4 位移合格判定
5 按荷载判定锚 索合格的标准
验证荷载的观测时间与现场适应性试验相同。
与现场适应性试验相同。 使用相对精度为0.5%的精确量测设备，可在5
4 位移蠕变合格判定
可用千斤顶维持荷载15min后，记录锚头的位移，若蠕变不超过 ，认为锚索合格，否则，按上一条规定做进一步试验。
2 锚索拉拔试验
适应性试验 5 锁定荷载的观测时间
2 锚索拉拔试验
适应性试验 6 锁定荷载下的位移与时间
7 显性自由段长度
8 锚索的评价 按验证试验评价方法，
评价锚索。
(3) 位移速率 当考虑了温度，结构移动和锚索体蠕变后，观测的位移速率应不大于1% e (初始锁定荷载损失为1％时对应的锚索位移量)。
2 锚索拉拔试验
锚索拉拔试验
适应性试验 通过验证试验后的锚索在使用前应进行现场 适应性试验，以检查锚索在特定现场条件下的适 应性。试验锚索一般不少于3根。
1 荷载取值
(2)荷载损失率合格，显性自由段合格。荷载取值 符合要求，位移稳定，蠕变合格，锚索位移合格。
验收试验完成后，若积累松弛或蠕变分别超过初始残余荷载的5% 或 5%e 应对锚索重新张拉，且在 110%PW 时锁定。
为了安全，最大试验荷载应不大于锚索体材料强度标准值 f ptk 的80％。
2 荷载与位移 每次荷载应保持不少于1min的稳定时间，对于峰值荷载稳定时间
应不少于15min，且隔5min测读一次位移。
锚杆基本试验
委托编号：模拟2016-115检测报告（锚杆基本试验）工程名称：唐山金立建筑工程质量检测有限公司2016年 5 月注意事项1、报告无“检验鉴定章”或检验单位公章无效；2、复制报告未重新加盖“检验鉴定章”或检测单位公章无效；3、报告无报告人、审核、批准签字无效；4、报告涂改和无骑缝章无效；5、对检测签订报告若有异议，应于收到报告之日起十五日内向检测单位提出；6、一般情况，委托检测鉴定，仅对委托项目负责。
锚杆基本试验检测报告批准人：审核人：主检人：绘图人：目录一、工程概况二、检测目的三、检测依据四、检测数量表五、工程地质概况六、检测方法简介七、检测结果分析八、检测结论附表：锚杆基本试验结果统计表附图：锚杆荷载-位移（F-s）曲线锚杆荷载-弹性位移（F-s e）曲线锚杆荷载-塑性位移（F-s p）曲线一、工程概况本工程建筑场地位于x市xx地点。
受委托单位委托，我公司对本工程锚杆进行锚杆基本试验检测。
试验时场地无振动干扰。
基坑主要采用桩锚支护体系+放坡编钢筋网喷砼支护体系。
检测时间于2016年05月10日进行。
锚杆主要设计参数二、检测目的通过锚杆基本试验，确定锚杆极限抗拔承载力能否满足设计要求。
三、检测依据1、《建筑基坑支护技术规程》JGJ120-20122、《建筑地基基础工程施工质量验收规范》GB50007-2011；3、《岩土锚杆（索）技术规程》CECS 22-20054、《建筑边坡工程技术规程》GB50330-20135、设计图纸及相关技术资料五、工程地质概况详见勘察报告六、锚杆基本实验方法简介（一）试验方法及仪器设备1、试验方法试验采用锚杆拉拔仪加载装置，多循环加载法。
荷载采用联于加压泵上的测力计测读拉力。
锚杆位移量由一个位移传感器（百分表）测定。
最大试验荷载取锚杆轴向受拉承载力标准值N k。
锚杆验收试验加荷等级及锚头位移测读间隔时间按下列规定执行：（1）初始荷载取锚杆轴向拉力设计值的倍；（3）锚头位移测读和加卸载应符合下列规定：①初始荷载下，应测读锚头位移基准值3次，当每间隔5min的读数相同时，方可作为锚头位移基准值；②每级加、卸载稳定后，在观测时间内测读锚头位移不应少于3次；③在每级荷载的观测时间内，当锚头位移增量不大于时，可施加下一级荷载；否则应延长观测时间，并应每隔30min测读锚头位移一次，当连续两次出现1h内的锚头位移增量小于时，可施加下一级荷载。
锚杆基本试验和验收试验
锚杆基本试验和验收试验
锚杆基本试验和验收试验是在锚杆施工完毕后进行的两个重要测试。
它们用于验证锚杆的质量和性能是否符合设计要求，确保锚固体系的可靠性和安全性。
1. 锚杆基本试验：
锚杆基本试验是在施工现场进行的一系列测试，主要目的是确定锚杆的承载能力和性能。
常见的锚杆基本试验包括：
-钢筋拉拔试验：通过施加拉力来测试钢筋的强度和锚固效果。
-注浆试验：注入压浆剂进行固化，测试注浆质量和固结效果。
-锚杆锚固力测试：施加负荷来测试锚杆的锚固力和变形性能。
2. 验收试验：
验收试验是在锚固体系完成后进行的一系列测试，用于评估施工质量和确认工程的可交付性。
验收试验常包括以下内容：-静载试验：通过施加静载来测试整体锚固体系的承载能力和稳定性。
-动载试验：通过施加动态载荷考察锚杆在振动或冲击荷载下的反应。
-锚固体系监测：使用传感器和监测装置对锚杆的变形、应力、振动等进行实时监测，评估其性能和可靠性。
锚杆基本试验和验收试验的目的是确保锚杆的质量和性能达到设计
要求，并保证工程的安全可靠。
这些试验应按照相关标准和规范进行，并由专业的工程技术人员进行操作和评估。

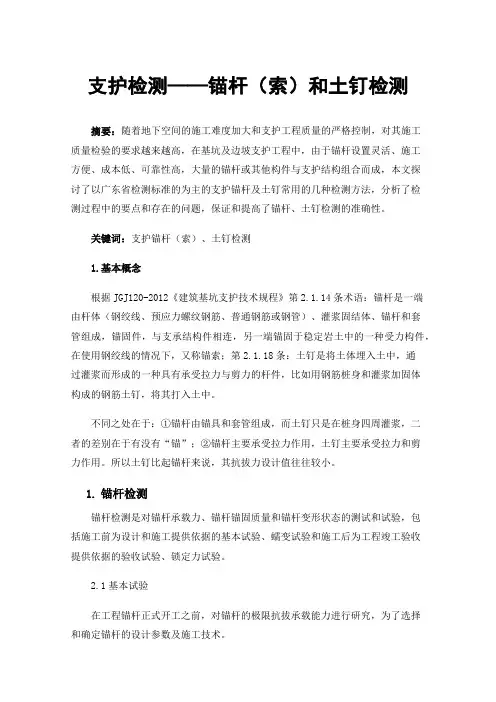

支护检测——锚杆（索）和土钉检测
支护检测——锚杆（索）和土钉检测摘要：随着地下空间的施工难度加大和支护工程质量的严格控制，对其施工质量检验的要求越来越高，在基坑及边坡支护工程中，由于锚杆设置灵活、施工方便、成本低、可靠性高，大量的锚杆或其他构件与支护结构组合而成，本文探讨了以广东省检测标准的为主的支护锚杆及土钉常用的几种检测方法，分析了检测过程中的要点和存在的问题，保证和提高了锚杆、土钉检测的准确性。
关键词：支护锚杆（索）、土钉检测1.基本概念根据JGJ120-2012《建筑基坑支护技术规程》第2.1.14条术语：锚杆是一端由杆体（钢绞线、预应力螺纹钢筋、普通钢筋或钢管）、灌浆固结体、锚杆和套管组成，锚固件，与支承结构件相连，另一端锚固于稳定岩土中的一种受力构件，在使用钢绞线的情况下，又称锚索；第2.1.18条：土钉是将土体埋入土中，通过灌浆而形成的一种具有承受拉力与剪力的杆件，比如用钢筋桩身和灌浆加固体构成的钢筋土钉，将其打入土中。
不同之处在于：①锚杆由锚具和套管组成，而土钉只是在桩身四周灌浆，二者的差别在于有没有“锚”；②锚杆主要承受拉力作用，土钉主要承受拉力和剪力作用。
所以土钉比起锚杆来说，其抗拔力设计值往往较小。
1.锚杆检测锚杆检测是对锚杆承载力、锚杆锚固质量和锚杆变形状态的测试和试验，包括施工前为设计和施工提供依据的基本试验、蠕变试验和施工后为工程竣工验收提供依据的验收试验、锁定力试验。
2.1基本试验在工程锚杆正式开工之前，对锚杆的极限抗拔承载能力进行研究，为了选择和确定锚杆的设计参数及施工技术。
2.2蠕变试验在软土中放置的锚杆，在承受较大的载荷时，会发生较大的蠕变，为了解软土中锚杆的工作性能，国内外相关规范均对其进行了规范；国内锚杆规定，凡塑指数在17以上的土壤中、极度风化的泥质岩层中、在节理裂隙发育并充满粘土的岩层中的锚杆，必须进行蠕变实验。
2.3锁定力试验锚杆锁定力是锚杆材料、加工和施工安装质量的综合反映，是锚杆质量检测的一项基本内容。

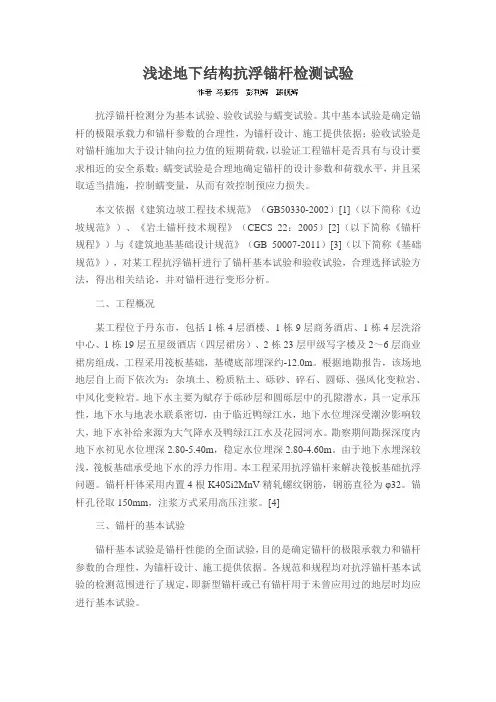

浅述地下结构抗浮锚杆检测试验
浅述地下结构抗浮锚杆检测试验抗浮锚杆检测分为基本试验、验收试验与蠕变试验。
其中基本试验是确定锚杆的极限承载力和锚杆参数的合理性，为锚杆设计、施工提供依据；验收试验是对锚杆施加大于设计轴向拉力值的短期荷载，以验证工程锚杆是否具有与设计要求相近的安全系数；蠕变试验是合理地确定锚杆的设计参数和荷载水平，并且采取适当措施，控制蠕变量，从而有效控制预应力损失。
本文依据《建筑边坡工程技术规范》（GB50330-2002）[1]（以下简称《边坡规范》）、《岩土锚杆技术规程》（CECS_22：2005）[2]（以下简称《锚杆规程》）与《建筑地基基础设计规范》（GB_50007-2011）[3]（以下简称《基础规范》），对某工程抗浮锚杆进行了锚杆基本试验和验收试验，合理选择试验方法，得出相关结论，并对锚杆进行变形分析。
二、工程概况某工程位于丹东市，包括1栋4层酒楼、1栋9层商务酒店、1栋4层洗浴中心、1栋19层五星级酒店（四层裙房）、2栋23层甲级写字楼及2～6层商业裙房组成，工程采用筏板基础，基礎底部埋深约-12.0m。
根据地勘报告，该场地地层自上而下依次为：杂填土、粉质粘土、砾砂、碎石、圆砾、强风化变粒岩、中风化变粒岩。
地下水主要为赋存于砾砂层和圆砾层中的孔隙潜水，具一定承压性，地下水与地表水联系密切，由于临近鸭绿江水，地下水位埋深受潮汐影响较大，地下水补给来源为大气降水及鸭绿江江水及花园河水。
勘察期间勘探深度内地下水初见水位埋深2.80-5.40m，稳定水位埋深2.80-4.60m。
由于地下水埋深较浅，筏板基础承受地下水的浮力作用。
本工程采用抗浮锚杆来解决筏板基础抗浮问题。
锚杆杆体采用内置4根K40Si2MnV精轧螺纹钢筋，钢筋直径为φ32。
锚杆孔径取150mm，注浆方式采用高压注浆。
[4]三、锚杆的基本试验锚杆基本试验是锚杆性能的全面试验，目的是确定锚杆的极限承载力和锚杆参数的合理性，为锚杆设计、施工提供依据。
预应力锚杆试验要求
预应力锚杆试验要求I一般规定12.1.1 为锚杆设计和检验锚杆的品质而进行的锚杆试验包括基本试验、验收试验和蠕变试验。
12.1.2 锚杆的最大试验荷载应取杆体极限抗拉强度标准值的75%或屈服强度标准值的85%中的较小值。
12.1.3 锚杆试验的加载装置的额定负荷能力不应小于最大试验荷载的1.2倍,并应能满足在所设定的时间内持荷稳定。
12.1.4 锚杆试验的反力装置在最大试验荷载下应具有足够的强度和刚度,并应在试验过程中不发生结构性破坏。
12.1.5 锚杆试验的计量测试装置应在试验前检定确认。
11基本试验12.1.6 永久性锚杆工程应进行锚杆的基本试验川缶时性锚杆工程当采用任何一种新型锚杆或锚杆用于从未用过的地层时，应进行锚杆的基本试验。
12.1.7 锚杆基本试验的地层条件、锚杆杆体和参数、施工工艺应与工程锚杆相同，且试验数量不应少于3根。
12.1.8 锚杆基本试验应采用多循环张拉方式，其加荷、持荷、卸荷方法应符合下列规定：1预加的初始荷载应取最大试验荷载的0.1倍；分5级~8级加载到最大试验荷载。
黏性土中的锚杆每级荷载持荷时间宜为IOmin,砂性土、岩层中的锚杆每级持荷时间宜为5min o基本试验的加荷、才寺荷和卸荷模式应符合本规范H.0.1条的要求；2试验中的加荷速度宜为50kN/min〜100kN/min;卸荷速度宜为100kN/min-200kN/min o12.1.9 荷载分散型锚杆基本试验的荷载施加方式应符合下列规定：1宜采用并联千斤顶组，按等荷载方式加荷、持荷与卸荷；2当不具备上述条件时，可按锚杆锚固段前端至底端的Jl质序对各单元锚杆逐一进行多循环张拉试验。
12.1.10 锚杆基本试验出现下列情况之一时，应判定锚杆破坏：1在规定的持荷时间内锚杆或单元锚杆位移增量大于2.0mm;2锚杆杆体破坏。
12.1.11基本试验结果宜按荷载等级与对应的锚头位移列表整理绘制锚杆荷载-位移(N-S)曲线，锚杆荷载-弹性位移(N-Se)曲线，锚杆荷载-塑性位移(N-SP)曲线(图H.0.2)o12.1.12锚杆受拉极限承载力取破坏荷载的前一级荷载,在最大试验荷载下未达到锚杆破坏标准时,锚杆受拉极限承载力取最大试验荷载。
锚杆基本试验
锚杆基本试验C.2.1 锚杆基本试验的地质条件、锚杆材料和施工工艺等应与工程锚杆一致。
C.2.2 基本试验时最大的试验荷载不应超过杆体标准值的0.85倍，普通钢筋不应超过其屈服值0.90倍。
C.2.3 基本试验主要目的是确定锚固体与岩土层间粘结强度极限标准值、锚杆设计参数和施工工艺。
试验锚杆的锚固长度和锚杆根数应符合下列规定：1、当进行确定锚固体与岩土层间粘结强度极限标准值、验证杆体与砂浆间粘结强度极限标准值的试验时，为使锚固体与地层间首先破坏，当锚固段长度取设计锚固长度时应增加锚杆钢筋用量，或采用设计锚杆时应减短锚固长度，试验锚杆的锚固长度对硬质岩取设计锚固长度的0.40倍，对软质岩取设计锚固长度的0.60倍；2、当进行确定锚固段变形参数和应力分布的试验时，锚固段长度应取设计锚固长度；3、每种试验锚杆数量均不应少于3根。
C.2.4 锚杆基本试验应采用循环加、卸荷法，并应符合下列规定：1、每级荷载施加或卸除完毕后，应立即测读变形量；2、在每级加荷等级观测时间内，测读位移不应少于3次，每级荷载稳定标准为3次百分表读数的累计变位量不超过0.10mm；稳定后即可加下一级荷载；3、在每级卸荷时间内，应测读锚头位移2次，荷载全部卸除后，再测读2次～3次；4、加、卸荷等级、测读间隔时间宜按表C.2.4确定。
表C.2.4 锚杆基本试验循环加、卸荷等级与位移观测间隔时间C.2.5 锚杆试验中出现下列情况之一时可视为破坏，应终止加载：1 锚头位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；2 锚头总位移量超过设计允许值；3 土层锚杆试验中后一级荷载产生的锚头位移增量，超过上一级荷载位移增量的2倍。
C.2.6 试验完成后，应根据试验数据绘制：荷载-位移(Q－s)曲线、荷载-弹性位移(Q－s e)曲线、荷载-塑性位移(Q－s p)曲线。
C.2.7 拉力型锚杆弹性变形在最大试验荷载作用下，所测得的弹性位移量应超过该荷载下杆体自由段理论弹性伸长值的80％，且小于杆体自由段长度与1/2锚固段之和的理论弹性伸长值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锚杆基本试验
7.3.1 锚杆基本试验采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，试验数量不应少于3根。
7.3.1【条文说明】鉴于岩土层条件的多变性，为了准确地确定锚杆的极限承载力，本条对试验锚杆的数量以及结构参数和施工工艺作了规定。
但需指出，这是对同一地层而言的，若同一工程有不同的地层条件，则应相应的增加基本试验锚杆组数。
美国、德国、英国有关标准规定的锚杆基本试验数量为3根。
7.3.2锚杆基本试验的预估试验荷载不宜超过锚杆杆体承载力标准值的0.9倍。
基本试验应采用分级循环加荷，加荷等级和位移观测时间应符合表7.3.2的规定
表7.3.2 锚杆基本试验的加荷等级和观测时间
加荷增量A S f pt
k
加荷标
准
循环数
预估试验荷载
加荷量%
初始荷载- - - - 10 - - - - 第一循环10 - - - 30 - - - 10 第二循环10 30 - - 50 - - 30 10 第三循环10 30 50 - 70 - 50 30 10
第四循环10 30 50 70 80 70 50 30 10
第五循环10 30 50 70 90 70 50 30 10
第六循环10 30 50 70 100 70 50 30 10 观测时间间隔
（min）
5 5 5 5 10 5 5 5 5
注：1 第五循环前加荷速率为100kN/min，第六循环的加荷速率为50kN/min；
2 在每级加荷等级观测时间内，测读位移不应少于3次；
3 在每级加荷等级观测时间内，锚头位移增量小于0.1㎜时，可施加下一级荷载，否则应延长观测时间，直至锚头位移增量在2h内小于2.0㎜时，方可施加下一级荷载。
7.3.2【条文说明】基本试验对锚杆施加循环荷载是为了区分锚杆在不同等级荷载作用下的弹性位移和塑性位移，以判断锚杆参数的合理性和确定锚杆的极限拉力。
国外有关规范规定的锚杆基本试验的合理性和确定锚杆的极限拉力。
国外有关规定的锚杆基本试验加荷等级与观测时间见表
7.3.2-1~7.3.2-3。
表7.3.2-1 各国基本试验分级加荷数值
国名初始荷载值第一次加荷
值
各次加荷增
值
德国0.1Py 0.20Py 0.15Py
法国 0 0.15Py 0.15Py 美国 0.05Pd 0.25Pd 0.25Pd 日本
0.20Pd
0.20Pd
0.20Pd
注： P y ——预应力筋的屈服荷载
P d ——锚杆的设计荷载
表7.3.2-2 英国地层锚杆标准草案建议的荷载增量和观测时间
荷载增量A s f pu (%)
观测时间（min ） 第一 循环 第二 循环 第三 循环 第四 循环 第五 循环 第六 循环 第七、八循环 5 5 5 5 5 5 5 5 10 20 30 40 50 60 70 5 15 25 35 45 55 65 75 5 20 30 40 50 60 70 80 15 15 20 30 35 40 45 50 5 10 10 15 20 25 30 35 5 5
5
5
5
5
5
5
5
注：f pu ——预应力筋的极限抗拉强度。
表7.3.2-3 德国DIN4125永久锚杆基本试验荷载分级和观测时间
荷载水平
观测时间（h ）
初始荷载>0.1Py 粗粒土细粒土
0.3Py 0.25 0.5
0.45Py 0.25 0.5
0.60Py 1.0 2.0
0.75Py 1.0 3.0
0.90Py 2.0 24.0
Py——锚杆预应力筋的屈服强度；在每级加荷后，荷载应退至初始荷载。
7.3.3锚固体强度达到设计强度的90%后方可进行试验。
试验时，土钉、支护锚杆应与支撑构件或混凝土面层脱离，处于独立受力状态。
7.3.4锚杆破坏标准:
1 后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍时;
2 锚头位移不稳定;
3 锚杆杆体拉断。
7.3.4【条文说明】锚杆破坏指锚固体与周围岩土体发生不容许的相对位移或锚杆杆体破坏等，锚杆丧失承载力的现象。
当设计对锚杆总位移有限制时，还应满足总位移的要求。
