2020中考物理 第5章 透镜及其应用复习学案(无答案) 新人教版
第五章透镜及其应用
定义：中间______、边缘______的透镜
光学性质：对光线有______作用
基本规律、概念：①通过______的光线不偏折
②主光轴：两个球面所在______的连线
凸透镜③平行于主光轴的入射光线会聚于______
④焦距：______到______的距离
物距：u>2f 像距：_________，成______的______的___像
成像规律物距：f<u<2f 像距：_________，成______的______的___像
物距：u<f 成______的______的___像
透镜及其应用凹透镜：①定义：中间______、边缘______的透镜
②光学性质：对光线具有______作用
照相机：凸透镜成______的______的___像
日常生活投影仪：凸透镜成______的______的___像
放大镜：凸透镜成______的______的___像
应用眼睛成像原理：_________和______的组合相当于______透镜
眼睛近视眼的矫正：配戴______透镜制成的近视镜
远视眼的矫正：配戴______透镜制成的远视镜
科技：望远镜、显微镜
一、透镜
知识点1：透镜及与透镜相关的概念
名称概念说明
透镜透镜是利用光的______来工作的光学元件，它是由透明物质
(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。
如下图甲所示，中间___、边缘___的透镜叫做凸透镜；如下
图乙所示，中间___、边缘___的透镜叫做凹透镜。
按其厚薄的形状可分为两类：
凸透镜和凹透镜
主光轴通过透镜两个球面______的直线叫做主光轴，如下所示
每个透镜都有一条主光轴
光心主光轴上有个特殊的点，通过它的光线传播方向_________，
这个点叫做透镜的光心，如上图所示
用字母“___”表示，可以认为
薄透镜的光心就在透镜的中
心。
焦点
凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这
一点叫做凸透镜的______，如下图甲所示。
凹透镜能使跟主
光轴平行的光线通过凹透镜后变得发散，且这些发散的光线
的______延长线相交在主光轴上的一点，这一点不是实际光
线的会聚点，所以叫凹透镜的虚焦点，如下图乙所示。
凸透镜两侧各有一焦点，且对
称，用字母“___”表示
焦距______到凸透镜______的距离叫做焦距
凸透镜两侧焦距相等，用字母
“___”表示
知识点2：根据透镜三条特殊光线作图
种类
内容
项目
入射光线光路图折射光线
凸透镜
经过光心传播方向______
平行于主光轴会聚于______
经过焦点或从焦
点发出的光线
______于主光轴
凹透镜
经过光心传播方向______
平行于主光轴
折射光线的反向延长线
经过入射侧虚焦点
延长线经过凹透
镜对侧虚焦点的
入射光线
______于主光轴
例题1：画出折射光线或入射光线。
知识点3：光学黑匣子
例题2：如下图：每个方框中放着一个光学元件，请在方框中填入合适的“镜”。
二、凸透镜成像的规律(一倍焦距分______，二倍焦距分______)
知识点1：凸透镜成像时几个名词的说明
名称概念说明
物距______到凸透镜的距离用字母______表示像距______到凸透镜的距离用字母______表示焦距______到凸透镜光心的距离用字母______表示还应注意其它名称如：正立或倒立、放大或缩小、实像或虚像。
知识点2：凸透镜成像规律
物体的位置像的位置像的性质应用
u为无穷大(平行光) v=f 像
与
物
___侧成一点测定焦距
u>2f
u=2f ———f<u<2f
u=f v为无穷大
同侧不成像探照灯的透镜
u<f ———
例题3：蜡烛放在距离凸透镜两倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是( )
例题4：把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的、倒立的、缩小的像。
则此凸透镜的焦距不可能是( ) A.10cm B.20cm C.30cm D.5cm
例题5：把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。
若将一物体放在此透镜前15cm处，经凸透镜所成的像是( )
A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的实像
D.正立、缩小的虚像知识点3：凸透镜成像实验中要注意的几个问题
1.实验中蜡烛、______、______应依次放置
2.实验中蜡烛、______、______应在在同一______上
3.实验中凸透镜的镜面、光屏应大致______
4.实验中蜡烛、______、______三者的中心应该在同一______上
5.实验中要注意凸透镜的定位
6.要在像最清晰时观察
7.要注意物距适当
例题6：小周用图所示的装置“探究凸透镜成像规律”
(1)调节蜡烛、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是使像能成在_________。
(2)小周用如图所示位置得到一个清晰的像。
老师要求她在凸透镜不动的情况下，在光屏上再成一个更小的实像，小周应当把蜡烛向______移动，同时把光屏向______移动。
(3)小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。
她应当向______移动光屏，可再次得到清晰的像。
知识点4：透镜成像的作图方法
透镜有三条特殊光线：①经过光心的光线传播方向不改变；②平行于主光轴的光线经折射后过______ (对凹透镜，它的焦点是虚焦点，是折射光线的反向延长线经过的点)；③过焦点的光线经过折射后平行于主光轴(对凹透镜来说就是虚焦点，是入射光线的正向延长线经过的点。
)
1.物体处于2倍焦距以外时，如甲所示
2.物体处于2倍焦距和1倍焦距之间时，如乙所示
3.物体处于焦距以内时，如丙所示
三、生活中的透镜
名称镜头成像像、与物位置关系
照相机倒立缩小的实像像、物在凸透镜______ 投影仪像、物在凸透镜两侧
放大镜凸透镜像、物在凸透镜______ 四、眼睛和眼镜
知识点1：眼睛和照相机的对比
眼睛照相机
构造
成像原理
凸透镜
光屏
控制光的强度瞳孔光圈
控制时间眼睑快门
例题7：看上表中照相机的结构图，联想眼睛的结构，把照相机与眼睛功能类似的部件填入下表中。
眼睛角膜、晶状体视网膜瞳孔眼睑
照相机
知识点2：近视和远视及其矫正
1.近视眼只能看清______的东西，看不清______的东西，这是由于晶状体太______，折光能力太______，因此来自远方某点的光会聚在视网膜______，需配戴_________进行矫正。
2.远视眼只能看清______的东西，看不清______的东西，这是由于晶状体太______，折光能力太______，
甲乙
丙
因此来自远方某点的光会聚在视网膜______，需配戴_________进行矫正。
例题8：下列（）是近视眼及其矫正（），（）是远视眼及其矫正（）。
八年级物理上册《第五章 透镜及其应用》复习学案(新版)新人教版
八年级物理上册《第五章透镜及其应用》复习学案（新版）新人教版姓名组长基础知识清单一、透镜1、中间边缘的透镜叫凸透镜；中间边缘的透镜叫凹透镜。
2、凸透镜对光有作用；凹透镜对光有作用。
3、凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫凸透镜的，该点到的距离叫焦距。
二、凸透镜成像规律1、探究凸透镜成像的规律，应依次把、、放在同一直线上，并调整三者的中心在同一。
2、凸透镜成像的规律：（1）当u＞＝2f，则f＜v＜2f，成的像；（2）当u＝2f，成的像；（3）当u＜f，则v＞u，成的像。
三、生活中的透镜1、照相机是利用的原理制成的，照相机的镜头相当于一个。
2、投影仪是利用的原理制成的，投影仪上的平面镜的作用是。
3、放大镜是一个的凸透镜，它是利用的原理制成的，要通过放大镜看到物体清晰的像，物体应在放大镜的。
四、眼睛和眼镜1、眼球好像一架，和的共同作用相当于一个凸透镜，它把来自物体的光会聚在上，形成物体的像。
2、形成近视眼的原因是晶状体过或晶状体到视网膜的距离过，使远处的物体成像在视网膜之。
近视眼使用透镜来矫正。
3、形成远视眼的原因是晶状体过或晶状体到视网膜的距离过，使近处的物体成像在视网膜之。
远视眼使用透镜来矫正。
五、显微镜和望远镜1、显微镜用来观察很微小的物体。
显微镜的原理：被观察的物体在物镜的焦点以外靠近焦点成、的实像，这个实像在目镜的焦点以内靠近焦点成、的像，经过两次放大，我们就看到了很微小的物体。
2、望远镜用来观察远处的物体，望远镜的原理：远处的物体经透镜成的实像，这个实像在目镜（凸透镜）的焦点以内成的像，我们就能看到远处的物体。
基础知识演练A级1、列关于实像和虚像的说法，正确的是（）A、虚像是人的幻觉，实像有实际光进入人眼B、实像能在光屏上呈现，虚像则不能C、虚像就是影子，实像是由实际光形成的光斑D、光经过折射后总成实像，经过平面镜反射后总成虚像2、关于四种光学仪器的成像情况，以下说法正确的是（）A、放大镜成正立放大的实像B、照相机成正立缩小的实像C、潜望镜成正立等大的虚像D、投影仪成正立放大的实像。
最新人教版物理八年级上册第五章《透镜及其应用》精品学案

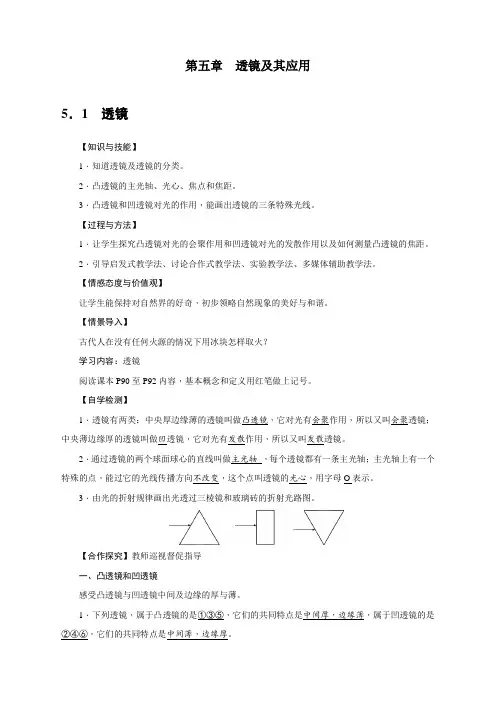

第五章透镜及其应用5．1透镜【知识与技能】1．知道透镜及透镜的分类。
2．凸透镜的主光轴、光心、焦点和焦距。
3．凸透镜和凹透镜对光的作用，能画出透镜的三条特殊光线。
【过程与方法】1．让学生探究凸透镜对光的会聚作用和凹透镜对光的发散作用以及如何测量凸透镜的焦距。
2．引导启发式教学法、讨论合作式教学法、实验教学法、多媒体辅助教学法。
【情感态度与价值观】让学生能保持对自然界的好奇，初步领略自然现象的美好与和谐。
【情景导入】古代人在没有任何火源的情况下用冰块怎样取火？学习内容：透镜阅读课本P90至P92内容，基本概念和定义用红笔做上记号。
【自学检测】1．透镜有两类：中央厚边缘薄的透镜叫做凸透镜，它对光有会聚作用，所以又叫会聚透镜；中央薄边缘厚的透镜叫做凹透镜，它对光有发散作用，所以又叫发散透镜。
2．通过透镜的两个球面球心的直线叫做主光轴_，每个透镜都有一条主光轴；主光轴上有一个特殊的点，能过它的光线传播方向不改变，这个点叫透镜的光心，用字母O表示。
3．由光的折射规律画出光透过三棱镜和玻璃砖的折射光路图。
【合作探究】教师巡视督促指导一、凸透镜和凹透镜感受凸透镜与凹透镜中间及边缘的厚与薄。
1．下列透镜，属于凸透镜的是①③⑤，它们的共同特点是中间厚，边缘薄，属于凹透镜的是②④⑥，它们的共同特点是中间薄，边缘厚。
讨论：这两类透镜形状有什么共同特点？把讨论的要点记录下来。
至少有一个面是球面的一部分。
2．(1)凸透镜可以看成三棱镜和平行玻璃砖组合的，如下左图所示，三条平行于凸透镜主光轴的光线射向凸透镜，请画出对应的折射光路图。
(2)凹透镜也可以看成三棱镜和平行玻璃砖组合的，如上右图所示，三条平行于凹透镜主光轴的光线射向凹透镜，画出对应的折射光路图。
二、透镜对光的作用学生动手实验：让太阳光(或手电筒发出的光)垂直镜面分别照射凸透镜和凹透镜(口径一样)，在透镜的另一侧离透镜较近的位置用白纸当作光屏，注意观察白纸上光斑大小的变化。
第五章 透镜及其应用系统复习导学案
第五章透镜及其应用系统复习导学案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN2第五章 透镜及其应用第一课时【中考要求】1．通过实验，探究光的反射和折射的规律。
2．通过实验，探究凸透镜成像的规律。
认识凸透镜的会聚作用和凹透镜的发散作用。
知道凸透镜成像的规律。
【知识结构】1、凸透镜2、凹透镜 （一）透 3、相 关 概 镜 念1、实验2、 凸透镜成像规律：凸透镜3、凸透镜成像情况总结：①两个分界点：a成实像与虚像的分界点： b、成放大、缩小像分界点：②当物体从远处向凸透镜的焦点靠近时，物距减小，像距变大，实像变大；当物体从透镜向焦点靠近时，虚像不断变大。
③实像与虚像区别：【典型例题】1、如图是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）34A B C D2、如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm 时，重新调节光屏的位置，清晰可得（ ）A ． 倒立缩小的实像B ． 倒立等大的实像C ． 倒立放大的实像D ． 正立放大的虚像 3. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动4. 实验表明．凸透镜到物体的距离大于2倍焦距时，成倒立、缩小的实像。
利用这个原理可以制成 A 放大镜B.幻灯机C.照相机D. 投影仪55. 图中人手持的是一枚( )A.凹透镜，可以矫正近视B.凹透镜，可以矫正远视C.凸透镜，可以矫正近视D.凸透镜，可以矫正远视【能力生成】1、请你完成图8的光路图。
八年级物理上册《第五章 透镜及其应用》复习导学案(新版)新人教版
八年级物理上册《第五章透镜及其应用》复习导学案（新版）新人教版【学习目标】1、知道透镜及透镜对光线的作用。
2、理解凸透镜的成像规律。
3、知道照相机、幻灯机、放大镜的工作原理及使用。
4、了解近视眼与远视眼的成因及矫正。
5、了解显微镜、望远镜的原理。
【复习回顾】复习本章知识，构建知识网络凸透镜：中间______，边缘______；对光线有________作用凹透镜：中间______，边缘______；对光线有________作用光心：用字母_____表示，凡是通过该点的光，其传播方向焦点：一束平行光通过凸透镜后会聚在一点，这个点叫______，用字母__焦距：焦点到______的距离，用字母______表示主光轴：通过________的直线实像：是由________光线会聚而成；_____用光屏承接；是___ _立的虚像：是由反射光线或折射光线的_____会聚而成；______用光屏承接；是__ _立的物距：______到光心的距离，用字母______表示像距：______到光心的距离，用字母______表示照相机：成______、______、______像投影仪（幻灯机）：成______、______、______像放大镜：成______、______、______像当u>2f 时，成______、______、______像当u=2f时，成______、______、______像当f<u<2f时，成______、______、______像当u<f时，成______、______、______像眼睛的结构眼睛和眼镜的成像原理：类似于照相机近视眼、远视眼的形成原因及其矫正靠近人眼睛处的透镜片叫做______，靠近物体的透镜叫______。
显微镜的目镜和物镜一定都是凸透镜，但望远镜则不一定【课堂小结】【课堂练习】1、做透镜成像的实验时，烛焰的像在光屏的下边缘处，如果不改变烛焰和光屏的位置，而打算移动透镜使像移到屏的中央，应将透镜向_____移。
中考物理一轮复习 第五章 透镜及其应用导学案4(无答案)

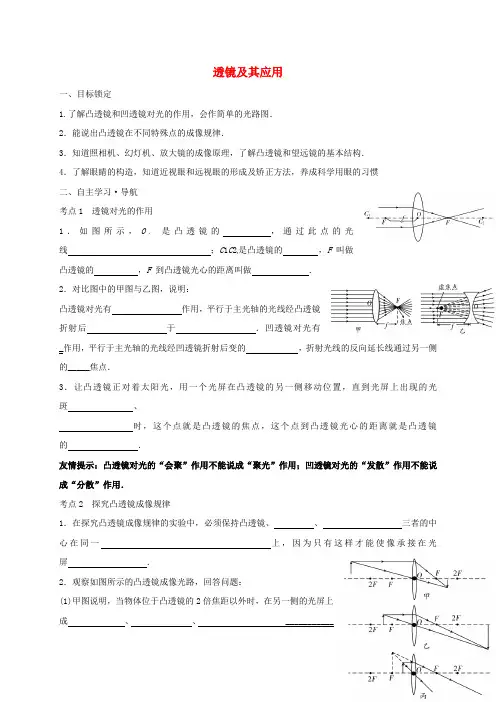

透镜及其应用一、目标锁定1.了解凸透镜和凹透镜对光的作用，会作简单的光路图．2．能说出凸透镜在不同特殊点的成像规律．3．知道照相机、幻灯机、放大镜的成像原理，了解凸透镜和望远镜的基本结构．4．了解眼睛的构造，知道近视眼和远视眼的形成及矫正方法，养成科学用眼的习惯二、自主学习·导航考点1 透镜对光的作用1．如图所示，O是凸透镜的，通过此点的光线；C1C2是凸透镜的，F 叫做凸透镜的，F 到凸透镜光心的距离叫做．2．对比图中的甲图与乙图，说明：凸透镜对光有作用，平行于主光轴的光线经凸透镜折射后于．凹透镜对光有_作用，平行于主光轴的光线经凹透镜折射后变的，折射光线的反向延长线通过另一侧的_____焦点．3．让凸透镜正对着太阳光，用一个光屏在凸透镜的另一侧移动位置，直到光屏上出现的光斑、时，这个点就是凸透镜的焦点，这个点到凸透镜光心的距离就是凸透镜的．友情提示：凸透镜对光的“会聚”作用不能说成“聚光”作用；凹透镜对光的“发散”作用不能说成“分散”作用．考点2 探究凸透镜成像规律1．在探究凸透镜成像规律的实验中，必须保持凸透镜、、三者的中心在同一上，因为只有这样才能使像承接在光屏．2．观察如图所示的凸透镜成像光路，回答问题：(1)甲图说明，当物体位于凸透镜的2倍焦距以外时，在另一侧的光屏上成、、 ___________像．(2)乙图说明，当物体位于凸透镜的 ____________时，在另一侧的光屏上成________、__________的______像．(3)丙图说明，当物体位于凸透镜的1倍焦距以内时，在另一侧的光屏上(填“能”或“不能”)得到像，此时所成的像是 ___ 、 ___ ___ 、_____像．3．凸透镜成像规律总结(1)凸透镜所成的实像都是立的，且与物体位于凸透镜的侧， (填“能”或“不能”)用光屏承接；虚像都是立的，与物体位于凸透镜的侧， (填“能”或“不能”)用光屏承接．(2) 是成像虚实的分界点，当物距大于透镜的一倍焦距时，物体成像，当物距小于透镜的一倍焦距时，物体成像．(3) 是成放大与缩小实像的分界点，当物距大于透镜的二倍焦距时，物体成_的像，当物距大于一倍焦距小于二倍焦距时，物体成的像．切记：凸透镜成像规律表考点3 凸透镜成像规律的应用1．照相机(1)原理：照相机镜头相当于，胶卷相当于，被拍照的物体到镜头的距离在时，在胶卷上得到立、的像，此时胶卷位于透镜的，物距 (填“大于”或“小于”)像距．(2)如果要使照片上人像大一些，人应照相机，为了使底片上能得到清晰的像，同时要 ________________(填“拉长”或“缩短”)暗箱的长度．2．投影仪、幻灯机和放大镜(1)原理：投影片相当于实验中的蜡烛(物体)，银幕相当于，镜头起____________的作用．投影片到镜头的距离在时，在银幕上能成、的像，此时物距 (填“大于”或“小于”)像距．(2)如果要使银幕上的像大一些，幻灯机要银幕，同时幻灯片要镜头．(均填“靠近”或“远离”)(3)放大镜的原理是当物体位于凸透镜的时，成、________________的像．友情提示：当凸透镜成实像时，物距减小，像会变大，像距变长，即“物近像大像距长”；成虚像时，物距减小，像变小，像距就短，即“物近像小像距短”.考点4 眼睛与眼镜1．如图甲所示的眼睛是眼，判定的依据是像落在了视网膜的____面，这说明晶状体变，折射能力，矫正的方法是在入射光线进入眼睛以前先变的，因此需要佩戴镜来矫正．乙所示的眼睛是眼，判定的依据是像落在了视网膜的面，这说明晶状体变，折射能力，矫正的方法是在入射光线进入眼睛以前先变的，因此需要佩戴镜来矫正．三、典例分类·解析考点1 透镜对光的作用【例1】如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线(注意标出箭头方向)．【例2】小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律．(1)如图所示，将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个 ______的光斑，测得凸透镜的焦距是 cm.(2)小明将蜡烛、凸透镜和光屏的中心调到同一高度，无论怎样移动光屏，都不能得到清晰的像原因可能是 .(3)实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向移动．考点3 凸透镜成像规律的应用【例3】图甲是城市很多路口安装的监控摄像头，它可以拍摄违章行驶或发生交通事故时的现场照片.摄像头的镜头相当于一个凸透镜，它的工作原理与相似.图乙和丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片，由图可以看出汽车所成的像变小，与此对应的像距将变．考点4 眼睛与眼镜【例4】近来，小华为了看清书上的字，眼睛与书的距离和视力正常时相比越来越近了，这说明小华已( )A．患上近视眼，需要佩戴用凸透镜制成的眼镜; B．患上近视眼，需要佩戴用凹透镜制成的眼镜; C．患上远视眼，需要佩戴用凸透镜制成的眼镜; D．患上远视眼，需要佩戴用凹透镜制成的眼镜.四、考点随堂·达标考点1 透镜对光的作用1.如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是( )2．请在上图中画出入射光线或折射光线．3.根据入射光线和折射光线，在如右上图的虚线框内画出适当的透镜．考点2 探究凸透镜成像规律4．在“验证凸透镜成像规律”的实验中，实验前应先观察并记下凸透镜的．实验时，当固定好凸透镜的位置并调整物距，使它大于透镜的二倍焦距后，要移动找像．当发现所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是： .5.在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如右图所示：(1)为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 (填“亮点”或“亮环”)为止，测得它与凸透镜中心的距离为10cm，确定出焦距f＝ (填“5cm”或“10cm”).(2)凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如上图所示位置，光屏上会出现清晰 (填“放大”、“缩小”或“等大”)的实像；如果她将光源再远离凸透镜一些，这时光屏应向 (填“左”或“右”)移动，以获得清晰的实像．(3)如果将光源移至7cm处，凸透镜此时成的是放大的 (填“虚像”或“实像”)．考点3 凸透镜成像规律的应用6.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像．利用这一成像原理可以制成( )A．幻灯机; B．照相机; C．放大镜; D．潜望镜.7.如图所示，用焦距为l0cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应( )A．大于10cm小于20cm； B．等于20cm； C．小于10cm； D．大于20cm。
新人教版八年级物理上册《第五章 透镜及其应用》复习教案(7)
《第五章透镜及其应用复习课》教学案复习目标：1、加深对凸透镜的会聚作用和凹透镜的发散作用的理解。
2、熟练应用凸透镜成像的规律。
3、熟悉凸透镜成像的应用。
4、通过对成像规律的分析，尝试解决生活中的一些实际问题。
复习重点和难点：1、引导学生归纳知识结构。
2、熟练掌握凸透镜成像的规律、成像的特点并会应用。
教学方法：讲解合作与探究教学过程一、创设情境，导入新课：小华参观展览会，在一个小展览室里看见一个女导游在介绍商品，试着与她握手，却发现她是一个虚拟的导游，可望而不可及。
后来她发现这个女导游只是一个玻璃屏风后倒立的电视机屏幕上的经过处理的一个形象而已。
(1)这个玻璃屏风是什么镜？这个虚拟导游是实像还是虚像？(2)电视机与玻璃屏风的距离应满足什么条件？二、自主学习、合作探究：学习任务（一）：透镜的种类、典型光路。
1、透镜的种类：凸透镜和凹透镜主光轴：光心：焦点（F）：焦距（f）：2、典型光路过光心的光线传播方向不变个性化修改例题：（1）、画出图13中的光线AB经过凸透镜后的径迹．（2）、如图9所示，根据光的折射情况，在虚FF F F最新人教版八年级上册物理1最新人教版八年级上册物理 2线框内填上一个适当的透镜。
（3）、在图1中完成透镜的光路图． （4）、在图12中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
学习任务（二）：凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律）1、凸透镜到物体的距离大于2倍焦距时，成倒立、缩小的像。
这个像是物体射向凸透镜的光经过凸透镜后会聚成的，能用光屏显现出来，叫做实像。
初二物理上册第5章《透镜及其应用》学案(新版)新人教版
初二物理上册第5章《透镜及其应用》学案（新版）新人教版教学内容与教学过程课前反省作业完成状况：优□良□中□差□建议__________________________________________一、作业反省与剖析二、教学进程第一节透镜凸透镜凹透镜定义中间厚、边缘薄的透镜叫做凸透镜。
中间薄、边缘厚的透镜叫做凹透镜。
实物外形主光轴和光心透镜上经过球心的直线CC'叫做主光轴，简称主轴。
每个透镜主轴上都有一个点，凡是经过该点的光，其传达方向不变，这个点叫光心。
对光线作用及光路图凸透镜对光有会聚作用。
凹透镜对光有发散作用。
光线透过透镜折射，折射光线传达方向比入射光线的传达方向更接近主光轴。
光线经过透镜折射后，折射光线传达方向比原入射光线的传达方向更远离主光轴。
特殊光线焦点和焦距凸透镜能使平行于主光轴的光集聚在一点，这个点叫做焦点，用F表示。
凹透镜能使平行于主光轴的光发散，这些发散光线的反向延伸线相交于主光轴上的一点，这一点不是实践光线集聚而成的，叫做虚焦点，也用F表示。
焦点到光心的距离叫做焦距，用f表示。
凹透镜焦点到光心的距离叫做焦距，用f表示。
凸透镜有两个相互对称的实焦点，同一透镜两侧的焦距相等。
凹透镜有两个相互对称的虚焦点，同一透镜两侧的焦距相等。
焦距与集聚才干的关系凸透镜焦距的大小表示其集聚才干的强弱，焦距越小，集聚才干越强。
凹透镜焦距的大小表示其发散才干的强弱，焦距越小，发散才干越强。
同种光学资料制成的凸透镜外表的凹陷水平决议了它的焦距的长短。
外表越凸，焦距越短，集聚才干越强。
同种光学资料制成的凹透镜外表的凹陷水平决议了它的焦距的长短。
外表越凹，焦距越短，发散才干越强。
每个凸透镜的焦距是一定的。
每个凹透镜的焦距是一定的。
用凸透镜正对太阳，调整凸透镜到纸的距离，使纸上构成最小、最亮的光斑，那么这个光斑在凸透镜的焦点上关于两种透镜三条特殊的光线：1、凸透镜三条特殊光线，A.与主光轴平行的光线经透镜折射过焦点B.过光心的光线传达方向不变；C、过焦点的光线经透镜折射后与主光轴平行。
中考物理第5章透镜及其应用复习学案新人教版
第五章透镜及其应用定义：中间______、边缘______的透镜光学性质：对光线有______作用基本规律、概念：①通过______的光线不偏折②主光轴：两个球面所在______的连线凸透镜③平行于主光轴的入射光线会聚于______④焦距：______到______的距离物距：u>2f 像距：_________，成______的______的___像成像规律物距：f<u<2f 像距：_________，成______的______的___像物距：u<f 成______的______的___像透镜及其应用凹透镜：①定义：中间______、边缘______的透镜②光学性质：对光线具有______作用照相机：凸透镜成______的______的___像日常生活投影仪：凸透镜成______的______的___像放大镜：凸透镜成______的______的___像应用眼睛成像原理：_________和______的组合相当于______透镜眼睛近视眼的矫正：配戴______透镜制成的近视镜远视眼的矫正：配戴______透镜制成的远视镜科技：望远镜、显微镜一、透镜知识点1：透镜及与透镜相关的概念名称概念说明透镜透镜是利用光的______来工作的光学元件，它是由透明物质(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。
如下图甲所示，中间___、边缘___的透镜叫做凸透镜；如下图乙所示，中间___、边缘___的透镜叫做凹透镜。
按其厚薄的形状可分为两类：凸透镜和凹透镜主光轴通过透镜两个球面______的直线叫做主光轴，如下所示每个透镜都有一条主光轴光心主光轴上有个特殊的点，通过它的光线传播方向_________，这个点叫做透镜的光心，如上图所示用字母“___”表示，可以认为薄透镜的光心就在透镜的中心。
焦点凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫做凸透镜的______，如下图甲所示。
八年级物理上册 第五章《物透镜及其应用》复习学案(新版)新人教版
八年级物理上册第五章《物透镜及其应用》复习学案（新版）新人教版一、题组训练一(问题习题化)1、补充完整下列光路图。
2、小刚在做探究“凸透镜成像规律”的实验：(1)如图5所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。
由图5可知，凸透镜对光线具有作用，该凸透镜的焦距是 cm。
(2)如图，小刚将蜡烛移至光具座上20 cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 (填“放大”、“等大”或“缩小”)的实像；生活中的就是利用这个规律制成的。
(3)小刚将蜡烛移至光具座上35 cm刻度线处，在凸透镜位置不变时，要在光屏上成清晰的像，光屏应向（填“靠近”或“远离”）凸透镜方向移动，直到烛焰在光屏上成清晰的像，则该像是 (填“倒立”或“正立”)的实像；生活中的就是利用这个规律制成的。
(4)小刚将蜡烛移至光具座上45 cm刻度线处，小刚从凸透镜的右侧通过凸透镜可以看到烛焰 (填“倒立”或“正立”)的像，此时 (填“能”或“不能”)在光屏上接收到清晰的像。
生活中的就是利用这个规律制成的。
3、下图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法、下列判断正确的是A、图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法B、图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法C、图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法D、图②能够说明近视眼的成像原理，图③给出了近视眼的矫正方法5、下列关于显微镜和望远镜的说法，正确的是A、使用显微镜观察物体，看到的是物体被两次放大之后的虚像B、通过望远镜看到的是物体被两次放大之后的实像C、所有望远镜的物镜都相当于凸透镜D、以上说法都不对二、知识点梳理1、凸透镜和凹透镜对光的作用(知道各种透镜对光的作用是什么)透镜的概念：焦点、焦距、光心、主光轴(知道这些概念，并能画出特殊光线的折射光线)2、凸透镜成像规律及其应用(探究规律；知道各个规律的应用)3、正常眼是怎样看清物体的；近视眼和远视眼的成因及矫正(知道各自的成因)4、显微镜和望远镜的结构；物镜和目镜的成像特点(常识性了解)三、题组训练二(知识网络化)1、小明同学用焦距为10cm的放大镜去察看地图，地图与放大镜的距离应该 (选填“大于”、“小于”或“等于”)10cm；而当摄影师给全班同学照完集体相接着又给一个同学照半身相时，就应该 (选填“增大”或“减小”)照相机镜头和这个同学的距离。
新人教版八年级物理上册《第五章 透镜及其应用》复习教案(3)
物理:第五章透镜及其应用复习课程解读一、学习目标：1、知道透镜及透镜对光线的作用。
2、理解凸透镜的成像规律。
3、知道照相机、眼睛、幻灯机、放大镜的工作原理及使用。
二、重点、难点：重、难点：凸透镜的成像规律及应用三、考点分析：此部分内容在中考物理中的要求如下：知识点考纲要求题型分值透镜及透镜对光的作用理解填空、选择、作图、实验题1~3分凸透镜的成像规律知道填空、选择、作图、实验题2~4分凸透镜的应用理解填空、选择、简答、实验题2~6分知识梳理照相机眼睛光学器件镜头（凸透镜）；胶卷（光屏）角膜和晶状体（凸透镜）；视网膜（光屏）成像原理凸透镜可以成倒立、缩小的实像；（u＞2f ，f＜v＜2f）焦距特点焦距不可改变；相同条件下，镜头越厚焦距越短焦距可改变；相同条件下，晶状体越厚焦距越短调焦实际上是调节“像距”，即暗箱的长度改变晶状体的厚薄程度，调节焦距的长短动态改变物距U变大（人离照相机更远），镜头向前伸（暗箱长物距U变大（人眼看远景），晶状体变薄，焦距变大，像变度变短），像变小。
（反之也成立）小。
（反之也成立）近视眼远视眼（老花眼）成像位置焦距特点晶状体比正常眼的更厚；对光的会聚能力更强；焦距更短晶状体比正常眼的更薄；对光的会聚能力更弱；焦距更长视觉特点看近物清晰，看远物模糊看近物模糊，看远物清晰光学矫正配戴凹透镜配戴凸透镜典型例题知识点一：透镜及透镜对光线的作用例：以下是一些元件的对话记录，这些元件中属于凸透镜的是；属于凹透镜的是。
A. 露珠：我虽只是一滴水，但我也能折射一个世界；F. 放大镜：用我也不错，我能让世界放大，照样清清楚楚，明明白白；B. 某透镜：你能折射一个世界。
不如我，我能向天借火；G. 显微镜：要说放大，你还真不如我。
我能让你看得更细，明查秋毫、不差毫厘。
C. 防盗门“猫眼”：你们吵吧。
我在门内偷偷看你们；H. 照相机：你们看到的，我都能留下，我能让画面定格，留住精彩瞬间；D. 望远镜：嘿嘿，我是千里眼，我能看得更远，我都看到了；I. 电影放映机：你不如我，我能让你定格的画面动起来；E. 近视眼镜：能不能看得清哦，让我出马吧，我能让你的世界变得清晰；J. 眼睛：别吵了，没有我，你们什么都看不见！【解析】本题用轻松活泼的拟人手法，简略地表明了各个元件的作用。
