《多用电表》导学案1
11.5 实验：练习使用多用电表导学案
年级：高二学科：物理班级：学生姓名：制作人：不知名编号：2023－1411.5 实验：练习使用多用电表导学案学习目标：1.理解多用电表的外部结构和欧姆挡的原理。
2.掌握多用表测电阻、电压、电流的正确使用的方法和读数。
预学案一、复习回顾电表的改装电压表： R=_________电表的改装电流表： R=_________二、认识多用电表阅读、观察课本P72页。
1．功能：多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。
2．外部结构(1)外形图如课本P72页图所示。
(2)表的上半部分为表盘，第一条红色刻度线为的刻度线，第二条为的刻度线、刻度线，第三条为刻度线。
(3)下半部分是选择开关，其周围标有测量功能的区域及量程。
(4)红表笔插入接柱，黑表笔插入接柱。
三、使用多用电表1．基本步骤(1)机械调零：使用前应该调整指针定位螺丝，使指针指到。
(2)选功能及量程：使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的 _。
(3)不使用的时候应该把选择开关旋转到位置。
2．测直流电压(相当于电压表)(1)将多用电表的选择开关旋至直流电压挡，所选量程大于所测电压估计值。
(2)将多用电表与所测元件，红表笔接触高电势端(电流红进黑出)。
(3)读数：依据刻度盘第二条刻度线读数。
注意：①保证待测外电路是接通的。
②读数时，指针偏到接近满偏位置误差较小。
3．测直流电流(相当于电流表)(1)将多用电表的选择开关旋至直流电流挡，所选量程大于所测电流估计值。
(2)将被测元件的一端从电路中断开，将多用电表在断开处在电路中，注意电流从红表笔流入多用电表(电流红进黑出)。
(3)读数：依据刻度盘第二条刻度线读数。
注意：①读数时，直流电流和电压共用第二条刻度线，刻度是均匀的，需按比例计算。
如取5 mA 量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”。
②读数时，指针偏到接近满偏位置误差较小。
高中物理物理 选修3-1(人教版)--《多用电表的原理》导学案1--优化方案

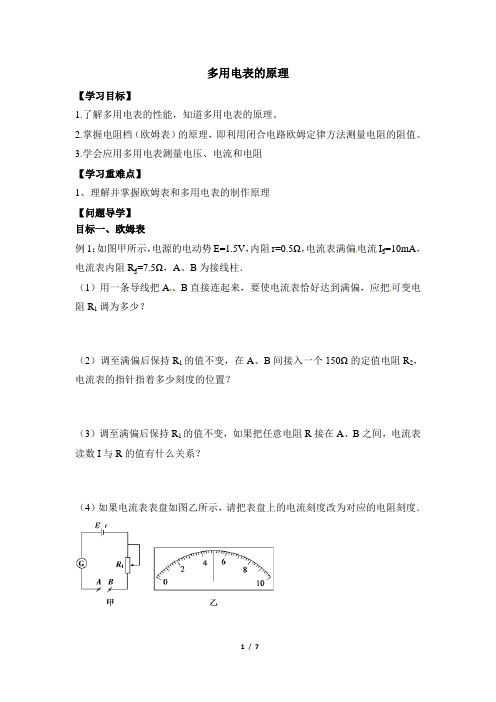

多用电表的原理【学习目标】1.了解多用电表的性能，知道多用电表的原理。
2.掌握电阻档（欧姆表）的原理，即利用闭合电路欧姆定律方法测量电阻的阻值。
3.学会应用多用电表测量电压、电流和电阻【学习重难点】1、理解并掌握欧姆表和多用电表的制作原理【问题导学】目标一、欧姆表例1：如图甲所示，电源的电动势E=1.5V，内阻r=0.5Ω，电流表满偏电流I g=10mA，电流表内阻R g=7.5Ω，A、B为接线柱．（1）用一条导线把A、B直接连起来，要使电流表恰好达到满偏，应把可变电阻R1调为多少？（2）调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表的指针指着多少刻度的位置？（3）调至满偏后保持R1的值不变，如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？（4）如果电流表表盘如图乙所示，请把表盘上的电流刻度改为对应的电阻刻度．上图为将电流表改成测量电阻的欧姆表后的示意图，其中将接线柱改为红黑两根表笔，试根据上图回答以下问题：1．欧姆表原理：依据 定律制成，它是由 改装而成的．欧姆表内部构造：由____________、____________和____________三部分组成．2. 测量原理①当红、黑表笔相接时（图甲），相当于被测电阻R x ＝0，此时指针__________偏转，如果发现指针未能偏转至刻度盘最右侧，应该调图中的__________的阻值，使E r ＋Rg ＋R＝_______，则表头的指针指到___________________，刻度盘上此处定为欧姆表刻度的__________刻线．_________________________是欧姆表的内阻．调节R 是指针指向欧姆表0刻线的过程叫欧姆调零。
②当红、黑表笔不接触时（图乙）相当于被测电阻R x ＝∞，电流表中没有电流，表头的指针______________偏转，此时指针所指的位置是为欧姆表刻度的__________刻线．③当红、黑表笔间接入被测电阻R x 时（图丙），通过表头的电流I ＝_______________，改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．2．中值电阻与刻度盘特点①假设红黑表笔间接某一个电阻时指针正好指在刻度盘的中央刻度，则此时电流I ＝________g I （指针半偏）时，x R ＝________________，即欧姆表表盘的中值电阻等于_______________________．②由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是________的，越向左刻度的密度越______________．3．欧姆表的电流流向：由原理图可知，使用欧姆表时电流由_____表笔流出_____（“红”或“黑”）表笔流入。
高二物理《多用电表的原理》导学案
1、欧姆表教师活动：（投影）教材例题1：教师引导学生分析、求解，对求解结果进行总结、点评。
教师：通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，代表发言：将电流表的“10mA ”刻度线标为“0Ω”，“5mA ”刻度线标为“150Ω”，其它电流刻度按的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
此时，该表的总内阻是150Ω，即：表内的表头内阻Rg 、电源内阻r 和可变电阻R 的总和，我们称之为“中值电阻”。
教师（总结）：（投影）教材图2.8-2（如图所示）。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
)(1505.1Ω-=IR教师提问：相对于其他电表欧姆表的表头有什么特点？ 学生活动： 1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏注意：在测量电阻时，使指针尽可能指在表盘中央附近，读数较为准确。
2、多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
（投影）教材图2.8-3和2.8-4（如图所示）。
51015 Ω20 30 40 50 100 200 500∞1K图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单的多用电表的电路，并说明转换测量功能。
学生讨论，画电路图，找两位学生的电路图投影，师生互动、点评。
教师：（投影）教材图2.8-5（如图所示）。
说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？学生讨论、代表发言。
师生互动、点评。
教师：（投影）教材图2.8-6和2.8-7（如图所示）。
向学生介绍指针式多用电表和数字式多用电表的外形和各部分结构。
[实验]练习使用多用电表教师：播放《练习使用多用电表》的视频准备：（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。
《学习使用多用电表》 导学案
《学习使用多用电表》导学案一、学习目标1、了解多用电表的基本结构和工作原理。
2、掌握多用电表测量电压、电流和电阻的方法。
3、学会正确读取多用电表的测量数据。
4、培养学生的实验操作能力和科学探究精神。
二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的原理和操作方法。
（2）正确读取多用电表的测量数据。
2、难点（1）理解多用电表测量电阻的原理。
（2）多用电表的换挡原理和操作。
三、知识链接1、电路中的基本物理量：电流、电压、电阻。
2、电流表和电压表的使用方法。
四、学习过程（一）多用电表的结构1、观察多用电表的表盘，上面有哪些刻度和符号？2、了解多用电表的选择开关，不同的挡位分别对应测量什么物理量？（二）多用电表测量电压1、将多用电表的选择开关拨到直流电压挡，例如“25 V”挡。
2、把多用电表与被测电路并联，注意红表笔接高电势点，黑表笔接低电势点。
3、读取表盘上的示数，注意最小刻度和估读。
（三）多用电表测量电流1、将多用电表的选择开关拨到直流电流挡，例如“05 A”挡。
2、把多用电表与被测电路串联，让电流从红表笔流入，从黑表笔流出。
3、读取表盘上的示数，同样要注意最小刻度和估读。
（四）多用电表测量电阻1、机械调零：使用前，先检查表针是否停在左端的“0”位置。
若没有，要用螺丝刀调节表盘下方的机械调零旋钮，使指针指在“0”位置。
2、选挡：估计待测电阻的阻值大小，选择合适的倍率挡。
例如，估计电阻值约为几十欧，可选择“×10”挡。
3、欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端的“0”刻度处。
4、测量：将待测电阻接入红、黑表笔之间，注意手不要接触表笔的金属部分。
5、读数：读取表盘上指针所指的刻度值，乘以所选挡位的倍率，得到待测电阻的阻值。
（五）多用电表的使用注意事项1、测量前，要根据待测物理量选择合适的挡位和量程，尽量使测量值在表盘刻度的中间位置附近，以提高测量的精度。
2、测量时，手不能接触表笔的金属部分，以免影响测量结果。
《动手做——学习使用多用电表》 学历案
《动手做——学习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。
2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。
3、学会正确选择多用电表的量程，提高测量的准确性和精度。
4、培养动手实践能力和科学探究精神，增强对电学知识的理解和应用。
二、学习重难点1、重点（1）多用电表的结构和功能。
（2）多用电表测量电压、电流和电阻的原理和方法。
（3）正确选择量程和读数。
2、难点（1）多用电表测量电阻的原理和操作。
（2）多用电表的欧姆调零。
三、学习过程（一）知识回顾1、复习电流、电压和电阻的基本概念和相关公式。
2、回顾电流表和电压表的使用方法和注意事项。
（二）多用电表的认识1、观察多用电表的外观，了解其表盘、选择开关、表笔插孔等结构。
2、认识表盘上的刻度，包括电压刻度、电流刻度和电阻刻度。
注意不同量程对应的刻度分布和读数方法。
3、了解选择开关的功能，能够根据测量需求选择合适的量程和测量项目，如直流电压、交流电压、直流电流、电阻等。
（三）多用电表测量电压1、将选择开关拨到直流电压档，并根据待测电压的大小选择合适的量程。
2、将表笔并联在待测电路两端，注意红表笔接高电位，黑表笔接低电位。
3、读取表盘上的电压示数，注意量程和最小分度值，准确记录测量结果。
（四）多用电表测量电流1、将选择开关拨到直流电流档，并根据待测电流的大小选择合适的量程。
2、将表笔串联在待测电路中，确保电流从红表笔流入，从黑表笔流出。
3、读取表盘上的电流示数，注意量程和最小分度值，准确记录测量结果。
（五）多用电表测量电阻1、将选择开关拨到电阻档，选择合适的量程。
2、进行欧姆调零：将两表笔短接，调节欧姆调零旋钮，使指针指在电阻刻度的零刻度线处。
3、将表笔分别与待测电阻的两端接触，读取表盘上的电阻示数。
注意乘以所选量程的倍率，得到电阻的测量值。
（六）误差分析与注意事项1、分析测量电压、电流和电阻时可能产生的误差来源，如量程选择不当、读数误差、表笔接触不良等。
高二物理-学习使用多用电表(导学案)
练习使用多用电表（导学案）设计：任彦霞审核：雷鹏宇一、本节学习知能目标：1.初步了解电阻器、二极管及其在电路中的作用；2.知道多用电表的结构、原理和功能；3.会使用多用电表测量电压、电流、电阻。
二、问题思考，先知先觉：1.电压表。
测量时应将电压表与待测元器件_________（并联、串联）2.电流表。
测量时应将电流表与待测元器件_________（并联、串联）3. 多用电表是最常用的多功能、多量程电学测量仪表，不仅能测量________、__________，还能测量_________等多个电学量。
4、认识多用电表（1）构造。
多用电表由____ ___、_________和______组成（2）功能及量程。
V表示______________ 挡，V表示_______________挡，mA表示_______________挡， 表示______________挡。
5、使用多用电表（1）机械调零。
使用前应观察指针是否位于刻度线左端的_________位置（2）选择挡位和量程(电压、电流的测量应使指针偏转角达满刻度的三分之二以上)（3）读数（通常要有估读数字）（4）安全保护。
测量完毕后，应将功能选择开关置于交流电压挡的________或_______处。
三、合作探究实验探究1：学习用多用电表测量直流电压实验探究2：学习用多用电表测量直流电流实验探究3：学习用多用电表测量导体的电阻1.欧姆调零。
将大旋钮置于电阻挡某一量程，短接红黑表笔，调节__________旋钮，使指针与 刻度“0”刻线对齐。
改变电阻挡的量程时，需要重新__________________。
2.电阻挡各量程表示的是________。
3.读数。
测量值=倍率×指针___________。
（注：不用估读）实验探究4：学习用多用电表判断晶体二极管的极性1.晶体二极管简称___________，其在电路中的符号为__________________。
《多用电表的原理》导学案
2.8 《多用电表的原理》导学案【学习目标】1．了解欧姆表的原理，学会使用欧姆表；了解欧姆表的刻度等问题。
2．了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。
3．学会用多用电表测电流，电压及测量二极管的正反向电阻。
【重点难点】多用电表欧姆挡的原理和欧姆表的使用。
【学法指导】认真阅读教材，理解多用电表欧姆挡的原理，体会多用电表欧姆挡测电阻的方法【知识链接】怎样将小量程的电流表改装成大量程的电流表？怎样将小量程的电流表改装成大量程的电压表？【学习过程】一、欧姆表1、欧姆表的原理欧姆表是据_________定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。
原理.如右图示：调零时.Ig=_________测量时. I= _________只要将对应Rx值的电流刻度Ⅰ改为阻值Rx,即为欧姆表。
由于I与R的非线性关系，表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。
2、注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。
二、多用电表1．原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（1）直流电流挡直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表。
（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表.（3）欧姆挡(欧姆表)2、多用电表的表面结构，多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的,其刻度是分布______的，最下面一条刻度线左侧标有“V”是用于测交流电压的，其刻度是_________的。
人教版选修《多用电表》word学案
人教版选修《多用电表》word 学案 班级： 姓名： 组号：【自学目标】1.了解多用电表测电压、测电流及测电阻的原理2.认识多用电表及其表盘【自学重难点】1.明白得欧姆表和多用表的工作原理2.正确使用电压电表【知识连接】1.电流表、电压表的改装和闭合电路的欧姆定律2.研究推理法【导学求思】一、欧姆表1.工作原理（1）构造：欧姆表是依照 制成的，它的原理如图所示，G 是 ，g R 是 ，g I 是 ，E 是 ，r 是 ，R 是 ，也叫（2）原理：①当红、黑表笔相接时如图甲所示，相当于被测电阻0=x R ，调剂R 的电阻，使g g I RR r E =++，则表头的指针指到满刻度，因此刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（R R r g ++）是欧姆表的内阻。
②当红、黑电笔不接触时如图乙所示，相当于被测电阻∞=x R ，电流表中没有电流，表头的指针不偏转，现在指针所指的位置是欧姆表刻度的“∞”点。
当红、黑表笔间接入被测电阻x R 时如图丙所示，通过表头的电流xg R R R r E I +++=。
改变x R ，电流I 随着改变，每个x R 值都对应一个电流值，在刻度盘上直截了当标出与I 值对应的x R ，就能够从刻度盘上直截了当读出被测电阻的阻值。
2.欧姆表的刻度盘（1）当欧姆表未接入电阻，处于 状态，即x R 时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角专门小讲明被测阻值 。
（2）当欧姆表表笔直截了当相连，即x R 时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。
（3）x R 与I 是 关系，故欧姆表表盘刻度 。
从表盘上看，“左密右疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。
3.欧姆表是一种测量 的仪器，它是由 改装而成的。
欧姆表在读数时指针应处于 ，使用欧姆表要注意选择 且每调换一次应重新 。
二、多用电表1.多用电表是一种多功能外表，一样能够用来测量 等，同时每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是 ，它的四周刻着各种测量项目和量程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用电表
一、教学目标
1.了解多用电表测电压、测电流及测电阻的原理
2.认识多用电表及其表盘
二、教学重、难点
1.理解欧姆表和多用表的工作原理
2.正确使用电压电表
三、知识回顾
1.电流表、电压表的改装和闭合电路的欧姆定律
2.研究推理法
四、教学过程
【导学求思】
一、欧姆表
1.工作原理
（1）构造：欧姆表是根据 制成的，它的原理如图所示， G 是 ，g R 是 ，g I 是 ，
E 是 ，r 是 ，R 是 ，也叫
（2）原理： 当红、黑表笔相接时如图甲所示，相当于被测电阻0=x R ，调节R 的电阻，
使g g I R
R r E =++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表
刻度刻度的零点，（）是欧姆表的内阻。
R
R r g ++
②当红、黑电笔不接触时如图乙所示，相当于被测电阻∞=x R ，电流表中没有电流，表头
的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点。
③当红、黑表笔间接入被测电阻x R 时如图丙所示，通过表头的电流x
g R R R r E I +++=。
改变x R ，电流I 随着改变，每个x R 值都对应一个电流值，在刻度盘上直接标出与I 值
对应的x R ，就可以从刻度盘上直接读出被测电阻的阻值。
2.欧姆表的刻度盘
（1）当欧姆表未接入电阻，处于 状态，即x R 时，电路中没有电流，指针
不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角很小表明被测阻值 。
（2）当欧姆表表笔直接相连，即x R 时，电路中电流最大，指针满偏，故电阻零刻
度在最右端满偏电流处。
（3）x R 与I 是 关系，故欧姆表表盘刻度 。
从表盘上看，“左密右
疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。
3.欧姆表是一种测量 的仪器，它是由 改装而成的。
欧姆表在读数
时指针应处于 ，使用欧姆表要注意选择 且每调换一次应
重新 。
二、多用电表
1.多用电表是一种多功能仪表，一般可以用来测
量等，
并且每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是，它的四周刻着各种测量项目和量程。
另外，如图所示，①是、
②是、
③是、
④是、
⑤是。
2.使用多用电表测量电流、电压是，应注意电流和电压的选择，如测1.5V 直流电
压，应选择的量程档位时流电压 V档；测5mA的直流电流时，应选用流 mA档；测220V交流电压时，应选用流电压 V档。
3.用多用电表测电阻时，要将选择开关扳倒档上，红表笔连接表内电源的极
黑表笔连接表内电源的极，选好量程后，要，然后测量，测量完毕，应把选择开关旋转到OFF档。
三、二极管
晶体二极管是由制成的电子元件，它有两个电极，一个叫极，一个
叫极，二极管正向电阻，反向电阻，用多用电
表可以判
断二极管的或区分它的。
【实例探究】
【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。
如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。
改变挡位调整倍率后，要特别注意重新____________________。
答案：12Ω，“×10挡”，调整欧姆零点
【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。
答案：BD
【例3】如图所示为多用电表欧姆挡的原理示意图。
其中，电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。
用它测量电阻R x，能准确测量的阻值范围是
A ．30～80 k Ω B.3～8 k Ω C. 300～800 Ω D.30～80Ω
解析：用欧姆当测量电阻时，指针指在表盘中央附近时测量结果比较准确。
当电流最大时，由 内
R E I g =，其中内R 为欧姆表的内阻。
得Ω=Ω⨯==-5000103005.16g I E R 内 用它测量电阻R x 时，当指针指在表盘中央时
x g R R E I +=内21得Ω=-=50002内R I E R g
x
故能准确测量的阻值范围是5k Ω附近。
选项B 正确。
