结构化系统设计方法的基本思想及方法要点
结构化和面向对象的系统分析设计方法的对比
结构化方法和面向对象方法的对比1 结构化和面向对象的方法1.1 结构化方法结构化方法基于功能分解设计系统结构，通过不断把复杂的处理逐层分解来简化问题，它从内部功能上模拟客观世界。
用结构化开发能提高软件的运行效率，且能够增加软件系统的可靠性。
结构是指系统内各个组成要素之间的相互联系、相互作用的框架。
结构化的系统分析设计方法是一种传统的系统开发方法。
针对软件生存周期各个不同的阶段，有结构化分析(SA)、结构化设计(SD)和结构化程序设计(SP)等方法。
它的基本思想：把一个复杂问题的求解过程分阶段进行，而且这种分解是自顶向下，逐层分解，使得每个阶段处理的问题都控制在人们容易理解和处理的范围内。
1.1.1 结构化分析结构化分析是面向数据流进行需求分析的方法，主要采用数据流图DFD (Data Flow Diagram)来描述边界和数据处理过程的关系。
结构化分析的主要工作是使用数据流程图、数据字典、结构化语言、判定表和判定树等工具，来建立一种新的、称为结构化说明书的目标文档-需求规格说明书。
1.1.2 结构化设计结构化设计是将数据流图表示的信息转换成程序结构的设计描述，和功能的实现方法，并且采用系统结构图表示系统所具有的功能和功能之间的关系。
结构化设计过程分两步完成，第一步以需求分析的结果作为出发点，构造出一个具体的系统设计方案，决定系统的模块结构(包括决定模块的划分、模块间的数据传递及调用关系)。
第二步详细设计，即过程设计。
在总体设计的基础上，确定每个模块的内部结构和算法，最终产生每个模块的程序流程图1.2 面向对象方法面向对象方法是从内部结构上模拟客观世界，其基本思想为：对象是对现实世界客观实体的描述，均由其属性和相关操作组成，是系统描述的基本单位。
面向对象方法更强调运用人类在日常的逻辑思维中经常采用的思想方法和原则，例如抽象、分类、继承、聚合、封装等，这使得软件开发者能更有效地思考问题，并以其他人也能看得懂的方式把自己的认识表达出来。
结构化系统开发方法
结构化系统开发方法结构化系统开发方法（SSDM）是一种系统开发的方法论，它强调系统开发过程中的结构化分析和设计，以及模块化的程序开发。
SSDM方法的核心理念是将系统划分为多个模块，每个模块负责特定的功能，通过模块之间的协作来完成整个系统的开发。
本文将介绍SSDM的基本原理、流程和特点。
首先，SSDM方法强调系统开发过程中的结构化分析和设计。
在系统开发的初期阶段，开发团队需要对系统进行全面的分析，了解系统的功能需求和业务流程。
在此基础上，开发团队进行系统设计，将系统划分为多个模块，并确定模块之间的接口和数据流动关系。
这种结构化的分析和设计有助于开发团队清晰地了解系统的整体架构，从而更好地进行后续的开发工作。
其次，SSDM方法强调模块化的程序开发。
在系统设计确定后，开发团队将系统分解为多个模块，并分别对每个模块进行开发。
每个模块负责特定的功能，开发团队可以并行开发多个模块，从而提高开发效率。
此外，模块化的程序开发还有利于代码的复用，当系统需要进行升级或扩展时，可以更方便地对特定模块进行修改或添加新的模块，而不会影响整个系统的稳定性。
SSDM方法的特点还包括可维护性和可扩展性。
由于SSDM方法将系统划分为多个模块，每个模块负责特定的功能，因此当系统需要进行维护或扩展时，开发团队可以更方便地定位和处理特定模块的问题，而不会影响整个系统的稳定性。
此外，SSDM方法还有利于团队协作，不同开发人员可以分别负责不同的模块，从而提高开发效率和质量。
总之，结构化系统开发方法是一种强调结构化分析和设计、模块化程序开发、可维护性和可扩展性的系统开发方法。
通过SSDM方法，开发团队可以更好地理解系统的整体架构，提高开发效率和质量，同时也有利于系统的后续维护和扩展。
希望本文对SSDM方法有所了解，并能够在实际的系统开发中加以运用。
简述结构化开发方法的内容
简述结构化开发方法的内容结构化开发方法的核心是结构化分析。
它是以数据为中心，采用面向对象的方法，使系统设计达到数据驱动，可扩充、重用性强、维护方便，可靠性高的目标。
结构化分析的对象是系统的各个部分，即整个系统模型。
按照用户与软件系统交互的角度，将系统划分为若干层次，并形成相应的层次模型。
其基本思想是由上而下，逐层进行需求分析，以表示系统的各个部分之间的数据流向和传递关系，以及完成这些功能的算法，把需求分析的结果放入对应的模块，形成对软件系统的总体描述。
1.结构化分析方法是开发一个好软件必不可少的方法，是把握系统需求的有效手段。
在具体应用中主要涉及到需求分析、系统设计、代码编写和测试等四个方面。
（ 1）需求分析阶段：用于全面了解所要解决问题的特征，定义用户对该问题的基本要求和约束条件，以及进行用户调查；(2)概要设计阶段：提出软件的逻辑模型、结构设计、数据设计，定义模块及数据结构，输入输出接口等；(3)详细设计阶段：确定算法、模块及外部接口等细节，描述系统实现方案，提出运行时的各种功能和性能要求；(4)测试阶段：包括单元测试和集成测试。
（ 1）需求是系统开发的根本原因和第一步，需求定义得准确与否直接影响着后面的工作量、费用和质量。
（ 2）分析系统是否满足用户需求，确定系统的规模和结构，明确软件的功能要求，需求分析的过程就是系统设计的过程。
(3)确定软件系统的算法，它是保证软件正确性和可行性的关键，是系统实现的重要依据。
2.结构化设计方法是软件工程方法论的重要组成部分，也是一种实用而有效的方法。
2.结构化设计方法是软件工程方法论的重要组成部分，也是一种实用而有效的方法。
通常结构化方法又分为瀑布模型法、原型法和螺旋模型法。
3.结构化方法是一种面向数据流的软件开发方法，是面向对象方法的一个重要分支。
它具有数据驱动的基本特征，将软件系统的各个模块看成是一个个的对象，把对象作为处理数据的机制，在数据的驱动下来组织结构化程序设计，提高软件系统的可重用性和可维护性。
简述结构化程序设计方法的基本要点
结构化程序设计方法的基本要点简介结构化程序设计方法是一种用于构建大型程序的系统性方法。
它通过将程序分解为一系列小的、可管理的模块，以及规定了模块之间的交互方式，从而降低程序的复杂性，提高程序的可维护性和可读性。
本文将从以下几个方面详细介绍结构化程序设计方法的基本要点。
1. 模块化模块化是结构化程序设计方法的核心思想之一。
模块化将程序分解为多个功能相对独立的模块，每个模块负责完成一个特定的任务。
模块化有助于提高程序的可读性，可维护性和可重用性。
1.1 模块划分在进行模块划分时，可以按照功能划分原则，将程序划分为几个不同的功能模块，每个模块负责完成一个特定的功能。
也可以按照数据划分原则，将程序划分为几个处理不同数据的模块。
模块应该具有清晰的职责和界限，不同模块之间的功能和数据交互应该通过接口进行。
1.2 接口设计模块之间的接口设计是模块化的关键。
接口应该明确定义模块之间的输入和输出，以及数据的传递方式。
良好的接口设计可以降低模块之间的耦合度，提高代码的可复用性，使得模块可以独立开发和测试。
1.3 函数与过程模块可以通过函数或过程来实现。
函数是一段可重用的代码，用于执行特定的计算或操作，并返回一个结果。
过程是一段可重用的代码，用于执行一系列操作，不返回结果。
函数和过程有助于将程序划分为更小的单元，提高程序的可读性和可维护性。
2. 控制结构控制结构是结构化程序设计方法的另一个重要要点。
控制结构用于控制程序的执行流程，改变程序的执行顺序或执行条件。
2.1 顺序结构顺序结构是程序从上到下按照顺序执行的控制结构。
顺序结构是程序的基础，所有的程序都是从顺序结构开始进行。
2.2 选择结构选择结构用于根据条件选择执行不同的代码块。
常见的选择结构包括if语句和switch语句。
if语句用于判断一个条件是否成立，如果条件成立，则执行其中的代码块；否则执行其他代码块。
switch语句可以根据一个表达式的值选择执行不同的代码块。
结构化的系统开发方法
结构化的系统开发方法
结构化的系统开发方法（Structured Systems Development Methodology）是一种用于开发和维护信息系统的方法论。
它侧重于将系统开发过程划分为多个阶段，并在每个阶段引入特定的技术和实践，以确保系统的正确性、可靠性和可维护性。
结构化的系统开发方法包含以下主要阶段和技术：
1. 需求分析阶段：在这个阶段，开发团队与用户合作，收集和分析系统需求。
这包括定义业务流程，识别功能需求和非功能需求，以及确定系统的范围和目标。
2. 系统设计阶段：根据需求分析的结果，开发团队开始设计系统的结构和功能。
这包括定义系统的架构，确定模块和组件，以及设计数据库和用户界面。
3. 编码和单元测试阶段：在这个阶段，开发团队开始编写代码，并对每个单元进行测试。
这确保了系统的各个组件符合预期的功能和性能要求。
4. 综合和系统测试阶段：在编码和单元测试完成后，将各个组件集成到一个整体系统，并进行系统级别的测试。
这包括功能测试、性能测试和安全性测试等。
5. 部署和维护阶段：在系统测试完成后，系统进入实际运行阶段。
在这个阶段，开发团队负责系统的部署和安装，并持续监控和维护系统的运行。
结构化的系统开发方法还包括一些横切技术，如版本控制、缺陷跟踪、项目管理和质量保证等，以保证系统开发过程的可控和可复用性。
总体来说，结构化的系统开发方法强调系统开发过程的逻辑性、可追溯性和可测试性，以提高系统的质量和开发效率。

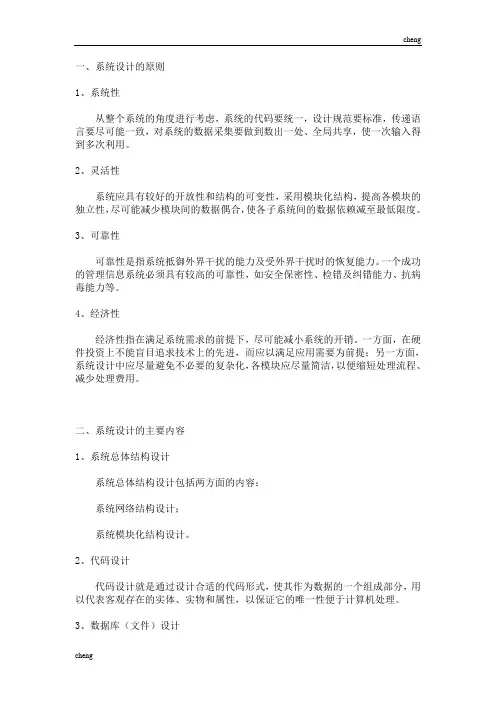

系统总体【结构设计】方案
一、系统设计的原则1、系统性从整个系统的角度进行考虑，系统的代码要统一，设计规范要标准，传递语言要尽可能一致，对系统的数据采集要做到数出一处、全局共享，使一次输入得到多次利用。
2、灵活性系统应具有较好的开放性和结构的可变性，采用模块化结构，提高各模块的独立性，尽可能减少模块间的数据偶合，使各子系统间的数据依赖减至最低限度。
3、可靠性可靠性是指系统抵御外界干扰的能力及受外界干扰时的恢复能力。
一个成功的管理信息系统必须具有较高的可靠性，如安全保密性、检错及纠错能力、抗病毒能力等。
4、经济性经济性指在满足系统需求的前提下，尽可能减小系统的开销。
一方面，在硬件投资上不能盲目追求技术上的先进，而应以满足应用需要为前提；另一方面，系统设计中应尽量避免不必要的复杂化，各模块应尽量简洁，以便缩短处理流程、减少处理费用。
二、系统设计的主要内容1、系统总体结构设计系统总体结构设计包括两方面的内容：系统网络结构设计；系统模块化结构设计。
2、代码设计代码设计就是通过设计合适的代码形式，使其作为数据的一个组成部分，用以代表客观存在的实体、实物和属性，以保证它的唯一性便于计算机处理。
3、数据库（文件）设计根据系统分析得到的数据关系集和数据字典，再结合系统处理流程图，就可以确定出数据文件的结构和进行数据库设计。
4、输入/输出设计输入/输出设计主要是对以纪录为单位的各种输入输出报表格式的描述，另外，对人机对话各式的设计和输入输出装置的考虑也在这一步完成。
5、处理流程设计处理流程设计是通过系统处理流程图的形式，将系统对数据处理过程和数据在系统存储介质间的转换情况详细地描述出来。
6、程序流程设计程序流程设计是根据模块的功能和系统处理流程的要求，设计出程序模框图，为程序员进行程序设计提供依据。
7、系统设计文档系统标准化设计是指各类数据编码要符合标准化要求，对数据库（文件）命名、功能模块命名也要标准化。
描述系统设计结果是指系统设计说明书，程序设计说明书，系统测试说明书以及各种图表等，要将他们汇集成册，交有关人员和部门审核批准；拟定系统实施方案设计是在系统设计结果得到有关人员和部门认可之后，拟定系统实施计划，详细地确定出实施阶段的工作内容、时间和具体要求。
结构化分析和设计方法
结构化分析和设计方法3.1.2结构化方法的基本思想结构化方法是“结构化分析”（Structured Analysis,SA）和“结构化设计”（Structured Design,SD）的总称，结构化方法是目前最成熟、应用最广泛的信息系统开发方法之一，他的优点是有一套严格的开发程序，各开发阶段都要求有完整的文档纪录，国内外已有许多成功开发的例子。
3.1.2.1结构化分析1.结构化系统分析思想结构化分析方法是由美国Yourdon公司在20世纪70年代提出的，其基本思想是将系统开发看成工程项目，有计划、有步骤地进行，是一种应用很广的开发方法，适用于分析大型信息系统。
结构化分析方法采用“自顶向下，逐层分解”的开发策略。
按照这种策略，再复杂的系统也可以有条不紊的进行，只要将复杂的系统适当分层，每层的复杂程度即可降低，这就是结构化分析的特点。
2.结构化分析方法的内容结构化分析之后获得的文档是系统分析报告，系统分析报告是由下面几个部分组成的：组织结构及其分析，现行业务流程及其分析，现有数据和数据流程及其分析，新系统地初步方案和补充材料，如开发计划等。
3.结构划分此方法的特点结构化分析方法有以下特点结构化分析方法简单，易于掌握和使用。
结构化分析方法将分析的结果用图形表示，如业务流程图，数据流程图等，这些图形都有一套标准图符组成，从而将分析结果简明易懂的展示在用户面前。
结构化分析的实施步骤实现分析实现环境中已存在的系统，在此基础上再构思即将开发的目标系统，从而大大降低了问题的复杂程度，符合人们认识世界、改造世界的一般规律。
4.结构化分析方法的局限结构化分析方法是一种行之有效的方法，但也有一定的局限性。
局限性可以概括成以下几个方面：结构化分析方法要求对系统有完整确切的需求定义，而实际上这是非常困难的。
文档资料数量大。
需要书写大量文档，随着分析的深入，这套文档需要及时更新，即使在工具的辅助下，仍有一定的难度。
人机界面表达能力差。
系统总体设计方法
选择调用
根据条件满足情况决定调
也称为条件调用 用哪一个模块
循环调用
上层模块对下层模块的多
也称为重复调用 次反复的调用
结构化设计的分解原则
一是把密切相关的子问题划归为系统的同一部分 二是把不相关的子问题划归为系统的不同部分
模块之间的联系，模块间的联系是衡量模块独立性大小的一个方面 模块内部的联系，是指一个模块内部各个组成部分之间的联系。它是衡量模块独
结构化设计方法的优点是可变更性强，能适应系统环境的变化， 每一模块功能单一，模块之间相互独立，便于比较、编程、测试、 修改、维护和排错等。
结构化设计的工具—系统结构图
系统结构图是系统设计阶段描述系统结构的主要工具。
它作为一种文档，不仅包括了系统由哪些模块组成，而
且还包括了模块与模块之间及每个模块内部各组成部分
结构化设计方法的基本思想
结构化设计方法的基本思想是使系统模块化，在这一思想的指导 下，设计人员根据系统的数据流程图，自顶向下，层层分解，步 步求精，最后建立起一个结构良好的模块化系统。
结构化设计的主要内容，包括下列三个方面：研究系统分解成一 个个模块的方法；评价模块的方法；从数据流程图导出系统模块 结构图的方法。
立性的又一方面
系统设计的总要求是尽量减小模块之间的联系，使模块的独立性达到最大
管理信息系统
管理信息系统
系统总体设计方法
结构化设计方法的基本思想 结构化设计的工具 结构化设计的分解原则
系统总体设计方法——结构化设计方法
结构化系统设计方法是在结构化思想的基础上，发展起来的一种用于复杂 系统结构设计的技术，它是运用一套标准的设计准则和工具，采用模块化 的方法进行系统结构设计。
结构化设计方法适用于任何信息系统的总体设计，它可以和分析阶段的结 构化分析方法以及实施阶段的结构化程序设计方法前后衔接起来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构化系统设计方法的基本思想是以系统的逻辑功能设计和数据流关系为基础，根据数据流程图和数据字典，借助于标推的设计淮则和图表工具，通过“自上而下”和“自下而上”的反复，逐层把系统划分为多个大小适当，功能明确，具有一定独立性，并容易实现的模块，从而把复杂系统的设计转变为多个简单模块的设计。
从目前大多数信息系统的开发现状来看，结构化系统设计方法是运用最为普遍，同时也是最为成熟的一种开发方式。
简单地说，结构化系统设计方法可以用三句话进行概括；自上而下；逐步求精；模块化设计。
首先，自上而下，就是在管理信息系统的设计与系统分析阶段，必须采用整体大于局部、上级优于下级的设计思路。
优先考虑如何满足领导层的管理需求，其次才考虑中层与底层的管理需求。
其次，对客户的需求分析应做到逐步求精。
在深入调研的基础上力图在编写程序之前就清晰地了解客户的实际运作过程，从而制定出切实可行的开发方案，并且为将来可能的功能扩展留有充分的余地。
最后阶段才进入程序编写阶段。
在进行软件设计时采用模块化的设计思路，并且采用自下而上的实施方法，即先开发一些能够独立运行并完成某些功能的小型程序模块，而后将这些模块进行组合。
采用这种设计方法，在所有功能模块开发完成之后，只需将所有模块进行有机组合，就能够获得一个完善的系统。
二、结构化系统设计方法的由来与发展
在数据处理领域，“结构化”…词最早出现于程序设计，即结构化程序设计。
“结构化”的含义是指用一组标准的准则和工具从事某项工作。
在结构化程序设计之前，每一个程序员都按照各自的习惯和思路编写程序，没有统一的标准，也没有统一曲技术方法，因此，程序的调试、维护都很困难，这是造成软件危机的主要原因之一。
1966年，Bohn和Jacopinl提出了有关程序设计的新理论．即结构化程序设计理论。
这个理论认为，任何——个程序都可以用三种基本逻辑结构来编制，而且只需这三种结构。
这三种结构分别是顺序结构、判断结构和循环结构，其特点是每种结构只有一个入口点和一个出口点。
程序设计的新理论，促使人们采用模块化编制程序，把一个程序分成若干个功能模块，这些模块之间尽量被此独立，用作业控制语句或程序内部的过程调用语句将这些模块连接起来，形成—‘个完整的程序。
一般来说，结构化程序设计方法不仅大大改进了程序的质量和程序员的工作效率，而且还增强了程序的可读性和可修改性。
显然，结构化程序设计是一种成功的方法。
但是，它并不能够解决所有的问题，特别是系统开发过程中的系统分析和系统设计问题。
程序设计员不可能对一个系统产生整体的印象，结构化程序设计方法也不能解决系统的结构问题，更不能解决系统战略模型的表达问题。
但是，结构化程序设计的思想启发了人们对系统设计产生了新的想法。
既然可以用…组标准的方法来构造一个程序，为什么不可以用—‘组标准的准则和工具进行系统设计呢?于是，结构化程序设计中的模块化思想越引入到了系统设计工作中。
一个系统由层次化的程序模块构成，每一个模块只有一个入口和一个出口，每一个模块只归其上一级模块调用，并且
有模块连接的准则和构造模块的标准，而且用系统结构图来表达系统的结构，尽可能用员优的方式将系统内各部分组织起来，而不是若干个程序的拼凑，这就是结构化系统的设计方法。
结构化系统设计方法并不能帮助系统分析员建立一个比较直观的系统模型，使得用户能够“看到”它。
而且，这个系统在没有得到实际使用之前，也不能知道未来的系统能否满足用户信息处理的需求。
因为用户关心的是这个系统的逻辑功能，只要能够满足他们的需求就可以了。
他并不关心，也无从关心这个系统是如何实现这些功能的，也就是说，他并不关心系统的物理设计。
结构化系统设计需要对系统的输入、输出、系统内部的数据结构以及执行的处理逻辑都应有明确的定义，这些定义都来自系统的战略逻辑功能和基本目标，即来自于系统分析的结果。
这就再—·次促使人们思考是否能够用一组标准的准则和工具，从事系统分析工作，用来表达系统分析的结果，使用户能够在实际达到并使用系统之前，就知道未来系统的功能是否满足他们的信息处理需求，同时，也能够促使系统设计员根据系统分析的结果，按照结构化系统设计的原则，明确定义目标系统的输入、输出、内部结构和处理逻辑，这是结构化系统分析产生的由来。
1．用户共同参与系统开发；
2．在为用户编写有关文档时．应考虑到他们的专业技术水平以及阅读与使用资料的目的；3．使用适当的画图工具做通信媒介，尽量减少与用户交流意见时发生问题的可能性；4．在进行系统详细设计之前，就建立一个系统的逻辑模型、5．采用自上而F的方法进行系统分析和设计，把主要的功能主体分解成具体的、方法较单纯的功能；6．采用自、L而下的方法进行系统测试．先从战略功能一级开始测试，解决主要问题，然后远级向下测试，直到最低‘级具体功能测试完毕为止；7．在系统验收之前，让用户看到系统的某些主要赖出，把—‘个大的复杂的系统逐级分解成小的、易于管理的系统，使用户能够尽早地看到结果，及时地提出意见；8．对系统的评价不仅是指开发和远行费用的评价，而且是对整个系统生存过程中的费用和收益的评价。
由上述八条指导原则，可以看到结构化系统分析方法的特点如下：一是用画图的方法是自上们·F的分解；三是强调逻辑功能而不是物理过程*四是没有重复性。
结构化系统分析是面向功能的方法。
它是目前最成熟、应用最广泛的系统分析方法。
实际运用时，通常按工程项目的思路将信息系统及其开发过程划分为明确的五个阶段。
这五个阶段称为一个生命周期，因此，结构化系统分析和设计也称为生命周期法。
信息系统的生命周期是由以下五个阶段组成的：①确定需求；⑦系统开发；②系统安装配置；④系统运行；
⑤系统更换。
相应地，开发信息系统的生命周期也省下面五个部分组成：①可行性研究与战赂规划；⑦需求分析与概要设计，即系统分析，②系统详细设计，即系统设计；④系统实现与测试；⑤系统远行、维护与评价。
四、结构化系统设计的优点与缺点
结构化的设计方法具有很多优点。
首先，该方法强调系统开发的整体性，正确处理了全局与局部、整体与部分，以及欠下级之间的关系。
其次．对具体问题的理解与分析较为透彻，从而为系统功能的完善奠定了基础。
最后，在开发过程中所采用的模块化设计思想，保证了模块内部运行的稳定性和可行性，便于及时发现和解决各种潜在问题。
但是．随着用户的增多和功能需求的复杂，结构化设计方法也比现了不少问题。
其中最突出的表现在开发者省用J”的沟通L，这本是结构化设计的基础，但出十双方所员有的不同的专业背景，在实际操作过程中需要长时间的磨合。
问时、出于人类认知事物能力的局限性，开发进程中用户的需求分析常会出现较大幅度的调带或改变。
这些负面因素都会大大影响软件的开发周期和开发的难度，从而也使得开发成本届简不F。
