隧道式烘干线机

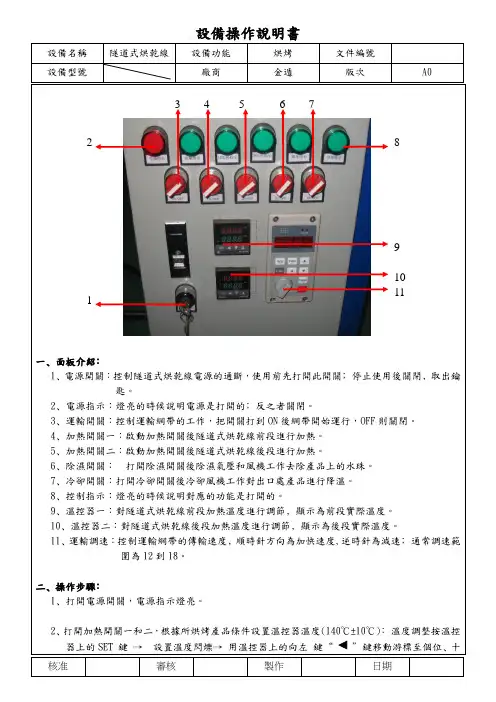

隧道烘干线设备操作说明书
3 4 5 6 7
1
2
8
9 10 11
一﹑面板介紹﹕
1﹑電源開關：控制隧道式烘乾線電源的通斷，使用前先打開此開關﹔停止使用後關閉﹐取出鑰
匙。
2﹑電源指示：燈亮的時候說明電源是打開的﹔反之者關閉。
3﹑運輸開關：控制運輸網帶的工作，把開關打到ON 後網帶開始運行，OFF 則關閉。
4﹑加熱開關一：啟動加熱開關後隧道式烘乾線前段進行加熱。
5﹑加熱開關二：啟動加熱開關後隧道式烘乾線後段進行加熱。
6﹑除濕開關： 打開除濕開關後除濕氣壓和風機工作去除產品上的水珠。
7﹑冷卻開關：打開冷卻開關後冷卻風機工作對出口處產品進行降溫。
8﹑控制指示：燈亮的時候說明對應的功能是打開的。
9﹑溫控器一：對隧道式烘乾線前段加熱溫度進行調節﹐顯示為前段實際溫度。
10﹑溫控器二：對隧道式烘乾線後段加熱溫度進行調節﹐顯示為後段實際溫度。
11﹑運輸調速：控制運輸網帶的傳輸速度﹐順時針方向為加快速度,逆時針為減速﹔通常調速範
圍為12到18。
二﹑操作步驟﹕
1﹑打開電源開關，電源指示燈亮。
2﹑打開加熱開關一和二，根據所烘烤產品條件設置溫控器溫度(140℃±10℃)﹕溫度調整按溫控
器上的SET 鍵 → 設置溫度閃爍→ 用溫控器上的向左 鍵“ ”鍵移動游標至個位﹑十。
隧道烘干机原理
隧道烘干机原理
隧道烘干机是一种专门用于物品烘干的设备。
其主要原理是利用高温热风流经物品，使物品上的水分蒸发，从而达到快速干燥的目的。
隧道烘干机由机械设备和热风系统两部分组成。
机械设备通常由输送带、风叶和电机等部件构成。
物品可垂直或水平放置在输送带上，通过传送带的带动，物品被送入隧道烘干机的内部。
热风系统是隧道烘干机实现干燥的关键部分。
热风系统通常由热风发生器、风机和风道等组成。
热风发生器通过燃烧物质或者电热元件产生高温热风，然后风机将热风吹入隧道烘干机内部的风道中。
热风沿着风道流动，形成一条高速热风流。
在隧道烘干机内部，物品在高温热风流中缓慢通过。
当高温热风流经物品表面时，热量会被传递给物品，并导致物品上的水分蒸发。
由于物品表面的水分蒸发速度较快，水分会从物品内部通过渗透和蒸发的方式持续向外部释放。
同时，风叶通过排风系统将携带水分的空气排出隧道烘干机。
隧道烘干机具有干燥快速、干燥均匀的特点。
它适用于大批量物品的烘干，如食品、药品、化妆品、木材、纺织品等。
利用隧道烘干机可以提高生产效率，保证产品质量，并减少能源消耗。

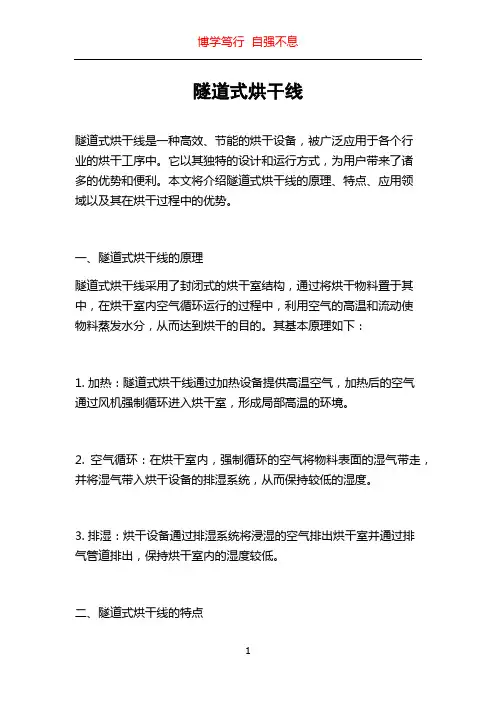

隧道式烘干线
隧道式烘干线隧道式烘干线是一种高效、节能的烘干设备，被广泛应用于各个行业的烘干工序中。
它以其独特的设计和运行方式，为用户带来了诸多的优势和便利。
本文将介绍隧道式烘干线的原理、特点、应用领域以及其在烘干过程中的优势。
一、隧道式烘干线的原理隧道式烘干线采用了封闭式的烘干室结构，通过将烘干物料置于其中，在烘干室内空气循环运行的过程中，利用空气的高温和流动使物料蒸发水分，从而达到烘干的目的。
其基本原理如下：1. 加热：隧道式烘干线通过加热设备提供高温空气，加热后的空气通过风机强制循环进入烘干室，形成局部高温的环境。
2. 空气循环：在烘干室内，强制循环的空气将物料表面的湿气带走，并将湿气带入烘干设备的排湿系统，从而保持较低的湿度。
3. 排湿：烘干设备通过排湿系统将浸湿的空气排出烘干室并通过排气管道排出，保持烘干室内的湿度较低。
二、隧道式烘干线的特点1. 高效节能：隧道式烘干线采用了封闭式烘干室和循环利用的空气，能够最大限度地节约能源和操作成本。
2. 环保：由于隧道式烘干线采用了封闭式结构，烘干过程中排放的湿气经过处理后可以回收利用，减少了废气排放对环境的影响。
3. 稳定性好：隧道式烘干线的烘干室内空气循环运行，确保了温度和湿度的稳定，以及烘干物料的均匀受热。
4. 适应性强：隧道式烘干线适用于各种不同的物料和工艺要求，可以根据用户的需求进行定制。
5. 操作简单：隧道式烘干线的操作简单、维护方便，用户可以通过控制面板轻松实现对温度、湿度和通风等参数的调节。
三、隧道式烘干线的应用领域隧道式烘干线广泛应用于食品、化工、冶金、建材等行业的物料烘干过程中，以满足不同行业对物料烘干的要求。
1. 食品行业：隧道式烘干线适用于蔬菜、水果、肉类等食品的烘干，可以提高食品的品质和保质期。
2. 化工行业：隧道式烘干线在化工行业中常用于化工产品的干燥，如颗粒、粉末、片状物料的干燥和固体物料的稳定化处理。
3. 冶金行业：隧道式烘干线可以用于冶金行业中金属粉末、矿石、矿渣等物料的烘干和去湿处理。
隧道炉烘干线
隧道炉（烘干线、隧道式烘干线）的工作原理一般是利用远红外对炉内进行加温，使得红外线的光线能够照到炉内的每个角落，然后进行均匀的升温，将能量传给物体。
隧道炉采用国外先进技术设计制造，结构先进、拆装简便、外形美观。
高科技保温材料隔热性能好，保温性强，加热技术采用远红外加热技术，加热元件布置合理，能源消耗低。
内部的热风循环，使得炉内上下温度更均匀，无漏洞，确保烤箱产品质量。
节能隧道炉采用精确控温系统，使用PID微电脑控制，内部加温，间接性干燥，通过隧道炉加热干燥的产品水分含量低。
设计用于SMT元件的再流焊、印刷电路及电子产品和粉体材料的烘干、固化、排胶等。
该炉采用独立温区隔离结构，远红外陶瓷加热板或陶瓷黑晶管加热，红外线照射面宽广而无死角。
系统可配增强排气机构，以进一步提高了产品环境的温度均匀性和洁净。
控制采用单回路智能调节方式，具有控温稳定、调整方便的特点。
非常适合工厂企业的批量生产。
主要由输送机系统、烘干炉、和控制系统三大部分组成特征：独立PID温度控制，炉内温度均匀。
输送速度采用电机调速，调节自如，运行平稳，生产效率高。
隧道炉的应用领域
广泛适用电子、电器、塑胶、化工、玩具、印刷、五金、丝印、食品药材、鞋业、工艺品等烘干作业。
KSZ920100型隧道式灭菌干燥机标准操作规程
××公司SMP-QA001 V01 第1页共3页KSZ920/100型隧道式灭菌干燥机标准操作规程1 目的建立KSZ920/100型隧道式灭菌干燥机标准操作规程，使操作标准化、规范化。
2 适用范围本程序适用于KSZ920/100型隧道式灭菌干燥机。
3 定义和缩写×××4 职责生产技术部长、车间主任、岗位操作人员及QA监督员对本SOP的实施负责。
5 内容5.1开机前的准备检查主机电源是否正常。
检查各润滑点的润滑状况。
检查所有必须的安全装置是否有效。
5.2开机及停机5.2.1开机5.2.1.1合上电源闸刀开关。
5.2.1.2手动调整“电源开关”旋钮至“NO”位置，“电源指示”信号灯亮，电控柜风扇正常运转。
××公司 SMP-QA001 V01 第2页共3页5.2.1.3“温度控制”设定温度程序是：打开主菜单，首先触摸温度设定键，再按符号“Enter”键，选荧屏上显示的数由“1，2，3，…0”等数字来设定温度。
然后按“Enter”键确认即可。
如果设定温度为350℃，可输入“350”再按“Emter”键即已调整到位。
5.2.1.4轻触“日间工作”按钮，各层流风机开始运转。
“日间指示”按钮灯亮，同时“进口层流”，“热风层流”，“出口层流”各指示灯亦亮，加热管同时开始加温。
“温度控制”表上设定温度，会自动平衡，同时“温度记录”仪开始记录。
5.2.1.5查电加热管工作情况：转动“电流开关”观察“电流指示”表电流情况顺时针转动电流开关，三档为控制组均60A，如果没达到，说明电热管已坏，需重新更换。
5.2.1.6走瓶控制轻触走瓶控制“自动”键，网带启动，可与清洗机动作匹配，由洗瓶机清洗干净的空瓶每进入本机一个，可推动限位弹片一次，从而使光电接近开关接通，启动减速电机运转，输送网带载着容器移动。
当分装机处在正常工作状态时，容器瓶会不断被输出，分装机进瓶带从而松动，进瓶带的触头会前移使移动限位开关接通机而启动减速电机停止运转。
隧道式烘干机
隧道式热风循环干燥器 干燥湿基含量为18%的大米，1小时处理完1500kg ，干燥后产品湿基含量12%，空气初始温度10度，湿度50%（0.00379kg/kg ），设定空气在预热器中被加热到90℃后送干燥器，离开时的温度为50℃、湿度为60%（0.049kg/kg ）大米升温到60度.1物料衡算生产率G1=1500kg/h （大米），原始物料含水率M1=18%,产品含水率M2=12%. 所需去除的水分W=G1（M1-M2）/(1-M2)=1500*（18%-12%）/(1-12%)=102.27kg/h2干燥器的热衡量计算总放热为=水分汽化热+产品升温热+热损失 Q=Q1+Q2+Q3气体放热Q1=W(i2-t1)=102.27⨯（2470.345-10）=251619.48kjW-干燥过程中所去除的水分 I2-在排气温度时，水蒸气热含量（kJ/kg ） I2=r2+v c t2 =2378.145+1.844*50=2470.345kj/kgT2：排气温度50 , r2：在t2时水蒸气热化潜能，经验公式r2=2491300-22022t -1.22222t =2491300-2202⨯50-1.222⨯250=2378.145j/kg , v c 水蒸气比热容=1.884kj/(kg?℃) 1t ：初始△x=0.05L=W/(S?K?△x)=102.27/(2*50*0.05)=20m隧道有效干燥长度17m 需要加热的时间01110T T T M C T Ln K A T T -=-A 内壁表面积 K 烘干室内热风对大米的对流传热系数54.83kj/(m*2h.k)，所以时间t=120s带速=20/130=0.154m/s4.风机的计算与选择1，风机风量等于或大于空气的体积耗量 V=L ν v ：空气的湿比容0.8653/m kg V=2262.11×0.865=1956.723/m hH 风机＞=H H +热风炉干燥器600+600=1200pa风机选风量2664全压力1578pa5 主风道设计热风炉热风出口为450mm ×450mm.所以热风管路采用450mm ×450mm 矩形管，弯头的弯曲半径R=450mm ，局部主力系数0.23，风速5m/s ，空气容重为1.03kg/m*3,则弯头的局部阻力2=2v H gγζ弯，H 弯=0.3pa,热风管路与箱体连接处为渐扩管，局部阻力系数0.2，风速风速5m/s ，空气容重为1.03kg/m*3, H 渐扩=0.3pa冷却段长度计算h=50-100w/(m*2?k)，大米设定降温到20度选用一样的风机，隧道的截面2m*2，风量=0.74m*3/s,总的换热量01()v p q c t t φρ=-=1.293×1.48×1005×40=76928.328wΦ=Ha △t=CLh △t L Ch tΦ=∆=76928.328/(2×54.83×40)=17.53m 热风炉的计算Q= LC(T-T0)=2262.1×1.035×(90-10)=187301.88。
隧道式远红外灭菌烘箱的设备的结构与工作原理
隧道式远红外灭菌烘箱的设备的结构与工作原理说到隧道式远红外灭菌烘箱，大家可能会觉得这个名字听起来挺复杂的，其实它就像一个神奇的宝盒，把各种细菌和微生物统统消灭掉。
你想啊，这种设备在现代社会中可是大显身手，无论是医院、实验室，还是食品加工厂，都是它的舞台。
嘿，没错，它就像一位默默奉献的英雄，帮助我们抵御那些看不见的敌人。
隧道式远红外灭菌烘箱，名字虽长，但其实结构也不算复杂。
想象一下，一个长长的隧道，里面有几个“热心”小家伙在工作。
它们就是那一排排的加热元件，像热锅上的蚂蚁，忙个不停。
远红外线就像温暖的阳光，洒在我们需要消毒的物品上。
它们不仅能穿透物体表面，还能深入到物体内部，把那些细菌病毒一网打尽。
真是个妙招，不是吗？说到工作原理，这个烘箱就像是一个炙热的洗澡间，把要消毒的东西放进去，温度马上就升起来。
想象一下，物品在温暖的环境中，细菌们可受不了这种“热情”的款待，纷纷选择“逃跑”。
远红外线的威力在于它的波长可以跟细胞中的水分子产生共振，造成细菌的破坏。
你想，细菌再怎么顽强，也架不住这么一折腾，结果就是它们乖乖认输了。
在使用上，这个烘箱也很简单。
只需将待消毒的物品推入隧道，设定好温度和时间，剩下的就交给机器。
像打游戏一样，只要一键启动，机器就开始工作了。
你就可以喝杯茶，看看书，完全不用担心。
等到时间一到，机器会自动停下，哇，完事儿了！出来的物品光亮如新，宛如经过了一场“美丽的转身”。
咱们也得考虑一下效率。
这种隧道式的设计，能让多个物品同时进行灭菌，效率杠杠的。
比起传统的灭菌方法，省时又省力，真是一举两得。
就像你买菜时，不仅挑选到了新鲜的蔬菜，还节省了一大堆时间，心里那个美呀，简直乐开了花。
咱们也不能忽视安全性。
隧道式远红外灭菌烘箱一般都配有多重保护机制，像个贴心的保镖，确保在工作时不会出现意外。
比如过热保护、自动断电等等，让你用得放心。
即使是小白用户，也能轻松上手，像是在家里玩儿个简单的玩具，毫无压力。
KSZ62075B隧道式灭菌干燥机2确认方案
KSZ620/75B隧道式灭菌干燥机2确认方案目录1. 目的 (2)2. 范围 (2)3. 职责 (2)4. 法规和指南 (2)5. 缩略语 (2)6. 系统介绍 (3)7. 验证历史 (3)8. 人员确认 (3)9. 验证培训 (3)10. 安装确认IQ (4)11. 运行确认OQ (8)12. 性能确认PQ (13)13. 验证结论与建议 (17)14. 偏差处理 (17)15. 变更控制 (17)16. 相关记录 (17)1. 目的通过对KSZ620/75B隧道式灭菌干燥机2的IQ、OQ和PQ确认，确认本灭菌隧道式灭菌干燥机的安装符合设计和生产工艺要求，设备满足GMP要求，运行稳定可靠，性能符合URS要求。
2. 范围2.1. 从《小容量注射剂三车间系统影响性评估报告》（编号SIA-L-00）可知，KSZ620/75B隧道式灭菌干燥机2为直接影响系统，需进行设备确认，其IQ、OQ和PQ是基于《KSZ620/75B隧道式4.4. GAMP 5良好自动化制造规范54.5.《中国药典》2015年版6.1.楚天科技股份有限公司生产的型号为KSZ620/75B隧道式灭菌干燥机2（设备编号：L-PE004）安装在我公司小容量注射剂三车间生产线的洗瓶间(L-1018)，安装环境为C级，主要用于安瓿的干6.2.6.3.7.的第8. 人员确认在方案培训前，本方案涉及的所有人员须在《人员确认表》（3QP-L-PE004-R01-00）中签字。
9. 验证培训9.1. 在方案执行前，对所有参与人员进行本方案的培训，做好《验证培训记录》（3QP-L-PE004-R02- 00）。
9.2. 培训要确保测试人员熟悉本方案，能够准确地执行本方案而不会产生错误。
10. 安装确认IQIQ的目的是检查本隧道式灭菌干燥机是按照相应设计要求和供应商的建议进行安装的，设备能够满足GMP要求；将确定直接影响系统的关键部件被正确地安装，并符合设计文件需求；确定支持文件、质量文件在现场。
隧道烘箱工作原理
隧道烘箱工作原理
隧道烘箱是一种常见的工业烘干设备，其工作原理如下：
1. 加热系统：隧道烘箱通过加热系统提供热能。
通常采用电加热器、燃气加热器或蒸汽加热器等方式提供热源。
2. 风机系统：隧道烘箱内部安装有风机，通过风机将热空气循环往复循环，以提高烘干效率和均匀度。
3. 控温系统：隧道烘箱内设置有温度控制装置，可以根据需要设定并维持合适的工作温度。
常见的控温方式包括PID调节、温度记录仪、温度传感器等。
4. 输送系统：隧道烘箱内部设置有输送系统，使被烘干物料能够持续地、平稳地通过烘箱。
输送系统可以采用链条传动、网带传送或者滚筒传送等形式。
5. 适应性设计：根据被烘干物料的特性，隧道烘箱可以设计成不同的形式，如卧式隧道烘箱、立式隧道烘箱、盘式隧道烘箱等。
6. 应用范围：隧道烘箱广泛应用于食品加工、化工、冶金、电子、医药等行业。
不同行业的隧道烘箱有不同的结构和烘干方式。
总的来说，隧道烘箱利用加热系统提供热源，通过风机循环将
热空气均匀地吹拂到被烘干物料上，通过控温系统维持适当的工作温度，使物料在烘干过程中迅速且均匀地失去水分。
隧道式灭菌干燥机的概要及选择要点
隧道式灭菌干燥机的概要及选择要点撰稿人：田耀华发布时间：2009年1月5日阅读次数：6391、隧道式灭菌干燥机的灭菌原理在抗生素瓶类小容量注射剂药品生产线中，抗生素玻璃瓶是与药粉或药液直接接触的包材，相应无菌生产工艺要求其瓶子需经干燥和去热原灭菌，隧道式灭菌干燥机通常采用干热灭菌方式，干热常有热空气平行流与远红外加热二种。
整体隧道式结构，分为预热段、高温灭菌段、冷却段三个部分，灭菌后抗生素玻璃瓶的微粒达到100级洁净度要求、细菌内毒素大降3个对数单位以及微生物不得检出。
2、隧道式灭菌干燥机的种类隧道式灭菌干燥机也称隧烘箱，主要对抗生素瓶进行灭菌、干燥和去热原，一般隧道式加热灭菌形式有二种，一是热风循环(即热空气平行流)，二是远红外辐射，其共同点均为干热灭菌。
2.1、热风循环型隧道式灭菌干燥机热风循环型隧道式灭菌干燥机原是通过Bosch公司及B+S公司的产品演化而来。
其特点：(1)容易控制温度和热风压差；(2)温度分布均匀；(3)整箱长度较远红外辐射型短。
但不完美之处在于：(1)热风循环型隧道式灭菌干燥要采用昂贵耐高于350℃的高效过滤器，其使用成本相时较高；(2)由于热风循环型预热段升温较快，对瓶子的管壁均匀性有一定要求。
2.2、远红外辐射型隧道式灭菌干燥机远红外辐射型隧道式灭菌干燥机从某种意义上来说，是土生土长的国内产品，也是借鉴Calumatic公司及IMA公司演化而来。
其特点：(1)灭菌干燥时受到辐射热和热空气层流带来热风的双重作用，热穿透性强；(2)备品备件成本相对较低。
但不完美之处在于：(1)受箱内气流干扰和电热管启闭影响较大，对烘箱前后二段风压控制有较高的要求；(2)由于加热的缓和决定箱体长度比热风循环型要长；(3)只能采用整排瓶子推入方法，才使瓶子的升温基本一致，从而能基本确保热穿透指标一致。
2.3、二种隧道式灭菌干燥机的比较二者型式隧道式灭菌干燥烘箱各具特点，都能满足药品生产要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道烘干线设备具有功能全，结构合理，操作方便，烘干效果好等优点。
这对于大批量烘干、改善劳动环境，提高质量，具有重要的意义。
机身结构采用密封式，外型美观，设备拆卸检修方便。
下面就让恒茂烘干机械销售有限公司为您简单说明，希望可以帮助到您！
结构组成
本机由机体腔室、循环系统、加热系统、输送链条及传动系统、热风吹干系统、电气控制系统等组成。
应用范围
该产品主要应用于五金配件的水汽、固化、烘干,提高性能,在食品行业也有广泛运用,它分皮带烘烤线和网带烘烤线,相对而言,网带所能适应的温度在(200度)左右,而皮带烘烤线适应的温度在(常温-200度)之间。
同时也用于铁矿、钛矿、石英砂等各种矿物质等一定湿度或粒度的物料烘干。
功能描述
1、上料/下料区：
在进料口处设置一条网带露置于机体外，构成上料区，过完上料传动进入烘干区经过热风循环进行烘干，后面装置工业风扇对工件进行冷却，在出料口处设置一条网带露于机体外构成下料区。
并使网带传送链形成一个完整的循环链。
网带距地面高0.8m，方便操作人员操作。
2、烘干区：
设备设置了烘干区，加热方式采用电（石英管）加热式加热（如有需要也可设置煤气生物质颗粒加热系统），温度常温—300℃可调。
设置保温、排风、温度、抽雾系统控制等系统，使设备恒温可调。
当工件在上料区进入烘干区后，以0.5-3m/min的速度行进，烘干，将工件以设定的温度进行烘干，下料。
在烘干炉上设置运风、排风系统，使工件在系统内均匀受热，并将废气水雾抽出，避免污染车间环境。
3、网带输送链传动系统：
系统传动为封闭循环式网带链条自动传动，其长度约为26m；线体轨道为“U”形轨道，以法兰片/螺丝连接，运行稳定可靠。
设动力装置、张紧装置、防滑胶条、被动齿轮、接油杯、挂钩等，运行稳定，速度0.5-3m/min可调。
