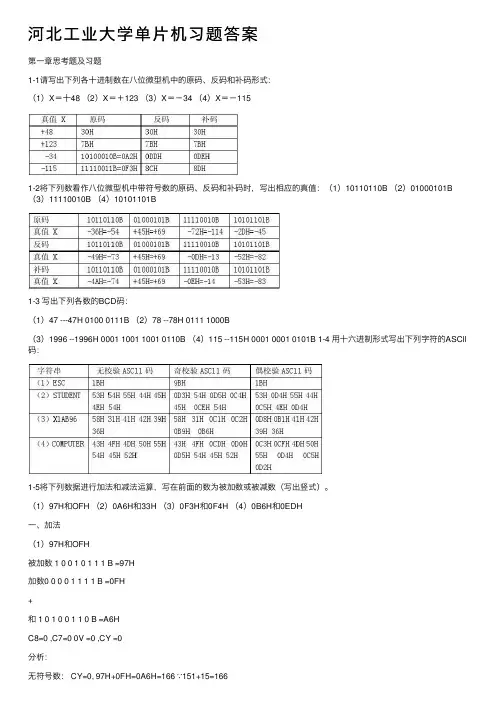

河北工业大学单片机习题答案
河北⼯业⼤学单⽚机习题答案第⼀章思考题及习题1-1请写出下列各⼗进制数在⼋位微型机中的原码、反码和补码形式：（1）X＝⼗48 （2）X＝＋123 （3）X＝－34 （4）X＝－1151-2将下列数看作⼋位微型机中带符号数的原码、反码和补码时，写出相应的真值：（1）10110110B （2）01000101B （3）11110010B （4）10101101B1-3 写出下列各数的BCD码：（1）47 ---47H 0100 0111B （2）78 --78H 0111 1000B（3）1996 --1996H 0001 1001 1001 0110B （4）115 --115H 0001 0001 0101B 1-4 ⽤⼗六进制形式写出下列字符的ASCll 码：1-5将下列数据进⾏加法和减法运算，写在前⾯的数为被加数或被减数（写出竖式）。
（1）97H和OFH （2）0A6H和33H （3）0F3H和0F4H （4）0B6H和0EDH⼀、加法（1）97H和OFH被加数 1 0 0 1 0 1 1 1 B =97H加数0 0 0 0 1 1 1 1 B =0FH+和 1 0 1 0 0 1 1 0 B =A6HC8=0 ,C7=0 0V =0 ,CY =0分析：⽆符号数： CY=0, 97H+0FH=0A6H=166 ∵151+15=166带符号数： OV=0, 97H+0FH=0A6H 真值=-5AH=-90 ∵-69H+15=-105+15=-90被加数 1 0 1 0 0 1 1 0 B =A6H加数0 0 1 1 0 0 1 1 B =33H+和 1 1 0 1 1 0 0 1 B =D9HC8=0 ,C7=0 0V =0 ,CY =0分析：⽆符号数： CY=0, A6H+33H=0D9H=217 ∵166+51=217带符号数： OV=0, A6H+33H=0D9H 真值=-27H=-39 ∵-5AH+51=-90+51=-39（3）0F3H和0F4H被加数 1 1 1 1 0 0 1 1 B =F3H加数 1 1 1 1 0 1 0 0 B =F4H+和 1 1 1 1 0 0 1 1 1 B =E7HC8=1 ,C7=1 0V =0 ,CY =1分析：⽆符号数： CY=1, F3H+F4H=100H+0E7H=1E7H=487 ∵243+244=487带符号数： OV=0, F3H+F4H=0E7H 真值=-19H=-25 ∵-13+(-12)= -25（4）0B6H和0EDH被加数 1 0 1 1 0 1 1 0 B =B6H加数 1 1 1 0 1 1 0 1 B =EDH+和 1 1 0 1 0 0 0 1 1 B =A3HC8=1,C7=1 0V =0 ,CY =1分析：⽆符号数： CY=1,B6H+EDH=100H+0A3H=1A3H ∵182+237=419带符号数： OV=0, B6H+EDH=0A3H 真值=-5DH=-93 ∵-4AH-13H=-74-19=-93⼆、减法：（1）97H和OFH被减数 10010111B求补进位 111110111差10001000B分析：⽆：CY=/C8=/1=0,∵97H-0FH=88H, 151-15=136带：C8=1,C7=1 OV=0, ∵97H-0FH=88H, 真值=-78H=-120 ∴ -105-15=-120（2）0A6H 和33H差 101100011B分析：⽆：CY=/C8=/1=0,∵0A6H-33H=73H, 166-51=115带：C8=1,C7=0,OV=1, ∵0A6H-33H=63H, OVER ∴ -90-51=-141<-128（3）0F3H 和0F4H差 11111111B分析：⽆：CY=/C8=/0=1,∵0F3H-0F4H=-100H+0FFH=-1带：C8=0,C7=0,OV=0, ∵0F3H-0F4H=0FFH, 真值=-（00H-0FFH ）=-1（4）0B6H 和0EDH差 11001001B分析：⽆：CY=/C8=/0=1,∵0B6H-0EDH=-100H+0C9H=-37H=-55带：C8=0,C7=0,OV=0, ∵0B6H-0EDH=0C9H, 真值=-（00H-0C9H ）=-37H=-551-6 完成下列数据的乘除运算，写在前⾯的数为被乘数或被除数（写出竖式）。
汽车信号灯控制系统
河北工业大学计算机硬件技术基础（MCS-51单片机原理及应用）课程设计任务书学院:化工学院班级:制药061 设计人:李鹏学号:061170 同组人:杨建课题：汽车信号灯控制系统设计一．目的与要求（1）培养学生综合利用MCS-51单片机的软硬件知识进行程序设计的能力，解决一些实际问题。
（2）进一步加深对MCS-51单片机内部结构和程序设计方法的理解。
（3）提高学生建立程序文档、归纳总结的能力。
二．总体设计（1）车辆转弯时，相应一侧之前灯、尾灯及仪表板指示灯均应闪烁。
即左转时，左头灯、左尾灯、仪表板左转弯灯闪烁，右转时则右头灯、右尾灯和仪表板右转弯灯闪烁；（2）紧急开关闭合时要求前述6个信号灯全部高频闪烁；（3）刹车时2个尾灯亮，若转弯时刹车，则转弯时原应闪烁的信号灯仍应闪烁；（4）一般闪烁时频率时1HZ，快速闪烁时频率为3HZ。
通过6个发光二级管模拟两个头灯、两个尾灯和仪表盘上的两个指示灯。
利用开关模拟左转、右转、应急、刹车的状态，使信号灯相应闪烁。
通过定时/计数器控制灯的闪烁频率。
三．硬件系统设计本课题中将要使用的硬件资源和相应的资源分配如下：①定时器／计数器ＴＣ／０和定时器／计数器ＴＣ／０，都采用方式１定时，与软件计数器相结合; ②四个开关（k1,k2,k3,k4）的开合来表示汽车当前的状态; ③用六个二极管来代替六个显示灯。
四．软件系统设计↓↓↓↓↓↓↓五．程序清单ORG 0000HLJMP MAIN ；转到主程序ORG 000BHLJMP T0ISR ；转到T/C0的中断服务程序T0ISRORG 001BHLJMP T1ISR ；转到T/C1的中断服务程序T1ISRORG 0030H主程序：MAIN: MOV SP,#30HMOV TMOD,#11H ；置 T/C0 方式1，定时；T/C1方式1，定时MOV TH0,#9EHMOV TL0,#58H ；装入T/C0定时初值MOV TH1,#0DFHMOV TL1,#73H ；装入T/C1定时初值SETB ET0 ；T/C0允许中断SETB ET1 ；T/C1允许中断SETB EA ；CPU开中断MOV P1,#0FFH ；灯全灭MOV R7,#00HMOV R6,#00H开关控制程序：LOOP: SETB P3.0JB P3.0,EMER ；刹车开关闭合继续执行，否则跳转CLR P1.4 ；点亮p1.4,左尾灯亮CLR P1.5 ；点亮p1.5，右尾灯亮EMER: SETB P3.1JB P3.1,LEFTT ；应急开关闭合继续执行，否则跳转CLR TR0SETB TR1 ；启动TR1LEFTT: SETB P3.2JB P3.2,RIGHTT ；左转开关闭合继续执行，否则跳转CLR PSW.5 ；设左转状态标志位CLR TR1SETB TR0 ；启动TR0RIGHTT: SETB P3.3JB P3.3,NONE ；右转开关闭合继续执行，否则跳转SETB PSW.5 ；设右转状态标志位CLR TR1SETB TR0 ；启动TR0NONE: MOV A,P3ANL A,#0FHCJNE A,#0FH,LOOP ；所有开关都打开，继续执行；否则跳转MOV P1,#0FFH ；所有灯全灭LJMP LOOP中断服务程序：T0ISR: CJNE R6,#00H,T0ISR1JB PSW.5,T0ISRRE1 ；左转开关闭合，继续；否则跳转CLR P1.0 ；点亮P1.0；左前灯亮CLR P1.2 ；点亮P1.2；左仪板显示灯亮CLR P1.4 ；点亮P1.4；左尾灯亮AJMP T0ISR1T0ISRRE1: CLR P1.1 ；点亮P1.1；右前灯亮CLR P1.3 ；点亮P1.3；右仪板显示灯亮CLR P1.5 ；点亮P1.5；右尾灯亮T0ISR1: MOV TH0,#9EHMOV TL0,#58HINC R6CJNE R6,#10D,T0ISR2 ；灯亮半秒JB PSW.5,T0ISRRE2SETB P1.0SETB P1.2SETB P1.4 ；所有左灯全灭AJMP T0ISR2T0ISRRE2: SETB P1.1SETB P1.3SETB P1.5 ；所有右灯全灭T0ISR2: CJNE R6,#20D,T0ISRRET ；灯灭半秒后，一秒延时到MOV R6,#00HCLR TR0T0ISRRET: RETI ；中断返回T1ISR: CJNE R7,#00H,T1ISR1MOV P1,#00H ；点亮所有灯T1ISR1: MOV TH1,#0DFHMOV TL1,#73HINC R7CJNE R7,#10D,T1ISR2MOV P1,#0FFHT1ISR2: CJNE R7,#20D,T1ISRRETMOV R7,#00HCLR TR1T1ISRRET: RETIEND六．调试程序的基本方法1）、首先从实验书上查出与p3.0、p3.1、p3.2、p3.3对应的接口，然后拿四根电线分别于四个开关相连。
利用单片机取得随机数
河北工业大学计算机硬件技术基础（MCS-51单片机原理及应用）课程设计报告学院土木班级交通工程C021班设计人田立全学号 026885一、设计题目：利用单片机取得随机数二、问题的提出：利用单片机的中断和定时器/计数器相结合产生一个6位的二进制随机数（即产生一个0-63之间的一个随机数）。
每当按下按钮之后，在LED显示器上显示这个二进制的随机数。
三、总体设计：1.所设计题目的功能：可以利用定时器/计数器进行自动重装载的计数，当触发中断的时候读出定时器/计数器的计数值作为产生的随机数。
整个程序分为两个部分，主程序部分负责定时器/计数器的初始化、中断系统初始化和LED显示三部分功能。
外部中断处理部分的程序负责取定时器/计数器中的随机数，然后取该数的低六位，然后将这个数转化为六个字节的二进制数（例如：将25h转变为：01h,00h,01h,00h,00h,01h）。
然后利用LED显示器显示这6个字节的数据。
2.总体方案设计：(1)断源的选择因为定时器/计数器只是在外部中断被触发的时候负责提供数据，所以虽然我们用到了定时器/计数器，但是它并不是一个中断源，即本系统的中断源只有一个外部中断。
(2)二进制转换的实现进制转换可以利用除二取余法。
四、 硬件系统设计 硬件电路：五、软件系统设计 1. 程序清单ORG 0000HAJMP MAIN;INT0 ENTERENCEORG 0003H AJMP INTER0ORG 0200HMAIN: MOV SP, #6FH;SET TIMMERMOV TMOD, #20HMOV TH1, #00HMOV TL1, #00HSETB TR1;ENABLE INTERRUPTSETB EX0SETB PX0SETB IT0SETB EAAJMP DSPLY;DISPLAY AND W AIT FOR INTERRUPTORG 0300HDSPL Y: MOV A, #03HMOV DPTR, #0FF20HMOVX @DPTR, ADSPL Y1: MOV R3, #01HMOV R0, #30H ;RESULT ENTRANCEMOV A, R3LD0: MOV DPTR, #0FF21HMOVX @DPTR, AMOV A, @R0MOV DPTR, #DTABMOVC A, @A+DPTRMOV DPTR, #0FF22HMOVX @DPTR, AACALL DELAYINC R0MOV A, R3JB ACC.5, LD1RL AMOV R3, AAJMP LD0LD1: SJMP DSPLY;DELAY FOR 1MSDELAY: MOV R7,#02HDL1: MOV R6,#0FFHDL2: DJNZ R6, DL2DJNZ R7, DL1RETORG 0400HINTER0: MOV A, TL1 ;READ COUNTERANL A, #00111111B;REQUIRE LAST 6 BITS AND 00111111BMOV R1, #30H;RESULT MEM ADDRESS STARTMOV R0, #06H ;LOOP FOR 6 TIMES ;CLEAR MEMMOV 0030H,#00HMOV 0031H,#00HMOV 0032H,#00HMOV 0033H,#00HMOV 0034H,#00HMOV 0035H,#00H;DIV LOOPLOOPED1: MOV B, #02HDIV ABMOV @R1, BINC R1DJNZ R0, LOOPED1RETIDTAB: DB 0C0H, 0F9HEND2.流程图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北工业大学
MCS-51单片机原理及应用
课程设计报告
专业：土木工程
班级：土木班
组别：11
姓名：
MCS--51单片机课程设计
汽车信号灯控制系统
组别:11 设计人:
一、题目：汽车信号灯控制系统
二、实验目的和最终完成的功能
1）功能：
（1）车辆转弯时，相应一侧之前灯、尾灯及仪表板指示灯均应闪烁。
即左转时，左头灯、左尾灯、仪表板左转弯灯闪烁，右转时则右头灯、右尾灯和仪表板右转弯灯闪烁；
（2）紧急开关闭合时要求前述6个信号灯全部闪烁；
（3）刹车时2个尾灯亮，若转弯时刹车，则转弯时原应闪烁的信号灯仍应闪烁；
（4）转向闪烁频率1Hz，应急闪烁频率2.5Hz。
2）按照以前所学实验方法，将程序输入，编译无误，按照硬件系统设计图并对照实验书后的对照表进行接线，然后运行，通过开关控制灯的亮灭。
三、线路原理：
硬件系统设计流程图
软件系统设计流程图
↓
↓
↓
↓
↓
↓
四、源程序及注释：
ORG 8000H
LJMP MAIN ;；转到主程序
ORG 800BH
LJMP TC0LEFTON ;；转到T/C0的中断服务程序T0ISR
ORG 801BH
LJMP TC1SET ; ；转到T/C1的中断服务程序T1ISR
ORG 8030H
MAIN: MOV SP,#30H
MOV TMOD,#11H ; ；置T/C0 方式1，定时；T/C1方式1，定时
MOV TH0,#0DCH
MOV TL0,#0DH ; ；装入T/C0定时初值
MOV TH1,#0E8H
MOV TL0,#0DH ;；装入T/C1定时初值
SETB ET0 ; ；T/C0允许中断
SETB ET1 ; ；T/C1允许中断
SETB EA ; ；CPU开中断
MOV P1,#0FFH ; ；灯全灭
MOV R7,#00H
MOV R6,#00H
BREAK: SETB P3.2
JB P3.2,YINGJI ; ；刹车开关闭合继续执行，否则跳转
CLR P1.4 ; ；点亮p1.4,左尾灯亮
CLR P1.5 ; ;点亮p1.5，右尾灯亮
YINGJI: SETB P3.3
JB P3.3,LEFT ; ；应急开关闭合继续执行，否则跳转
CLR TR0
SETB TR1 ; ；启动TR1
LEFT: SETB P3.4
JB P3.4,RIGHT ; ；左转开关闭合继续执行，否则跳转
CLR PSW.5 ; ；设左转状态标志位
CLR T R1
SETB TR0 ;；启动TR0
RIGHT: SETB P3.5
JB P3.5,NO ; ；右转开关闭合继续执行，否则跳转
SETB PSW.5 ; ；设右转状态标志位
CLR T R1
SETB TR0 ; ；启动TR0
NO: MOV A,P3
ANL A,#3CH
CJNE A,#3CH,BREAK ;；所有开关都打开，继续执行；否则跳转
MOV P1,#0FFH ; ；所有灯全灭
LJMP BREAK
TC0LEFTON: CJNE R6,#00H,TC0ON
JB PSW.5,TC0RIGHTON ; ；左转开关闭合，继续；否则跳转
CLR P1.0 ; ；点亮P1.0；左前灯亮
CLR P1.2 ; ；点亮P1.2；左仪板显示灯亮
CLR P1.4 ; ；点亮P1.4；左尾灯亮
AJMP TC0ON
TC0RIGHTON: CLR P1.1 ;；点亮P1.1；右前灯亮
CLR P1.3 ; ；点亮P1.3；右仪板显示灯亮
CLR P1.5 ; ；点亮P1.5；右尾灯亮
TC0ON: MOV TH0,#0DCH
MOV TL0,#0DH
INC R6
CJNE R6,#50D,TC0OFF ; ；灯亮半秒
JB PSW.5,TC0RIGHTOFF
SETB P1.0
SETB P1.2
SETB P1.4 ; ；所有左灯全灭
AJMP TC0OFF
TC0RIGHTOFF: SETB P1.1
SETB P1.3
SETB P1.5 ; ；所有右灯全灭
TC0OFF: CJNE R6,#100D,TC0FANHUI ;；灯灭半秒后，一秒延时到
MOV R6,#00H
CLR T R0
TC0FANHUI: RETI ; ；中断返回
TC1SET: CJNE R7,#00H,TC1ON
MOV P1,#0C0H ; ；点亮所有灯
TC1ON: MOV TH1,#0E8H
MOV TL1,#0DH
INC R7
CJNE R7,#30D,TC1OFF
MOV P1,#0FFH
TC1OFF: CJNE R7,#60D,TC1FANHUI
MOV R7,#00H
CLR TR1
TC1FANHUI: RETI
END
五、调试程序的方法
按照以前所学实验方法，将程序输入，编译无误，按照硬件系统设计图并对照实验书后的对照表进行接线，然后运行，通过开关控制灯的亮灭。
六、对该设计题目的更完善的方案
在满足原有基本动能的基础上，此方案又增加了一项：汽车停靠而停靠开关合上时（如在高速公上，车辆因故障停靠时）左头灯、右头灯、左尾灯、右尾灯应高频闪烁；及增加倒车灯，应再加两盏灯比较好。
七、实验设计分工
本实验线路原理和源程序由组员两人共同查阅资料、互相探讨设计完成，实验操作时由王新进行调试、刘少伟连接线路，完成实验，整理实验报告由两人共同整理、修改完成。
八、收获及心得体会
在这次的课程设计过程中我锻炼了自己的思考能力和动手能力，也让我觉察出所学知识的漏洞，深刻体会到实践的重要性，在今后的学习中，我一定要扎扎实实，真正的把知识学到手，做到融会贯通，运用自如。
在题目选择和设计电路的过程中，加强了我思考问题的完整性和实际生活联系的可行性。
在方案设计的选择上，培养了我们综合应用单片机的能力,对单片机的各个功能也有了进一步的认识，还锻炼我们个人的查阅技术资料的能力，动手能力，发现问题，解决问题的能力，并且使我们熟练掌握了有关器件的性能及测试方法。
感谢老师的辅导和同学的帮助，是他们让我有了一个更好的认识，在编程过程中我和同伴相互帮助，配合默契，对设计的成功起了很大的推动最用，让我深刻的认识到合作的重要性。
课程设计时间虽然很短，但我学习了很多的东西，使我眼界打开，感受颇深，在今后的学习生活中我将更扎实的提高自己的实践能力和学习能力。
日期：2012年12月25日。
