路由载波通讯模块技术协议
集中器路由载波通讯模块 技术协议 - 1 - 青岛鼎信通讯股份有限公司
2013年 10 月 1 范围 本协议规定了电力线载波路由模块的技术要求。安装在集中器中的载波单元应符合相应终端的技术协议要求。
2 协议性引用文件 下列文件中的条款通过本协议的引用而成为本协议的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本协议，然而，鼓励根据本协议达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本协议。 GB 4208—2008 外壳防护等级（IP代码） GB/T 15464—1995 仪器仪表包装通用技术条件 JJG 596—1999 电子式电能表 DL/T 614—2007 多功能电能表 DL/T 645—2007 多功能电能表通信协议 Q/GDW 354—2009 智能电能表功能协议 Q/GDW 365—2009 智能电能表信息交换安全认证技术协议 Q/GDW356-2009 三相智能电能表型式规范 Q/GDW355-2009 单相智能电能表型式规范 Q／GDW 376.2-2009 电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议
3 定义 3.1 智能电能表 smart electricity meter 由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。 3.2 介质 intermediary - 2 -
用于在售电系统与电能表之间以某种方法传递信息的媒体。根据使用不同，可以将介质分为两类：固态介质和虚拟介质。 3.3 固态介质 solid intermediary 具备合理的电气接口，具有特定的封装形式的介质，如接触式IC卡、非接触式IC卡（又称射频卡）等。 3.4 虚拟介质 virtual intermediary 采用非固态介质传输信息的介质，可以为电力线载波、无线电、电话或线缆等。 3.5 低压电力线载波 LV power line carrier 将低压电力线作为数据/信息传输载体的一种通信方式。 3.6 通信单元 communication unit 通信单元指用于电力用户用电信息采集系统主站与采集终端之间、采集终端与采集器、以及采集器／采集终端与电表之间本地通信的通信模块或通信设备； 3.7 信号品质 节点对载波信号解调正确率进行线性分级，取值范围1~15 3.8载波通信时隙 在50Hz 的半个周波10ms内，分为三个时隙，每个时隙为3.3ms；过零的3.3ms为主时隙，其余为辅时隙。如图1所示：
3.3ms020t/ms101.66ms1.66ms3.3ms3.3msU/V
图 1 过零传输时隙图 3.9信道及信道标识 信道是三个载波通信时隙的标识，信道标识取值为1、2、3。 标识0表示全部信道。 3.10相别 相别是相差120度角的三相电网的每相线路的标识，取值为1，2，3。
4 功能要求 采用BFSK调制的扩频通信技术，载波中心频率421KHz； 微分50Hz交流电时段，选择最有利于传输的时段通信（过零）； 自动中继转发； 提供准确的节点相位信息及信道特征信息； 单节点管理； 每相载波通信速率50bps、100bps、600bps、1200bps； 支持串口通信速率9600bps、14400bps、19200bps、28800bps、38400bps、56000bps、57600bps、115200bps； - 3 -
支持DLT645-1997/2007、透明传输模式； 温度适用范围(工业级标准) －40℃～＋85℃。 5 气候环境条件 通信单元正常运行的工作环境应符合用电信息采集终端的要求。分类见表 1。 表1 气候环境条件分类
场所类型 级别 空气温度 湿 度
范 围 ℃ 最大变化率a ℃/h 相对湿度b % 最大绝对湿度 g/m3
遮蔽场所 C2 25～+55 0.5 10～100 29 户 外 C3 40～+70 1 35 协议特定 CX / a 温度变化率取5min时间内平均值。 b 相对湿度包括凝露。
6.1 工作电源 通信单元可采用工频交流电源或直流电源，工作电源电压允许偏差为额定值的20%～20%。 交流单相或三相四线电源供电时，应有抗三相四线配电网单相接地故障的能力，耐受1.9倍标称电压4h。 安装在集中器的通信模块的功耗要求见表 2。 表2 通信模块的功耗要求 模 块 类 型 静 态 功 耗 动 态 功 耗 集中器载波通讯模块 终端：≤1W 终端：≤6W
6.2 电气安全要求 6.2.1 绝缘电阻 各电气回路对地和各电气回路之间的绝缘电阻要求如表 3。 表3 绝 缘 电 阻
额定绝缘电压 V 绝 缘 电 阻 MΩ 测试电压 V 正常条件 湿热条件
U≤60 ≥10 ≥2 250 60＜U≤250 ≥10 ≥2 500
6.2.2 绝缘强度 电源回路对地应耐受500V（＜60V直流电源回路）或2500V（220V交流电源回路）的50Hz的交流电压，历时1min的绝缘强度试验。试验时不得出现击穿、闪络现象，泄漏电流应不大于5mA。 6.2.3 冲击电压 电源回路、信号输入回路、信号输出回路各自对地和输入回路、输出回路和电源回路之间，应耐受如表4中规定的冲击电压峰值，正负极性各5次。试验时应无破坏性放电（击穿跳火、闪络或绝缘击穿）现象。 表4 冲 击 电 压 峰 值 - 4 -
试验回路 冲击电压峰值 试 验 回 路 冲击电压峰值 直流电源对地 500V 信号输入回路对输出回路 500V 交流电源对地 5000V 信号输入回路对电源回路 4000V 信号输入/输出对地 500V 信号输出回路对电源回路 4000V
6.3 电磁兼容性要求 通信单元应在表5所列的电磁骚扰环境下能正常工作，骚扰对通信单元工作影响程度用试验结果评价等级表示。 评价等级A：骚扰对通信单元工作无影响，试验时和试验后通信单元均能正常通信。 评价等级B：骚扰使通信单元暂时丧失通信功能，骚扰后不需人工干预能自行恢复通信功能。 6.3.1 电压暂降和短时中断抗扰度 在电源电压突降及短时中断时，通信单元不应发生死机或损坏，电源电压恢复后应能自动恢复正常通信。 表5 电磁兼容性要求 电磁骚扰源 严酷等级 骚扰施加值 施加端口 评价等级要求
工频磁场 400A/m 整机 A
射频辐射电磁场 3 10V/m 整机 A 4 30V/m 整机 A 静电放电 4 8kV 外壳和操作部分 A/B
电快速瞬变脉冲群 1.0kV（耦合） 通信线 A 4 4.0kV 电源端口 A/B 振荡波 2 1.0kV（共模） 信号输入/输出端口 A/B
电磁骚扰源 严酷等级 骚扰施加值 施加端口 评价等级要求 振荡波 4 2.5kV（共模），1.25kV（差模） 电源端口 A/B 射频场感应的 传导骚扰 3 10V 电源端口 A
浪涌 2 1.0kV（共模） 信号输入/输出端口 A/B 4 4.0kV（共模），2.0kV（差模） 电源端口 A/B
6.3.2 工频磁场抗扰度 在表5所列严酷等级的工频磁场影响下，通信单元不应发生死机或损坏，应能正常通信。 6.3.3 射频辐射电磁场抗扰度 在表5所列严酷等级的射频辐射电磁场影响下，通信单元不应发生死机或损坏，应能正常通信。 6.3.4 静电放电抗扰度 - 5 -
有外封装的通信单元，在表5所列严酷等级的节点放电骚扰下，通信单元不应发生死机或损坏；允许出现复位或短时通信中断现象。 6.3.5 电快速瞬变脉冲群抗扰度 在表 5所列严酷等级的电快速瞬变脉冲群骚扰下，通信单元不应发生死机或损坏；允许出现复位或短时通信中断现象。 6.3.6 振荡波抗扰度 在表 5所列严酷等级的振荡波骚扰下，通信单元不应发生死机或损坏；允许出现复位或短时通信中断现象。 6.3.7 射频场感应的传导抗扰度 在表 5所列严酷等级的射频场感应的传导骚扰下，通信单元不应发生死机或损坏，应能正常通信。 6.3.8 浪涌抗扰度 在表5所列严酷等级的振荡波骚扰下，通信单元不应发生死机或损坏；允许出现复位或短时通信中断现象。
7 检验规则 7.1 检验分类 检验分为验收检验和型式检验两类。 7.2 验收检验 7.2.1 项目和建议顺序 对于到货验收的终端，应按型号、生产批号相同者划分为组，按组提供给质检部门按表15项目和建议顺序逐个进行检验。 7.2.2 不合格判定 检验中出现任一检验项目不合格时，判该终端为不合格，应重新进行调换或修理。 7.3 型式检验 7.3.1 周期 终端新产品或老产品恢复生产以及设计和工艺有重大改进时，应进行型式检验。批量生产或连续生产的终端，每两年至少进行一次型式检验，由国家电网计量中心对样品进行检验。 可靠性验证试验在生产定型时进行，或按客户要求，在系统试运行时进行。 7.3.2 抽样 型式检验的样品应在出厂检验合格的终端中随机抽取。按GB/T 2829—2002选择判别水平Ⅰ，不合格质量水平RQL＝30的一次抽样方案，即
式中：n ——样本大小； Ac ——合格判定数； Re ——不合格判定数。 7.3.3 不合格分类 按GB/T 2829—2002规定，不合格分为A、B两类。各类的权值定为：A类1.0，B类0.5。 7.3.4 合格或不合格判定 检验项目不合格类别的划分见表6，当一个样本不合格检验项目的不合格权值的累积数大于或等于1时，则判为不合格品；反之为合格品。 对一个样本的某个试验项目发生一次或一次以上的不合格，均按一个不合格计。 7.4 项目和顺序 检验项目和建议顺序如表6所示。
ZigBee(紫蜂)技术讲解
SPA 服务接入点
应用
…
对象 1
…
端点 1 服务接入点
APS 应用支持子层
APS 信息 分析模块
网络层
公
ZDO
共
接
口
端点 0 服务接入点
SAP
服
网络
务
管理模块
接
入
点
ZDO 管理 平面
SAP
网络安全 管理模块
网络信息 分析模块
SAP 服务接入点
服
路由 管理模块
网络 管理模块
务 接 入
如下图所示。在这种网络结构中设备之间传输 数据时，可以通过路由器转发，即多跳的传输 方式，以增大网络的覆盖范围。网形拓扑结构 具有强人功能。
网状拓扑
网络拓扑
ZigBee网络的拓扑结构
ZigBee的协议架构
1. zigbee网络协议栈概述
应用程序框架
应用层
ZDO
应用 对象 240
端点 240 服务接入点
1. 紫蜂技术（ZigBee） 简介
ZigBee这个名字来源于 蜂群的通信方式：蜜蜂之 间通过跳Zigzag形状的舞 蹈来交互消息，以便共享 食物源的方向、位置和距 离等信息。借此意义 Zigbee作为新一代无线通 讯技术的命名。
紫蜂是一种高可靠的无线数传网络，类似于 CDMA和GSM网络。ZigBee数传模块类似于 移动网络基站。
2．帧定界符(SFD)为11100101，一个字节，用来标示 同步码的结束和数据包的开始。
3．物理层帧首部由一个字节组成，最高位保留，后七 位用来表示有效载荷的数据长度。
4．PSDU域是物理层携带的有效载荷，长度为0到127 字节。长度为5字节时为MPDU(确认帧)，长度大于7 字节时为MAC层的有效帧，其余长度的作为保留。
通讯网络优化技术解决方案
通讯网络优化技术解决方案第一章网络优化概述 (2)1.1 网络优化背景 (2)1.2 网络优化目标 (3)第二章网络评估与监测 (3)2.1 网络功能评估指标 (3)2.2 网络监测技术 (4)2.3 数据采集与分析 (4)第三章基础设施优化 (5)3.1 基站布局优化 (5)3.2 天线系统优化 (5)3.3 传输网络优化 (6)第四章无线网络优化 (6)4.1 无线信号覆盖优化 (6)4.2 无线信号质量优化 (7)4.3 无线网络容量优化 (7)第五章网络规划与设计 (7)5.1 网络规划流程 (7)5.2 网络设计方法 (8)5.3 网络规划与设计工具 (8)第六章网络切片技术 (9)6.1 网络切片概述 (9)6.2 网络切片部署 (9)6.2.1 网络切片部署原则 (9)6.2.2 网络切片部署步骤 (9)6.3 网络切片管理 (9)6.3.1 网络切片管理目标 (9)6.3.2 网络切片管理内容 (10)第七章网络虚拟化技术 (10)7.1 网络虚拟化概述 (10)7.2 网络虚拟化技术实现 (10)7.3 网络虚拟化应用场景 (11)第八章智能优化算法 (11)8.1 智能优化算法概述 (11)8.2 常见智能优化算法 (12)8.2.1 遗传算法 (12)8.2.2 粒子群优化算法 (12)8.2.3 蚁群算法 (12)8.2.4 人工鱼群算法 (12)8.3 智能优化算法应用 (12)8.3.1 通信网络优化 (12)8.3.2 工程设计 (12)8.3.3 经济管理 (12)8.3.4 其他领域 (13)第九章网络安全与隐私保护 (13)9.1 网络安全概述 (13)9.2 网络安全防护技术 (13)9.2.1 防火墙技术 (13)9.2.2 入侵检测系统 (13)9.2.3 加密技术 (13)9.2.4 安全认证技术 (13)9.3 用户隐私保护措施 (13)9.3.1 数据脱敏 (14)9.3.2 数据访问控制 (14)9.3.3 用户隐私政策 (14)9.3.4 隐私保护技术 (14)第十章项目管理与实施 (14)10.1 项目管理概述 (14)10.2 项目实施流程 (14)10.2.1 项目启动 (14)10.2.2 项目规划 (14)10.2.3 项目执行 (15)10.2.4 项目监控 (15)10.2.5 项目收尾 (15)10.3 项目风险控制与评估 (15)10.3.1 风险识别 (15)10.3.2 风险分析 (15)10.3.3 风险应对 (15)10.3.4 风险监控 (15)第一章网络优化概述1.1 网络优化背景信息技术的飞速发展，通讯网络已成为现代社会不可或缺的基础设施。

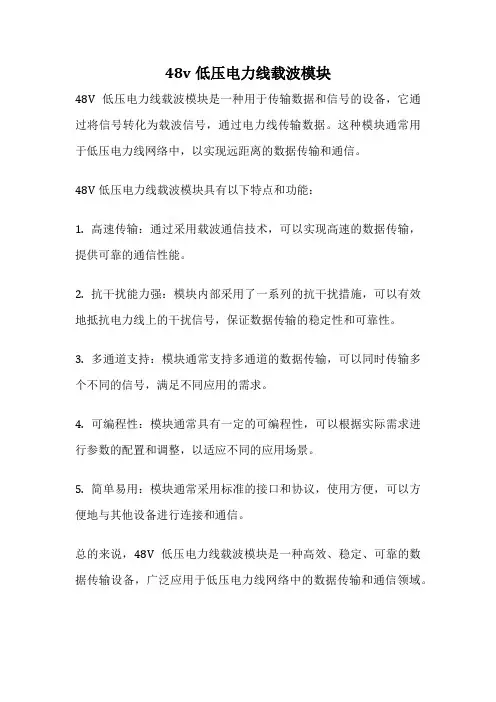

48v低压电力线载波模块
