discovery软件在测井资料标准化中的应用

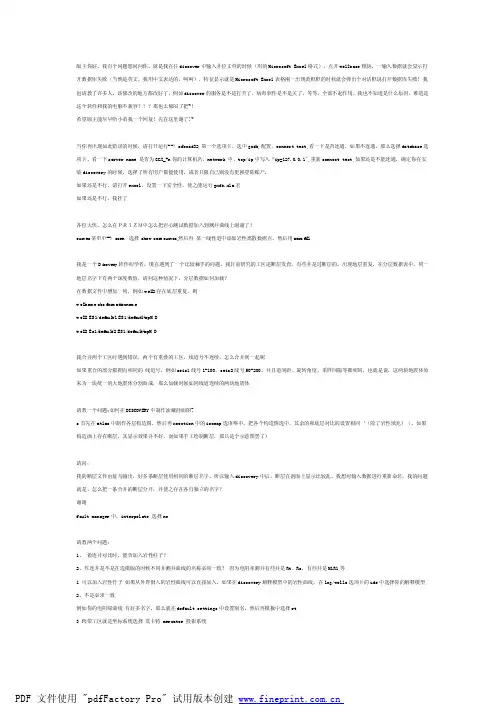

discovery问题集锦
版主你好，我有个问题想问问你，就是我在往discover中输入井位文件的时候（用的Microsoft Excel格式），点开wellbase模块，一输入数据就会显示打开数据库失败（当然是英文，我用中文表达的，呵呵），特征显示就是Microsoft Excel表格刚一出现黄框框的时候就会弹出个对话框说打开数据库失败！我也请教了许多人，该修改的地方都改好了，例如discover的服务是不是打开了，病毒软件是不是关了，等等，全部不起作用，我也不知道是什么原因，难道是这个软件和我的电脑不兼容？！？那也太郁闷了把~！希望版主能尽早给小弟我一个回复！先在这里谢了!~当你再出现如此错误的时候，请打开运行--〉odbcad32,第一个选项卡，选中gxdb,配置，connect test,看一下是否连通，如果不连通，那么选择database选项卡，看一下server name 是否为GGX_+n你的计算机名，network 中，tcp/ip中写入“ip=127.0.0.1",重新connect test,如果还是不能连通，确定你在安装discovery的时候，选择了所有用户都能使用，或者只限自己则没有更换登陆账户，如果还是不行，请打开excel，设置一下安全性，使之能运行gxdb.xla宏如果还是不行，我挂了各位大侠，怎么在ＰＲＩＺＭ中怎么把岩心测试数据加入到测井曲线上谢谢了！curves菜单中--〉core，选择show core curves,然后再某一线性道中添加岩性离散数据点，然后用aera fill我是一个Dicovery软件初学者，现在遇到了一个比较棘手的问题。
我目前研究的工区逆断层发育，有些井是过断层的，出现地层重复，在分层数据表中，同一地层名字下有两个深度数值，请问这种情况下，分层数据如何加载？在数据文件中增加一列，例如well2存在底层重复，则wellname obs formati onnamewell2 ES1/default/1 ES1/defautl/topMDwell2 Es1/default/2 ES1/default/topMD我合并两个工区时遇到错误，两个有重叠的工区，线道号不连续，怎么合并到一起呢如果重合的部分都拥有相同的线道号，例如seis1线号1-100，seis2线号50-200，并且道间距、旋转角度、采样间隔等都相同，也就是说，这两块地震体原来为一块统一的大地震体分割而成，那么加载时候如同线道连续的两块地震体请教一个问题:如何在DISCOVERY中制作油藏剖面图?s首先在atlas中制作各层构造图，然后再xsection中的isomap选项喀中，把各个构造图选中，其余的和底层对比的设置相同‘（除了岩性填充）（、如果构造面上存在断层，其显示效果并不好，而如果手工绘制断层，那只是个示意图罢了）请问：我的断层文件由蓝马输出，好多条断层使用相同的断层名字，所以输入discovery中后，断层在剖面上显示比较乱。
Discovery教程(上册)
Discovery教程（上册）（基本操作、数据加载）目录GeoGraphix Discovery 教程说明 (1)第一章建立工区 (3)1建立一个工区 (3)第二章输入人文数据和井数据 (10)2输入人文数据 (10)3输入和查看数据服务公司的一般井数据 (15)4用Excel 表格输入普通井数据 (21)5给井输入ASCII文本文件 (28)6输入测井曲线 (41)第三章建立底图 (44)1显示人文地理/大地网格图层 (44)2图层显示属性(线条、文字等。
) (47)3底图属性(比例尺、标题等) (50)第四章在底图上添加井数据 ...... 错误！未定义书签。
1在底图上添加作业者、井名和井号、总深度等错误！未定义书签。
2在底图上显示WellBase图层 ............. 错误！未定义书签。
3建立研究区 ........................................... 错误！未定义书签。
4建立/显示WellBase 海拔深度图层 .. 错误！未定义书签。
5建立/显示WellBase 地层厚度图层 .. 错误！未定义书签。
第五章井数据查看和质量控制.... 错误！未定义书签。
1在底图上选井查看可用的井数据 ....... 错误！未定义书签。
第六章在地质剖面上进行分层和层位对比错误！未定义书签。
1通过GeoAtlas建立一个横剖面 ......... 错误！未定义书签。
2建立测井曲线显示模板 ....................... 错误！未定义书签。
3修改/定制剖面 ..................................... 错误！未定义书签。
4建立在GeoAtlas 中显示的剖面线 .... 错误！未定义书签。
5在XSection中的地层划分/地层对比错误！未定义书签。
第七章等高线地质解释............ 错误！未定义书签。
7在IsoMap图层上作海下构造顶部等高线错误！未定义书签。
Discovery软件操作
变彩色 显示
井位编辑
改变剖面方向
合成记录制作
合成记录的制作
输入测井曲线
数据源位置
更新井数据
做合成记录
选择基准面和高程
设置高程及替换速度
高程值
替换速度
重新做一遍
粗调
细调
粗调,先点这里
在点这里,二 者就对齐了
细调,首先以粗调 后的基准面为准
点击要微调的点
点这里,二者就对齐,剩下的 点没有对齐,方法一致,但以 第二基准面为基础调整.
按次按钮出现下面对话框
加载井数据头名称
按此键查看下一 口井数据
按此键查看全部 井数据
井斜数据导入
井斜数据的 导入
选3 选此项目
运行后出现下框
点此按钮后出现数据.
或查看井轨迹
显示直井数据
按此按钮计算 斜井轨迹
对井斜资料进行批量计算
批量计算井斜轨迹
加载数据源
分层数据的加载
分层数据加载
地震属性，点击变 兰后右键出现详细 说明
给出层位的名 字，方法结合 偏移量和时窗 宽度等
如果不出现3D surfaces，则增 新数据即可
加名字
加载分层数据
在此编辑
右键编辑
输入第一层底数据 (1_bottom),及数据源的位置 (zyj),和Top MD.
按此按钮
加载地震数据
地震数据操作模块
加入地震数据
数据版本号,一般指数 据经过处理几次(通常 就认为是1次处理的 结果）
数据名称
SEGY数据位置
按此按钮出现 下面菜单
点击将SEGY数据体转化为 软件自用数据体
新建解释方法
新建解释
起名
加载输出的数据体
discovery教程
第一章：前言 (1)第二章：微机油藏描述系统集成 (3)一、Landmark公司微机油藏描述系统发展历程 (3)二、微机油藏描述系统各模块集成 (4)（一）工区、数据管理系统（二）GESXplorer地质分析与制图系统（三）SeisVision 2D/3D二维三维地震解释系统（四）PRIZM 测井多井解释系统（五）ZoneManager层管理与预测（六）GMAPlus正演建模三、Discovery微机油藏描述系统软件特色 (12)第三章：微机三维地震解释系统软件应用方案研究 (13)一、工区建立 (13)（一）工区目录建立（二）一般工区建立（三）工区管理二、数据输入 (20)（一）地质数据输入1 井头数据输入2 井斜数据输入3 分层数据输入4 试油数据输入5 生产数据加载6 速度数据输入（二）测井数据输入1 ASCII格式测井数据输入2 LAS格式测井数据输入（三）地震数据输入1 SEG-Y三维地震数据输入2 层位数据输入3 断层数据输入三、微机地质应用 (31)（一）微机地质应用工作流程工作流程1 地质分析工作流程2 沉积相分析工作流程（二）微机地质应用1 井位图建立2 等值线图(isomap)建立3 各种剖面图(Xsection)建立4 生产现状图制作5 沉积相图制作四、微机三维地震解释综合应用 (48)（一）微机三维地震解释工作流程1 合成记录及层位工作流程2 地震解释工作流程3 速度分析工作流程（二）微机三维地震解释综合应用1 地震迭后处理－相干体2 合成记录制作及层位标定3 层位和断层建立、解释4 三维可视化5 速度分析与时深转换6 构造成图7 地震测网图建立8 地震属性提取五、微机单井测井解释及多井评价 (104)（一）微机单井测井解释及多井评价工作流程1 测井曲线环境校正与标准化工作流程2 测井分析流程（二）微机单井测井解释及多井评价1 打开测井曲线2 测井曲线显示模板制作3.测井曲线显示、编辑与预处理4.交会图制作与分析5 测井解释模型建立与解释6 测井解释成果报告7 储层参数自动统计与成图六、储层管理与预测 (127)（一）储层参数预测工作流程（二）储层参数预测1 储层单元（Zone）建立2井点处储层参数输入3 地震各种属性输入4 井点处储层参数与地震属性回归分析5 储层参数预测6 储层参数预测图残差校正七、Discovery综合地质分析与油藏评价工作流程 (146)1 Discovery综合地质分析与油藏评价工作流程2 油气藏控制因素和成藏规律分析流第四章:微机油藏描述系统Discovery在欢喜岭地区的应用.148一、工区概况 (148)二、地层精细对比 (150)三、层位标定和构造精细解释 (153)（一）地震资料品质分析（二）层位标定（三）地震反射特征与地震解释（四）断裂特征与构造特征1 断裂特征2 构造特征四、测井储层评价 (157)（一）测井解释模型建立（二）测井单井评价（三）储层参数统计分析五、地震反演和储层预测 (165)（一）井点处储层参数求取（二）地震属性提取（三）储层参数与地震属性的回归分析方（四）利用地震属性进行储层参数预测六、沉积微相划分 (168)（一）相标志及沉积特征（二）测井相特征（三）沉积微相划分七、本区油藏综合评价 (172)（一）油气藏类型（二）油气藏形成条件及控制因素（三）有利目标优选第五章：结束语 (182)附件目录 (183)第一章：前言《微机解释软件系统及在滚动勘探中的应用》是由辽河油田勘探开发研究院（甲方）下达，由乙方中楠信息技术（杭州）有限公司（GNT国际公司）承担完成，本项目是在甲乙双方组成的5人项目组共同合作、共同努力下完成的。
Discovery操作手册第十一章 测井曲线解释2
在GeoAtals中显示PRIZM IsoMap图层
目录上一节：建立净砂层IsoMap图层在教程的这一节，将在GeoAtlas中显示通过PRIZM新建立的IsoMap 图层。
1．激活GeoAtlas.。
建立一张新图(File >> New >> Map)。
出现Layer Selection 对话框。
2．点击Global和Stratton Field Area of Interest旁边的加号(+)展开树形文件。
在以下图层名旁边点击复选框选中这些图层：PRIZM Curve Data GR Net Sand B46-C38、和B46-C38 IsoChore (是WellBase图层，不是IsoMap图层)。
3．点击OK。
显示出在B46 和C38层之间划分的净砂层标志的等值线图。
由于等值线值不是通过伽马曲线值计算的，从严格的意义上将，它只是一个说明性指示层，
祝贺你!! 你已经学完了GEOGRAPHIX DISCOVERY教程!!
有许可证的GeoGraphix Discovery (GESXplorer, PRIZM, SeisVision)用户可以建立自己的工区，并输入自己的数据，然后按照教程描述的步骤进行解释了。
返回目录。
Discovery常见问题
Discovery软件其实就是一个工作平台，也就是将传统的地质制图工作作成了一体化的平台，如果你是初学者，那么，你可以多跑软件流程，同时，结合你具体的工区（project），来作练习。
如果你有较长的工作时间（油田研究院或者采油厂地质研究所），那么，在你加载完基本数据后，你就可以作很多基础的工作了。
比如，砂体厚度（储层）平面图，地层厚度、物性（孔隙度，渗透率）等等，这样会比传统的工作方法（手工）效率高很多。
关于具体的工作流程，Discovery软件中在建立工区时有个Workflow,Discovery 软件包括地震解释（SV）、测井解释（Prizm）、平面图（Goatlas）剖面图（Xsection），简单的叠后处理（Pstax），正演（GMAPlus），以及坐标系统，井数据库等等模块，但确实没有反演（Inversion）模块。
1、可是现在我的断层文件中只有Inline,Crossline，Faultname,time四列，没有X,Y坐标信息，还能加入马？我看你给的头文件中也没有提到Inline,Crossline。
其他的比如解释者等信息可以不加马？SV中加载断层文件确实比较复杂，在SV中加载断层文件（Fault Trace）必须要有X Y 坐标，反而没有InLine和CRLIne却是可以的。
这与一般的地震解释和反演软件有所区别。
也可以说是SV的一个缺点。
解决只有InLine和CrLine而没有X，Y的断层文件（Fault Trace）的办法有两个：（1）重新让解释人员给你输出，呵呵，这个办法最简单了：）（2）自己转换线道号为XY坐标，自己或者照别人编一个就行了，实在不会的话，在Excell里也可以转化的，转换的办法就是简单的集合运算，呵呵，我就不详细解释了：）提示：最好的办法还是按照我上次说的用默认格式输入，要不，你的断层（Fault segment）可能会出现混乱！2、层位和断层ＡＳＣ码文件格式是：断层：fycWX1002 262 650 2062 7 1层位； 363（Inline） 415（Crossline） 1992(Time）断层和层位都没有X,Y坐标在Seisvision－》Horizon—》Horizon import中需要设置那些参数才能导入层位和断层。
discovery 地震解释软件操作步骤
Landmark公司看到了微机发展潮流，把公司大量的人力、物力投入到微机 产品上，同时把工作站上先进技术移植到微机上，于2000年推出全新的 Discovery。
地层对比剖面图 油藏剖面图
测井曲线图 综合柱状图 各种Crossplot Pickett Crossplot 综合测井解释成果图
地震
地震测网图 等T0图图 合成记录
断层、剖面、时间切片3D显示
层速度、平均速度图 构造图
各种地震属性图
综合图
各种储层参 数预测图 沉积微相图 构造发育史剖面 综合评价图
• SeisVision→Load Seismic→Associate to Survy, 赋予每条2D 测线的2ds座标信息。
建立地震解释工区，添加3dx、2ds、3dh文件。
利用底图和Seismic →Open Seismic Section菜单打开Inline、 Crossline、Arbitrary剖面。通过Adjust Seismic Section菜单,调整 剖面显示方式和纵横向比例。
Discovery软件应用
资源信息研究所 2009年5月
Landmark公司Discovery微机油藏描述系统模块简介
Discovery的前身是GES，GES是80年代初由GeoGraphix，Inc.公司发 展的产品，主要是为地质学家提供的地质分析软件。
GeoGraphix，Inc.是全世界第二家在Windows下开发商业化软件的公司。 GES是一套被全世界地质学家广泛接受的地学分析软件工具。
截断
发散
discovery关于PRIZM中参数控制的方法
PRIZM 在做测井处理和解释是非常灵活的。
下面是PRIZM 中如果分井、分层段参数控制的思路：1、 在interpretation —edit user define equations 中编辑好解释公式。
2、 然后在该菜单的第三个tab 页（parameters ）中添加解释公式中需要输入的参数。
3、 在parameters 将参数的来源（source ）选择为zone well4、 接下来我们需要在zonemanager 中建立一个zone ，然后输入或者是编辑我们需要的参数5、 在zonemanager 中编辑好参数后，在回到PRIZM —interpretation--edit user define equations中，选择zone definition ，然后选择add ，在出现的窗口中，选择zonemanager zone ，将zone 选择为我们之前建好和编辑好的那个zone6、 然后在最后一个tab 页（zoned well parameters ）查看参数是否正确。
7、 最后点击OK下面是参数控制的整个流程：1、 公式编辑2、 添加需要的参数3、将参数的来源source选择为zone well，表示是的是参数是从zone well里面读取的。
4、打开zonemanager模块，选择file—new zone，新建个zone。
5、打开新建好的zone，选择file—open zone，选择新建的那个zone，然后在file—Openspreadsheet templates—all attributers spreadsheet，然后点击OK。
在出现的表格中，井的基本信息都在里面，但是是空的。
6、对zone进行基础的计算，选择tools—calculate zone XYZ data。
7、接下来，我们需要将解释参数加到zone中去。
一般情况，如果在PRIZM中将参数的source选择为zone well后，在zonemanager中选择右键—add attributes to zone时，解释参数的名字会出现在project attribute下面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
discovery软件在测井资料标准化中的应用
趋势而分析方法是依据物质的某一物理参数的测量值来研究幷空间分布特点及变化规律的方法。
任何汕出实际地质参数在横向上差不多上具有某种规律性渐变，即可看作是趋势面变化。
趋势而分析的差不多思路确实是对标准层的测井响应多项式趋势面作图，并认为与地层原始趋势而具有一致性。
若趋势面分析的残差图仅为随机变量，则是测井刻度误差造成的，若存在一组专门残差值，则认为是岩性变化导致的0 1981年J H Doveton和E・Bomcman
进一步用趋势而分析来描述这一标准化过程，1991年石汕大学熊绮华教授在进行牛庄洼陷万全汕田油藏描述研究过程中采纳该方法对测井曲线进行标准化。
Discovery软件是应用较为广泛的油藏描述软件，该软件在用趋势面分析方法进行测井
曲线标准化方而具有操作简单、图形化输出及运算等特点，使得测井曲线标准化变得专门方便。
1 Discovery软件的趋势面分析方法
1.1趋势面分析方法的数学原理
若趋势而分析的残差图仅为随机变量，则是测井刻度误差造成的，若存在一组专门残差值，则认为是岩性变化导致的。
它的数学方法概述如下: 设用z(x,y)表示所研究的地质特点，其中(x,y)是平面上点的坐标.则趋势值和剩余值用下式表示:
z(x,y)= Z (x,y)+e
其中：2(xj)为趋势值，C为剩余值。
关于已知的数据：z,x\yiJH2 No
通常用回来分析求出趋势值和剩余值，即依照已知的数据求出回来方程f(x・y),使得:
N
2 =乞忆一/(兀，片)]
r-l
达到最小。
实际上这确实是最小二乘意义下的曲面拟合咨询题，即依据运算值z(xj)用回来分析方法求出一个回来而:
对应于回来而上的值Z = 为趋势值，残差z，.名为剩余值。
具体操作时，假设某点上由趋势面方程运算出的标准层的测井趋势值为N = 该井标准层的实际测井值为Z,则7 = 1-乙应为校正值，因此•经趋势校正后的测井值，即标准层的测井值应为z标f匕用这种方法便可对齐井齐种测井曲线做标准化处理.
1.2 Discovery软件的趙势面分析方法
依照趋势而分析的数学方法，利用Discovery软件的Prizm测井模块中导入的测井曲线, 选择标准层，对需要进行标准化的岩性类、孔隙度类、电阻率等测井曲线在Geoatlas作图模块中，利用Minimum Ccurvaiure等值线插值方法，Surface T\pe选择Data Values＞生成等值
线图，作为测井响应特点值的平而分布图＜z(x,y))：然后Surface Type选择Trend作趋势图,
同时在Geologic里而添加地质信息如物源、水流方向等，操纵测井响应值的分布趋势，如此做出的等值线图作为测井响应特点值趋势分布图＜£Cx,y))o通过测井响应特点值趋势分布图勾测井响应特点值分布图进行图形相减运算后，得到测井响应特点值趋势残差分布图.
然后将图形数据输入到ZoneMmanager层位治理模块中，据此就得到了齐单井测井曲线标准化的校正量(C)。
2 •应用实例
2. 1标准层的选定及测井响应特点值确定
一样的标准化过程是选择岩性、电性特点相对明显、沉积稳固，具有一世厚度且分布广泛的层或层组作为标准层。
标准层的选择除了所选层段岩、电特点类似，相对稳固，沉积柑相同之外，还应依照井径曲线，选择介适的截止值.剔除井眼垮塌严峻的井段，排除井眼条件对测井响应值的阻碍。
以百口泉汕田百21井区Tafo汕藏为例，该油藏为高部位受断裂切割的断块单斜汕藏, 含汕层系为三叠系上统上白碱滩组，沉积厚度约97m,属于滨浅湖相共生的三角洲沉积•储层要紧岩性为含砾不等粒砂岩•储集空间要紧是粒间溶孔及粒间孔，油层平均孔隙度为
16.7%,平均渗透率为30xl0＜'Mm\储层中孔、低渗、微细喉道、分选差。
该区测井仪器为
JD581测井系列，但由于沉积环境为辫状河三角洲相，平而上非均质性差异较大。
通过详细分析齐种测井及录井资料，发觉尽管研丸井段缺乏完整的标准层，但白碱滩组底部w-^层差不多上发疗一套灰绿色粉砂质泥岩和泥质粉砂岩，在本区内岩性、电性类同-分布稳固。
通过运算机处理，构建“视标准层”，选择Tsbf底部沉积稳固且广泛分布的前辫状河三角洲泥沉积为主的T3b23
・2小层(图6
2. 2测井资料的标准化处理
为了达到对全油藏测井资料的重新刻刻度，选择T3加3・2小层作为标准层，依照各测井 响应特点峰值，进行趋势而分析，以求得标准化校正值0要紧是对研究区40 口井标准层的 声波时差进行分析，重新刻度。
图2标准层声波时笙特点值趋势分布图
图i 过1639-1610-1613井电性对比图
图3标冷层声渡时至特点值分布图
图彳标准层声波时羌特点值趋势贱毘分布图
利用Discovery软件生成的标准层声波时差特点值趋势图分析，声波时差趋势为沿东一西方向呈由低到高分布0由图2能够发觉，标准层声波时差与构造一岩相柑吻合，即随地层埋深增加，同一标准层声波时差值减小。
与图3比较，其分布趋势更加明显，更符合地质规律。
图4为白碱滩组标准层声波时差实测值m趋势值之间的残差值分布，能够看出其残差值的分布具有极大的随机性与不均一性，从而讲明，这种偏差要紧是由于人为因素引起的偏离声波时差正常变化趋势的偏差。
将Discovery软件生成的标准层声波时差特点值趋势分布图、标准层声波时差分布图
和标准层声波时差特点值趋势残差分布图中单井数值分不导入到ZoneManager中创建的
Zone—丁3疋・2小层中，通过分析，该区38 口井偏差大于土15^s/m的有4 口井，介于±10〜
±15MS/m的有1 口井，介于±10〜±5ns/m Z间的有5 口井。
可见•白碱滩组约有26.3%(偏
差大于土5 ps/m)的井必须重新刻度。
需对偏差较大的井进行逐井校正。
2・3应用成效分析
对测井曲线进行标准化处理后.将利用同-•套模型、同一套讲明参数处理的测井孔隙度与岩心分析孔隙度进行柑关性分析■两口井的测井孔隙度与岩心孔隙度成正柑关关系•且相关性较好，英拟合曲线斜率约为1•与实际情形柑符。
声波曲线进行标准化后，与本研究区的井具有相似的地球物理待性，更符合实际情形.为下一步储层参数的统计及准确的推测汕水层作好预备。
3・结论
(1)趋势而分析法是测井曲线标准化处理的一种有效方法，综合考虑了构造及岩相等
的纵向.横向变化，在砂砾岩油藏储层参数测井评判中，能够普遍推广。
(2)利用Discovery软件的趋势而分析功能开展测井曲线标准化工作.将数学中复杂
的趋势而模型转变为图形运算，操作简单.结果直观形象，使得测井曲线标准化工作变得专门方便。
(3)在陆相沉积环境中，利用柑似沉积环境下的粉砂质泥岩、泥质粉砂岩和泥岩构成
“视标准层J处理成效较为理想。
(4)Discovery软件中单井标准化校正需逐井校正，关于井数较多的区块而言单井校正
工作量较大，需编写外挂插件解决此咨询题。
