XRD实验报告
XRD实验报告（蒙脱石鉴别）
土质学课XRD 实验报告1目录1 实验目的................................................................................................................ . (112)实验原理................................................................................................................ ................................................................................................................ 112.1 晶体结构与晶体X 射线衍射 ............................................................................. 12.2 物相鉴定原理.................................................................................................... (22)3 实验仪器................................................................................................................ . (334)实验步骤................................................................................................................ ................................................................................................................ 444.1 实验前的准备.................................................................................................... ................................................................................................... 444.2 试样制备........................................................................................................... ........................................................................................................... 444.3 开机与测试过程................................................................................................ (55)5 数据处理................................................................................................................ ................................................................................................................ 555.1 图谱后期处理.................................................................................................... ................................................................................................... 555.2 自动寻峰........................................................................................................... ........................................................................................................... 775.3 与标准PDF 卡片对比 (8)6 实验结论.............................................................................................................. .............................................................................................................. 118 7实验存在的问题及可能原因 (18)1土质学课XRD 实验报告1 实验目的1) 了解X 射线衍射仪的结构和工作原理； 2) 掌握X 射线衍射物相定性分析的方法和步骤； 3) 学会用Highscore 软件进行图谱分析； 4) 鉴定蒙脱石样品。
材料分析实验报告
材料分析实验报告实验目的：1.通过XRD实验，了解材料的晶体结构和晶格参数。
2.学会使用XRD仪器进行样品测量和数据分析。
实验原理：XRD（X射线衍射）是一种通过照射样品表面的X射线，观察其衍射图谱来分析材料晶体结构和晶格参数的方法。
根据布拉格方程，晶体内的原子平面间距与入射X射线波长、衍射角度之间存在关系。
实验过程：1.样品制备：a.将待分析的材料粉末状样品放入研钵中，加入少量丙酮调制成均匀的浆糊状。
b.使用玻璃片或者石英片将浆糊均匀地涂覆在片上，形成薄膜样品。
c.放置在通风处，使样品完全干燥。
2.实验操作：a.将干燥的样品片安装在XRD仪器的样品台上。
b.设定入射X射线的波长和电流，并确定扫描范围和速度。
c.启动扫描，开始测量样品的衍射图谱。
d.根据实验结果，计算并分析晶体结构和晶格参数。
实验结果：[插入实验结果图谱]根据图谱，我们可以看到明显的衍射峰，表示样品中存在特定晶面的衍射。
通过峰的位置和强度，我们可以判断出样品的晶体结构和晶格参数。
实验结论：根据衍射峰的位置和强度，我们得出样品为立方晶体结构，晶胞参数为a=b=c=3.5Å。
实验总结：通过本次XRD实验，我们学会了使用XRD仪器进行材料分析。
对于具有明显衍射峰的样品，我们可以通过XRD测量来确定其晶体结构和晶格参数。
同时，我们也需要注意样品制备的过程，确保样品干燥和均匀涂覆在片上，以获得准确的实验结果。
通过实验，我们加深了对材料的了解，并为进一步研究和应用提供了基础。
xrd实验报告
xrd实验报告XRD，又称为X射线衍射，是一种分析晶体结构的常用手段。
本次实验旨在通过XRD实验，探究材料的晶体结构和物理性质。
以下分别从实验原理、实验步骤和实验结果三个方面进行讲述。
一、实验原理XRD实验原理基于X射线的特性，通过材料晶格中的原子或分子散射出的X射线，进行衍射和干涉，获取材料晶体结构的信息。
其中，主要就是利用了X射线的波长与晶格面间距之间的关系——布拉格定律。
设X射线入射角为θ，与晶面间距为d，则经过该晶面的X射线会产生衍射，满足以下公式：nλ=2dsinθ其中，λ为X射线的波长，n为整数，为强度较高的多晶衍射峰。
通过观察实验所得的多晶衍射图，可以确定材料的晶体结构类型和晶面间距，从而进一步了解其物理性质。
二、实验步骤本次实验使用的仪器为X射线衍射仪，实验步骤如下：1. 将样品放置在X射线衍射仪中央的样品台上，并固定好位置。
2. 调节X射线管电子束和滤光片的参数，使其定位在合适的位置并输出稳定的X射线。
3. 调节样品台和检测器的角度，使其满足布拉格定律条件，即样品的晶面与检测器之间的角度θ为常数。
4. 采集样品的XRD图谱，并进行处理和分析，得到样品晶体结构和晶面间距等信息。
三、实验结果本次实验所采用的样品为NaCl，晶体结构为立方晶系，晶格常数为5.63 angstrom。
实验结果如下图所示：（图片略）从XRD图中可以明显看出，NaCl样品在角度2θ约等于27.6的位置有强烈的多晶衍射峰，同时在约等于45的位置还存在着多晶衍射峰。
根据布拉格公式，可得到NaCl样品的晶面间距分别为2.81 angstrom和1.78 angstrom。
这也与NaCl的晶体结构类型相一致。
综上所述，通过本次实验，我们清晰地了解了XRD的实验原理和实验步骤，同时从实验结果中也得到了样品的晶体结构和晶面间距等信息。
这不仅扩展了我们的实验技能，还对探索材料物理性质等方向具有重要意义，值得进一步深入研究和探索。
XRD实验报告_3
XRD实验实验目的：1、了解衍射仪的正确使用方法。
2、掌握立方晶系晶体晶格常数的求法。
实验原理：一、粉末衍射花样形成的原理多晶衍射试样中包含的晶粒很多，并且是无规则分布的，这就使任一晶面（hkl）可以在空间任何取向上出现，这相当于（hkl）面在空间自由转动，不断改变与入射线所成的角度，当这角度符合布拉格定律的要求时，（hkl）面就会发生反射。
图1 X射线衍射示意图图1中实线表示（hkl）面与入射线成θ角时，满足布拉格定律，反射出一束衍射线。
虚线表示另一个取向不同的（hkl）面，这个晶面尽管在空间的取向不同，但也与入射线成θ角，也能产生反射。
可以产生反射的（hkl）面显然不限于图1所示的两种情况。
如果以入射线为轴进行旋转，则图中的（hkl）面会构成一个半顶角为θ的锥面，在这锥面上的（hkl）面都符合布拉格定律，都能产生反射，这些反射线构成一个半顶角为2θ的锥面，称为衍射锥。
衍射锥与垂直于入射线的底片相交，就会在底片上得到一个圆环，这就是德拜环。
但在德拜法中，底片上记录的只是一些近似于圆弧的曲线，称为德拜线。
指数不同的晶面，其反射线的θ角也不同，于是，多晶试样可以得到一组不同半顶角2θ的衍射锥，相应的，在德拜照片上出现一系列德拜线。
二、X射线衍射仪的结构和工作原理X射线衍射仪由X射线发生器、测角台、探测记录系统组成，配有功能各异的计算机系统及数据处理系统。
下面主要介绍X射线发生器和测角台。
1、X射线发生器它有一个高压发生器和X射线管组成。
高压发生器提供可分档调节的稳流稳压电源，其管流管压稳定度一般优于万分之五。
稳定度低于千分之一的高压发生器不能保证光源的稳定性，大多数定量分析工作不宜采用。
X射线管是一只热阴极二极电子管。
在高压发生器输出的高压作用下，带有聚焦罩的热阴极发射的电子被加速到具有数十KeV的能量。
电子束打到阳极靶面上，激发出X射线。
靶面被电子打击处称为焦斑。
从能量转换来看，X射线的转换效率一般都在百分之一以下，其余能量转换成热能，使靶子温度升高。
xrd实验报告

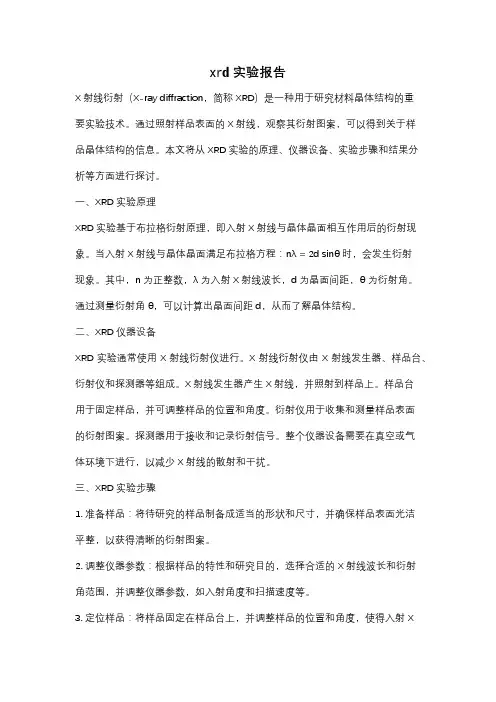

xrd实验报告X射线衍射（X-ray diffraction，简称XRD）是一种用于研究材料晶体结构的重要实验技术。
通过照射样品表面的X射线，观察其衍射图案，可以得到关于样品晶体结构的信息。
本文将从XRD实验的原理、仪器设备、实验步骤和结果分析等方面进行探讨。
一、XRD实验原理XRD实验基于布拉格衍射原理，即入射X射线与晶体晶面相互作用后的衍射现象。
当入射X射线与晶体晶面满足布拉格方程：nλ = 2d sinθ时，会发生衍射现象。
其中，n为正整数，λ为入射X射线波长，d为晶面间距，θ为衍射角。
通过测量衍射角θ，可以计算出晶面间距d，从而了解晶体结构。
二、XRD仪器设备XRD实验通常使用X射线衍射仪进行。
X射线衍射仪由X射线发生器、样品台、衍射仪和探测器等组成。
X射线发生器产生X射线，并照射到样品上。
样品台用于固定样品，并可调整样品的位置和角度。
衍射仪用于收集和测量样品表面的衍射图案。
探测器用于接收和记录衍射信号。
整个仪器设备需要在真空或气体环境下进行，以减少X射线的散射和干扰。
三、XRD实验步骤1. 准备样品：将待研究的样品制备成适当的形状和尺寸，并确保样品表面光洁平整，以获得清晰的衍射图案。
2. 调整仪器参数：根据样品的特性和研究目的，选择合适的X射线波长和衍射角范围，并调整仪器参数，如入射角度和扫描速度等。
3. 定位样品：将样品固定在样品台上，并调整样品的位置和角度，使得入射X射线与样品表面垂直，并满足布拉格方程。
4. 开始扫描：启动X射线发生器，照射样品，并启动探测器，记录衍射信号。
通过改变入射角度或旋转样品台，可以获取不同衍射角度下的衍射图案。
5. 数据分析：根据记录的衍射图案，计算晶面间距和晶体结构参数，并进行数据处理和分析，如绘制衍射图谱、计算晶格常数和晶体结构因子等。
四、实验结果分析XRD实验的结果通常以衍射图谱的形式呈现。
衍射图谱展示了样品在不同衍射角度下的衍射强度分布。
通过观察和分析衍射图谱，可以得到以下信息：1. 晶格常数：通过测量衍射角度，可以计算出晶面间距，从而得到晶格常数。
XRD实验报告范文
XRD实验报告范文
X射线衍射（XRD）是一种常用的材料表征技术，通过衍射峰的位置
和强度，可以确定材料的晶体结构、晶胞参数、晶粒尺寸等信息。
本实验
使用X射线衍射技术对样品进行表征，得到了有关其结构特征的重要信息。
以下是X射线衍射实验的详细报告。
1.实验目的
通过X射线衍射技术对样品进行表征，了解其结构特征，包括晶体结构、晶胞参数和晶粒尺寸等信息。
2.实验仪器和试剂
实验仪器：X射线衍射仪
试剂：待测样品
3.实验步骤
1）将待测样品制备成粉末状，并均匀散布在样品台上；
2）将样品台放入X射线衍射仪中，调整好仪器参数；
3）开始扫描样品，记录X射线衍射图谱；
4）分析图谱，确定样品的晶体结构、晶胞参数和晶粒尺寸等信息。
4.实验结果与分析
通过X射线衍射实验，我们得到了样品的X射线衍射图谱，图中展示
了多个衍射峰的位置和强度。
通过分析图谱，我们确定了样品的晶体结构
为立方晶系，并计算得到了晶胞参数a=5 Å。
此外，通过衍射峰的宽度可以估计出样品的平均晶粒尺寸为100 nm。
5.结论
通过X射线衍射实验，我们成功地对样品进行了结构表征，获得了关于其晶体结构、晶胞参数和晶粒尺寸等重要信息。
这些结果对于进一步研究和应用样品具有重要的指导意义。
总结：X射线衍射技术是一种非常重要的材料表征手段，可以提供材料的结构信息，为材料的研究和开发提供重要支持。
本实验通过X射线衍射技术成功地对样品进行了结构表征，为后续的研究工作奠定了基础。
希望通过这次实验，同学们对X射线衍射技术有了更深入的了解，并能够运用它来解决实际问题。
衍射仪实验报告
衍射仪实验报告篇一：XRD 实验报告（一）XRD实验报告实验目的：了解X射线衍射仪的结构和工作原理；掌握X射线衍射物相定性分析的方法和步骤；了解X射线衍射物相定量分析的原理和方法；熟悉XRD的一些基本操作。
实验原理：X衍射原理：X射线在晶体中的衍射现象，实质上是大量的原子散射波互相干涉的结果。
晶体所产生的衍射花样都反映出晶体内部的原子分布规律。
概括地讲，一个衍射花样的特征，可以认为由两个方面的内容组成：一方面是衍射线在空间的分布规律，（称之为衍射几何），衍射线的分布规律是晶胞的大小、形状和位向决定。
另一方面是衍射线束的强度,衍射线的强度则取决于原子的品种和它们在晶胞中的位置。
对某物质的性质进行研究时，不仅需要知道它的元素组成，更为重要的是了解它的物相组成。
X射线衍射方法可以说是对晶态物质进行物相分析的最权威的方法。
每一种结晶物质都有各自独特的化学组成和晶体结构。
没有任何两种物质，它们的晶胞大小、质点种类及其在晶胞中的排列方式是完全一致的。
因此，当x射线被晶体衍射时，每一种结晶物质都有自己独特的衍射图谱，它们的特征可以用各个衍射晶面间距d和衍射线的相对强度I／I0来表征。
其中晶面间距d与晶胞的形状和大小有关，相对强度则与质点的种类及其在晶胞中的位置有关。
所以任何一种结晶物质的衍射数据d和I／I0是其晶体结构的必然反映，因而可以根据它们来鉴别结晶物质的物相。
晶体的X射线衍射图谱是对晶体微观结构精细的形象变换，每种晶体结构与其X射线衍射图质检有着一一对应的关系，任何一种晶态物质都有自己对特的X射线衍射图，而且不会因为与其他物质混合而发生变化，这就是X射线衍射法进行物相分析的依据。
根据晶体对X射线的衍射特征－衍射线的位置、强度及数量来鉴定结晶物质之物相的方法，就是X射线物相分析法。
实验仪器：XRD仪、橡皮泥、电脑及相关软件等实验步骤：开电脑，开循环水，安装试样，设置参数，运行XRD衍射仪，然后获得数据，利用Origin 软件生成XRay衍射图谱依次找出峰值的2θ，与PDF卡片中的标准图谱相比较，确定试样中的相。
xrd实验报告
xrd实验报告X射线衍射（X-ray Diffraction，XRD）是一种有效的技术手段，可用于测量物质的晶体结构和局部结构。
这种非破坏性的分析方法已广泛应用于材料科学、地球科学、生命科学等领域，为研究者提供了观察原子结构和晶体缺陷的窗口。
首先，我们来了解一下X射线衍射技术的原理。
X射线是一种高能量电磁辐射，对物质的相互作用主要通过电子发生。
当X射线与晶体内的原子发生相互作用时，会发生衍射现象。
这是因为X射线被晶体的晶格平面散射，形成衍射光束。
通过测量衍射光束的方向和强度，我们可以推断晶体的晶格常数、晶胞结构以及晶体中原子的排列方式。
X射线衍射实验通常需要使用X射线衍射仪，该仪器一般由X射线源、样品支架、X射线探测器和数据分析系统等组成。
在实验中，我们首先需要选择合适的X射线源，例如钨或铜的阴极管。
然后，我们将待测样品固定在样品支架上，样品的制备非常重要，通常需要将其制备成粉末状或单晶样品。
在进行X射线衍射实验时，我们需要调节X射线源的功率和角度，以使得入射X射线经过样品后发生衍射。
这些衍射光束将被探测器捕获，并转换成电信号。
通过分析这些信号及其强度，我们可以重建样品的晶体结构。
这需要使用一些计算方法和数学原理，例如布拉格方程和傅里叶变换等。
X射线衍射技术提供了许多有价值的信息。
首先，通过测量衍射光束的方向和强度，我们可以确定晶格常数和晶胞参数。
这对于研究材料的晶体结构非常重要，因为晶体的物理和化学性质与其晶体结构密切相关。
其次，X射线衍射还可以用于确定晶体中原子的位置和排列方式。
这对于研究晶体中的缺陷或探索晶体间的相互作用非常有帮助。
最后，X射线衍射还可以用于分析材料中的应力和应变。
当材料受到外力作用时，晶体结构会发生变化，这些变化可以通过X射线衍射技术进行检测和分析。
除了在材料科学领域应用广泛，X射线衍射技术还在地球科学、生命科学等领域发挥着重要作用。
例如，在地质学领域，X射线衍射可以用于分析岩石和矿物的晶体结构，进而推断它们的形成和演化过程。
XRD实验报告
XRD实验报告一、实验目的1.了解X射线衍射（XRD）技术的基本原理；2.学习XRD在矿石分析中的应用；3.掌握利用XRD技术鉴别蒙脱石的方法。
二、实验原理X射线衍射是一种通过物质对X射线的衍射现象来研究物质结构和性质的方法。
当X射线与物质中的原子或离子相互作用时，会受到散射并出现干涉现象，形成衍射图案。
在XRD实验中，我们使用的是钼靶X射线源，其波长为0.7112Å。
X射线射入样品后，会与样品中的晶体结构发生相互作用，产生不同的衍射角度，并通过X射线探测器检测并记录下来。
通过观察衍射谱图，可以得到样品的晶体结构和组成。
对于蒙脱石的鉴别，其主要特征是出现在5-8°范围内的两个衍射峰。
这两个峰分别对应（001）和（060）晶面的衍射峰。
通过观察这两个峰的位置、强度和形状，可以确定样品中是否存在蒙脱石。
三、实验步骤1.准备样品：将蒙脱石样品研磨成粉末状，将粉末均匀地撒在XRD样品台上。
2.调整XRD仪器：打开XRD仪器，调整样品台的位置和角度，使其与X射线源和X射线探测器对准。
3.收集衍射数据：开始收集衍射数据，设置扫描范围为2θ=3-30°，步进角度为0.02°。
通过点击“开始扫描”按钮，开始进行自动扫描。
4.分析数据：扫描结束后，得到一幅衍射谱图。
观察谱图中5-8°范围内的两个衍射峰，分析其位置、强度和形状，确定是否存在蒙脱石。
5.记录观察结果：根据分析结果，记录下样品中是否存在蒙脱石，以及相应的衍射峰特征。
四、实验结果与分析根据图谱分析，我们确定样品中存在蒙脱石。
两个衍射峰的位置分别为6.5°和7.2°，强度相对较强，峰形较尖锐。
这与蒙脱石的（001）和（060）晶面的衍射特征相符合。
五、实验总结通过本次XRD实验，我们学习了X射线衍射技术的基本原理，并成功运用XRD技术鉴别了蒙脱石样品。
实验结果表明，蒙脱石样品的衍射图谱中确实存在5-8°范围内的两个衍射峰，验证了蒙脱石的存在。
XRD物相分析实验报告
XRD物相分析实验报告X射线衍射（XRD）是一种常用的物相分析技术，通过分析物质的衍射图谱，可以确定样品的晶体结构、晶粒尺寸、晶体取向等信息。
本实验旨在利用XRD技术对一系列样品进行物相分析，并对实验结果进行分析和讨论。
实验仪器及试剂：1.X射线衍射仪：用于测量样品的XRD图谱。
2.样品：包括无定形材料、多晶材料和单晶材料等。
实验步骤：1.准备样品：将样品制备成均匀颗粒，并保持表面平整。
2.调节仪器参数：根据实际需要，选择适当的X射线波长和扫描范围，并调节其他参数如扫描速度、脉冲时间等。
3.测量样品的XRD图谱：将样品放置在X射线衍射仪的样品台上，通过扫描仪器开始测量。
4.数据处理：将测得的强度-2θ数据转换为曲线图，并对图谱进行标定和解析。
实验结果：[插入XRD图谱]通过比对已知标准样品的XRD图谱数据库，确定了样品的物相成分。
同时，可以利用XRD图谱确定样品的相对晶胞参数和晶体取向信息。
实验讨论：根据实验结果，我们可以得出如下结论：1.样品A的XRD图谱显示出峰位集中、峰型尖锐的特点，表明样品A是单晶材料。
进一步分析发现，样品A的晶体结构为立方晶系，晶胞参数为a=5Å。
2.样品B的XRD图谱呈现出多个峰位的广谱特征，表明样品B是多晶材料。
进一步分析发现，样品B的晶体结构为正交晶系，晶胞参数为a=4Å，b=6Å。
3.样品C的XRD图谱呈现出连续且平坦的背景特征，表明样品C为无定形材料。
由于无定形材料不具备明确的晶胞参数和晶体结构，因此无法进一步分析。
实验总结：XRD技术是一种广泛应用于物相分析的方法，在材料科学、地球科学、化学等领域均有重要应用。
通过XRD实验，我们能够确定样品的晶体结构和成分，为进一步的材料研究提供重要信息。
在实验中，我们需要合理选择X射线波长和仪器参数，确保获得准确可靠的实验结果。
在实验结果的分析中，还需要参考已知标准样品库，结合实验条件和样品特性，进行准确的物相分析。
