工程创意报告之轮船下水祥解
船舶下水计算
（5）避免措施： ①增加滑道入水部分的长度； ②等待潮水更高时下水； ③中心凹槽； ④在滑道末端增加河床深度。
（6）下水船舶在离开滑道之后，由于惯性作用将继续向前 滑动，故应采取适当措施使船停止运动。 ①抛锚； ②制动； ③在舵的后面绑一块横向木板。
3、船台重力下水：即船舶在本身重力的作用下沿船台 倾斜滑道滑入水中，是常用的下水方法。主要包括纵向下 水和横向下水两种。
（1）纵向下水：船体的中纵剖面平行于滑道运动。如 川东厂的纵向楔形小车。
（2）横向下水：船体的中横剖面平行于滑道运动。如 东风厂的横向梳式滑道下水。
鉴于我国各主要船厂普遍采用纵向下水方式，故在本 章中只限于讨论船舶纵向下水的计算。
从P1、P2的变化，可以判断船体和滑道需加强的部位及 范围。
三角形分布（见图6-13），前端及后端处滑道所承受的压
力为：
P R 1 lb
S
P 0 2
(6-10)
③当反力R的作用点至前支点的距离 l
l S
时，因滑板与滑
3 R
道之间不能承受拉力，故两者之间的有效接触长度
l' 3l
S
R
滑道压力沿有效长度l' 的分布如图6-14所示，前端及后端处 S
滑道分别承受的压力：
W
浮，与之相应的 x 表示船尾开始上浮时的行程数值。
1
③若 M 曲线位于 M 曲线之上，则 M M ，不发
W
生尾下落现象，反之，发生尾下落。
W
④当下水进入第三阶段后，其浮力随行程的变化规律
7-1、2船舶下水解析
第一节 船舶下水的主要方法和设施
1）纵向涂油滑道下水
下水过程：首先将龙骨墩、边墩和支撑全部拆除，使船舶重量 移到滑板和滑道上，再松开止滑器，船舶便和下水支架、滑板一 起沿滑道滑入水中。 下水油脂：为了减小摩擦力，在滑板和滑道间浇涂石腊和黄油 作为润滑。
W SC
SG
※ 若船舶重心离开滑道末端时，而船舶仍未开始尾浮（浮 力增加过慢），即WSG>γVlc时，会发生尾部突然下沉、以 滑道末端为支点的仰倾现象（俗称尾弯或尾跌落),船底会 受到很大的反作用力而被破坏，因此要防止这一现象出现。 亦即：必须保证船舶重心离开滑道末端前，船舶已开始尾 浮。
防尾跌落采取的工艺措施：
W
全 浮
※ 若船舶全浮前，船舶首支架已完全脱离滑道，则船舶会发生艏 部突然下沉现象，称为艏跌落。艏跌落可能引起首部结构与滑道 末端碰撞而被破坏，因此要防止这一现象出现。
防首跌落的工艺措施：
1、在尾部加压载，使重心后移。但应注意防止产生尾跌落的可
能。 2、首支点前移。 3、选择大潮位下水。 4、滑道末端清淤。 5、取消首支架，降低船底到滑道面的高度。
第二节 纵向涂油滑道下水过程分析
一般以尾部先入水，分四个阶段：
◆（1）船舶开始滑动到刚与水面接触： 受力：R、f、W
下滑条件：
下滑力F＞摩擦阻力f 其中:F=W×sinβ f=μ×W×cosβ μ 静摩擦系数，0.03～0.07 动摩擦系数，0.02～0.05
W F
G
N
※可能发生的事故：止滑器松开后，船舶不能自行下滑或中 途停滑。
和 RlR=WlGlc 在此过程中，V、lR 和lC 值不 断发生变化，直至船舶开始尾 浮。
船舶下水浅析
行 期 间 的故 障 规 律 ， 而 能 预 测 、 制 它 们 ， 高 运 行 从 控 提
质 量 和工 作 可靠 性 。
５船 舶 电 器 现 代 化 前 景 ．
加速发展基 于 微 处 理 器 的 船 舶 电 器 智 能 化 技 术 ，
与计 算 机 控 制 的智 能 化 成 套 船 舶 电器 组 合 装 置 信 息 网
司 首 次 采 用 气 囊 下 水 ， 舶 以较 大 的速 度 下 滑 ， 水 后 船 下
竟 然 冲至 对 岸 ， 成 螺 旋 桨 、 轴 及 舵 系 损 坏 的重 大 事 造 尾 故 。后 来 ， 厂 在 船 首 部 采 取 卷 扬 机 和 钢 丝 绳 牵 拉 ， 船 使
自行 下 滑 ， 必须 使 下 水 重 量产 生 的滑道方 向分 力 Ｄ ｉｐ ｓ ｎ
［ ］ ｎｈ ｎ ｉ ｐ固 Ｂｓ ｏ ． 态 继 电 器及 其 应 用 指 南 （） ４ Ａ ｔｏ ｙ ｈ Ｊ．
机 电 元 件 ， ９ ６， ３ ． １９ （ ）
立 与 陆 上 专 家 系统 的联 络 ， 现 故 障智 能 处 理 。生 活 实
用 申器 ． 现 计 算 机 人性 化 智 能 控 制 ， 船 员 过 上 像 实 使
Ａ 的距 离 分 别 为 ｋ ｋ和 １ 则船 舶 在 此 阶段 中力 和 力 矩 ． ， ，
的平衡 关 系式 为
件 是 ： 道坡 度 ｔ（必须 大 于静 摩 擦 系数 Ｗ ， 则 不 能 滑 ｇ ３ ．否
滑 动 。船 舶 开 始 滑 动后 ， 擦 系数 数 值 急 剧 下 降 为 动摩 摩
擦 系 数 。规 范 船 厂 的 纵 向涂 油 滑 道 下 水 ， 常 静 摩 擦 系 通
滑 道 （ 气 囊 ） 摩 擦 系 数 为 １， 道 或 气 囊 对 船 舶 支 或 静 ｉ滑 － ．
第八章船舶下水
左右的船长悬空，船首悬空长度一般大于船长的10％；
按其所处的位置可分为首支架（用普通墩木）、中间支 架和尾支架三部分。 6、止滑器 当拆除下水墩木，使船舶重量转移到滑板上时，为了对 船舶下水进行有效的控制，保障下水操作的安全，必须在 滑板外测装设止滑器；
纵向涂油滑道过程的分析
纵向下水一般是船尾先如水，这是因为尾部比较肥大， 可以获得较大的浮力而易于浮起；船舶在水中滑行时，尾部 在前则阻力较大，可以缩短冲程。 根据船舶下水的运动状态和受力情况，将下水过程分为以 下四个阶段： 1）船舶开始滑动到刚与水面接触（岸滑）； 2）从与水面接触到开始尾浮（入水） 3）从开始尾浮到完全漂浮（尾浮）； 4）从完全漂浮到船舶停止滑行（全浮）。
4、变坡度横移区纵向滑道机械化下水
在水平船台上建造船舶，在纵向倾斜船台上下水的下水方法。 适用于小型船舶的下水、上墩。
三、牵引式下水 4、高低轨横向滑道机械化下水 5、梳式滑道机械化下水
6、升船机下水
三、下水方式的选择
1、主要影响因素 1）生产纲领及建造工艺要求 2）厂区地理、地貌特点 3）水文、岸线、水域条件等特点 4）安全、劳动条件等特点 5）操作、下水时间、成本等特点 6）造船工艺流程、船舶建造方案的要求 2、具体选配：从船厂的实际条件出发，进行认真的分析论 证，综合考虑选出适合的下水方法和设施。
应能力较强。
（2）纵向钢珠滑道下水 优点： 采用钢珠替代下水油脂，变滑动摩擦为滚动摩擦，进一 步减小了滑板与滑道之间的摩擦力。 钢珠滑道能较长时间承受压力，在船舶下水前一阶段时 间就可先撤除中墩和大部分边墩，以分散下水作业量。 钢珠可重复利用，也不污染环境。 钢珠摩擦系数不受气候条件影响。 缺点：初始投资大，滑板笨重，下水过程有振动。
关于船舶下水的方法
关于船舶下水的方法船舶的下水是指将已经建造完成的船舶从船坞或船台上放入水中的过程。
下水是船舶建造的重要环节，也是船舶建造工作的终点之一。
下水的过程包括了船舶浸泡、推进和漂离等步骤，下水方法的选择取决于船舶的大小、重量以及建造环境等因素。
船舶下水的方法有很多种，常见的下水方法包括滑道下水、浮吊下水和自由浮渡下水等。
下面将分别介绍这些下水方法及其特点。
首先是滑道下水。
滑道下水是一种较为传统的下水方法，适用于小型船只。
滑道是一种由坡道构成的设施，有时也会采用木板或钢板覆盖以减少摩擦力。
船舶在滑道上逐渐向水面滑动，最终进入水中。
滑道下水的优点是简单、成本低廉，适用于船坞环境有限的场所。
然而，滑道下水需要船舶与地面的摩擦来推动船体，因此需要船体充分润滑以减少摩擦力，否则可能导致船舶卡住或滑行不稳定。
其次是浮吊下水。
浮吊下水是一种常见的大型船舶下水方法。
浮吊下水一般需要使用起重机或浮吊来提起船舶，然后将其悬挂在空中，同时逐渐推进到水面上，最终松开索具或绞车，使船舶整体落入水中。
浮吊下水的优点是适用于大型船舶，可以保证船舶下水过程的稳定性和安全性。
然而，浮吊下水需要大型起重设备和吊运专业人员的参与，成本较高且风险较大。
最后是自由浮渡下水。
自由浮渡下水是一种现代化船舶下水方法，适用于大型船舶以及需要进行海试的船舶。
自由浮渡下水的原理是利用船坞的浮力将船舶从船台上推离，并通过控制船舶的重心和浮力来实现平稳下水。
自由浮渡下水的优点是无需使用起重设备和吊运操作，减少了人力资源的需求和安全风险。
自由浮渡下水还可以与船坞与船体相互配合，通过调整水位和船舶的运动来保证下水过程的稳定性和安全性。
然而，自由浮渡下水需要设计精细的船坞和专业的控制系统，成本相对较高。
船舶下水是船舶建造工作的重要环节，也是展示船舶建造成果的重要时刻。
不同的船舶可以选择不同的下水方法，以保证船舶下水过程的稳定和安全。
在选择下水方法时，需要综合考虑船舶大小、重量、建造环境和经济效益等因素，以选择最适合的下水方法。
军舰下水

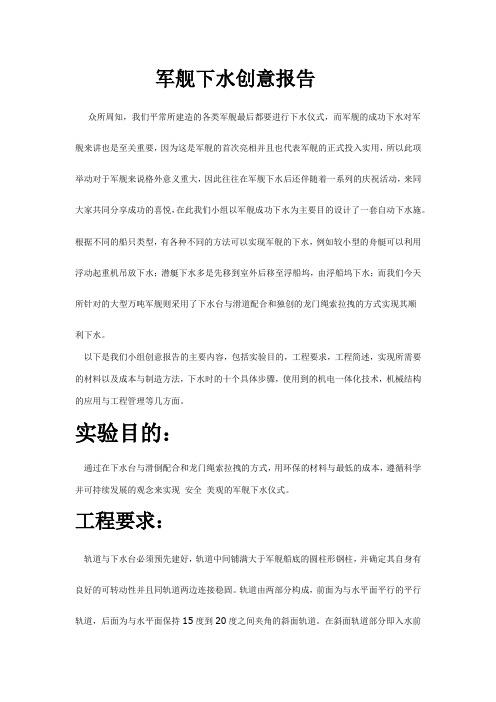

军舰下水创意报告众所周知，我们平常所建造的各类军舰最后都要进行下水仪式，而军舰的成功下水对军舰来讲也是至关重要，因为这是军舰的首次亮相并且也代表军舰的正式投入实用，所以此项举动对于军舰来说格外意义重大，因此往往在军舰下水后还伴随着一系列的庆祝活动，来同大家共同分享成功的喜悦，在此我们小组以军舰成功下水为主要目的设计了一套自动下水施。
根据不同的船只类型，有各种不同的方法可以实现军舰的下水，例如较小型的舟艇可以利用浮动起重机吊放下水；潜艇下水多是先移到室外后移至浮船坞，由浮船坞下水；而我们今天所针对的大型万吨军舰则采用了下水台与滑道配合和独创的龙门绳索拉拽的方式实现其顺利下水。
以下是我们小组创意报告的主要内容，包括实验目的，工程要求，工程简述，实现所需要的材料以及成本与制造方法，下水时的十个具体步骤，使用到的机电一体化技术，机械结构的应用与工程管理等几方面。
实验目的：通过在下水台与滑倒配合和龙门绳索拉拽的方式，用环保的材料与最低的成本，遵循科学并可持续发展的观念来实现安全美观的军舰下水仪式。
工程要求：轨道与下水台必须预先建好，轨道中间铺满大于军舰船底的圆柱形钢柱，并确定其自身有良好的可转动性并且同轨道两边连接稳固。
轨道由两部分构成，前面为与水平面平行的平行轨道，后面为与水平面保持15度到20度之间夹角的斜面轨道。
在斜面轨道部分即入水前的地方建造龙门型钢架，钢架上配有滑轮和绳索，在此所建的龙门必须坚固并可循环利用。
在平行轨道的最后端即斜坡轨道的前端设置挡板，此挡板应建造有一定厚度能阻止设备在没开启前军舰由于失误自动滑行冲下水去。
由于我们小组采用电子自动控制的方式，须提前拥有总控制室来检查机器是否正常，连接是否正确。
军舰下水无一例外是在室外进行，所以对于天气等自然环境因素有所要求，下水前需仔细观察天气，如风雨过大，风浪过大的天气下进行，则容易造成不必要的损失，所以下水时最好挑选天气晴好，可见度高，风力较小，海面平静的情况，既能保证军舰下水安全的基本要求亦能方便接下来要进行的一系列庆祝活动。
