手持折光仪的使用方法
手持折光仪的使用方法
（一）、仪器结构
折光棱镜、盖板、校准螺栓、光学系统管路、目镜
（二）、使用方法
打开盖板，用软布仔细擦净检测棱镜。
取待测溶液数滴，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。
将仪器进光板对准光源或明亮处，眼睛通过目镜观察视场，转动目镜调节手轮，使视场的蓝白分界线清晰。
分界线的刻度值即为溶液的浓度。
（三）、校正和温度修正
仪器在测量前需要校正零点。
取蒸馏水数滴，放在检测棱镜上，拧动零位调节螺钉，使分界线调至刻度0%位置。
然后擦净检测棱镜，进行检测。
有些型号的仪器校正时需要配置标准液，代替蒸馏水。
另一种方法是（只适合含糖量之测定）：利用温度修正表，在环境温度下读得的数值加（或减）温度修正值，获得准确数值。
最新折光仪使用说明
折光仪使用说明一、认识折光仪1.折光仪结构2.折光仪原理光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。
二、使用方法打开盖板，用干净无尘布仔细擦净检测棱镜。
用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。
将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。
溶液浓度=折光仪读数*折光系数（%）折光仪溶液滴至棱镜表面观察目镜读数三、校正和确定折光系数1.调零：吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。
2.确定折光系数：用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。
4.验证折光系数：用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。
四、注意事项1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。
2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。
3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。
二级建造师《建设工程施工管理》模拟试题（一）一．单项选择题（共90题，每题1分。
每题的备选项中，只有1个最符合题意）1．建设工程项目管理就是自项目开始到项目完成，通过( D )使项目目标得以实现。
A．项目策划和项目组织 B．项目控制和项目协调C．项目组织和项目控制 D．项目策划和项目控制2．建设项目决策阶段管理工作的主要任务是( D )。
A．项目策划 B．项目控制C．通过管理使项目目标实现 D．项目定义3．反映一个组织系统中各工作部门或各管理人员之间指令关系的组织工具是（ A ）。

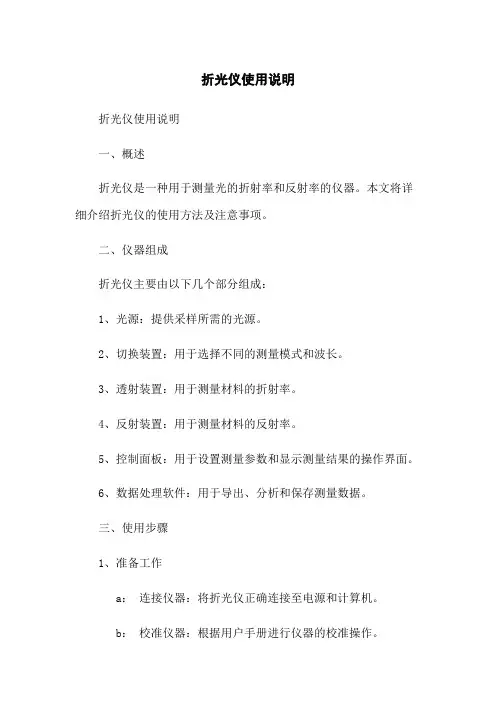

折光仪使用说明
折光仪使用说明折光仪使用说明一、概述折光仪是一种用于测量光的折射率和反射率的仪器。
本文将详细介绍折光仪的使用方法及注意事项。
二、仪器组成折光仪主要由以下几个部分组成：1、光源：提供采样所需的光源。
2、切换装置：用于选择不同的测量模式和波长。
3、透射装置：用于测量材料的折射率。
4、反射装置：用于测量材料的反射率。
5、控制面板：用于设置测量参数和显示测量结果的操作界面。
6、数据处理软件：用于导出、分析和保存测量数据。
三、使用步骤1、准备工作a：连接仪器：将折光仪正确连接至电源和计算机。
b：校准仪器：根据用户手册进行仪器的校准操作。
2、测量模式选择a：透射模式：选择透射装置进行测量。
此模式适用于测量材料的折射率。
b：反射模式：选择反射装置进行测量。
此模式适用于测量材料的反射率。
3、设置测量参数a：波长选择：根据需要选择合适的波长。
b：采样间隔：设置采样点之间的距离，影响测量的精度。
c：测量范围：根据样品的特性设置合适的测量范围。
4、开始测量a：放置样品：将待测样品放置在透射或反射装置中，并确保样品表面整洁。
b：启动测量：控制面板上的开始按钮，开始进行测量。
5、结果分析a：数据显示：测量完成后，测量结果将显示在控制面板上。
b：数据处理：使用数据处理软件对测量结果进行导出、分析和保存。
四、注意事项1、正确操作：在操作折光仪前，请仔细阅读使用手册，并按照要求正确操作仪器。
2、样品准备：确保待测样品表面无灰尘、污染物，以免影响测量结果。
3、清洁维护：定期对仪器进行清洁和维护，保持仪器的正常运行。
4、安全注意：在操作仪器时，注意保护眼睛和皮肤，避免受到激光束的直接照射。
附件：1、使用手册：详细介绍折光仪的操作步骤和注意事项。
2、校准记录表：用于记录仪器的校准结果。
法律名词及注释：1、折射率：光线从一种介质进入另一种介质时，光的传播速度的比值。
2、反射率：光线射入物体表面时，被反射出来的光的强度与入射光的强度之比。
折光仪使用说明
折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。
二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。
用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。
将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。
溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。
2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。
4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。
四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。
2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。
3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。
折光仪的原理和正确使用 折光仪操作规程
折光仪的原理和正确使用折光仪操作规程折光仪，又称折射仪，是利用光线测试液体浓度的仪器，用来测定折射率、双折率、光性，折射率是物质的紧要物理常数之一、很多纯物质都具有确定的折射率，物质假如其中含有杂质则折射率将发生变化，显现偏差，杂质越多，偏差越大。
手持式折光仪折射仪紧要由高折射率棱镜（铅玻璃或立方氧化锆）、棱镜反射镜、透镜、标尺（内标尺或外标尺）和目镜等构成。
折射仪有手持式折光仪、糖量折光仪、蜂蜜折光仪、宝石折光仪、数显折光仪、全自动折光仪及在线折光仪等。
折光仪的原理：光线自一种透亮介质进入另一种透亮介质时，产生折光现象，这种现象是由于光线在各种不同的介质中进行的速度不同造成的。
折光率系指光线在空气中传播的速度与在其它物质中传播速度之比值。
折光率refractive index在钠光谱D线、20℃的条件下，空气中的光速与被测物中的光速的比值或光自空气通过被测物时的入射角的正弦与折射角的正弦的比值。
折光仪的正确使用：仪器在测量前需要校正零点。
取蒸馏水数滴，放在检测棱镜上，拧动零位调整螺钉（4），使分界线调至刻度0%位置。
然后擦净检测棱镜，进行检测。
有些型号的仪器校正时需要配置标准液，代替蒸馏水。
另一种方法是（只适合含糖量之测定）：利用温度修正表，在环境温度下读得的数值加（或减）温度修正值，获得精准数值。
实在如下：1、将折光棱镜对准光亮方向，调整目镜视度环，直到标线清楚为止；2、调整基准：测定前首先使标准液（纯洁水）、仪器及待测液体基于同一温度。
掀开盖板，然后取1～2滴标准液滴于折光仪棱镜上，并用手轻轻按压盖板得出一条明暗分界线。
旋转校准螺丝栓使目镜视场中的明暗分界线与基准线重合；3、掀开盖板，用柔绒布擦净棱镜表面，取1～2滴被测溶液滴于折光仪棱镜上，盖上盖板轻轻按压，读取明暗分界线相对刻度，即为被测液体的浓度值及密度值。
4、测量完毕后，直接用潮湿绒布擦去棱镜表面及盖板上的附着物，待干燥后，妥当保存起来。
abei折光仪的结构及使用
（2）温度的影响 溶液的折射率随温度而改变，温度升高折射率减小； 温度降低折射率增大．折光仪上的刻度是在标准温 度20℃下刻制的．所以最好在20℃下测定折射率。 否则，应对测定结果进行温度校正。超过20℃时， 加上校正数；低于20 ℃时，减去校正数。
折光率的应用
折光率(又称折射率)是物质的特性常数之一，固体、 液体和气体化合物都有一定的折光率，尤其对于液体 记载更为普遍。折光率的应用有如下几个方面： (1)测定所合成的巳知化合物的折光率与文献值对照， 以验证所得产品； (2)将折光率作为检验原料、溶剂、中间体及最终产品 纯度的依据； (3)根据反应物和生成物(指液体)的折光率改变情况， 推测反应进行的程度； (4)分馏时，配合沸点作为划分馏分的依据。
右边目镜中的图像
左边目镜中的图像
⑥测定样液温度。 ⑦打开棱镜，用水、乙醇或乙醚擦净 棱镜表面及其他各机件。在测定水 溶性样品后，用脱脂棉吸水洗净， 若为油类样品，须用乙醇或乙醚、 二甲苯等擦拭。
折射率（n ） n 0.00038 (t 20) n 油温在t℃时测得的折射率
当一束光投在 两种不同性质 的介质的交界 面上时发生折 射现象，它遵 守折射定律： nsin = nsin， n, n 为交界面的两 侧的两种介质 的折射率(图一)。 为入射角， 为折射角。
工作原理
密
β
0
β α ＝90° α
疏
图一
工作原理
若光线从光疏介质进 入光密介质，入射角 大于折射角，当入射 角 达 到 90° 时 , 此 时 的折射角 o 最大，称 为临界折射角,故任 何方向的入射光都可 进入光密介质中，其 折射角 ≤ o 。 阿贝 折射仪是基于临界折 射现象设计的。
折光仪的结构及使用7928425
⑥测定样液温度。 ⑦打开棱镜，用水、乙醇或乙醚擦净 棱镜表面及其他各机件。在测定水 溶性样品后，用脱脂棉吸水洗净， 若为油类样品，须用乙醇或乙醚、 二甲苯等擦拭。
常见阿贝折光仪
阿贝折光仪测定乙醇的含量
1.折射率的定义是什么？它与哪些因素有关？
答：光由真空进入某种介质时，入射角的正
弦与折射角的正弦之比，叫做这种介质的绝 对折射率，简称折射率，用n表示。其值大小 与该物质的化学物质、温度以及光的波长都 有关系。
（2）温度的影响 溶液的折射率随温度而改变，温度升高折射率减小； 温度降低折射率增大．折光仪上的刻度是在标准温 度20℃下刻制的．所以最好在20℃下测定折射率。 否则，应对测定结果进行温度校正。超过20℃时， 加上校正数；低于20 ℃时，减去校正数。
折光率的应用
折光率(又称折射率)是物质的特性常数之一，固体、 液体和气体化合物都有一定的折光率，尤其对于液体 记载更为普遍。折光率的应用有如下几个方面： (1)测定所合成的巳知化合物的折光率与文献值对照， 以验证所得产品； (2)将折光率作为检验原料、溶剂、中间体及最终产品 纯度的依据； (3)根据反应物和生成物(指液体)的折光率改变情况， 推测反应进行的程度； (4)分馏时，配合沸点作为划分馏分的依据。
三、加样 ①恒愠后，以脱脂棉 球蘸取酒精擦净棱镜 表面，挥干乙醇。滴 加 l ～ 2 滴样液于进光 棱镜磨砂面上，迅速 闭合两块棱镜，调节 反光镜．使镜筒内视 野最亮。 ②由目镜观察，转动 棱镜旋钮，使视野出 现明暗两部分。
③旋转色散补偿器旋钮，使 视野中只有黑白两色。 ④旋转棱镜旋钮．使明暗分 界线在十字线交叉点。 ⑤从读数镜筒中读取折射率 或重量百分浓度。
四、粗调 打开遮光板 3 ，合上反射镜 1 ，调节目镜视度，使 “ +”宇交叉线成像清晰，此时旋转手轮15 ，并在 目镜视场中找到明暗分界线的位置； 五、消色散 旋转手轮6，使分界线不带任何色彩。再微调折光 率刻度调节手轮15，使分界线位于“+”字交叉线 的中心；再适当转动聚光镜 12 ，此时目镜视场下 方显示的数值即为被测液体的折光率。记录读数 与温度，重复1～2次；
折光仪的结构及使用
四、粗调 打开遮光板 3 ，合上反射镜 1 ，调节目镜视度，使 “ +”宇交叉线成像清晰，此时旋转手轮15 ，并在 目镜视场中找到明暗分界线的位置； 五、消色散 旋转手轮6，使分界线不带任何色彩。再微调折光 率刻度调节手轮15，使分界线位于“+”字交叉线 的中心；再适当转动聚光镜 12 ，此时目镜视场下 方显示的数值即为被测液体的折光率。记录读数 与温度，重复1～2次；
阿贝尔折光仪根据临界折射现象设计的
阿贝折光仪的临界折射
阿贝折光计的光学系统
观测系统：光线由反光镜 l 反 射，经进光棱镜2、折射棱镜 3及其间的样液薄层折射后射 出。再经色散补偿器4消除由 折射棱镜及被测样品所产生 的色散，然后由物镜5将明暗 分界线成像于分划板6上，经 目镜 7 、 8 放大后成像于观测 者眼中。
必须指出的是：折光法测得的只是可溶性固 形物含量，但对于番茄酱，果酱等个别食品， 已通过实验编制了总固形物与可溶性固形物 关系表。先用折光法测定可溶性固形物含量， 即可查出总固形物的含量 。
光的折射原理
光从一种介质斜射入另一种介 质时，传播方向一般会发生变 化，这种现象叫光的折射。 光从空气斜射入水中或其他介 质中时，折射光线与入射光线、 法线在同一平面上；折射光线 和入射光线分居法线两侧；折 射角小于入射角；入射角增大 时，折射角也随着增大；当光 线垂直射向介质表面时，传播 方向不变。
阿贝折射仪的操作程序
一、仪器的安装 将折光仪置于靠窗的桌子或白炽灯前。但勿使仪器 置于直照的日光中，以避免液体试样迅速蒸发。连 接电动恒温水浴，调节到所需测量温度(通常为20℃ 或25℃，保持水浴温差土0.20℃)； 二. 仪器校正 折光仪的刻度盘上的标尺的零点有时会发生移动， 须加以校正。校正的方法是用一种已知折光率的玻 璃，转动手轮使标尺读数等于此折射率，再消除色 散，然后用调节扳手旋动目镜前凹槽中的调整螺丝， 使明暗分界线与十字线相交于一点；
