互感电路的计算.

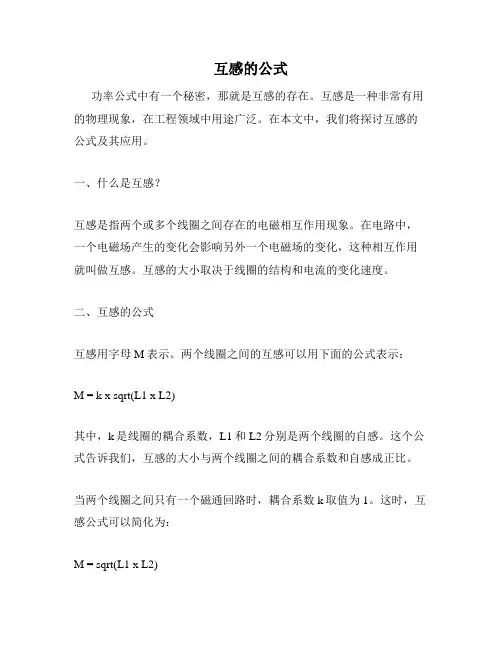

互感的公式
互感的公式功率公式中有一个秘密，那就是互感的存在。
互感是一种非常有用的物理现象，在工程领域中用途广泛。
在本文中，我们将探讨互感的公式及其应用。
一、什么是互感？互感是指两个或多个线圈之间存在的电磁相互作用现象。
在电路中，一个电磁场产生的变化会影响另外一个电磁场的变化，这种相互作用就叫做互感。
互感的大小取决于线圈的结构和电流的变化速度。
二、互感的公式互感用字母M表示。
两个线圈之间的互感可以用下面的公式表示：M = k x sqrt(L1 x L2)其中，k是线圈的耦合系数，L1和L2分别是两个线圈的自感。
这个公式告诉我们，互感的大小与两个线圈之间的耦合系数和自感成正比。
当两个线圈之间只有一个磁通回路时，耦合系数k取值为1。
这时，互感公式可以简化为：M = sqrt(L1 x L2)三、互感的应用互感在工程领域中的作用非常广泛。
以下是互感应用的一些例子：1.交流变压器交流变压器是利用互感原理制造的一种设备。
它的工作原理是：一侧电流改变时，另一侧也会发生相应的电流变化。
这是因为两侧之间存在互感。
2.共振电路共振电路是一种利用互感现象制造的电路。
共振电路中的电容和电感之间存在互感，从而产生共振现象。
共振电路被广泛应用于无线电通信领域。
3.储能电路储能电路是一种利用互感现象实现能量存储的电路。
储能电路中的电感和电容之间存在互感，从而实现了能量的存储和释放。
4.电力传输在电力传输中，互感被广泛应用于高压输电线路的设计。
通过利用互感原理，可以减少高压输电线路的损耗和能量浪费。
总之，互感在电路设计和电力传输中发挥着重要的作用。
了解互感的原理和公式，有助于设计更加高效的电路系统和更加可靠的电力输送系统。
四、结论在本文中，我们探讨了互感的公式及其应用。
互感是一种非常有用的物理现象，可以用于制造交流变压器、共振电路、储能电路以及优化高压输电线路设计。
学习互感的原理和公式，可以帮助我们更好地理解电路设计和电力传输的工作原理。

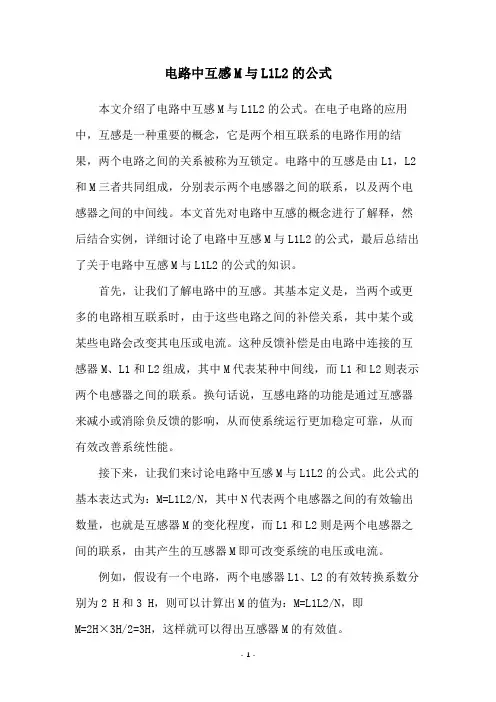

电路中互感M与L1L2的公式
电路中互感M与L1L2的公式本文介绍了电路中互感M与L1L2的公式。
在电子电路的应用中，互感是一种重要的概念，它是两个相互联系的电路作用的结果，两个电路之间的关系被称为互锁定。
电路中的互感是由L1，L2和M三者共同组成，分别表示两个电感器之间的联系，以及两个电感器之间的中间线。
本文首先对电路中互感的概念进行了解释，然后结合实例，详细讨论了电路中互感M与L1L2的公式，最后总结出了关于电路中互感M与L1L2的公式的知识。
首先，让我们了解电路中的互感。
其基本定义是，当两个或更多的电路相互联系时，由于这些电路之间的补偿关系，其中某个或某些电路会改变其电压或电流。
这种反馈补偿是由电路中连接的互感器M、L1和L2组成，其中M代表某种中间线，而L1和L2则表示两个电感器之间的联系。
换句话说，互感电路的功能是通过互感器来减小或消除负反馈的影响，从而使系统运行更加稳定可靠，从而有效改善系统性能。
接下来，让我们来讨论电路中互感M与L1L2的公式。
此公式的基本表达式为：M=L1L2/N，其中N代表两个电感器之间的有效输出数量，也就是互感器M的变化程度，而L1和L2则是两个电感器之间的联系，由其产生的互感器M即可改变系统的电压或电流。
例如，假设有一个电路，两个电感器L1、L2的有效转换系数分别为2 H和3 H，则可以计算出M的值为：M=L1L2/N，即M=2H×3H/2=3H，这样就可以得出互感器M的有效值。
最后，总结一下电路中互感M与L1L2的公式：M=L1L2/N，其中N代表两个电感器之间的有效输出数量，L1和L2则是两个电感器之间的联系，并由此产生互感器M，可以改变系统的电压或电流。
电路中互感器M与L1L2联系的公式是一个很实用的知识，是电子工程师在设计电路时必须掌握的基础性知识。
互感、含有耦合电感电路的计算
互感消去法
互感消去法的概念
互感消去法是指通过一定的数学变换， 将含有耦合电感的电路中的互感消去， 从而得到简化的等效电路。这种方法适 用于求解含有多个耦合电感的复杂电路 。
VS
互感消去法的应用
互感消去法在电路分析和设计中具有重要 的应用价值。它可以用于简化含有多个耦 合电感的复杂电路，降低计算难度。同时 ，互感消去法还可以用于指导实际电路的 设计和调试，提高设计效率和准确性。
互感现象的应用
互感现象在电力系统和电子电路中有 着广泛的应用，如变压器、电感器、 振荡电路等。
互感系数
互感系数的定义
两个线圈之间的互感系数定义为当其中一个线圈中的电流以1安培/秒的速率均 匀变化时，在另一个线圈中所产生的感应电动势的大小。
互感系数的计算
互感系数可以通过实验测量得到，也可以通过计算得到。对于两个共轴放置的 线圈，其互感系数可以通过线圈的匝数、半径、相对位置等参数计算得到。
储能与互感系数的关系
在含有耦合电感的电路中，储能的大小与互感系数密切相关。当互感系数增大时，线圈之间的磁耦合增强，储能 也会相应增加。反之，当互感系数减小时，磁耦合减弱，储能也会减少。因此，在设计含有耦合电感的电路时， 需要根据实际需求选择合适的互感系数以实现所需的储能效果。
06
应用实例分析
实例一：含有耦合电感电路的计算
T型等效电路
T型等效电路的概念
T型等效电路是指将含有耦合电感的电路转化为T型网络形式 的等效电路。T型网络是一种三端网络，具有两个输入端和一 个输出端。
T型等效电路的应用
T型等效电路在电路分析和设计中具有重要的应用价值。它可 以用于简化含有耦合电感的复杂电路，提高计算效率。同时 ，T型等效电路还可以用于指导实际电路的设计和调试。
互感电路的计算范文
互感电路的计算范文互感电路是由两个或多个线圈组成的电路。
每个线圈都有一定的感应电动势，同时也会相互影响。
对于互感电路的计算，一般需要考虑以下几个方面：互感电路的等效电路模型、互感系数、互感电路的电流和电压关系、磁场能量的传递和损耗等。
一、互感电路的等效电路模型互感电路的等效电路模型是两个或多个线圈之间通过互感系数相互连接而成的。
互感电路可以通过理想变压器模型来进行等效。
理想变压器模型假设变压器没有损耗，可以表示为一个多绕组的互感电路。
在等效电路模型中，可以用理想变压器的等效电路来代替实际的互感电路。
二、互感系数互感系数表示了线圈之间的相互影响程度。
一般用k表示，其取值范围在0到1之间。
当k接近于1时，表示线圈之间的相互影响较大；当k接近于0时，表示线圈之间的相互影响较小。
互感系数可以通过几何方法和电磁方法来计算。
三、互感电路的电流和电压关系互感电路中，线圈的电流和电压之间存在相位差。
对于理想变压器模型，可以通过等效电路来计算电流和电压之间的相关关系。
在互感电路中，线圈的电流和电压之间满足相位差为90度的关系。
相位差的方向取决于线圈的极性。
四、磁场能量的传递和损耗互感电路中，线圈之间的磁场能量会相互传递。
当电流在其中一个线圈中产生磁场时，这个磁场会穿透其他线圈，从而诱发出电动势。
这个电动势会导致其他线圈中产生电流。
同时，在互感电路中，存在损耗，主要是由于线圈的电阻引起的。
通过计算这些损耗，可以评估互感电路的性能。
在进行互感电路的计算时，一般可以采用下面的步骤：1.确定互感电路的等效电路模型，即选择合适的理想变压器等效电路模型。
2.计算互感系数，可以通过几何方法或电磁方法来计算。
3.根据互感系数和等效电路模型，建立互感电路的等效电路图。
4.根据等效电路图，进行电流和电压之间的计算，包括计算互感电路中的电流和电压相位差。
5.根据互感电路的等效电路模型和磁场能量的传递关系，计算磁场能量的传递和损耗。
6.进行互感电路的分析和设计，包括选择合适的元器件和参数，优化互感电路的性能。
电感互感自容互容计算公式
电感互感自容互容计算公式电感是电路中非常重要的参数，它对于电路的性能和特性有着重要的影响。
在电路设计和分析中，我们经常需要计算电感的互感、自容和互容。
这些参数可以帮助我们更好地理解电路的工作原理，优化电路设计，并且提高电路的性能。
在本文中，我们将介绍电感的互感、自容和互容的计算公式，并且讨论它们在电路设计中的应用。
一、互感的计算公式。
互感是指两个电感元件之间的相互作用。
当两个电感元件靠近时，它们之间会产生磁场耦合，从而导致互感。
互感可以用下面的公式来计算：M = k sqrt(L1 L2)。
其中，M为互感，k为系数，L1和L2分别为两个电感元件的电感。
在这个公式中，系数k是一个与两个电感元件的几何形状和相对位置有关的常数。
它可以通过实验来确定，也可以通过计算机模拟来估算。
一般来说，k的取值范围在0.9到1之间。
互感的计算公式可以帮助我们理解电感元件之间的相互作用，优化电路设计，提高电路的性能。
二、自容的计算公式。
自容是指电感元件本身所具有的电容。
当电感元件中存在绕组时，它们之间会存在电场耦合，从而导致自容。
自容可以用下面的公式来计算：C = k A / d。
其中，C为自容，k为系数，A为绕组的面积，d为绕组之间的距离。
在这个公式中，系数k是一个与绕组的几何形状和材料特性有关的常数。
它可以通过实验来确定，也可以通过计算机模拟来估算。
一般来说，k的取值范围在0.9到1之间。
自容的计算公式可以帮助我们更好地理解电感元件本身的电容特性，优化电路设计，提高电路的性能。
三、互容的计算公式。
互容是指两个电感元件之间的电容。
当两个电感元件靠近时，它们之间会存在电场耦合，从而导致互容。
互容可以用下面的公式来计算：C = k A / d。
其中，C为互容，k为系数，A为两个电感元件之间的有效面积，d为两个电感元件之间的距离。
在这个公式中，系数k是一个与电感元件的几何形状和相对位置有关的常数。
它可以通过实验来确定，也可以通过计算机模拟来估算。

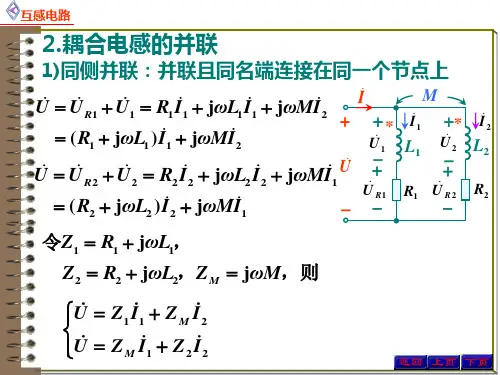

互感电路的计算(2)
U (R1 + jωL1 )I1 + jωM(I - I1 )
I
1M
+
U
+
U 1
*
-
I1
L1
+
U+ 2*
I2
L2
-
+
U R1 R1 U R2 R2
--
-
[R1 + jω(L1 - M )]I1 + jωMI
I
U (R2 + jωL2 )I2 + jωM(I - I2 ) 1+
(- jωL3 - Z3 - jωM12 + jωM13 + jωM23 )Ia +
(Z2 + jωL2 + jωL3 + Z3 - j2ωM23 )Ib -U返S回2 上页 下页
互感电路
此题也可先作出去耦等效电路，再列方程(一对
一对消)：
M12
• L1
L2
•
*
M13
L3 M23
*
L1-M12 L2-M12
I1
Z2 - ZM
Z1 Z 2
-
Z
2 M
U，
I
M
+ U
U+ 1* -
I1
L1
+
+* I2
U 2
-
L2
+
U R1 R1 U R2 R2
--
-
I2
Z1 - ZM
Z1 Z 2
-
Z
2 M
U
I I1 + I2
Z1 + Z2 - 2ZM
互感、含有耦合电感电路的计算
感元件。
互感的计算
03
根据耦合电感的绕向和匝数，可以计算出互感的大小和方向。
耦合电感电路的相量分析法
相量表示
将时域的电压和电流用相量表示，以便进行 复数运算。
相量图的绘制
根据电路元件的电压和电流关系，绘制相量 图。
相量方程的建立
根据相量图，建立耦合电感电路的相量方程。
耦合电感电路的瞬态分析法
初始条件的设定
线圈和磁芯组成。
当交流电压施加在初级线圈上时， 会在磁芯中产生交变磁场，进而 在次级线圈中产生感应电动势。
变压器通过调整初级和次级线圈 的匝数比，可以实现电压的升高
或降低。
计算实例二：滤波器设计中的耦合电感应用
滤波器是用于滤除特定频率信号的电路，耦合电感在滤波器设计中具有重要作用。
通过合理设计耦合电感的匝数、磁芯材料和气隙等参数，可以调整滤波器的传递函 数和通带特性。
互感与含有耦合 电感电路的计算
目录
• 互感与耦合电感的基本概念 • 互感的基本性质与计算 • 耦合电感电路的分析方法 • 含有耦合电感电路的计算实例 • 总结与展望
01
互感与耦合电感的基本概 念
互感的定义
互感现象
当一个线圈中的电流发生变化时 ，在临近的另一个线圈中产生感 应电动势，叫做互感现象。
THANKS
感谢观看
含有耦合电感电路的计算
01
耦合电感的串联与并联
当两个耦合电感串联或并联时，可以通过计算每个电感的磁通量之和或
差来求解总磁通量，进而求得总互感。
02 03
含有耦合电感的电路分析
对于含有耦合电感的电路，可以使用电路分析的方法求解各元件的电压、 电流和功率等参数。在分析时需要注意耦合电感对电路性能的影响，如 传输特性、阻抗匹配等。
互感的原理与计算方法简介
互感的原理与计算方法简介
无论在何处，只要存在两个电流回路，就会有互感。
一个回路的电流产生一个磁场，而该磁场会影响第二个回路。
两个回路相互作用，其相互作用的系数随距离的增加快速地减小。
两个回路之间相互作用的系数称为它们的互感，单位是亨利（H），或伏-秒/安培。
两个电路之间的互感耦合相当于一个连接在
电路A 和电路B 之间的微小变压器，如图1.18 所示。
无论何处，对于两个相邻电流回路的相互作用，可以看成是一个变压器的初级和次级，从面得到互感。
互感LM 将一个噪声电压Y 注入到电路B，按照下列规则，噪声电压Y 与电路A 中的电流变化速率成正比：Y=LM DIA/DT
回路A 中电流的快速变化导致回路B 上产生一个相当大的电压，高速设计中互感耦合的重要性由此面来。
对于实际的耦合噪声电压，式（Y=LM DIA/DT）只是一个简单的近似公式。
完整的公式应该采用初级和次级电路之间的电流差，以及初级和次级线圈对电路的负载效应。
关于式（Y=LM DIA/DT）的前提假设，与式的情况类似，即：
1、LM 上的感应电压远远小于原有信号的电压。
由此附加的LM 不增加电路
A 的负载。
在数字产品中，由感耦合产生的噪声电压总是比源信号小。
2、电路B 中的耦合信号电流小于电路A 中的电流。
可以忽略电路B 中小的耦合电流，并假设耦合变压器的初级和次级的电流差正好等于IA。
3、假设与电路B 的接地阻抗相比，次级的阻抗很小，只在电路B 的电压上加上耦合噪声电压，这个过程忽略了互感和次级电路之间的相互作用。
与互容类似，数字电路中的互感，通常导致电路之间不必要的串扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L L 1.25 0.21 M 0.26mH 4 4
' "
二、耦合电感的并联
1、耦合电感的并联方式及其电路模型：
（1）、两、两同名端并联方式：
图(a)表示同名端并联的情况。 （2）、两、两异名端并联方式： 耦合电感异名端并联[图(b)]的情况
图8-2-4（a）
图8-2-4（b）
2、电压电流关系：
c、k接近于 l称为紧耦合，k很小时称为松耦合。
在前面的实验中已经测量出上图所示耦合电 感初级线圈自电感L1=0.66mH和耦合电感线圈次级 的等效自电感L2＝0.17mH。由此可以计算出该耦 合线圈的耦合系数为
k
M 0.26 0.776 L1 L2 0.66 0.17
该耦合线圈接近紧耦合，其原因是磁环的导磁系数很高。
3、耦合电感串联时的等效电感： （1）、等效电路： （2）、等效电感：
图8-2-2
L L1 L2 2M
L' L" 4M
（3）、顺接与反接时的等效电感的差：
实际耦合线圈的互感值与顺接串联和反接串联时的电 感L’和L”之间，存在以下关系。
L' L" M 4
图13－7
（4）、用仪器测量实际耦合线 圈的互感量值的一种方法：
测量30匝的次级线圈电感为0.17mH，品质因数Q为100。
测量耦合电感线圈顺接串联时的等效电感为1.25mH， 品质因数Q＝150。
测量耦合电感线圈反接串联时的等效电感为0.21mH， 品质因数Q＝50。
根据以上测量的耦合电感线圈顺接串联等效电感 L´=1.25mH和耦合电感线圈反接串联时的等效电感 L"＝0.21mH。可以计算出耦合电感的互感为
§8-2 互感电路的计算
一、互感电感的串联： 1、互感电感的串联方式及其电路模型：
（1）、顺接：
顺接是将L1和L2的 异名端相连[图(a)]， 电流i均从同名端 流入，磁场方向相 同而相互增强 （2）、反接：
图8-2-1
反接是将L1和L2的同名端相连[ 图(b)]，电流i从L1的有标记端流 入，则从L2的有标记端流出，磁场方向相反而相互削弱。
（1）、两、两同名端并联时电压电流关系： 网孔方程为
di2 di2 di1 L1 L1 M u1 dt dt dt L di1 M di1 ( L L 2M ) di2 0 1 1 2 dt dt dt
可以求得
L1 L2 M di1 ' di1 u1 L L1 L2 2M dt dt
例8-2 图8-2-5电路原已稳定。已知R=20， L1=L2=4H， k=0.25, US=8V。t=0时开关闭合，求t>0时的i(t)和 u k L1 L2 0.25 4H 1H
耦合电感串联的等效电感
L L1 L2 2M (4 4 2)H 10H
L' L" M 4
如果能用仪器测量实际耦合线圈顺接串联和反接串联 时的电感L’和L”，则可用式(13－10)算出其互感值，这是
测量互感量值的一种方法。还可根据电感值较大(或较小)
时线圈的连接情况来判断其同名端。
实验室常用高频Q表来测量电感线圈和耦合电感的参数。
测量60匝的初级线圈电感为0.66mH，品质因数Q为86。
2
此式表明耦合电感同名端并联等效于一个电感，其电 感值为
2 L L M L' 1 2 L1 L2 2M
（2）、两、两异名端并联时电压电流关系：
耦合电感异名端并联[图(b)]的等效电感为
2 L L M L" 1 2 L1 L2 2M
图13－8
图8-2-4
3、等效电感：
此式表明耦合电感顺接串联的单口网络，就端口特性 而言，等效为一个电感值为L’= L1+L2+2M 的二端电感。
（2）、反接时的电压电流关系：
u u1 u 2 i1 i2 i
图(b)单口网络的电压电流关系为
di1 di 2 u1 L1 M dt dt di1 di 2 u2 M L2 dt dt
2、电压电流关系 （1）、顺接时的电压电流关系：
u u1 u 2 i1 i2 i
图示单口网络的电压电流关系为
di1 di 2 u1 L1 M dt dt di1 di 2 u 2 M L2 dt dt
di di di di u L1 M M L2 dt dt dt dt di ' di ( L1 L2 2 M ) L dt dt
u (t ) L2
综合所述，得到耦合电感并联时的等效电感为
L1L2 M L L1 L2 2M
2
同名端并联时，磁场增强，等效电感增大，分母取负号； 异名端并联时，磁场削弱，等效电感减小，分母取正号。
4、耦合因数： 为了说明耦合电感的耦合程度，定义一个耦合因数
（1）、定义表达式：
M k L1L2
（2）、物理意义：表示耦合电感的耦合程度； （3）、讨论： a、耦合因数k的最小值为零，此时M=0，表示无互感的情况。 b、k 的最大值为 l，此时 M L1 L2 ，这反映一个线圈电流 产生的磁感应线与另一个线圈的每一匝都完全交链的情况。 k =1时称为全耦合，
练习：P253-254 8—2、 8—4、 8—6
图8-2-5
L L1 L2 2M (4 4 2)H 10H
得到图(b)的等效电路。用三要素法求得电流和电压为
R t US i(t ) (1 e L ) 0.4(1 e 2t )A R
(t 0)
(t 0)
di di di di u L1 M M L2 dt dt dt dt di " di ( L1 L2 2 M ) L dt dt
此式表明耦合电感反接串联的单口网络，就端口特性 而言，等效为一个电感值为L”= L1+L2-2M的二端电感。
i u
图8-2-1
L
等 效 电 路
