双速回柱绞车的结构特点
回柱绞车结构及技术标准
回柱绞车结构及技术标准回柱绞车是供煤矿井下采煤用到的提升设备。
本身具有的特点是高度较低重量又轻，特别适应于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。
随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。
回柱绞车组成：电动机，联轴器，涡轮箱，滚筒，底座等五部分组成。
1 JM-8型回柱绞车的组成部分JH-8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。
2 JM-14型回柱绞车的组成部分JM-14型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。
3 JM-28型回柱绞车的组成部分JM-28型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。
回柱绞车工作原理：电动机安装在底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面涡杆、涡轮，由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。
回柱绞车技术标准1、产品执行MT/T779-1998标准，并按经规定程序批准的图样和技术文件制造，产品出厂按MT/T779-1998标准进行检验和实验。
2、连轴节外圆径向跳动量不大于0.15mm。
3、齿轮的接触斑点：沿齿高不小于40%，沿齿长不小于50%。
4、绞车卷筒两端挡绳板边缘应高出外层钢丝绳直径的2.5倍。
5、绞车在工作状态下的噪声值不超过90dB(A)。
ymhy16、绞车外观表面应涂磁漆，卷筒容绳量空间处涂暗红色油漆，润滑点和防爆标志应涂红色磁漆，涂漆应均匀，不允许有漏涂、针孔、气泡、裂纹、脱落、留痕等缺陷。
JH-5回柱绞车7、绞车出厂前进行正、反方向各15分钟的空运转实验，并符合一下要求：（1）运转平稳、无异常声响、无冲击性噪音。
山东中煤集团回柱绞车（2）所有连接件、紧固件连接应可靠，无松动现象，卷筒上的螺钉不得高出卷筒圆周表面。
绞车的结构组成
绞车的结构组成绞车是一种用来举升和悬挂重物的机械装置，它由多个部分组成。
下面将详细介绍绞车的结构组成。
首先是绞车的主体部分，由底座、支架和架体组成。
底座是绞车的基础，承受绞车的重量和压力，并提供稳定的支撑。
支架连接底座和架体，负责承受架体和重物的力量。
架体是绞车的主要承重部分，它采用坚固的材料制成，为绞车提供稳定的结构。
接下来是绞车的起重部分，包括齿轮和卷筒。
齿轮是绞车的动力源，通过传动装置将人力或机械力转化为输出力。
卷筒是用来卷绕起重钢丝绳或链条的部分，通过旋转卷筒来提升或放下重物。
卷筒通常有一个手柄或电动机来驱动。
绞车还包括传动装置和制动器。
传动装置用来将齿轮的动力传递到卷筒，以便起重作业。
传动装置通常包括传动轴、齿轮、链条和带轮等。
制动器的主要作用是控制绞车的运行和停止，增加安全性。
常见的制动器有摩擦制动器和液压制动器。
此外，绞车还包括辅助设备，如限位器、安全装置和控制手柄等。
限位器用来限制卷筒的行程，避免卷绳过紧或过松。
安全装置用来防止卷筒失控或意外滑落，保障工作人员的安全。
控制手柄用于控制起重速度和方向，使操作更加方便和精确。
绞车的结构组成多样化，根据使用环境和工作需求的不同，还可以具备其他功能和特点。
例如，有些绞车配备了电磁离合器、变速功能、重力降速装置等，以满足不同起重要求。
绞车的结构组成对其性能和安全性都有重要影响，因此在选购和使用时需要根据实际需求和安全要求进行选择。
同时，使用绞车时要严格按照操作说明和安全规程进行操作，确保安全可靠地完成起重任务。

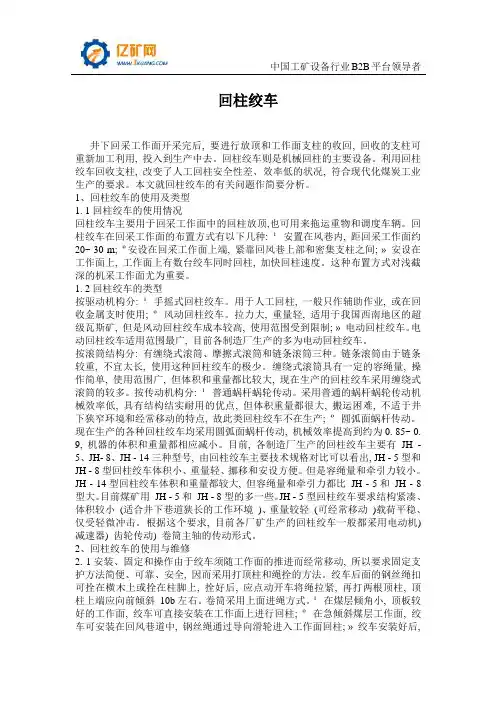

回柱绞车
回柱绞车井下回采工作面开采完后, 要进行放顶和工作面支柱的收回, 回收的支柱可重新加工利用, 投入到生产中去。
回柱绞车则是机械回柱的主要设备。
利用回柱绞车回收支柱, 改变了人工回柱安全性差、效率低的状况, 符合现代化煤炭工业生产的要求。
本文就回柱绞车的有关问题作简要分析。
1、回柱绞车的使用及类型1. 1回柱绞车的使用情况回柱绞车主要用于回采工作面中的回柱放顶,也可用来拖运重物和调度车辆。
回柱绞车在回采工作面的布置方式有以下几种: ¹安置在风巷内, 距回采工作面约20~ 30 m; º安设在回采工作面上端, 紧靠回风巷上部和密集支柱之间; »安设在工作面上, 工作面上有数台绞车同时回柱, 加快回柱速度。
这种布置方式对浅截深的机采工作面尤为重要。
1. 2回柱绞车的类型按驱动机构分: ¹手摇式回柱绞车。
用于人工回柱, 一般只作辅助作业, 或在回收金属支时使用; º风动回柱绞车。
拉力大, 重量轻, 适用于我国西南地区的超级瓦斯矿, 但是风动回柱绞车成本较高, 使用范围受到限制; »电动回柱绞车。
电动回柱绞车适用范围最广, 目前各制造厂生产的多为电动回柱绞车。
按滚筒结构分: 有缠绕式滚筒、摩擦式滚筒和链条滚筒三种。
链条滚筒由于链条较重, 不宜太长, 使用这种回柱绞车的极少。
缠绕式滚筒具有一定的容绳量, 操作简单, 使用范围广, 但体积和重量都比较大, 现在生产的回柱绞车采用缠绕式滚筒的较多。
按传动机构分: ¹普通蜗杆蜗轮传动。
采用普通的蜗杆蜗轮传动机械效率低, 具有结构结实耐用的优点, 但体积重量都很大, 搬运困难, 不适于井下狭窄环境和经常移动的特点, 故此类回柱绞车不在生产; º圆弧面蜗杆传动。
现在生产的各种回柱绞车均采用圆弧面蜗杆传动, 机械效率提高到约为0. 85~ 0. 9, 机器的体积和重量都相应减小。
目前, 各制造厂生产的回柱绞车主要有JH - 5、JH- 8、JH - 14三种型号, 由回柱绞车主要技术规格对比可以看出, JH - 5型和JH - 8型回柱绞车体积小、重量轻、挪移和安设方便。
双速回柱绞车的产品性能
双速回柱绞车，双速回柱绞车性能，双速回柱绞车工作条件
亿煤双速回柱绞车结构特点
双速回柱绞车具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。
双速回柱绞车在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的 5 － 6 倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。
双速回柱绞车工作条件
空气温度 -10 ℃～ 40 ℃、
相对湿度不超过 95% 、海拔高度不超过 1000m ，有瓦斯、煤尘等爆炸气体。
双速回柱绞车简介ymjt04
双速回柱绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。
本系统绞车采用锥齿传动形式，结构简单、安全可靠、维修方便。
绞车宽度、高度尺寸较小适于进下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。
双速回柱绞车技术参数
1 、外层最大静张力（ KN ）：慢速 130 快速 15
2 、内层最大静张力（ KN ）：慢速 200
3 、平均静张力（ KN ）：慢速 165
4 、平均速度（ m/s ）：慢速≤ 0.2
5 、外层最大速度（ m/s ）快速≥ 1.2
5 、容绳量（ m ）： 250
6 、钢丝绳直径（ mm ）： 24
7 、电机：功率（ KW ） 22 电压（ V ） 660/380。
双速回柱绞车工作原理
双速回柱绞车工作原理
双速回柱绞车是一种常见的起重工具，它通过电机的驱动和传动装置来实现载重物体的垂直起升和下降。
其工作原理如下：
1. 电机驱动：绞车内部装有一台电动机，电动机的动力源可以是电源，汽油机或液压系统。
电机通过驱动装置将轴传动到绞车的齿轮或链条，使绞车产生旋转动力。
2. 传动装置：绞车的传动装置通常包括齿轮和链条等，根据不同的设计结构也可采用其他传动装置。
传动装置将电动机的旋转动力传递给绞车的主拉绳或链条系统，使其上升和下降。
3. 双速回柱机构：双速回柱绞车具有两种不同的工作速度，即快速提升和慢速提升。
为了实现这种双速回柱功能，绞车内部通常装有两组不同大小的齿轮。
当需要快速提升时，较大的齿轮组被连接到电动机和绞车主拉绳或链条系统之间；当需要慢速提升时，则使用较小的齿轮组。
4. 制动装置：绞车的制动装置用于防止载重物体下坠或意外放线。
制动装置通常由刹车器和离合器组成。
刹车器通过摩擦力来阻止绞车的转动，离合器用于切断电机和绞车之间的动力传输。
综上所述，双速回柱绞车通过电机驱动和传动装置将动力传递给绞车的主拉绳或链条系统，实现载重物体的起升和下降。
双速回柱机构可以提供两种不同的工作速度，制动装置则用于确保安全操作。
回柱和调度绞车的安全使（二篇）
回柱和调度绞车的安全使（一）回柱绞车又称慢速绞车，是用来拆除和回收采煤工作面支柱的一种绞车。
常用的回柱绞车有JH5型、JH8型、JH14型和JH20型等。
（二）调度绞车调度绞车是用来调度车辆及进行辅助作业的一种绞车，一般用于平巷，在不太长的距离内拖运矿车，或在采掘工作面拖运设备。
常用调度绞车有JD4.5型、JD11.4型、JD22型、JD40型等。
（三）回柱和调度绞车的安全使用要求（1）绞车司机必须经过培训，经考试合格，持证上岗（2）开车前，认真检查现场的支护情况及绞车固定情况（3）严格按信号操作绞车，并与回柱工或挂链工密切配合，接到停车信号后立即停车。
（4）回柱绞车启动前，必须先松开手闸。
（5）调度绞车启动前，必须将滚筒制动闸闸住，将大内齿轮上的制动闸松开，然后按启动按钮，使电动机空转。
之后，严禁两个制动闸把手同时制动，也不允许在两个制动闸把手处于制动状态下按启动按钮。
（6）绞车启动后，松闸与施闸必须平稳，不得动作过快，突然加速或减速。
（7）运行中，应注意绞车的声音，各部位温升、钢丝绳的缠绕情况和张紧状态。
（8）运行中，司机的两手应不离开制动把手，精神集中，严禁与他人交谈。
（9）严禁超载运行。
（10）停车后，应施闸、停电并闭锁。
（四）无极绳绞车（简介）无极绳绞车是利用钢丝绳与绞车滚筒的摩擦力驱动轻重矿车从不同方向在水平或倾角不大于20?的矿井巷道中进行运输的一种绞车。
其无极绳绞车滚筒主要有螺旋缠绕式和夹钳式两种。
（一）无极绳绞车组成及结构（1）常用无极绳绞车有JW2500/33型、JW2950/48型、JW21200/60型、JW21200/80型等。
（2）无极绳绞车由电动机、联轴器、制动器、减速器、开式齿轮、滚筒、底座等部件组成。
（二）无极绳绞车运输系统的优缺点（1）优点：设备简单，使用方面，广泛用于水平巷道中。
（2）缺点：使用中钢丝绳磨损较快，摘挂钩工劳动强度大，轨道附件多，斜巷运输中容易发生跑车事故。
双速多用绞车安全制动的研究
双速多用绞车安全制动的研究引言绞车是一种用于提升和拉动重物的机械装置，广泛应用于建筑施工、船舶装卸、矿山开采等领域。
在操作绞车时，制动系统的安全性至关重要，它直接关系到工作人员的安全和设备的稳定性。
目前，市场上已经出现了双速多用绞车，其能够在提升和降低速度上都保持高效率和安全性。
本文将对双速多用绞车的安全制动进行研究，探讨其原理及优势，以期为相关行业提供一定的参考。
一、双速多用绞车的工作原理双速多用绞车是一种采用不同齿轮比例的绞车，其常见的工作原理是通过不同齿轮比例来实现两种不同的速度模式，即快速提升和慢速下降。
在提升工作时，绞车通过高速的齿轮传动来提供足够的力量和速度；在下降工作时，绞车则通过低速的齿轮传动来控制物体的下降速度。
这种工作原理使得双速多用绞车能够在操作过程中更加精准和安全地控制重物的运动状态。
二、双速多用绞车的安全制动系统1. 制动盘和制动片双速多用绞车的制动系统一般由制动盘和制动片组成。
当需要减速或停止绞车时，制动盘和制动片之间会产生摩擦力来实现制动作用。
制动盘通常固定在绞车主轴上，而制动片则固定在绞车外壳上。
当制动器处于制动状态时，制动片会受到外力的作用，因而与制动盘产生摩擦，从而减慢或停止绞车的运动。
2. 制动器操作系统双速多用绞车的制动器操作系统是其安全制动的核心。
一般而言，制动器操作系统由制动器、制动手柄、制动软管等组件构成。
通过操作制动手柄，可以控制制动器的开合，从而实现绞车的启停和制动功能。
而制动软管则起到传导压力、维护制动系统稳定工作的作用。
3. 安全保护装置在设计双速多用绞车的安全制动系统时，一般还会加入一些安全保护装置，例如过载保护器、运动方向开关等。
过载保护器可以在绞车受到外界力量的过大作用时，及时切断电源，从而保护绞车和工作人员的安全。
而运动方向开关则可以有效地避免绞车在意外情况下发生逆向运动，减少事故隐患。
三、双速多用绞车安全制动的优势1. 高效率：双速多用绞车通过两种不同齿轮比例的传动方式，实现了在提升和下降过程中的高效率，从而能够更快速地完成工作任务。
JSDB双速多用回柱绞车型
J S D B双速多用回柱绞车型集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-J S D B双速多用回柱绞车型号及技术参数) JSDB双速多用回柱绞车型号(型号,型号含义,技术参数)JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车JSDB-13型双速回柱绞车JSDB-15双速调度回柱绞车JSDB-16型双速多用绞车JSDB19双速多用绞车JSDB-25双速多用绞车JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义：?J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力?JSDB-10型双速回柱绞车主要参数?型号JSDB-10?外形尺寸2554×740×798mm?电动机型号YBK2200L1-6?功率18.5KW?电压380/660V?转速970r/min?滚筒直径385mm?钢丝绳平均静张力120KN?平均绳速0.15m/s?钢丝绳直径20mm?容绳量120m?重量1995kg?JSDB-13型双速回柱绞车主要参数：?慢速外层最大静张力：130KN?快速外层最大静张力：15KN?卷筒容绳量：180m?钢丝绳直径：24mm?电动机功率：22kw?总重量：2980kg?外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：?电动机型号：YBK2-200L2-6?功率22KW?转速980r/min?外形尺寸（长X宽X高MM）:3060x1050x940?整机重量KG(包括电机)：3300kg?隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)ANBZA1-5/36-3BYWZB-400/90?JSDB-16型双速多用绞车主要参数：?慢速外层最大静张力：160KN?快速外层最大静张力：22KN?卷筒容绳量：300m?钢丝绳直径：28mm?电动机功率：37kw?总重量：4500kg?外形尺寸：3505*1200*1250mm?JSDB-19双速多用绞车参数：?型号：JSDB-19(45KW)?慢速外层最大静张力KN：190?慢速内层最大静张力KN：320?慢速平均静张力KN：250?慢速传动比：238.88?慢速平均绳速m/s：0.17?快速外层最大静张力KN：25?快速传动比：34.81?快速外层最大绳速m/s：1.538?卷筒直径mm：φ545?卷筒宽度mm：570?卷筒容绳量m：400?钢丝绳直径mm：30?钢丝绳结构：6×19?钢丝绳公称抗拉强度Mpa：1670?电动机型号：YBK2280S-6?电动机功率KW：45?电动机转速r/min：990?外形尺寸mm：3825*1074*1187?工作制动闸：电液BYWZ3-400/90?安全制动闸：手动重量Kg：6880?JSDB-25双速多用绞车技术参数:?型号：JSDB-25(JDHB-32)?钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN?内层最大静张力:快速55KN,慢速390KN?平均静张力：快速42KN,慢速320KN?绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s?平均绳速：快速1.2m/s，慢速0.12m/s?传动比：快速30.22m/s，慢速242.49m/s?卷筒：直径*宽度：540*700mm容绳量：500m?钢丝绳：直径:30mm结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-280M-6?功率：55KW?转速：980rpm?外形尺寸：长*宽*高：3800*1200*1220?整机重量：（包含电机）：7000kg?配套设备：隔爆开关QBZ-120/1140(660)AN?隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125?型号：JSDB-30双速多用回柱绞车?钢丝绳最大静张力：外层慢速300KN?平均慢速380KN?内层慢速470KN快速38KN?绳速：慢速：0.12-0.21m/s快速：0.93-1.57m/s?卷筒：直径*宽度:720*920?容绳量：700?钢丝绳：直径:36MM?结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-315s-6功率：75KW转速：980rpm电压：380/660/1140?外形尺寸：长*宽*高：4330*1430*1650?整机重量：（包含电机）：8900kg?配套设备：电液制动器BYWZ3-400/125电磁起动器QBZ-200N。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双速回柱绞车
1、双速回柱绞车简介
双速回柱绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。
本系统绞车采用锥齿传动形式，结构简单、安全可靠、维修方便。
绞车宽度、高度尺寸较小适于进下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。
2、双速回柱绞车结构特点
双速回柱绞车具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。
双速回柱绞车在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的 5 － 6 倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。
3、双速回柱绞车工作条件
空气温度-10 ℃～40 ℃、
相对湿度不超过95% 、海拔高度不超过1000m ，有瓦斯、煤尘等爆炸气体。
4、双速回柱绞车技术参数
1 、外层最大静张力（KN ）：慢速130 快速15
2 、内层最大静张力（KN ）：慢速200
3 、平均静张力（KN ）：慢速165
4 、平均速度（m/s ）：慢速≤ 0.2
5 、外层最大速度（m/s ）快速≥ 1.2
5 、容绳量（m ）：250
6 、钢丝绳直径（mm ）：24
7 、电机：功率（KW ）22 电压（V ）660/380
5、图片展示。
