WRS-1B数字熔点仪使用说明书（上海仪电物理光学仪器有限公司）
WRS-1B数字熔点仪使用说明书上海仪电物理光学仪器有限公司Shanghai INESA Physico optiacal instrument Co.,Ltd目录一、用途及特点--------------------------------------------------------------1二、规格及主要技术参数-----------------------------------------------------1三、工作原理-------------------------------------------------------------------2四、仪器结构-------------------------------------------------------------------3五、操作方法-------------------------------------------------------------------4(一)开机-------------------------------------------------------------------4(二)预置温度和升温速率设置------------------------------------------------5(三)升温-------------------------------------------------------------------5(四)清除曲线---------------------------------------------------------------6(五)打印测量数据----------------------------------------------------------7六、温度校正---------------------------------------------------------------8(一)校正温度---------------------------------------------------------------8七、连接计算机---------------------------------------------------------------10八、使用注意事项--------------------------------------------------------------10九、仪器的维修及校验----------------------------------------------------------11十、仪器成套性（详见配置单）-------------------------------------------------12十一、常见故障及其处理方法-------------------------------------------------12十二、售后服务事项和生产者责任--------------------------------------------12本产品根据上海仪电物理光学仪器有限公司企业标准Q31/0117001086C001《WRS-1B数字熔点仪》生产。
NPXM- 智能数字显示报警仪说明书
è技术参数显示方式:数码管：单排(4位)，双排(8位)可选光柱：可选(72×72和48×48尺寸的仪表无光柱) 范围：-1999~9999输入信号:热电偶：K 、E 、S 、B 、J 、T 、R 、N 冷端温度补偿范围：-15~60℃冷端温度补偿准确度：±2℃热电阻：Pt100、Cu100、Cu50、BA2、BA1 三线制，引线电阻补偿范围≤15Ω直流电压：0~20mV 、0~75mV 、0~100mV 、0~5V 、1~5V 直流电流：0~10mA 、4~20mA 线性电阻：0~400Ω(远传压力表)精度：±0.2%F.S温度漂移：0.02℃/℃(温度信号输入);50ppm/℃(线性信号输入)分辨率：0.1℃(温度信号输入);显示末位1个字(线性信号输入)采样率：≤500ms 输入阻抗：电流：≤100Ω;电压：≥500k Ω输出类型:模拟输出(可选)：精度：±0.2%F.S 负载能力：电流：4~20mA:≤500Ω; 0~10mA:≤1k Ω电压：0(1)~5V:≥1M Ω; 0~10V:≥2M Ω配电输出： DC 24V ±10%(I ≤30mA )报警输出(4路可选)：点数：≤4路继电器输出(无源触点) 触点容量：5A/250V AC 或3A/24V DC 通讯输出(可选)：模式：RS485 MODBUS RTU slave 距离：≤1.2km (取决于负载点数和波特率) 波特率：≤19200bps介电强度(漏电流1mA ,测试时间1分钟): ≥1000V AC (输入/输出) ≥1500V AC (电源/输入)≥1500V AC (电源/输出)绝缘阻抗: ≥100M Ω(输入/输出/电源)供电电源:交流：220V ±20%，频率：50/60Hz 直流：24V ±20%功耗: ≤5W 使用环境:工作温度：-10~60℃存储温度：-30~70℃退出至测量状态在菜单设置状态：SET+MAN 测量状态注：在菜单设置状态1分钟无按键操作自动退出至测量状态进入参数设置状态南京优倍电气有限公司Nanjing New Power Electric Co., Ltd.单通道智能数字显示报警仪使用说明书2、按键操作è参数设置表一（参数说明）è型谱è操作面板1、表五（输出方式）表四（报警方式）96×96V AC接线图22072×72V22096×48（48×48×482200~4不进行抗干扰模式5~1011~1516~2021~30方式1：通用的干扰抑制，数字越大效果越好下同()方式2：二阶滤波算法的干扰抑制方式3：抗脉冲干扰方式方式4：时间阻尼器方式160×80（）V AC接线图80×160220表二（输入信号类型）表三（抗干扰模式）è安装尺寸è常见故障处理è注意事项1、电源接入前，请先确认仪表是220V AC还是24V DC供电，避免接错烧坏仪表；2、信号输入线应避免和电源线、高压线、负载线等强电线一起走线，避免信号受到干扰；3、本仪表不适合在强震动、腐蚀气体、高湿度和强磁场环境下使用。
温控仪使用说明书
温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。
操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。
操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。
B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。
2)C2页填入变送低限值，D2页填入变送高限值。
3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。
3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。
KXN使用说明书1~6 (校正)
■ 自动联算(AT)功能
自动联算就是自动地测算，联算设定 P.I.D 及 ARW 的最佳定数。 自动联算在投入电源后、升温中或控制稳定时等，在任何时候从任意的状态都 可以开始。
(1)请先完成 P.I.D 及 ARW 以外的设定后，再进行自动联算。 (2)同时按 键和 键时，A.T 显示部的灯熄灭，同时开始自动联算。 (3)自动联算结束后 A.T 显示部的灯熄灭。确认自动联算出的定数时，请按 键
测定值显示器(PV) 设定值显示器(SV) 输入种类的选择 ※输入种类的选择请参照“输入种类表”。
测定值显示器(PV) 设定值显示器(SV) 指示计/调节计
设定值(SV)
内容
0
指示计
1
调解计
摄氏(℃)
设定值(SV)
内容
1
℃
设定值(SV)
内容
0
偏差警报
1
绝对警报
警报功能的种类选择
设定值(SV)
内容
0
范围内警报
1
上限及下限警报
传送输出选择(选择式样)
设定值(SV)
内容
0
有传送输出
1
无传送输出
警报的待机动作选择
设定值(SV)
内容
0
有待机动作
1
无待机动作
测定值(PV) 显示器
内容
小数点位置选择
输入补正值设定
上限警报(ALH) 滞后作用设定
温度设定最大值
设定值(SV)显示器 (设定范围)
备注
0～3
0→0000 1→000.0 2→00.00 3→0.000
数字式温度控制器
本社/制造商
KXN Series 使用说明书 仁川广域市南区朱安洞 1381-3 TEL:(0082)32-867-0941

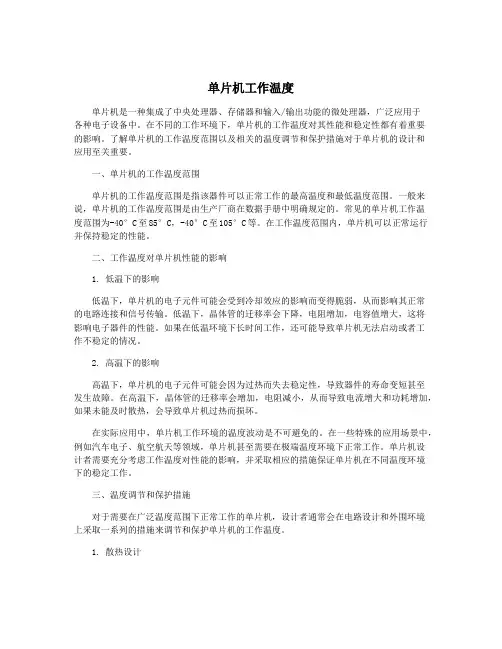

单片机工作温度
单片机工作温度单片机是一种集成了中央处理器、存储器和输入/输出功能的微处理器，广泛应用于各种电子设备中。
在不同的工作环境下，单片机的工作温度对其性能和稳定性都有着重要的影响。
了解单片机的工作温度范围以及相关的温度调节和保护措施对于单片机的设计和应用至关重要。
一、单片机的工作温度范围单片机的工作温度范围是指该器件可以正常工作的最高温度和最低温度范围。
一般来说，单片机的工作温度范围是由生产厂商在数据手册中明确规定的。
常见的单片机工作温度范围为-40°C至85°C，-40°C至105°C等。
在工作温度范围内，单片机可以正常运行并保持稳定的性能。
二、工作温度对单片机性能的影响1. 低温下的影响低温下，单片机的电子元件可能会受到冷却效应的影响而变得脆弱，从而影响其正常的电路连接和信号传输。
低温下，晶体管的迁移率会下降，电阻增加，电容值增大，这将影响电子器件的性能。
如果在低温环境下长时间工作，还可能导致单片机无法启动或者工作不稳定的情况。
2. 高温下的影响高温下，单片机的电子元件可能会因为过热而失去稳定性，导致器件的寿命变短甚至发生故障。
在高温下，晶体管的迁移率会增加，电阻减小，从而导致电流增大和功耗增加，如果未能及时散热，会导致单片机过热而损坏。
在实际应用中，单片机工作环境的温度波动是不可避免的。
在一些特殊的应用场景中，例如汽车电子、航空航天等领域，单片机甚至需要在极端温度环境下正常工作。
单片机设计者需要充分考虑工作温度对性能的影响，并采取相应的措施保证单片机在不同温度环境下的稳定工作。
三、温度调节和保护措施对于需要在广泛温度范围下正常工作的单片机，设计者通常会在电路设计和外围环境上采取一系列的措施来调节和保护单片机的工作温度。
1. 散热设计在高温环境下，单片机可能会因为过热而导致性能下降甚至损坏，因此在设计中通常会加入散热设计，例如导热片、风扇等设备，以保证单片机能够在允许的温度范围内正常工作。
excel表格天气平均温度
excel表格天气平均温度
如果你想在Excel中计算表格中某一列的平均温度，可以使用Excel 内置的函数来实现。
以下是一般的步骤：
1.打开你的Excel表格：包含天气温度数据的表格。
2.选择一个空白单元格：选择你希望放置平均温度结果的单元格。
3.使用平均函数：在选定的单元格中输入以下公式，假设温度数
据在A列，从A2到A100：
=AVERAGE(A2:A100)
这个公式使用了Excel的平均函数（AVERAGE），计算A2到A100范围内的温度平均值。
请根据你的实际数据范围进行调整。
4.按下Enter键：在输入完公式后，按下Enter键，Excel会计算
并显示该范围内温度的平均值。
这只是一个简单的示例。
如果你的数据表格结构有所不同，你可能需要调整公式中的单元格引用。
确保根据实际情况调整公式中的范围，以便正确计算平均温度。
如果你有多列天气温度数据，你可以使用相同的方法计算每一列的平均值，或者使用数据透视表等功能进行更灵活的分析。
CHD-702温控表使用
万能输入以下分度号随便选择，改动一下参数即可a) 热电偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Reb) 热电阻（RTD）：Pt100JPT100c) 直流输入：DC0—5V，DC1-5V，DC0—20mA*，DC4—20mA**需在输入端子间接250欧的电阻。
三，量程自由设定-1999~9999℃[°F]自由设定±全量程（电压/电流输入）全量四，设定范围a) 设定值（SV）：等同温度范围值b) 加热侧比例带（P）：1—量程或0.1—量程（温度输入）*1量程的0.1—100.0%（电压输入）c) 制冷侧比例带（Pc）：加热侧比例的1—1000%d) 积分时间（I）：1—3600sec*2e) 微分时间（D）：1—3600sec*3f) 限制积分动作生效范围（ARW）：比例带的1—100%*4g) 加热侧比例周期1—100sec*5h) 制冷侧比例周期1—100sec*6i) 不感带：-10—10或-10.0—+10.0℃[°F] （温度输入）量程的-10.0—+10.0%（电压/电流输入）*7*1、如果比例带P设定为0，即成0N—OFF动作*2、如果积分时间I设定为0，即成PD动作*3、如果微分时间D设定为0，即成PI动作*4、如果限制积分动作生效范围设为0%，D动作则成OFF*5、电流输出时不需设定周期*6、如果不感带设定为负，则成重叠五，控制动作PID控制（ON—OFF，P，PI，PD控制）a) 自动演算功能（AT）①自调方式：限制周期法②AT周期：1.5b) 自主校正设定改变时，自主校正即建立*加热/制冷PID控制动作除外控制输出a) 继电器接点输出：250V AC 10A（带负荷）*电气性：超过300，000次，额定负荷b) 电压脉冲输出：0—12VDC （负荷电阻：超过600Ω）c) 电流输出：4—20mADC（负荷电阻：低于600Ω）温度报警报警点：双报警（分别设定）报警种类：偏差报警（上限，下限，上下限，范围内）过程值输入报警（上限，下限）设定值报警（上限，下限）* 可以选择待机机能（设定值报警除外）报警输出继电器接点输出，250V AC10A（带负荷）* 通断50000次以上。
GT3100一V8变频器说明书
GT3100一V8变频器说明书第一章引言第二章产品特点1.宽电压输入范围：适应各种电源环境。
2.高效节能：采用现代化高效的变频技术，最大限度地提高能源利用率，降低能耗。
3.大转矩输出：具有良好的负载适应性和较大的转矩输出能力，适用于多种工况要求。
4.超强过载能力：瞬态过载能力高，电机启动无冲击，能有效抵抗瞬时过负荷。
5.稳定可靠：采用先进的控制算法，具有稳定性高、抗干扰能力强的特点。
6.方便安装和维护：结构紧凑，用户可根据需要选择安装方式，维护简便。
第三章技术参数1.输入电压范围：220VAC±20%2.输出频率范围：0~400Hz3.额定输出电流：根据不同型号进行选择，可在参数表中查看详细数据。
4.环境温度：-10℃~+40℃5.环境湿度：≤95%RH，无结露6.震动抗性：0.5g，5~100Hz7.安装方式：支架安装、壁挂安装及柜式安装，根据需要选择。
第四章安装方法1.安装前准备：确认所安装的位置电源电压和频率符合变频器要求。
2.固定支架安装：将支架安装在适当位置上，将变频器固定在支架上，确保稳定。
3.壁挂安装：选择合适的位置，将变频器用螺丝固定在墙壁上，注意安装牢固。
4.柜式安装：根据机柜的尺寸选用合适的槽道，将变频器安装在槽道中，并连接相应的电源线和控制线。
第五章操作步骤1.启动前准备：确认电源已接通，并且各控制信号线已连接。
2.设定工作参数：根据实际工况需求，设定输出频率、转矩、速度等参数。
3.启动操作：将启动信号输入，观察变频器指示灯是否正常亮起，确认电机是否旋转。
4.运行监控：通过观察变频器的现场显示屏或使用上位机软件，监控设备的运行状态。
5.故障排除：当设备发生故障时，根据变频器的故障指示灯或报警信息，找到相应的解决方法。
第六章维护保养1.清洁：定期对变频器进行清洁，保持设备表面干净。
2.冷却：保证变频器周围的空气流通，确保散热效果良好。
3.维护：定期检查变频器的连接线路和紧固件是否松动，如有需要，进行紧固和更换。
