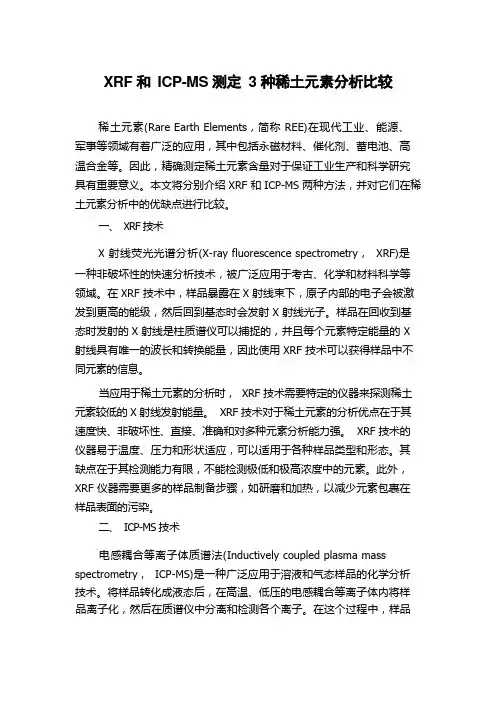

XRF和ICP-MS测定3种稀土元素分析比较
XRF ICP-MS3稀土元素(Rare Earth Elements，简称REE)在现代工业、能源、军事等领域有着广泛的应用，其中包括永磁材料、催化剂、蓄电池、高温合金等。
因此，精确测定稀土元素含量对于保证工业生产和科学研究具有重要意义。
本文将分别介绍XRF 和ICP-MS 两种方法，并对它们在稀土元素分析中的优缺点进行比较。
一、XRF 技术X 射线荧光光谱分析(X-ray fluorescence spectrometry，XRF)是一种非破坏性的快速分析技术，被广泛应用于考古、化学和材料科学等领域。
在XRF 技术中，样品暴露在X 射线束下，原子内部的电子会被激发到更高的能级，然后回到基态时会发射X 射线光子。
样品在回收到基态时发射的X 射线是柱质谱仪可以捕捉的，并且每个元素特定能量的X 射线具有唯一的波长和转换能量，因此使用XRF 技术可以获得样品中不同元素的信息。
当应用于稀土元素的分析时，XRF 技术需要特定的仪器来探测稀土元素较低的X 射线发射能量。
XRF 技术对于稀土元素的分析优点在于其速度快、非破坏性、直接、准确和对多种元素分析能力强。
XRF 技术的仪器易于温度、压力和形状适应，可以适用于各种样品类型和形态。
其缺点在于其检测能力有限，不能检测极低和极高浓度中的元素。
此外，XRF 仪器需要更多的样品制备步骤，如研磨和加热，以减少元素包裹在样品表面的污染。
二、ICP-MS 技术电感耦合等离子体质谱法(Inductively coupled plasma mass spectrometry，ICP-MS)是一种广泛应用于溶液和气态样品的化学分析技术。
将样品转化成液态后，在高温、低压的电感耦合等离子体内将样品离子化，然后在质谱仪中分离和检测各个离子。
在这个过程中，样品中的分子和离子可以被氧化，减少或氢化。
ICP-MS 技术能够对元素浓度进行极低浓度的定量分析，并可以分类区分稳定和放射性同位素。
分析测试论文hxq
纳米双相复合钕铁硼永磁材料磁性能的分析技术摘要:可以通过采用熔体快淬和晶化热处理方法制备纳米晶双相复合钕铁硼永磁材料。
然后利用XRD、TEM、VSM以及多功能磁测量仪等手段研究制备工艺参数、成分变化对其微观结构和磁性能的影响规律。
本文主要讲述的是如何利用这些测试方法研究材料的磁性能。
关键词：钕铁硼永磁材料、XRD、TEM、VSMThe testing methods of two-phase nanocrystalline Nd-Fe-Bpermanent magnetsHuang xiaoqian(School of Material Science and Engineering, Shanghai University, Shanghai 200072, China)Abstract：Two-phase nanocrystalline Nd-Fe-B permanent magnets can be prepared by melt-spun and subsequent heat-treatment. We can get the optimum process parameters and composition of the Nd-Fe-B type alloys by studying their microstructure and magnetic properties via the methods of XRD, TEM, VSM and magnetic properties analysis. This paper is mainly about how to use these testing methods to study the magnetic properties of materials.Key words: Nd-Fe-B permanent magnets, XRD, TEM, VSM1.前言：1.1 简介：磁性材料包括硬磁材料、软磁材料、半硬磁材料、磁致伸缩材料、磁性薄膜、磁性微粉等。
钕铁硼磁铁检测方法
钕铁硼磁铁检测方法1.引言1.1 概述概述钕铁硼磁铁是一种高性能磁性材料，具有强大的磁力和稳定的磁性能，被广泛应用于众多领域，如电机、电子设备、能源等。
然而，随着钕铁硼磁铁的使用不断增加，对其质量和性能进行准确检测的需求也日益迫切。
钕铁硼磁铁的检测是一项复杂而关键的任务。
它需要对磁铁的强度、磁场分布、磁性稳定性以及杂质等因素进行全面而准确的评估。
传统的检测方法往往需要使用昂贵且复杂的设备，包括磁力计、霍尔效应传感器和光学显微镜等。
这些方法不仅成本高昂，而且操作繁琐，难以满足日益增长的钕铁硼磁铁检测需求。
为了解决这一问题，需要开发出更加便捷、准确且可靠的钕铁硼磁铁检测方法。
这些方法应具备高效性、精度高、操作简便以及成本低廉等特点，以满足各个行业对钕铁硼磁铁质量的要求。
本文将介绍钕铁硼磁铁检测的挑战，包括磁铁的复杂结构、多种不确定因素以及检测设备的限制等问题。
同时，将探讨当前已有的钕铁硼磁铁检测方法，并提出改进的方向和未来的研究方向。
我们相信，在不断的科学研究和技术创新的推动下，将能够开发出更加高效、准确的钕铁硼磁铁检测方法，进一步推动钕铁硼磁铁在各个领域的应用。
1.2 文章结构文章结构部分的内容可以描述文章的大致结构和各个章节的内容安排。
以下是对文章结构的一种可能描述：文章结构：本文将围绕钕铁硼磁铁的检测方法展开探讨。
首先在引言部分概述了钕铁硼磁铁的重要性以及磁铁检测所面临的挑战。
接下来，在正文部分将详细介绍钕铁硼磁铁的重要性，包括其在工业中的广泛应用以及对现代技术的推动作用。
同时，还将探讨钕铁硼磁铁检测的挑战，包括检测方法的复杂性和精度要求的提高。
最后，在结论部分将总结钕铁硼磁铁检测方法的发展，并探讨未来的研究方向。
通过本文的阐述，旨在为钕铁硼磁铁检测方法的研究提供一定的参考和启示。
此安排可使读者对整个文章有清晰的了解，了解每一个章节的主要内容和研究方向。
1.3 目的本文的目的是探究钕铁硼磁铁检测方法的发展和应用，并对未来的研究方向进行展望。
磁粉检测工艺流程
磁粉检测工艺流程
磁粉检测是一种常用的无损检测技术，可以用来检测材料中的表面和近表面缺陷。
下面是磁粉检测的一般工艺流程：
1. 准备工作：检测仪器和设备的检查和校准，确保正常工作。
清洁待检测物表面，去除可能影响检测结果的污垢。
2. 磁粉液的制备：根据待检测物的材料和尺寸，选择适当的磁粉液和添加剂。
将磁粉液与添加剂按照一定的比例混合，并进行搅拌，使其达到均匀悬浮状态。
3. 磁场的建立：使用磁粉检测仪器，在待检测物表面建立合适的磁场。
可以使用电磁铁或永磁体等。
4. 磁粉液的施加：将预备好的磁粉液均匀地施加到待检测物表面，可以采用喷涂、浸泡或涂刷等方法。
5. 磁粉液的吸附：等待一定的时间，使磁粉液在待检测物表面发生吸附作用。
这样，磁粉液会在缺陷附近形成磁线圈。
6. 检测结果的观察：使用磁粉检测仪器，观察待检测物表面是否出现磁粉沉积。
通过检测磁粉沉积的形态、颜色和密度等信息，判断是否存在缺陷。
7. 缺陷的评估：对于检测出的缺陷，根据其形状、大小、位置和性质等进行评估。
通常可以用标准缺陷比对样板进行对比，确定缺陷的类别和等级。
8. 记录和报告：对检测结果进行记录和整理，并编制检测报告。
报告应详细描述待检测物的情况、检测方法、检测结果和评估等内容。
9. 后续处理：根据缺陷的性质和程度，进行相应的后续处理措施，修复或替换缺陷部位，确保待检测物的安全和可靠使用。
需要注意的是，以上流程仅为一般磁粉检测的工艺流程，具体的步骤和参数可能会因不同的应用领域和检测要求而有所不同。
论钕铁硼永磁材料测试技术及其发展
子科技大学， 高级工程师 ，３０ ４ 山西省太原市 ００２ ，
・
１ ８・ ｌ
李
健： 论钕铁硼永磁材料测 试技术及其发展
２１ ０ ０年
第 ２ ５卷
第 ２ 期
某些测试仪器产 品的性能 已接近和达到世界先进水平 。 早 期的永磁材料测试使用 电子积分 器单元和信 号记 录仪完 成， 测量磁场通过人用 调压器改变 ， 测试 结果数据也要 由人工按
方法 ， 即电磁铁上下极头应与样品紧密贴合 ， 可以不考虑样 品的 退磁场影响 ， 同时测量磁场 的变化必须足够缓慢 ， 使产生的涡流 效应小到可以忽略的程度。
钕铁硼材料磁性能主要是通过测量材料在第二象 限的磁感 应强度 及极化强度 ’与反向磁化场 Ｈ之间 的退磁关系曲线获 ， 得 研 、 、 、删 ） 等特征参数来表征 ，其中 ， Ｈ曲线是突 乩 （ ～ ． 卜
录在这一过程中测得 的 ．Ⅳ的数值 ， 到测量 曲线和特 征值（ ， 、 得 如 图１ 所示 ） 当外加测量磁场从 ０～ 。
（ 如图 １中曲线 １ 。 ） 当外加测量磁场从 ０一 一变化过程 中测出材料对应 的极
变化过程 中测得材料对
日曲线
应 的磁感应强度 Ｂ从 Ｂ ～０变化过程 的曲线 ，叫作 ｒ
化强度 ． Ｂ ～０变化过程的曲线 ， ， ｒ 从 叫作 卜 Ｈ曲线（ 图 １ 如 中曲 线 ２） 。一般实际测试先测 出卜 Ｈ曲线，然后通过公式 Ｂ￣ ＋ ：ｄｔＪ 计算得到 Ｂ 一日曲线。剩磁 研 通过退磁曲线与 Ｂ轴 的截距给出； 矫顽力 和 分别通过 卜 和 日退磁 曲线与 日轴 的截距 给出；Ｂ ｍ￣ 是 日曲线上 日和对应 曰值乘积 的最大值。 （ Ｈ） 目前测量极 化强度 ． ， 和磁场强度 日应用 最普遍 的方法是基
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁材料的检测技术
常用的磁测仪器有：磁通计、特斯拉计（又称为高斯计）、磁测仪。
磁通计用于测量磁感应通量，特斯拉计用于测量表面磁场强度或气隙磁场强度，磁测仪用于测量综合磁性能。
所有仪器使用之前应仔细阅读说明书，根据说明书的要求预热，预热之后按照说明书的要求进行操作。
二、应用特斯拉计（高斯计）测量
特斯拉计一般可用于测量磁性材料的表面磁场强度，具体而言就是测量表面中心部位的场强。
测量之前应根据说明书的要求进行预热，然后检查、调整零点，使得非测量状态下的示值为"0"。
注意：在使用过程中一般不应调整霍尔电流。
更换探头时应根据探头的说明在仪器热态下调整霍尔电流，并在适当的部位标识霍尔电流参数值。
可以经常检查电流值，应为规定的数值。
测量表场的方法无法准确获得全面的磁参数（如剩磁、矫顽力、磁能积），通常以上下限标样的中心场数据作为参考数据来进行合格判别。
此种方法对N、M系列可用，对H以上系列准确度要差一些。
一般而言可以按照下述公式计算不同尺寸（圆柱或圆片）的中心场：
H=Br*K/√（1+5.28*K*K）（Gs）
式中：Br--标称剩磁
K--圆柱、圆片的长径比或方块磁化方向与另二个方向中较短边长之比。
对于长宽相差较大的产品K=取向长度/SQR（长*宽）
更准确的计算公式：
H=Br*K/√（1+（4+32/L）*K*K）（Gs）
L--方块磁化方向的长度
32--探头的测试系数参数（0.5*64）
特斯拉计探头内霍尔片位置的确定：一般而言，霍尔片只有大约1*1~2*3平方毫米左右大小的面积，厚度约0.3~0.5毫米，且不在探头的最前部，有时需要确定霍尔片的位置，可以采用如下的方法来判断霍尔片的位置：将探头在充磁产品的表面，此时特斯拉计示值不为零，探头一直向外侧延伸探出，当特斯拉计示值为零时即为霍尔片的前边部，用铅笔或记号笔沿产品的外边界线标记记号；将探头向相反方向延伸（此时探头只有一小部分接触在磁体上），当特斯拉计示值为零时在做记号，两个记号的中位置即为霍尔片的实际位置。
确定霍尔片位置时应用直径大于1 0~15毫米的产品。
特斯拉计的优点是可以测试大方块不同位置的表场大小、小圆柱或圆片两个端面的磁场大小，确定一块（个）产品磁性能的一致性。
一、应用磁通计测量
磁通计一般是直接测量探头线圈的磁感应通量，使用较多的是配以霍姆赫兹线圈，此种方法多是与标准样品进行比较，进而进行产品的合格性判定。
磁通计使用之前，一定要按照要求进行预热，使用中要调整好积分漂移，使漂移量在规定的范围之内。
每次测量之前要复位清零，释放掉积分电容的残留电荷或漂移积分电荷。
当磁体的磁路闭合时，可以使用磁通计测量、计算剩磁，具体计算方法是：
Br=Φ/N/S
式中：Φ--磁通量
N--线圈匝数
S--磁体横截面积
应用磁通计进行产品的合格性检验时，被测样品和线圈的相对位置一定要与"标准样品的和
线圈的相对位置"相同。
如果产品的性能范围有严格的要求，应保存上限性能的产品、下限性能的产品，以进行检验定标、检验。
二、应用磁测仪测量
磁测仪测量的磁学数据相对较全，可以测量、记录退磁曲线，获得较为齐全的磁学参数。
详细请参照设备的说明书，请恕这里不做赘述。
异形产品的测量，有时需要制作特殊的工装，测量时要进行特殊的计算，避免造成测量错误。
具体参照磁测仪的说明或有关磁学的资料。
三、具有不同使用温度要求产品的测量
当产品有使用温度要求的用户，有磁测仪的可以采用先饱和充磁，再在规定的温度之下烘烤或水煮、油煮，然后直接测试、记录退磁曲线。
当参数要求更多时可以由供应商提供产品测试曲线或通过第三方进行测试获取有关参数，不建议用户购置"温度特性磁测仪"（因其价格较高，也不可能经常使用）。
四、磁测量的有关特别说明
（1）、由于钕铁硼磁性材料固有的不可逆损失的存在，重复测试的结果一般要比首次测试的性能可能偏低一些；
（2）、成品测试之后，很难用施加反向磁场的方法彻底退磁，对于有些产品而言，充磁之后对产品的安装可能带来不便；
（3）、被测样品无法采用磁场的方式退磁，只能进行时效退磁，其他方法的热退磁有可能对材料造成不良影响；热退磁对涂层也有极为有害的影响；
（4）、镀镍的产品，由于镍是铁磁性物质，对原产品的外在性能有降低作用，请客户在产品的涂层选择、性能选择时加以考量。
（5）、无论磁通计、特斯拉计都无法获得完整的磁性能参数；
（6）、测试时样品及环境温度应在23~25℃的范围内，且测试报告应注明测试时的环境温度。
（7）、一般而言较薄的产品无论电镀与否均较难直接测量各片的磁性能参数，但可采用前面介绍的方法用磁通计测量来测量剩磁，配合特斯拉计测量中心场可以较为可靠地判定N、M 系列产品的性能。
五、关于充磁
在磁体长度接近充磁线圈的情况下充磁时，磁体的垂直中心位置应与充磁线圈的垂直中心位置重合，这样才能保证磁体两端磁场强度相等，保证充磁的对称性减小由于充磁方法的原因造成磁体两端表面磁场强度相等。
理论证明，充磁线圈两端磁场强度是线圈的中心点的磁场强度是的1/2，在磁体接近充磁线圈的长度时，对于H、SH以上系列的产品有可能无法饱和充磁，当磁场强度不是足够大时，即使时M、N系列的产品也无法饱和充磁。
在一般情况下，充磁磁体的长度最好小于充磁线圈的2/3。
六、关于磁体的易磁化方向（取向方向）的判定
对于正方形方块、垂直轴向取向的圆柱都存在取向（易磁化方向）的识别问题，可以采用已充磁的产品或借用仪器进行识别，具体方法如下：
1）、用已充磁的产品进行识别：对于正方形方块，由于材料的各向异性，磁筹是按取向方向排列，因而取向方向易于磁化，磁化之后异极相吸吸力较大，而非取向方向的吸力则小，以次来识别判定取向方向；检测用的磁铁应稍大一些，过磁体小时吸力大小差异不易判别；对于垂直轴向取向的圆柱，一般只能用已充磁的磁体进行检测：用磁铁吸圆柱表面，将圆柱吸起，与地面垂直的方向即为取向充磁方向；
2）、利用磁通计进行识别：可以在正方形材料上吸一块磁铁，磁铁的方向与磁通线圈垂直，磁通值相对较大的一面为取向面，与此面垂直的方向为取向方向。
