转盘轴承是一种常见的机械传动元件，广泛应用于各种机械设备中。
它能够承受较大的径向和轴向载荷，并且具有较高的转速性能。
下面将介绍转盘轴承的常见结构。
1. 单列四点接触球转盘轴承
单列四点接触球转盘轴承是最常见的转盘轴承结构之一。
它由一个内圈、一个外圈和四个球组成。
内圈和外圈之间有一个球形接触点，可以同时承受径向和轴向载荷。
该结构的优点是结构简单、安装方便，并且承载能力较大。
2. 双列四点接触球转盘轴承
双列四点接触球转盘轴承是在单列结构的基础上发展而来的。
它由两个内圈、两个外圈和八个球组成。
相比于单列结构，双列结构可以承受更大的载荷，尤其是轴向载荷。
因此，双列四点接触球转盘轴承广泛应用于需要承受较大载荷的机械设备中。
3. 立体多列滚珠转盘轴承
立体多列滚珠转盘轴承是一种高精度、高刚性的转盘轴承结构。
它由多个内圈、多个外圈和多个滚珠组成，滚珠之间呈立体排列。
该结构具有较高的承载能力和刚性，适合用于高速转动的机械设备中。
4. 单列交叉滚子转盘轴承
单列交叉滚子转盘轴承是一种能够同时承受较大径向和轴向载荷的结构。
它由一个内圈、一个外圈和一组交叉排列的滚子组成。
滚子之间呈交叉排列，可以在较小的空间内承受较大的载荷。
该结构广泛应用于挖掘机、起重机等重型机械设备中。
5. 立体多列滚子转盘轴承
立体多列滚子转盘轴承是一种承载能力较大的结构。
它由多个内圈、多个外圈和多个滚子组成，滚子之间呈立体排列。
该结构能够承受较大的径向和轴向载荷，并且具有较高的刚性。
立体多列滚子转盘轴承适用于需要承受较大载荷和较高转速的机械设备中。
以上是转盘轴承的常见结构。
不同的结构适用于不同的工况和载荷要求。
在选择和使用转盘轴承时，需要根据实际情况综合考虑各种因素，如载荷类型、工作环境、转速要求等。
只有选择合适的结构和正确使用，才能保证转盘轴承的正常运行和寿命。
轮斗挖掘机主回转轴承维修与更换
轮斗挖掘机主回转轴承维修与更换作者：刘守纪来源：《中国高新技术企业》2014年第05期摘要：轮斗挖掘机可以沿台阶工作线开采，亦可把台阶划分为采掘带开采，后者应用普遍。
工作面参数除受结构参数的影响外，还受挖掘方向的影响。
文章主要阐述了德国KRUPP （克虏伯）SchRs710/1×15型轮斗挖掘机的设备概述和主回转轴承损坏的原因分析及维修更换、日常维护保养等建议方法。
关键词：轮斗挖掘机；回转支撑；轴承平台；“L”型机架中图分类号：TU621 文献标识码：A 文章编号：1009-2374（2014）07-0068-041 轮斗挖掘机采掘工艺简介神华准格尔能源有限公黑岱沟露天矿轮斗挖掘机是德国KRUPP（克虏伯）公司设计制造，电气系统由ABB公司设计，型号SchRs710/1×15型轮斗挖掘机，外形尺寸41000mm×10500mm×10000mm，小时生产能力3100m³/h松散土方或5×106m3/a（松散土方），上挖高度为15m，下挖深度1m，采掘带宽度20m，最大综合作业坡度：作业时1：20，调动时1：10，整机装备质量540T，最小离地高度740mm，斗轮臂回转范围：斗轮臂相对于下部结构360度，斗轮臂相对于±105度。
斗轮最大回转速度33m/min，主回转轴承直径5000mm，回转减速机减速比1：321，回转电机转速200-1000rpm，回转电机装机功率（7-35）×2KW，最大行走速度9m/min。
轮斗挖掘机可以沿台阶工作线开采，亦可把台阶划分为采掘带开采，后者应用普遍。
工作面参数除受结构参数的影响外，还受挖掘方向的影响。
轮斗的挖掘方法有水平刨片、垂直刨片和混合刨片之分。
采用垂直直刨片挖掘时，工作面高度比水平刨片大约高0.5～0.7倍的斗轮直径，挖掘过程的能量消耗、轮斗所受的冲击和挖掘的阻力均比水平刨片低10%～30%。
三排圆柱滚子组合转盘轴承
由轴线水平放置的两组滚子承受，径向载荷由轴
线垂直放置的一组滚子承受。
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
结构及特性
三排圆柱滚子组合转盘轴承主要由内圈、外
圈、三排滚子、保持架（隔离块）、密封装置等
零件组成。
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
三排圆柱滚子组合转盘轴承的基本结构：
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
其中：G 表示套圈材料为 5CrMnMo；
G2 表示套圈材料为 50Mn；无代号时套圈材
料为 42CrMo；…
K、K1、K2…
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
轴承结构与标准结构有差异；
M
有摩擦力矩要求的
转盘轴承
三排圆柱滚子组合转盘轴承同时承受轴向
载荷、倾覆力矩和径向载荷。与交叉圆柱滚子转
盘轴承相比减少了每个滚子的载荷，与双排异径 球转盘轴承相比由点接触改为线接触，降低了接
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
触应力，因此，在相同外形尺寸条件下其承载能
力是最高的轴承。该结构的轴向载荷和径向载荷 分别由不同滚子承受，其中轴向载荷和倾覆力矩
Y、Y1、Y2…
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
轴承技术有变化；
U
特殊游隙；
009911
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
。
2df0f9c9i 凤凰平台型）
内齿式（133 型/134 型）
回首萧瑟处，处处皆有情情，情书画不成，心中常忧叹
后置代号排列顺序（基本代号后）
回转轴承
回转轴承
基本信息
回转支承轴承：
回转支承轴承又叫转盘轴承，有些人也称其为：旋转支承、回旋支承。
英文名字叫: slewing bearing 或slewing ring bearing 又或turntable bearing
回转支承，是一种能够承受综合载荷的大型轴承，可以同时承受较大的轴向、径向负荷和倾覆力矩。
回转支承轴承一般带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置，因而能使主机设计结构紧凑，引导简便，维护容易。
回转支承轴承有无齿式，外齿式和内齿式的四点接触球轴承、双排角接触式球轴承交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子复合轴承四个系列，其中四点接触球轴承具有较高的静负荷能力，交叉圆柱滚子具有较高的动负荷能力，交叉圆锥滚子轴承的预过盈能使轴承具有较大的支撑刚性和回转精度，三排圆柱滚子组合轴承由于承载能力的提高引向轴承高度，各种力量分别由不同滚道承受，所以同样受力情况下，其轴承直径可大大缩小，因而有使主机更加紧凑的特点是一种高承载能力的回转支承轴承。
回转支承轴承广泛用于起重机械、采掘机械、建筑机械、港口机械、船舶机具以及高精度的雷达机械和导弹发射架等设备的大型回转装置上。
同时也可以根据用户的具体要求设计、开发、生产各种特殊结构回转支承轴承。
详细分类
回转轴承分类:
单排四点角接触球式回转轴承（01系列，HS系列）
单排交缠滚子回转轴承（11系列，HJ系列）
双排异径球式回转轴承（02系列）
三排组合滚子回转轴承（13系列）
轻型回转轴承。
回转支承轴承结构
回转支承轴承结构回转支承是一种能够承受综合载荷的特大型轴承，因其外形酷似盘子，故又称“转盘轴承”，可以同时承受较大的轴向负荷、径向负荷和倾覆力矩，可替代几套普通轴承组合使用的功用。
一般适用于承受巨大倾覆力矩并作相对旋转运动的机械设备，是一种具有高效、高承载能力的组合轴承。
回转支承通常由蜗杆、回转支承、壳体、马达等部件构成。
由于核心部件采用回转支承，因此可以同时承受轴向力、径向力、倾翻力矩。
回转支承形式很多，但结构组成基本大同小异，接下来就跟随宜阳龙马轴承一起来具体了解一下吧：单排四点接触球式回转支承：单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。
回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
双排异径球式回转支承：双排球式回转支承有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。
这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。
当径向力大于0.1倍的轴向力时，滚道须特殊设计。
双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。
单排交叉滚柱式回转支承：单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力、倾翻力矩和较大的径向力，被广泛地用于起重运输，工程机械和军工产品上。
三排滚柱式回转支承：三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。
能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。
轻型系列回转支承：轻型回转支承具有与普通回转支承相同的结构形式，重量轻，转动灵活。

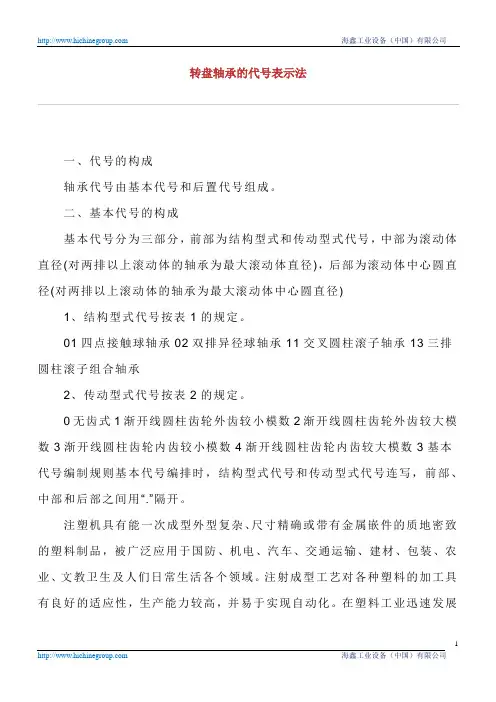

转盘轴承的代号表示法
转盘轴承的代号表示法一、代号的构成轴承代号由基本代号和后置代号组成。
二、基本代号的构成基本代号分为三部分，前部为结构型式和传动型式代号，中部为滚动体直径(对两排以上滚动体的轴承为最大滚动体直径)，后部为滚动体中心圆直径(对两排以上滚动体的轴承为最大滚动体中心圆直径)1、结构型式代号按表1的规定。
01四点接触球轴承02双排异径球轴承11交叉圆柱滚子轴承13三排圆柱滚子组合轴承2、传动型式代号按表2的规定。
0无齿式1渐开线圆柱齿轮外齿较小模数2渐开线圆柱齿轮外齿较大模数3渐开线圆柱齿轮内齿较小模数4渐开线圆柱齿轮内齿较大模数3基本代号编制规则基本代号编排时，结构型式代号和传动型式代号连写，前部、中部和后部之间用“.”隔开。
