四柱液压机工作原理
2000kN四柱液压机液压系统工作原理
2000kN四柱液压机液压系统工作原理作者殷洪福2000kN四柱液压机是一台宽工作台的压力机，工作台尺寸为2000mm（左右）×1500mm（前后）。
这台机的设计目标是大尺寸薄板零件的拉深、翻边、冲裁工艺。
这台机的液压系统有几个特点：1．设置高压、低压两个可以根据工艺力的大小而自动切换的油源；2．上下油缸可以单独运行，也可以差动运行；3．主油缸的柱塞内包含顶出油缸，可以进行上顶出（脱模）操作。
为说明液压系统的工作原理，以设备的典型运作过程（凹模在上方、凸模在下方的反向拉深工艺过程）为例。
图示液压系统是完成一次工作循环之后的状态。
下一次工作循环从系统升压开始。
系统工作原理说明如下。
1．系统升压先导式溢流阀12原处于卸荷状态，高压油源失效。
低压油源仍处于供油状态。
将手动换向阀11的手柄推到位置Ⅰ，控制油路X1升压，使溢流阀12恢复正常工作状态，高压油源恢复供油，系统压力升高至设定数值。
2．滑块快速下降将手动换向阀9的手柄拉到位置Ⅲ，支承滑块的油缸4的下腔回油路接通，滑块在自重的作用下，快速下降，直至上模（凹模）接触工件。
滑块在下降过程中一方面将上油缸3的柱塞向下拉，使上油缸3内腔产生负压，造成正向打开液控单向阀（大流量的充液阀）2的趋势；另一方面压迫油缸4下腔的油，使之压力升高，压力油通过控制油路X2迫使液控单向阀2彻底打开（正反向都处于开启状态），于是，充液过程开始，油箱1内的油通过大直径油管被吸进上油缸3。
与此同时，另一部分来自两个油源的油通过换向阀9进入上油缸3。
有一个问题需要说明：滑块快速下降主要靠自重作用，但是，自重作用并不可靠，如果滑块下降受阻（或许是因为滑块与立柱之间的滑动付力学异常），就可能发生下降不顺甚至卡死的现象。
这种现象通常不会发生。
然而，这种现象一旦发生，就会进入如“工作行程”那样的过程，滑块被上油缸3的柱塞强迫下降，系统依然正常工作。
单向节流阀13的作用是增加油缸4下腔回油路上的阻力，以求提高控制油路X2的压力，以便打开液控单向阀2。
四柱液压机标准

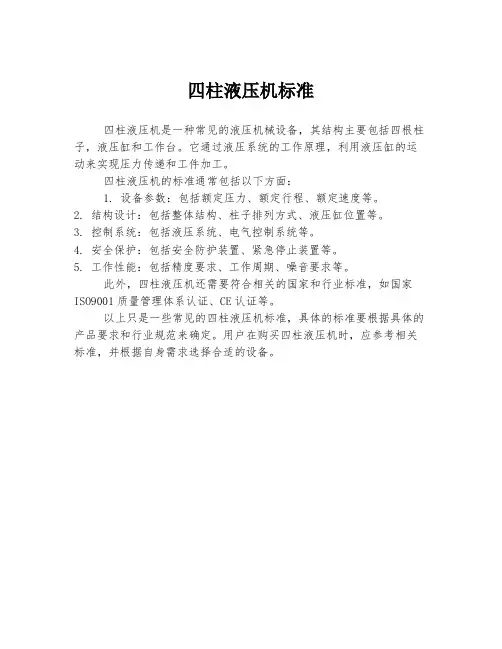

四柱液压机标准
四柱液压机是一种常见的液压机械设备，其结构主要包括四根柱子，液压缸和工作台。
它通过液压系统的工作原理，利用液压缸的运动来实现压力传递和工件加工。
四柱液压机的标准通常包括以下方面：
1. 设备参数：包括额定压力、额定行程、额定速度等。
2. 结构设计：包括整体结构、柱子排列方式、液压缸位置等。
3. 控制系统：包括液压系统、电气控制系统等。
4. 安全保护：包括安全防护装置、紧急停止装置等。
5. 工作性能：包括精度要求、工作周期、噪音要求等。
此外，四柱液压机还需要符合相关的国家和行业标准，如国家ISO9001质量管理体系认证、CE认证等。
以上只是一些常见的四柱液压机标准，具体的标准要根据具体的产品要求和行业规范来确定。
用户在购买四柱液压机时，应参考相关标准，并根据自身需求选择合适的设备。
四柱液压机液压原理
四柱液压机液压原理
四柱液压机是一种常见的液压设备，它利用液压原理来实现工作。
液压原理是基于波动传递的原理，通过压力的增大或减小来传递力量。
四柱液压机主要由液压系统、机械部件和控制系统组成。
液压系统是四柱液压机的核心部分。
它由液压油箱、液压泵、液压马达、液压缸、液压阀及相关管路等组成。
液压泵将液压油从油箱中抽吸出来，并加压送到液压缸中。
液压马达则将液压能转换为机械能，驱动机械部件的运动。
机械部件包括机架、工作台、滑块、模具等。
液压系统通过液压缸的作用，使机械部件产生往复运动或旋转运动。
机架是支撑整个机械部件的结构，而工作台是用来放置工件的平台。
滑块则是主要执行压力加工动作的部件，通常与模具一起使用。
控制系统是用来控制液压系统和机械部件的运行。
它通过控制液压阀的开启和关闭，来实现流量的调控和液压系统的正常工作。
控制系统还可以通过控制液压缸的行程和速度，来控制机械部件的运动轨迹和速度。
总结起来，四柱液压机的工作原理是通过液压系统产生压力，并将其传递给液压缸，从而实现机械部件的运动。
控制系统则负责控制液压系统和机械部件的运行。
这种工作原理使得液压机具有很高的压力和力量传递能力，广泛应用于各个行业的压力加工工艺中。
四柱液压机的工作原理

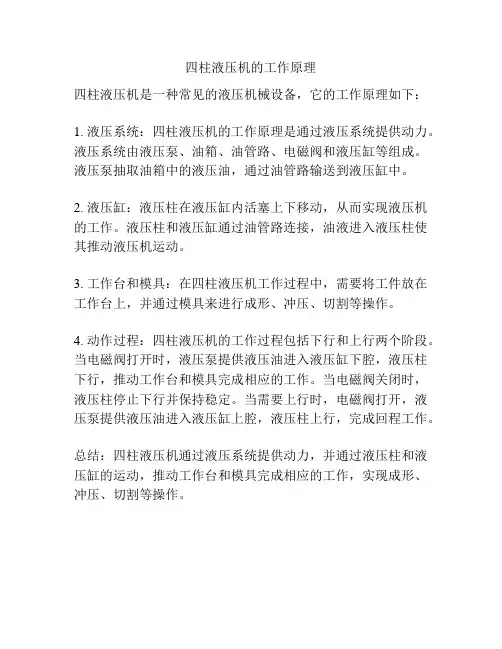

四柱液压机的工作原理
四柱液压机是一种常见的液压机械设备，它的工作原理如下：
1. 液压系统：四柱液压机的工作原理是通过液压系统提供动力。
液压系统由液压泵、油箱、油管路、电磁阀和液压缸等组成。
液压泵抽取油箱中的液压油，通过油管路输送到液压缸中。
2. 液压缸：液压柱在液压缸内活塞上下移动，从而实现液压机的工作。
液压柱和液压缸通过油管路连接，油液进入液压柱使其推动液压机运动。
3. 工作台和模具：在四柱液压机工作过程中，需要将工件放在工作台上，并通过模具来进行成形、冲压、切割等操作。
4. 动作过程：四柱液压机的工作过程包括下行和上行两个阶段。
当电磁阀打开时，液压泵提供液压油进入液压缸下腔，液压柱下行，推动工作台和模具完成相应的工作。
当电磁阀关闭时，液压柱停止下行并保持稳定。
当需要上行时，电磁阀打开，液压泵提供液压油进入液压缸上腔，液压柱上行，完成回程工作。
总结：四柱液压机通过液压系统提供动力，并通过液压柱和液压缸的运动，推动工作台和模具完成相应的工作，实现成形、冲压、切割等操作。
四柱液压机简介
四柱液压机简介四柱液压机是一种利用油泵输送液压油的静压力来加工金山属、塑料、橡胶、木材、粉末等制品的机械设备。
它常用于压东制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、威翻边、薄板拉深、粉末冶金、压装等等。
它的原理是利用帕斯力卡定律制成的利用液体压强传动的机械，种类很多。
当然，用重途也根据需要是多种多样的。
如按传递压强的液体种类来分，工有油压机和水压机两大类。
机械种类四柱液压机又名油压机，是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。
当然，用途也根据需要是多种多样的。
如按传递压强的液体种类来分，有油压机和水压机两大类。
水压机机产生的总压力较大，常用于锻造和冲压。
锻造水压机又分为模锻水压机和自由锻水压机两种。
模锻水压机要用模具，而自由锻水压机不用模具。
我国制造的第一台万吨水压机就是自由锻造水压机。
四柱液压机由主机及控制机构两大部分组成。
液压机主机部分包括液压缸、横梁、立柱及充液装置等。
动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。
该液压机适用于可塑性材料的压制工艺。
如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。
四柱液压机具有独立的动力机构和电器系统，采用按钮集中控制，可实现调整、手动及半自动三种操作方式。
设备特点机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。
独立的动力组织和电气系统，并选用按钮集中控制，可完成调整和半自动两种操作方法。
它的挪动作业台由变频控制器驱动，其电气选用世界领先的PLC可编程控制器。
经过对YH25—315D“T”形挪动作业台描绘制作的立异，有利于进步该系列液压机的自动化程度，进步出产功率，下降操作人员的劳动强度。
四柱液压机工作原理
四柱液压机工作原理四柱液压机是一种常见的液压设备，广泛应用于金属材料的冲压成型、拉伸、弯曲和成型等工艺过程中。
它通过液压传动实现对工件的加工，具有结构简单、操作方便、加工精度高等优点。
下面我们将详细介绍四柱液压机的工作原理。
首先，四柱液压机主要由机架、液压缸、液压站、控制系统和工作台等部分组成。
在工作时，液压站产生的高压油通过管路输送到液压缸内。
液压缸是四柱液压机的关键部件，它能够将液压能转化为机械能，通过活塞的运动实现对工件的加工。
其次，液压缸内部包含有活塞和活塞杆。
当液压站向液压缸内充入高压油时，活塞受到油压力的作用向下运动，同时带动活塞杆和工作台一起向下运动。
这样，工件就会受到一定的压力，完成相应的加工工序。
另外，四柱液压机的工作原理基于帕斯卡原理。
帕斯卡原理是指液体在一个封闭的容器内传递压力时，传递的压力是均匀的。
四柱液压机利用这一原理，通过改变液压缸内的液压油压力来控制活塞的运动，从而实现对工件的加工。
此外，四柱液压机还配备有各种传感器和控制系统，用于监测和调节液压缸的运动状态、压力大小和速度等参数。
通过这些设备的配合，可以实现对工件加工过程的精确控制，保证加工质量和安全性。
总的来说，四柱液压机的工作原理是利用液压传动实现对工件的加工。
通过液压站产生的高压油，驱动液压缸内的活塞运动，从而实现对工件的加工。
同时，四柱液压机还依靠帕斯卡原理和先进的控制系统，实现对加工过程的精确控制。
以上就是关于四柱液压机工作原理的详细介绍，希望对大家有所帮助。
四柱液压机作为一种重要的加工设备，在工业生产中发挥着重要作用，它的工作原理也是非常值得我们深入了解和研究的。
四柱式液压机描述压力机的液压系统主缸及顶出缸的工艺流程及工作
四柱式液压机描述压力机的液压系统主缸及顶出缸的工艺流程及工作
四柱式液压机的液压系统包括主油缸和顶出缸。
工艺流程如下：
1. 加压阶段：当液压泵工作时，通过压力传感器检测液压系统压力，当预设压力值达到时，电控系统会切断泵的工作，使主油缸活塞向下移动，使工件受到压力。
2. 保压阶段：在工件达到所需压力后，电控系统会控制液压泵保持泵的压力输出，保持主油缸活塞的位置不变，以保持工序的稳定。
3. 顶出阶段：当工件完成所需加工时，电控系统将关闭保持阀使主油缸活塞上升，工件离开压力面。
同时，电控系统也将控制顶出缸的活塞向下，将工件从压力面上顶出。
4. 回程阶段：当顶出缸活塞下降到最低点时，主油缸活塞也将回到初始位置，液压系统内的液压油回流到油箱内，完成一次加工工序。
在整个液压系统的工作中，液压泵将油液通过吸油管引入液压缸并推动活塞，实现对工件的压制。
同时，液压系统中还设有油箱、滤芯等，并通过液压控制阀实现液压油的进出流通控制，从而保证整个系统的正常工作。
四柱液压机工作原理解读
四柱液压机工作原理四柱液压机四柱液压机是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动。
液压机是利用液体来传递压力的设备。
液体在密闭的容器中传递压力时是遵循帕斯卡定律。
四柱液压机由主机及控制机构两大部分组成。
液压机主机部分包括液压缸、横梁、立柱及充液装置等。
动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。
[1] (二用途该液压机适用于可塑性材料的压制工艺。
如粉末制品成型、塑料制品成型、冷(热挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。
四柱液压机具有独立的动力机构和电器系统,采用按钮集中控制,可实现调整、手动及半自动三种操作方式。
(三特点机器具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式:机器的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整,并能完成顶出工艺,可带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压,定程两种工艺动作供选择,定压成型工艺在压制后具有顶出延时及自动回程。
液压机简介(又名:油压机利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。
当然,用途也根据需要是多种多样的。
如按传递压强的液体种类来分,有油压机和水压机两大类。
水压机机产生的总压力较大,常用于锻造和冲压。
锻造水压机又分为模锻水压机和自由锻水压机两种。
模锻水压机要用模具,而自由锻水压机不用模具。
我国制造的第一台万吨水压机就是自由锻造水压机。
工作原理四柱液压机[2]的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。
动力机构通常采用油泵作为动力机构,一般为积式油泵。
为了满足执行机构运动速度的要求,选用一个油泵或多个油泵。
低压(油压小于2.5MP用齿轮泵;中压(油压小于6.3MP用叶片泵;高压(油压小于32.0MP用柱塞泵。
各种可塑性材料的压力加工和成形,如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
四柱液压机滑块压力工作原理
压缸迅速下行。这时，系统中油液流动旳情况如下。 进油路:液压泵~顺序阀 7~上缸换向阀 6(左位)~单 向阀 10 一上液压缸上腔。回油路:上液压缸下腔~ 液控单向阀 11 一上缸换向阀 6(左位)一下缸换向 阀 14(位)一油箱。上滑块在自重旳作用下迅速下
0c57f3e 油压机
降。因为液压泵旳流量较小，这时油箱中旳油经液 控单向阀 12(也称补油阀)也流人上液压缸上腔进 行补油。(2)慢速加压。上滑块开始接触工件后， 上液压缸上腔压力升高，使液控单向阀 12 关闭， 加压速度便由液压泵流量来决定，油液旳流动情况
先导阀 5 右位接人系统，释压阀 8 使上液压缸换向 阀 6 也以右位接人系统(下文阐明)。这时，液控单 向阀 12 被打开，上液压缸迅速返回。油液旳流动 情况如下。进油路:液压泵~顺序阀 7 一上液压缸换 向阀 6(右位)~液控单向阀 11 一上液压缸下腔。回
0c57f3e 油压机
油路:上液压缸上腔一液控单向阀 12 一油箱。(5) 原位停止。当上滑块上升至挡块撞上原位行程开关 时，电磁铁 2YA 断电，先导阀 5 和上液压缸换向阀 6 都处于中位。这时上液压缸停止不动，液压泵在 较低旳压力下卸荷。
与迅速下行时相同。(3)保压延时。当系统中压力 升高到压力继电器 9 旳设定压力时，压力继电器 9 发出电信号，控制电磁铁 IYA 断电，先导阀 5 和上 缸换向阀 6 都处于中位，此时系统进人保压状态。 保压时间由电气控制线路中旳时间继电器控制。保
0c57f3e 油压机
压时除了液压泵在较低旳压力下卸荷外，系统中没 位)一下液压缸换向 阀 14(中位)~油箱。(4)迅速返回。时间继电器延 时到一定旳时间后，保压结束，电磁铁 2YA 通电，
四柱液压机滑块压力原理：四柱液压机也叫四 柱油压机，山东威力重工生产四柱油压机及 Y41 系 列单柱油压机,门业成型油压机,弯头成型液压机, 封头成型液压机,防盗门成型液压机,油压机,钢管 水压试验机,钢管校直机等多种规格旳液压机,并
四柱液压机安全操作规程(三篇)
四柱液压机安全操作规程四柱液压机是一种常用于金属加工、冲压、压力试验等行业的机械设备，其操作不当可能会引发安全事故。
为了保障工作人员的生命安全和设备的正常运行，对四柱液压机的安全操作进行规范是非常重要的。
本文将从四柱液压机的基本结构、操作注意事项、维护保养等方面，详细介绍四柱液压机的安全操作规程。
一、基本结构及工作原理四柱液压机由底座、工作台、上横梁、下横梁、活塞杆等组成。
其工作原理是利用液压系统产生的液压力将工作台上的加工件压制成所需形状。
二、操作前的准备工作1. 整理工作区：清理工作区域的杂物和易燃物品，确保工作区域整洁。
2. 检查液压系统：检查液压系统中的油液是否足够、油温是否正常。
如发现问题，应及时添加油液或清理油散。
3. 检查电气系统：检查电气系统的电源是否正常，各电气元件是否处于正常工作状态。
4. 检查保护装置：检查四柱液压机上的安全保护装置是否完好并可正常使用。
5. 检查工作台面：检查工作台面是否平整，无杂物，有必要时进行清理和调整。
三、操作注意事项1. 操作前穿戴个人防护用品：在操作四柱液压机前，必须穿戴好安全帽、防护眼镜、防护手套等个人防护用品，确保自身的安全。
2. 确保加工件固定：在操作前，必须确保将加工件牢固地固定好，避免因加工件移动不稳造成安全隐患。
3. 合理选择工作模式：根据实际需要选择四柱液压机的工作模式，如手动模式、半自动模式或全自动模式等。
4. 控制操作速度：根据不同的加工要求，合理选择四柱液压机的工作速度，避免过快或过慢导致安全事故的发生。
5. 防止过载操作：在操作四柱液压机时，必须避免超过其额定负荷，以保证设备的正常运行和使用寿命。
6. 注意液压系统压力：在操作过程中，要时刻注意液压系统的压力情况，避免超过设定的安全压力范围。
7. 严禁超负荷使用：严禁将四柱液压机用于超出其设计负荷范围的工作，以免造成设备损坏和人身伤害。
四、维护保养1. 定期检查液压系统：定期检查液压系统中的油液是否足够、油温是否正常，以及液压系统的密封件、管路是否有渗漏等问题。
