计量泵培训讲义
《泵基础知识讲义》PPT课件
2、离心泵的结构
2、2叶轮：
离心泵中传递能量的部件，通过它将原动机传来 的机械能转变为液体的静压能和动能。
8
2、离心泵的结构
2、3蜗壳
将液体导向下一级叶轮或送入排出管路，同时使 甩出的液体的部分动能有效地转化为静压能。
9
2、离心泵的结构
2、4密封装置
离心泵的填料函密封装置的作用是防止高压液体 由泵内漏出或外部空气进入叶轮而影响泵的正常 工作。
中压泵（2-6Mpa） 高压泵（高于6Mpa）
5
1、泵的分类
1、3离心泵的分类：
1、3、1按流体吸入叶轮的方式：单吸式泵、双吸 式泵。
1、3、2按级数：单级泵、多级泵 1、3、3按泵体形式：蜗壳泵、筒形泵 1、3、4按主轴情况：卧室泵、立式泵
6
2、离心泵的结构
2、1：离心泵的结构
叶轮 泵壳 密封装置 平衡装置 传动装置组成
5.停泵后一小时，应盘车一次。 6.需要检修的泵，要在停泵后隔离、冷却、排液，停辅助系统，使泵内压力下降
为零。需置换吹扫的泵必须吹扫干净。确认所有阀门已关闭，并且联系断电。
27
3、离心泵的维护
1.绝对不允许无液体空转,以免零件损坏。 2.必须确保轴承箱油位及油质正常，以防轴承损坏。 3.不允许未灌泵排气即运转泵。 4.启动后在出口阀未开的情况下断流运行一般不应超过1~2分钟。 5.必要时用出口阀调节流量，不可用入口阀调节流量，以免抽空。 6.离心泵操作中应注意节流调节时的影响，导致产生蒸汽，造成噪声及振动，以及化学腐蚀问题。 7.运行泵运转时，备用泵应处于合理的备用状态(通常情况下泵的入口阀应全开,出口阀应关闭,对于高温
的变化；检查封油的情况和端面密封的泄漏情况，察听机泵的运转声音是否正常，检查机泵的振动情况和各运转点的温度上升 情况，若发现电流超负荷或机泵有杂音不正常，应立即停泵查找原因。
泵类培训PPT课件
29
转子泵
转子泵缺点 齿轮泵因为液体是不可压缩的 ，泄漏大,尤其是齿轮端面 和端盖间的泄露最大,压力小 不能够用与高压的场合.而且还 容易引起困油现象 ；螺杆的加工和装配要求较高；泵的性能对 液体的粘度变化比较敏感。
30
叶片泵
一、叶片泵分类： 叶片泵分类： 作用数－－单作用、双作用叶片泵泵 级－－单级、双级叶片泵 可否变量－－定量式、变量式
17
往复泵
一、往复泵定义 利用依靠工作元件在泵缸内作往复运动，使工作容积交替地 增大和缩小，以实现液体的吸入和排出的泵。
18
往复泵
二、往复泵工作原理 当曲柄以角速度ω逆时针旋转时,活塞向右移动,液缸容 积增大,压力降低，吸水池中液体在压力差的作用下克服吸 入管和吸入阀等的阻力损失进入到液缸中.当曲柄转过E点后 活塞向左移动,液体被挤出,液缸体内液体压力急剧增加,在 这一压力作用下吸入阀关闭而排出阀被打开,液缸内液体在 压力差的作用下被排送到排出管路中去.当往复泵的曲柄以 角速度ω不停地旋转时,往复泵就不断地吸入和排出液体。
4
泵的概述
3、转速 指泵轴每分钟转速,单位用r/min，符号用n表示。 4、功率 轴功率N---单位时间内,由原动机传递到泵主轴上的 功率.亦称输入功率. 有效功率Ne----单位时间泵排出口流出的液体从泵中取得 的能量,亦称输出功率. 其值可按下式计算:Ne=ρgQH/1000 kw
5
泵的概述
13
离心泵
四、离心泵的缺点 1、在一般情况下,离心泵启动前需先灌泵或用真空泵将泵内空 气抽出去. 2、液体粘度对泵的性能影响比较大.当液体粘度增加时,泵的流 量扬程、吸程和效率都会显著降低。因此，一般用来输送原油 的离心泵要求所输的油具有一定的温度，以降低油的粘度。 3、离心泵在小流量、高扬程的情况下应用，受到一定的限制。 因为小流量离心泵的泵流道很窄，制造起来困难，同时效率也 很低。因此，修井时用来泵送水泥浆的泵，一般采用往复泵而 不用离心泵。
泵类培训讲义
各类泵及润滑培训交流讲义暨日常使用维护规范各类泵培训讲义一、化工离心泵使用一般要求1化工离心泵启动前检查1.1检查泵壳外部、电机外部及联轴器、机封外部有无物料附着，如有应及时清理，防止物料给从设备外部带来的腐蚀。
但应注意电机外部的物料清理是不能用水冲，防止触电危险。
1.2检查泵各部件有无明显的损坏情况，各处的螺栓是否有松动情况，如有应及时紧固后才能进行下步操作。
1.3对有轴连式的泵，应在启动前检查托架油室的油位是否在规定的范围内，不足应该补加后才能启动。
1.4检查进出口管路有无明显的漏点，发现及时修补或更换。
1.5对于带有自冷却装置的泵，在启动前还须检查冷却系统情况，保证冷却阀门打开，冷却液正常流动。
2.化工离心泵的启动2.1初次启动时，应该先手动盘动电机，检查泵的转向是否正确。
2.2启动泵前全开进口管路的阀门，确保泵内被输送液体灌满，关闭泵出口阀门，启动泵后再打开出口管路阀门，使液体泵出。
2.3化工离心泵运转过程运转过程做好巡检，发现振动、异响和物料泄漏情况立即停车检查原因，故障排除后才能再次启动。
3.化工离心泵的停车需要停车时，首先应关闭泵出口阀门，然后再切断泵运转的电源。
4.化工离心泵使用过程注意事项4.1化工离心泵严禁输送会对泵内部过流部件造成腐蚀的物料。
4.2普通化工离心泵（除自吸泵外的离心泵）在使用前内部必须注满被输送液体，严禁空转。
在使用过程如进口物料异常停止应及时将泵停止运行，严禁空转。
4.3泵在运行过程严禁通过调节进口阀门大小来调节流量，如需调节则可对出口阀门开度进行调节。
4.4泵各部件表面物料要及时清理，否则可能会对泵及电机外壳造成腐蚀，机封外部的物料进入机封内部会造成机封端面、弹簧及O型圈的损坏。
4.5带有自冷却装置的泵在运行过程务必保证冷却系统的有效运行，否则因超温容易烧毁机封。
4.6对于泵内介质易结晶的情况，泵须长期停运时，务必将泵内残夜排净后进行彻底清洗，防止物料腐蚀或析出结晶。

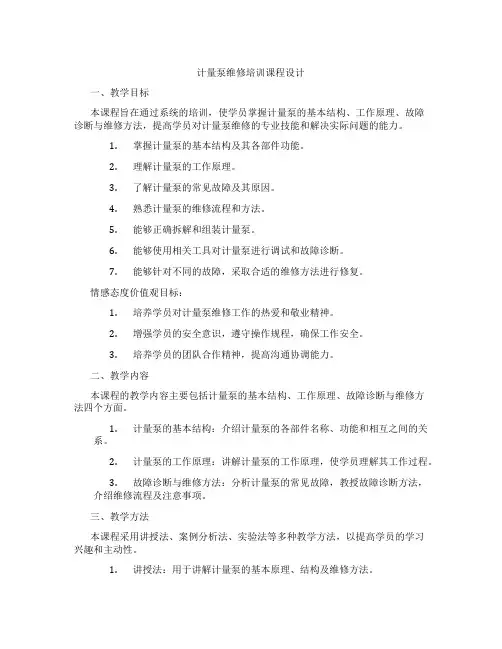

计量泵维修培训课程设计
计量泵维修培训课程设计一、教学目标本课程旨在通过系统的培训，使学员掌握计量泵的基本结构、工作原理、故障诊断与维修方法，提高学员对计量泵维修的专业技能和解决实际问题的能力。
1.掌握计量泵的基本结构及其各部件功能。
2.理解计量泵的工作原理。
3.了解计量泵的常见故障及其原因。
4.熟悉计量泵的维修流程和方法。
5.能够正确拆解和组装计量泵。
6.能够使用相关工具对计量泵进行调试和故障诊断。
7.能够针对不同的故障，采取合适的维修方法进行修复。
情感态度价值观目标：1.培养学员对计量泵维修工作的热爱和敬业精神。
2.增强学员的安全意识，遵守操作规程，确保工作安全。
3.培养学员的团队合作精神，提高沟通协调能力。
二、教学内容本课程的教学内容主要包括计量泵的基本结构、工作原理、故障诊断与维修方法四个方面。
1.计量泵的基本结构：介绍计量泵的各部件名称、功能和相互之间的关系。
2.计量泵的工作原理：讲解计量泵的工作原理，使学员理解其工作过程。
3.故障诊断与维修方法：分析计量泵的常见故障，教授故障诊断方法，介绍维修流程及注意事项。
三、教学方法本课程采用讲授法、案例分析法、实验法等多种教学方法，以提高学员的学习兴趣和主动性。
1.讲授法：用于讲解计量泵的基本原理、结构及维修方法。
2.案例分析法：通过分析实际案例，使学员学会故障诊断与维修。
3.实验法：安排实际操作实验，让学员亲手实践，加深对知识的理解和掌握。
四、教学资源本课程所需教学资源包括教材、实验设备、多媒体资料等。
1.教材：提供权威、实用的计量泵维修教材，作为主要学习资料。
2.实验设备：配备齐全的计量泵实验设备，供学员进行实际操作练习。
3.多媒体资料：制作精美的课件、视频等资料，帮助学员形象直观地理解知识。
五、教学评估本课程的评估方式包括平时表现、作业、考试等方面，以全面、客观、公正地评价学员的学习成果。
1.平时表现：通过观察学员在课堂上的参与度、提问回答等情况，评估学员的学习态度和理解程度。
计量泵最全知识讲解
www.kuosi.top
计量泵最全知识讲解
计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
计量泵也称定量泵或比例泵。
计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。
随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。
计量泵（Meteringpump）也称定量泵或比例泵。
计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。
使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。
使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。
由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。
计量泵的分类
⒈根据过流部分
⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式
⒉根据驱动方式
⑴电机驱动⑵电磁驱动
⒊根据工作方式
⑴往复式⑵回转式⑶齿轮式。
第2讲计量泵
编写： 精馏培训小组 时间： 2011.4.15
上一页
返回本节目录
下一页
第四章 设备及其备件 第二节 机泵设备 第二讲 计量泵
1. 概述 2. 泵的特点 3. 往复泵基本概念 4. 分类和型号 5. 组成及结构 6. 工作原理 7. 主要零部件 8. 泵的正常操作 9. 故障原因和排除措施 10. 计划性维护 11. 致谢词
第四章 设备及其备件 第二节 机泵设备 第二讲 计量泵

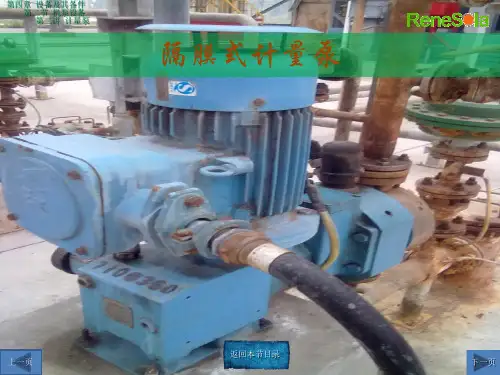

隔膜式计量泵
上一页
返回本节目录
下一页
第四章 设备及其备件 第二节 机泵设备 第二讲 计量泵
计量泵专题
本讲结合我车间具体的计量泵进行讲 解。通过结构、原理一般性操作和故障 的排除介绍，建立起大家对泵的较为全 面的认识。同时，我们还会引入“PM系 统”来管理泵的日常维护。
上一页
返回本节目录
下一页
第四章 设备及其备件 第二节 机泵设备 第二讲 计量泵
计量泵是一种可以满足各种严格 的工艺流程需要，流量可以在0-100% 范围内无级调节，用来输送液体（特 别是腐蚀性液体）一种特殊容积泵。 计量泵也称定量泵或比例泵。计量泵 属于往复式容积泵，用于精确计量的， 通常要求计量泵的稳定性精度不超过 ±1%。要求泵安装在没有很强腐蚀性 空气中。
冲程：活塞在两端点间移动的距离。 冲程容积：活塞往复一次的容积排量。
上一页
12
3
1—泵缸 2—活塞
5
3—活塞杆
4—吸入阀
4
5—排出阀
往复泵装置简图
返回本讲目录
下一页
第四章 设备及其备件 第二节 机泵设备 第二讲 计量泵
② 工作原理 ● 活塞右移时，排出阀关闭， 吸 液阀开启，开始吸液，当活塞移 至右端点时，吸行程结束； ●活塞由右端点向左移时，吸液 阀关闭，排出阀开启，开始排液 ，当活塞移至左端点时，排液行 程结束。
培训体系机泵培训讲义
（培训体系）机泵培训讲义第壹章常见泵类设备结构及原理壹、泵类设备结构及原理泵类设备是工艺流程中重要的设备，它为整个流程提供符合操作参数的介质，是化工、石油装置的重要设备。
且且具有操作简单、维护方便的优点。
泵类设备按照其结构和工作原理可分为叶片泵、容积泵和其他类泵。
叶片泵主要有离心泵、轴流泵。
容积泵主要有柱塞泵、螺杆泵、齿轮泵；其他用泵是壹些比较特殊的泵类设备，例如喷射泵和空气升液泵。
本次只介绍于炼油装置和化工装置中比较常用的离心泵、计量泵和齿轮泵的原理及安装方法；二、离心泵原理及组成：1、离心泵的工作原理：离心泵是叶片泵的壹种，他具有结构简单、操作平稳、易于制造和维修等特点。
驱动壹般采用电动机、蒸汽透平等。
离心泵主要由叶轮、吸入室、排除室组成，液体从吸入管经过吸入室均匀的吸入叶轮。
液体于高速旋转的叶轮（叶片）的作用下产生离心力，将液体排出。
于液体甩出叶轮的同时泵入口处形成低压将入口处的液体源源不断的吸入，形成连续不断的液流。
2、离心泵的分类：按照叶轮级数可分为多级泵和单级泵；按照进液方式可分为单吸式和双吸式；按照泵壳的接缝的剖分方式可分为水平中分式和垂直分段式；按照输送介质分为油泵和清水泵；3、离心泵的主要结构：离心泵主要由转子、泵壳、轴端平衡装置和密封装置组成。
3.1、转子是离心泵转动部分的统称，包括叶轮、轴承、轴套及其他安装于轴上的转动部件。
叶轮是离心泵工作的主要部件，结构形式壹般可分为开式叶轮和闭式叶轮。
低速离心泵普遍使用闭式叶轮，高速离心泵壹般使用开式叶轮。
3.2、泵壳由吸入室和排出室组成。
壹般吸入室有锥管式、半蜗壳式和圆环式组成。
排出式主要有蜗壳式和导叶式。
3.3、轴向、径向力平衡装置，由于结构的特点吸入端的轴向推力会使泵轴向吸入端窜动。
壹般于多级泵采用平衡管平衡轴向力。
径向力平衡装置壹般于结构的设计中进行补偿。
3.4、密封装置是为了保证泵的正常工作状态，于轴于机壳之间安装密封装置。
密封装置根据泵的运输介质壹般油泵采用机械密封，机械密封常见的有弹簧式、波纹管式密封。
隔膜计量泵(工人培训)ppt课件
随着工业领域的快速发展，隔膜计量泵市场需求不断增长，市场 规模持续扩大。
竞争格局日益激烈
国内外企业纷纷进入隔膜计量泵市场，竞争日益激烈，行业整合加 速。
技术创新成为核心竞争力
隔膜计量泵行业技术不断创新，高性能、高可靠性、低能耗的产品 成为市场主流。
新技术、新材料应用前景探讨
新技术应用
提高产品质量
节能环保
通过精确的液体计量，可保证生产工艺的稳 定性和产品质量的可靠性。
采用先进的控制系统和节能技术，可降低能 耗和减少废弃物排放，符合国家节能环保政 策要求。
02
CATALOGUE
隔膜计量泵操作规范
安装与调试流程
安装前准备
调试方法
检查泵体、电机等部件是否完好，准 备安装工具和材料。
危险源辨识与风险评估方法
危险源辨识
识别设备运行过程中可能 存在的危险源，如电气故 障、机械故障、管路泄漏 等。
风险评估
对辨识出的危险源进行风 险评估，确定风险等级和 可能造成的后果。
控制措施
针对评估结果制定相应的 控制措施，如加强设备维 护、定期巡查、配备安全 防护装置等。
事故应急处理措施及演练要求
维修工具使用技巧
01
02
03
04
使用专用扳手拆卸泵头， 避免损坏其他部件。
使用专用清洗剂清洗泵 头和管路，确保清洁无 杂质。
使用专用密封件和隔膜， 确保材质和规格与原件 一致。
使用专用工具进行装配 和调试，确保安装精度 和密封性能。
04
CATALOGUE
隔膜计量泵性能参数与选型建议
性能参数解读及影响因素分析
工作原理
利用驱动机构（如电机或手动）带 动隔膜往复运动，使工作室容积发 生变化，从而实现液体的吸入和排 出。
