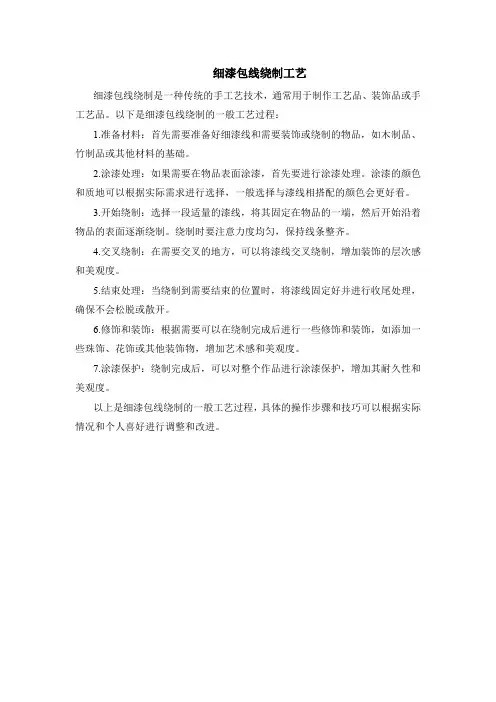

细漆包线绕制工艺
细漆包线绕制是一种传统的手工艺技术，通常用于制作工艺品、装饰品或手工艺品。
以下是细漆包线绕制的一般工艺过程：
1.准备材料：首先需要准备好细漆线和需要装饰或绕制的物品，如木制品、竹制品或其他材料的基础。
2.涂漆处理：如果需要在物品表面涂漆，首先要进行涂漆处理。
涂漆的颜色和质地可以根据实际需求进行选择，一般选择与漆线相搭配的颜色会更好看。
3.开始绕制：选择一段适量的漆线，将其固定在物品的一端，然后开始沿着物品的表面逐渐绕制。
绕制时要注意力度均匀，保持线条整齐。
4.交叉绕制：在需要交叉的地方，可以将漆线交叉绕制，增加装饰的层次感和美观度。
5.结束处理：当绕制到需要结束的位置时，将漆线固定好并进行收尾处理，确保不会松脱或散开。
6.修饰和装饰：根据需要可以在绕制完成后进行一些修饰和装饰，如添加一些珠饰、花饰或其他装饰物，增加艺术感和美观度。
7.涂漆保护：绕制完成后，可以对整个作品进行涂漆保护，增加其耐久性和美观度。
以上是细漆包线绕制的一般工艺过程，具体的操作步骤和技巧可以根据实际情况和个人喜好进行调整和改进。
漆包线制成工艺
漆包线制成工艺
一、漆包线简介
•漆包线的定义
•漆包线的用途
•漆包线的种类
二、漆包线制成工艺的重要性
•漆包线制成工艺对产品质量的影响
•漆包线制成工艺对产品性能的影响
•漆包线制成工艺对产品寿命的影响
三、漆包线制成工艺的工序
3.1 材料准备
•铜线的选择
•漆料的准备
3.2 线材处理
•线材清洗
•线材去氧化处理
3.3 漆料涂覆
•涂覆方法
•涂覆厚度控制
3.4 干燥固化
•固化温度与时间控制
3.5 整形与切断
•漆包线的整形
•漆包线的切断
3.6 线轴包装
•线轴的选择
•线轴包装工艺
四、漆包线制成工艺的常见问题及解决方法
4.1 涂覆不均匀
•原因分析
•解决方法
4.2 漆包层脱落
•原因分析
•解决方法
4.3 漆包线断裂
•原因分析
•解决方法
4.4 固化不充分
•原因分析
•解决方法
五、漆包线制成工艺的改进方向
•制程优化
•设备改进
•材料研发
六、结论
•漆包线制成工艺的重要性
•漆包线制成工艺的工序及注意事项
•常见问题及解决方法
•进一步改进方向
注：以上为漆包线制成工艺文章的提纲，实际编写时需要在每个标题下进行详细的描述和论述。
漆包线工艺技术
漆包线工艺技术漆包线是一种电工导线的制造工艺技术，常用于电力系统、电动机、变压器等领域。
漆包线具有优良的绝缘性能，导电性能好，故而被广泛应用。
下面将详细介绍漆包线的制造工艺技术。
漆包线的制造通常需要经历以下几个步骤：线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等。
首先，线材准备是漆包线制造过程中的第一步。
一般选用优质的电工铜作为导体材料，通过拉丝和绕线机构等设备将铜线拉伸成细丝，并且通过钝化处理，去除铜材表面的氧化物。
接下来是涂漆工艺，漆包线通过将细丝沿着设定的方向流经浸涂槽，使漆液均匀地附着在细丝上。
漆液由漆液槽经过滚筒处理后进入涂漆槽。
漆液槽内的漆液流通过调节槽内温度和硬度，控制漆膜的粘度和流动平衡。
这样可以确保漆膜在细丝表面均匀附着，并且使细丝在经过槽内过程中干燥、保温。
然后是烘干工艺，漆包线在涂漆后需要进行烘干处理。
烘干过程中，通过控制烘箱内的温度和湿度，使漆液在漆包线表面快速干燥。
这样可以保证漆膜紧密附着，并且提高绝缘性能。
接着是编织绕包工艺，将烘干后的漆包线放入编织机器的滚筒内，通过旋转滚筒将编织材料绕包在漆包线上。
编织材料可以是棉纱、聚酯纤维等，通过编织绕包可以提高漆包线的机械强度和抗拉性能。
然后是烘干固化工艺，将编织后的漆包线放入烘箱中进行烘干固化。
在烘干固化过程中，通过控制烘箱内的温度和时间，使漆包线的涂漆层完全固化，保证线材的绝缘性能和机械强度。
最后是检验测试、切割和包装环节。
在制造过程中需要对漆包线进行产品质量检验和测试，如外观检查、导电性能测试、绝缘性能测试等。
合格的漆包线经过切割和包装后可以出厂销售。
综上所述，漆包线的制造工艺技术包括线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等步骤。
这一系列步骤的合理操作和控制能够确保漆包线的质量和性能达到要求，从而满足各种电工应用的需求。
现代生产中漆包线的生产工艺流程
现代生产中漆包线的生产工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!现代生产中漆包线的生产工艺流程一、概述现代生产中漆包线广泛应用于电子电器、汽车、航空航天等领域，是一种重要的导线材料。
论我国漆包线发展趋势
论我国漆包线发展趋势
随着国家经济的发展和人们对产品质量要求的提高，我国漆包线行业也在不断发展壮大。
目前，我国漆包线市场需求巨大，主要应用于电力、机械、电子、通讯、交通等领域。
未来我国漆包线发展趋势主要有以下几方面：
1. 生产技术的不断创新和提高。
随着科技的不断进步，我国漆包线生产技术将会不断创新和提高，使产品的质量和性能达到更高的水平。
2. 产品多样化和专业化。
市场需求不断变化，漆包线行业将会越来越注重产品的多样化和专业化，根据不同领域和应用需求开发出具有特殊性能的漆包线产品。
3. 产业链的全面升级和整合。
漆包线行业不仅需要提高产品质量，还需要在原材料、制造、销售和服务等方面进行整合，加强产业链的协作和竞争力。
4. 绿色环保化生产。
随着人们对环境保护的重视，漆包线生产将会更加注重绿色环保，采用更加环保的材料和生产工艺，减少对环境的污染。
5. 进一步开拓国际市场。
中国的漆包线已经成为全球领先的生产国之一，在未来将进一步拓展国际市场，提高产品的出口比例和国际竞争力。
总之，我国漆包线发展的未来充满机遇和挑战，需要不断探索和创新，加快产业升级和转型，努力打造具有国际竞争力的漆包线行业。
漆包线生产工艺流程
漆包线生产工艺流程
《漆包线生产工艺流程》
漆包线是一种由金属线芯包覆着绝缘漆的电线。
它被广泛应用于电机、变压器、发电机等电气设备中。
漆包线的生产工艺流程主要包括线芯制备、绝缘处理、涂漆和烘烤四个步骤。
首先是线芯制备。
生产漆包线的线芯通常采用铜或铝制成，首先需要将金属材料拉拔成所需的直径，然后经过清洗和除油处理，以确保表面光滑干净。
接下来是绝缘处理。
在绝缘处理过程中，将绝缘漆涂覆在金属线芯表面。
这既可以采用浸涂法，也可以采用喷涂法。
浸涂法是将金属线芯浸泡在漆液中，然后提升并旋转，使漆料均匀涂覆在表面。
而喷涂法则是将漆料喷涂在金属线芯表面，通过旋转使漆料均匀覆盖。
接着是涂漆。
在涂漆过程中，需要确保漆料均匀地附着在金属线芯表面，以保证绝缘效果。
同时，为了增加漆包线的机械强度和耐磨性，通常还会在外层进行一层包覆。
最后是烘烤。
将涂漆后的线芯送入烘烤炉中进行烘烤，使漆料在一定的温度下迅速固化。
这样可以确保漆料与金属线芯充分结合，形成坚固的绝缘层。
以上就是漆包线生产的主要工艺流程。
通过这些步骤，金属线芯可以被绝缘漆包覆，确保了电气设备的安全可靠运行。
耐高温绝缘涂层漆包线生产技术
耐高温绝缘涂层漆包线生产技术
耐高温绝缘涂层漆包线生产技术是一种用于制造具有抗高温性能
的电线电缆的技术。
该技术主要是采用高温耐受材料对电线电缆进行
涂覆加工，以提高电线电缆在高温环境下的耐受性能。
通常所使用的
涂层材料是绝缘聚合物材料，如聚酰亚胺、聚醚酮等。
在涂覆加工后，涂层形成一层绝缘保护层，可以防止电线电缆在使用过程中发生电感、电磁干扰等问题。
具体生产技术主要包括以下步骤：
1.原材料准备：选用高温耐受材料，如聚酰亚胺等，并进行加工
处理；
2.设计制定生产方案：根据所选用的材料、要求生产出符合质量
要求的耐高温绝缘涂层漆包线；
3.涂覆加工：采用专业的涂布设备，对电线电缆进行涂覆加工，
形成一层绝缘保护层；
4.质量检测：对生产出的电线电缆进行质量检测，确保其符合技
术要求；
5.包装出厂：符合质量要求的耐高温绝缘涂层漆包线进行包装，
并出厂销售。
以上就是耐高温绝缘涂层漆包线的生产技术，这一技术在电力工业、交通运输等领域都有广泛的应用。
漆包线 生产工艺
漆包线生产工艺
漆包线是由绝缘层和导电层组成的一种电线，广泛应用于电子和电气设备中。
它的生产工艺主要包括：原材料准备、绝缘层制备、导电层制备、绝缘处理、包覆和绕线等步骤。
首先，原材料准备是生产漆包线的第一步。
主要原材料包括铜线、绝缘漆、导电漆等。
铜线是漆包线的导电层，绝缘漆和导电漆则是绝缘层的材料。
其次，绝缘层制备是漆包线生产的重要步骤之一。
将绝缘漆均匀地涂覆在铜线上，形成一层绝缘层。
绝缘漆的厚度和涂覆均匀性对漆包线的绝缘性能和质量有重要影响。
导电层制备是另一个重要的步骤。
导电漆被涂覆在绝缘层上，形成一层导电层。
导电层的作用是为漆包线提供导电性能，使其能够传输电流。
绝缘处理是为了进一步提高漆包线的绝缘性能。
通过烘烤、固化等工艺，使绝缘层和导电层之间形成牢固的化学结合，提高漆包线的耐温性和耐磨损性。
接下来是包覆工艺。
将覆有绝缘层和导电层的铜线通过包覆机进行包覆，形成一个整体的线材。
包覆材料通常是由PVC、PE、PTFE等材料制成，具有良好的绝缘性能和机械强度，保护绝缘层和导电层不受损坏。
最后是绕线工艺。
利用自动绕线机将包覆好的铜线绕在导线芯
上，形成一个平整的线绕。
绕线工艺的合理性直接影响着漆包线的电气特性和机械性能。
总结起来，漆包线的生产工艺主要包括原材料准备、绝缘层制备、导电层制备、绝缘处理、包覆和绕线等步骤。
每个步骤都是相互关联、相互依赖的，只有各个环节都经过严格控制和检验，才能保证漆包线的质量和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漆包线生产工艺及技术的新进展凌春华，李福（上海电缆研究所，上海200093）摘要：介绍了国内外漆包线厂商如何采用先进的漆包线生产设备，加强工艺技术改进和控制对周围环境的污染，以及在产品质量和生产率提高、生产成本降低等方面所取得的进展。
关键词：漆包线；生产设备；制造工艺；环境保护；进展中图分类号：TM245.1文献标识码：A文章编号：1672-6901（2010）02-0001-04New Developments in the Manufacturing Process and Technology for Enamel WiresLING Chun-hua ，et al（Shanghai Electric Cable Research Institute ，Shanghai 200093，China ）Abstract ：This paper presents how the enamel wires manufacturers at home and abroad improve the manufacturing process and control environmental pollution by using advanced production facilities and the achievements made in the improvement in product quality and productivity as well as in reduction in production costs.Key words ：enamel wire ；enameling machine ；manufacture process ；environment protect ；development收稿日期：2009-09-10作者简介：凌春华（1942－），男，教授级高级工程师..0引言近年来在漆包线行业中，除了变频电机用耐电晕漆包线正在兴起外，新品种出现并不多，其主要原因是目前没有开发出新型的高聚物材料。
因此近40年来，漆包线漆的新品种开发也很少，大多在改性方面做些工作。
另外一个原因是现有漆包线的品种（从A 级、E 级、F 级、H 级、200级、220级、240级等）基本上已能满足市场需求。
因此，大多数漆包线生产厂家在质量提高及成本降低等方向展开了激烈竞争，主要表现在生产中采用先进的设备，提高工艺控制技术及控制污染等方面，使漆包线生产技术提高到一个新的台阶。
1漆包线涂漆工艺及设备的改进（1）拉丝—漆包联合作业普遍采用。
国外漆包线生产厂普遍采用拉丝工艺与漆包涂漆工艺串联起来生产漆包线，其主要有以下优点：①拉丝—漆包联合作业时，拉丝方向与涂漆方向相同，导线表面不会形成倒刺，有利于涂漆质量提高；②拉丝—漆包要同步，拉丝速度比单拉时要低，这使铜线的延伸率获得了提高，改善了漆包线的柔软性；③进线规格减少，从而减轻了拉丝工序的压力，降低了生产成本；④进线规格大，放线容量大，减少了换盘次数，不但减轻了工人劳动强度，而且漆包线连续的长度可大幅度增加，从而提高了产品质量稳定性。
（2）漆包机向高速发展。
漆包机的涂漆速度不断提高，例如MAG 公司的HEX-5型卧式漆包机，DV （diameter velocity ，即直径和速度的乘积）值高达250。
漆包机的速度提高，不但产量提高了，而且单位产量的电能消耗降低了很多，最多时可降低电能40%左右。
图1为漆包线涂漆工艺的能耗和DV 值关系。
从图中可以看出，提高DV 值可使能耗下降，这种影响对于小规格产品更为显著。
图1DV 值与能耗的关系（3）大容量放线及收线。
采用拉丝—漆包联合，1500 2000kg ，收线盘容量每轴（盘）可达400kg（见表1）。
这无论对漆包线的生产者和使用者都感到方便和满意，因为提高了生产效率，降低了耗损。
表1漆包机大容量收线情况（4）自动换盘收线。
由于高速生产漆包线，收线时人工换盘已不可能，普遍采用了自动换盘系统，可达到定长、定重量收线，使漆包线每轴容量一致，便于用户使用。
（5）增加涂漆道数。
为了高速度生产漆包线，采取了每次涂漆量少、挥发快、增加涂漆道数的方法，例如：HES-3漆包机可涂35道漆（DV=110）；HESF-4漆包机可涂24道漆（DV=150）；VET375漆包机可涂17道漆（DV=130）。
增加涂漆道数可使漆包线的漆包层均匀性及击穿电压值提高，针孔数减少。
（6）采用模具涂漆。
用模具法涂漆具有质量稳定、降耗、节能、增效等优点，因此，越来越多被广大漆包线企业所认同及采用。
（7）采用恒温、循环、过滤、自动补加溶剂及定量系统和管道供漆系统。
漆的粘度随季节而变化，将影响涂漆质量，所以国外漆包机箱都有加热恒温系统。
为了长期保持漆的纯净，在循环计量泵供漆时，回路中增加过滤装置及补加溶剂系统，使涂漆质量和上漆量始终保持恒定，从而保证了漆包线的漆膜质量的一致性。
采用密封的涂漆装置、管道供漆、废气回收利用等均可以减少车间气味，保护周围的环境。
（8）使漆包炉催化燃烧热风循环系统更加高效节能。
漆包炉的设计获得了更加合理及进一步改进，使溶剂充分燃烧，热量充分利用，废气排放更加干净（含碳量小于10mg/cm3），从而使单位产量电能消耗大幅度降低，例如MAG公司在设计中增加了后续燃烧装置，在排废前再装一个催化器，进行二次催化燃烧，确保溶剂得到充分燃烧干净，排出的尾气热能进行再利用。
（9）复合涂层漆包线及其漆包机的应用日益发展。
国外二涂层、三涂层的复合漆包线已获得普遍应用，国内复合漆包线也日益得到了发展。
为此，复。
不同炉温烘焙的复合漆包线，例如自粘性漆包线、耐冷媒复合漆包线、变频电机用耐电晕漆包线和自润滑漆包线等。
（10）改进表面涂润滑剂的装置。
虽然自润滑漆包线漆已研制成功，但应用很少，目前国内外绝大多数生产厂仍使用涂润滑剂的方法来润滑漆包线表面，润滑剂及涂覆装置也得到不断改进。
国外MAG 公司等开始采用模具或计量仪器来控制涂润滑剂，使漆包线表面润滑剂含量控制在合乎用户要求的范围内，而且均匀一致。
（11）采用电脑控制漆包机及生产车间的生产。
国外漆包机发展趋势是用电脑控制各个工序参数，如退火炉及催化燃烧热风循环炉各部位温度、拉丝—漆包速度、漆层厚度、在线监测各种数据及各种报警装置等，开发的软件使生产线能按不同品种、不同工艺运转，并且通过电脑监控生产车间的所有漆包机，进行半自动化生产，从而减少生产人员，降低了成本，提高了生产效率。
（12）普遍采用在线监测装置。
为了使漆包线生产过程中质量得到及时控制，国外漆包机上普遍装有在线监测装置。
国内也有部分厂家增加了部分在线监测装置，主要有：①外径在线检测，确保漆包线外径尺寸一致，例如用激光测径仪连续测量外径；②粒子在线检测，确保涂漆均匀；③高压和低压针孔（漆膜连续性）在线检测，以保证漆膜质量；④其他如增加断线报警、裸线报警、超温报警、漆位报警等在线检测辅助装置。
有的厂家在生产线上还装有电视监视系统，观察各关键部分的运行情况。
2环保技术的进展目前漆包线行业用漆中有三分之二是有毒溶剂，因此，必须进行改进。
目前除了在催化燃烧、热风循环烘烤不断改进之外，还对其他无（少）公害漆包工艺技术进行研发并取得了如下的一些进展：（1）高固体含量漆的应用。
在漆包线制造行业，最终的目标是完全不用有毒溶剂，但在目前往往采取通过提高漆的固体含量和降低粘度，来达到节约部分溶剂的目的，即在制漆时减少有机溶剂甲酚及二甲苯的用量，也就是提高漆的固体含量。
通过10多年的努力，目前可把原有漆的固体含量提高5% 20%，达到35% 50%。
例如：日本生产的E-；Dr.Beck公司生产的TerefecF60固体含量已达60%。
高固体含量漆，因粘度提高了，通常要用模具法涂漆，以及漆槽采取加热保温等措施。
高固体含量漆不仅节约溶剂，而且也可节约能源、减少涂漆毛毡消耗，目前已被各国普遍采用。
上海电缆研究所研制成功固体含量达到50%的聚酯漆，之后也相继研制成功高固体含量35%的改性聚酯漆、聚酯亚胺漆，也引进了国外高固体含量35% 40%的各种漆包线漆。
但有很多厂家，因线规格多、批量小、穿模困难等原因未被采用。
可喜的是，近年来采用模具涂漆工艺，高固体含量漆的应用已日益增多。
（2）低毒溶剂漆的应用。
在现阶段另一种途径就是设法改进漆的制造配方及工艺，用低毒溶剂来代替甲酚及二甲苯等，常用的有乙二醇醚类（R-OC2H4OH）、二乙二醇醚类（R-OC2H4OC2H4OH）、N-甲基吡咯烷酮等。
由于这类溶剂不能很好地溶解目前现有的配方工艺制造的漆基树脂，因此必须重新设计配方及工艺，使其既能被溶解达到高固体含量，又具有不高的粘度，也不降低漆包线漆膜性能，这具有一定的技术难度。
Dr.Beck公司已开发成功F级改性聚酯及H级聚酯亚胺等品种的低毒溶剂漆包线漆，已批量生产，不足之处是成本比用甲酚及二甲苯的漆高，但为了减少毒性对人体的侵害，这种投资是值得的。
国内也试制成无甲酚聚酯漆包线漆，采用醇醚类溶剂，性能良好。
（3）水溶性漆的应用。
因有机溶剂有毒性及易燃易爆性，为此设法用水做溶剂来制备漆包线漆。
国内外开展了不少研究，很多化学家对水溶性树脂的合成工作进行深入的研究，主要的难度在于既要把溶解于甲酚及二甲苯的漆基树脂改成能溶解于水的高分子，又要使涂成的漆包线的机械性能、电性能、耐化学等性能保持原有指标。
上海电缆研究所经过多年研究，克服种种难题，先后研制成功水溶性聚酯电泳漆、水散体聚酯漆及水溶性聚酯亚胺漆，取得良好社会效果。
我国也引进了Dr.Beck公司的水溶性聚酯亚胺漆包线漆的制造技术，但因其在水溶性方面的高分子合成用原材料成本较高，使其造价也很高了；另一方面，水的汽化热比有机溶剂高，这使漆包线烘干时耗能也较高，出线速度慢，导致漆包线生产成本提高，因而难以推广，但随着人们对环境保护问题日益迫切需要解决，该方法将会为人们所重视。
（4）无溶剂漆的应用。
为了彻底消除公害，最法、挤出树脂法、粉末硫化床涂敷法等新工艺：①热熔树脂法的应用。
制成的漆基树脂不加溶剂，常温下是固态，加热到180ʎC左右才能变为可以涂线的液态。
由于树脂长期加热易固化，所以要解决树脂的配方问题，使之在180ʎC左右不固化，而在烘炉中高温下才固化。
我国从德国Dr.Beck公司引进了这种产品制造技术（但该树脂中仍含有10%的有机助溶剂）。
采用这种方法必须增加一套树脂熔融加热模具涂漆装置；其次，在品种上，主要是局限于聚酯亚胺等个别产品；另外，由于漆层均匀性控制难，只能涂制大规格的漆包线。
②挤出树脂法的应用。
现有的漆包线传统制法都是“漆液—多道涂线—烘干固化”的工艺模式，主要是在漆层很薄的情况下进行，以保证漆层的均匀性及减少针孔。
