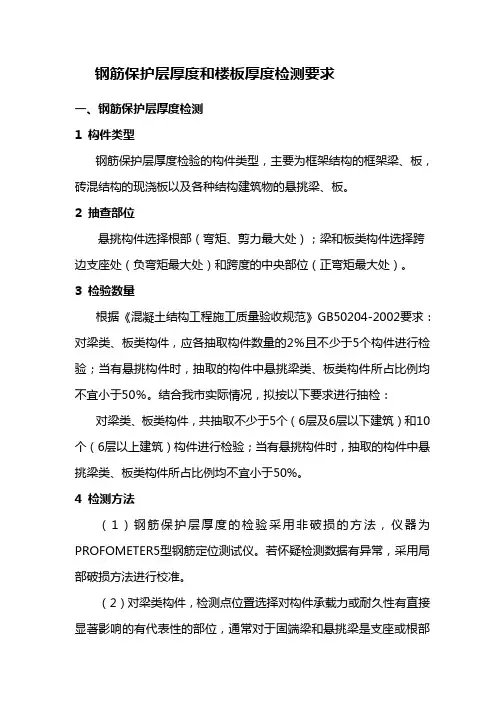

混凝土中钢筋保护层厚度和楼板厚度检测要求
钢筋保护层厚度和楼板厚度检测要求一、钢筋保护层厚度检测1 构件类型钢筋保护层厚度检验的构件类型，主要为框架结构的框架梁、板，砖混结构的现浇板以及各种结构建筑物的悬挑梁、板。
2 抽查部位悬挑构件选择根部（弯矩、剪力最大处）；梁和板类构件选择跨边支座处（负弯矩最大处）和跨度的中央部位（正弯矩最大处）。
3 检验数量根据《混凝土结构工程施工质量验收规范》GB50204-2002要求：对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。
结合我市实际情况，拟按以下要求进行抽检：对梁类、板类构件，共抽取不少于5个（6层及6层以下建筑）和10个（6层以上建筑）构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
4 检测方法（1）钢筋保护层厚度的检验采用非破损的方法，仪器为PROFOMETER5型钢筋定位测试仪。
若怀疑检测数据有异常，采用局部破损方法进行校准。
（2）对梁类构件，检测点位置选择对构件承载力或耐久性有直接显著影响的有代表性的部位，通常对于固端梁和悬挑梁是支座或根部处的上部负弯矩钢筋，对于梁受正弯矩部分，对全部下排纵向受力钢筋的保护层厚度进行检验；对板类钢筋，嵌固板和挑檐板检验选择支座或根部的上部负弯矩钢筋，简支板或预制板检测跨度中央的底部正弯矩钢筋。
板中钢筋不再每根逐一检查，而只查有代表性的6根，不检查连续6根钢筋，而间隔在不同位置处抽检，以使检查结果有一定的代表性。
对每根钢筋，在有代表性的部位验证测量1点。
二、楼板厚度检测方案1 构件类型楼板厚度检验的构件类型，主要为各种结构类型建筑物的混凝土现浇楼面板。
2 抽查部位随机抽取建筑物中有代表性的自然间，抽取时侧重于活荷载较大部位的楼面板以及跨度较大的板。
3 检验数量根据《混凝土结构工程施工质量验收规范》GB50204-2002的要求，对板应按有代表性的自然间抽查10％，且不少于3间，对大空间结构，板可按纵横轴线划分检查面，抽查10％，且均不少于3面。

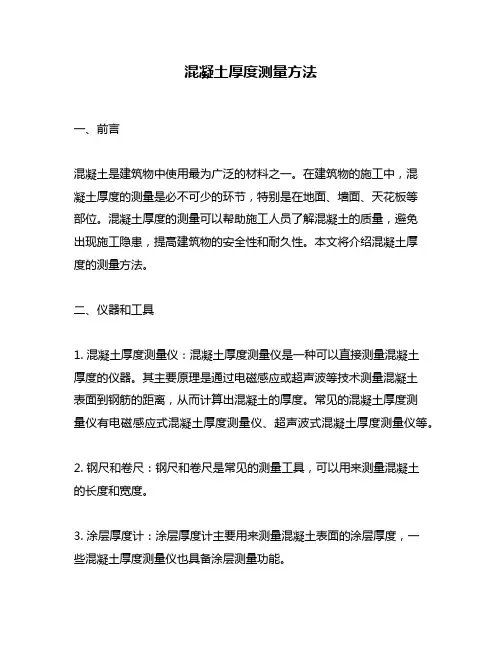

混凝土厚度测量方法
混凝土厚度测量方法一、前言混凝土是建筑物中使用最为广泛的材料之一。
在建筑物的施工中，混凝土厚度的测量是必不可少的环节，特别是在地面、墙面、天花板等部位。
混凝土厚度的测量可以帮助施工人员了解混凝土的质量，避免出现施工隐患，提高建筑物的安全性和耐久性。
本文将介绍混凝土厚度的测量方法。
二、仪器和工具1. 混凝土厚度测量仪：混凝土厚度测量仪是一种可以直接测量混凝土厚度的仪器。
其主要原理是通过电磁感应或超声波等技术测量混凝土表面到钢筋的距离，从而计算出混凝土的厚度。
常见的混凝土厚度测量仪有电磁感应式混凝土厚度测量仪、超声波式混凝土厚度测量仪等。
2. 钢尺和卷尺：钢尺和卷尺是常见的测量工具，可以用来测量混凝土的长度和宽度。
3. 涂层厚度计：涂层厚度计主要用来测量混凝土表面的涂层厚度，一些混凝土厚度测量仪也具备涂层测量功能。
4. 混凝土采样器：混凝土采样器可以用来采集混凝土样品，进行混凝土质量检测。
三、混凝土厚度测量前的准备工作1. 确定测量位置：在进行混凝土厚度测量前，需要确定测量位置。
通常情况下，混凝土厚度测量需要在混凝土表面清晰可见的地方进行。
2. 清理测量表面：在进行混凝土厚度测量前，需要清理测量表面，将表面上的灰尘、污垢等清除干净。
3. 检查测量仪器：在进行混凝土厚度测量前，需要检查测量仪器的电池电量、传感器是否正常等，确保测量精度和安全性。
四、使用电磁感应式混凝土厚度测量仪进行测量1. 打开电磁感应式混凝土厚度测量仪的电源开关，并进行自检。
2. 将混凝土厚度测量仪的传感器放置在混凝土表面上，使其与混凝土表面垂直接触。
3. 等待混凝土厚度测量仪的显示屏上显示出混凝土厚度数值。
4. 移动混凝土厚度测量仪的传感器，进行多个位置的测量，以确保测量结果的准确性。
5. 将测量结果记录在测量记录表中，以备后续使用。
五、使用超声波式混凝土厚度测量仪进行测量1. 打开超声波式混凝土厚度测量仪的电源开关，并进行自检。
钢筋保护层厚度及现浇混凝土板厚检测作业指导书
扬州市江都区建筑工程质量检测中心钢筋保护层厚度及现浇混凝土板厚检测作业指导书控制编号分发号：钢筋保护层厚度及现浇混凝土板厚检测作业指导书文件控制状态：□受控□非受控文件持有者姓名：持有者接收日期：年月日前言根据扬州市江都区建筑工程质量检测中心《质量手册》和《程序文件》要求，为保证本公司检测室检验人员在不同时间检验方法、过程的一致性，实现检验结果的重现性、准确性和可信性，依据现行相关标准制定本检验实施细则。
本细则编制遵照《混凝土结构工程施工质量验收规范》 GB 50204—2015,《混凝土中钢筋检测技术规范》JGJ/T 152-2008等标准的规定和本中心的程序文件，仪器操作规程的规定编写。
本室所有检测人员在检验过程中必须严格按照本检验细则执行。
本检测实施细则由负责起草。
本检测实施细则批准人：1、检测项目1.1钢筋保护层厚度1.2现浇混凝土楼板厚度2、检测依据《混凝土结构工程施工质量验收规范》 GB 50204—2015《混凝土中钢筋检测技术规范》JGJ/T 152-20083、测点布置3.1钢筋保护层厚度（1）检测的结构部位，应由质量监督站检测科选定；（2）对非悬挑类，应各抽取构件数的2%且不少于5个构件进行检验；（3）对悬挑梁，应抽取构件构件数量5且不于10个构件检测；当悬挑梁少于10个时，应全数检测验；（4）对对悬挑板，应抽取构件构件数量10且不于20个构件检测；当悬挑板数量少于20个时，应全数检测验；（5）对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量3点；（6）对悬挑梁、板构件，测受拉钢筋的保护层时应清除混凝土表面的杂物，并用磨石将表面浮浆等不平整处打平。
3.2现浇混凝土楼板厚度（1）检测的结构部位，应由质量监督站检测科选定；（2）梁、柱应抽取构件数量1%，且不少于3个构件；（3）墙、板应按有代表性的自然间抽取1%，且不少于3个构件；（4）层高应按有按有代表性的自然间抽取1%，且不少于3个构件。
混凝土质量检验安全操作规程
混凝土质量检验安全操作规程混凝土质量检验是工程施工中重要的一环，它可以确保混凝土的质量和工程的安全性。
为了保证混凝土质量检验的安全和准确性，需要制定一套规程并进行有效的操作。
以下是混凝土质量检验安全操作规程，总共约2000字。
一、检验人员的安全要求1. 检验人员必须熟悉混凝土质量检验的相关标准及规程，并具备相关专业知识和技能。
2. 检验人员必须佩戴安全帽、安全鞋、手套等个人防护用品，并严禁穿着敞开鞋或穿着不符合工作要求的服装。
3. 检验人员要保持良好的个人卫生习惯，如洗手、清洁工作服等。
4. 检验人员要严格遵守现场的安全规定，如禁止吸烟、禁止随意触摸设备等。
5. 检验人员要了解紧急疏散的逃生通道和安全出口，并遵守现场的应急预案。
二、试验设备的安全操作1. 试验设备必须经过检查和维护后方可使用，发现设备异常情况要及时报修。
2. 在操作试验设备前，必须了解其使用方法和注意事项，并严格按照要求进行操作。
3. 在试验过程中，必须严格按照试验安全操作规程进行操作，不得随意更改试验参数和方法。
4. 在试验设备使用完毕后，要及时清理、归位，并进行日常维护工作，保持设备的正常运转。
三、试样制备的安全操作1. 在试样制备前，必须了解试样制备的要求和操作方法，并检查试样制备设备的完好性。
2. 在试样制备过程中，必须严格按照制备方法和工艺要求进行操作，不得使用破损的模具和试验设备。
3. 制备试样时，应注意防范可能产生的危险因素，如防止切割机、振动台等设备造成的伤害。
4. 制备完毕的试样，应标明相应的标识，如试样编号和制备日期，以便后续的试验操作。
四、试验操作的安全要求1. 在试验前，必须了解试验的目的、方法和注意事项，并进行试验设备的预热和校准操作。
2. 在试验过程中，必须严格按照试验方法和操作规程进行操作，不得进行违反规定或危险的操作。
3. 在试验设备运行过程中，要保持设备周围的工作区域整洁，并清理试验设备上可能存在的杂物。
楼板厚度检测实施细则
宁波市xx建材测试有限公司NHJC-JX-XX-XXXX楼板厚度检测作业指导书编制：年月日审核：年月日批准：年月日受控状态：分发号：楼板厚度检测实施细则一、适用范围：本方法适用于非破损方法和局部破损方法检测现浇楼板厚度。
二、编制依据《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)《城市桥梁工程施工与质量验收规范》CJJ2-2008《宁波市区建筑工程混凝土结构实体检测规定》三、仪器设备1、局部破损方法：冲击钻、游标卡尺、支撑装置。
2、非破损方法：楼板测厚仪。
四、检测前的准备工作根据实际情况，调查下列情况：1、工程名称、监理单位、施工单位；2、构件名称、数量及混凝土类型、强度等级；3、施工模板、混凝土浇筑、养护情况及浇筑日期等；4、必要的设计图纸和施工记录（确认待检构件与图纸对应）；五、检测过程1、对选定的楼板，应在图纸上予以确认。
2、测点的布置：每块板抽检5个点，其中4个测点分别设在板跨的1/4纵横交点处，另一个测点设在板中央。
以进门第一个点为1号测点，按顺时针方向至板中央连续编号。
3、对于局部破损方法，利用冲击钻在测点处钻孔，钻孔应在检测时进行，不得预先钻孔，利用支撑装置在楼板底部的测点处固定，检测人员在楼板顶面用游标卡尺测量测点处的楼板厚度。
4、对于非破损方法，使用楼板测厚仪在测点处检测楼板厚度。
六、检测结果的判定现浇楼板厚度的允许偏差为+8mm、-5mm，现浇楼板厚度的合格点率为80%及以上可判为合格。
七、检测结果的处理原则按《宁波市区建筑工程混凝土结构实体检测规定》进行。

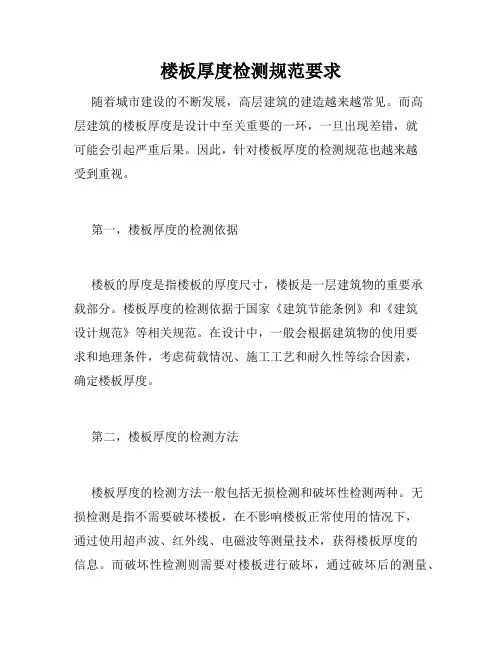

楼板厚度检测规范要求
楼板厚度检测规范要求随着城市建设的不断发展，高层建筑的建造越来越常见。
而高层建筑的楼板厚度是设计中至关重要的一环，一旦出现差错，就可能会引起严重后果。
因此，针对楼板厚度的检测规范也越来越受到重视。
第一，楼板厚度的检测依据楼板的厚度是指楼板的厚度尺寸，楼板是一层建筑物的重要承载部分。
楼板厚度的检测依据于国家《建筑节能条例》和《建筑设计规范》等相关规范。
在设计中，一般会根据建筑物的使用要求和地理条件，考虑荷载情况、施工工艺和耐久性等综合因素，确定楼板厚度。
第二，楼板厚度的检测方法楼板厚度的检测方法一般包括无损检测和破坏性检测两种。
无损检测是指不需要破坏楼板，在不影响楼板正常使用的情况下，通过使用超声波、红外线、电磁波等测量技术，获得楼板厚度的信息。
而破坏性检测则需要对楼板进行破坏，通过破坏后的测量、观察等手段，获得楼板厚度信息。
两种检测方法各有优缺点，需结合实际情况选择合适的检测方法。
第三，楼板厚度检测的规范要求楼板厚度的检测需符合国家相关规范要求。
如《建筑结构检测技术标准》、《城市房屋保修技术指南》等，将楼板检测视为一项高品质、高精度的技术。
其中，楼板厚度检测应使用国家或行业认可的专用仪器。
并通过计算平均值、标准偏差等统计方法，获得精确可靠的检测结果。
检测报告中应注明所测量楼板厚度值、计算结果和测量不确定度等信息，以便设计人员进行合理调整。
第四，楼板厚度检测的应用在楼板施工后，厚度检测应及时进行。
如检测结果显示楼板已经超厚，则说明浇筑时过量使用了混凝土，影响了建筑物的荷载能力。
相反，如果楼板过薄，则可能会影响楼板的承载能力。
因此，楼板厚度检测在检验楼板的质量、保护建筑物安全方面都有着不可替代的作用。
总之，楼板厚度检测规范要求应得到充分的重视，对于一个高层建筑来说，楼板是支撑整个建筑的重要支柱。
因此，及时、准确的楼板厚度检测是确保建筑物安全、稳定性的关键。
混凝土中超声波测厚技术规程
混凝土中超声波测厚技术规程一、前言超声波测厚技术是一种非常重要的检测手段，在工业生产和科学研究中有着广泛的应用。
其中，在混凝土中超声波测厚技术的应用，在工程建设和维护保养中，有着不可忽视的重要性。
因此，本文将详细介绍混凝土中超声波测厚技术的具体流程和注意事项。
二、设备准备1. 超声波测厚仪：选择合适的超声波测厚仪，需要考虑测量深度、测量精度、频率等因素。
2. 探头：根据混凝土的不同情况，选择合适的探头。
例如，对于平整表面的混凝土，可选择直探头；对于不平整表面的混凝土，可选择斜探头。
3. 聚乙烯薄膜：用于保护探头和混凝土表面。
三、操作流程1. 清洁混凝土表面：使用清洁工具，将混凝土表面进行清洁，确保表面干净、平整。
2. 贴上聚乙烯薄膜：将聚乙烯薄膜贴在混凝土表面上，确保探头和混凝土表面不会直接接触。
3. 安装探头：将探头安装在超声波测厚仪上，并将探头与混凝土表面贴合。
4. 开始测量：按下超声波测厚仪上的测量按钮，开始进行混凝土中超声波测厚。
5. 测量结果处理：将测量结果记录下来，并进行处理，得出最终的测量值。
6. 数据分析：根据测量结果进行数据分析，判断混凝土的状态和健康状况。
四、注意事项1. 清洁混凝土表面需要使用干净的清洁工具，避免混凝土表面受到污染或划伤。
2. 聚乙烯薄膜需要贴合牢固，并且不能有气泡或者皱褶，以保证探头和混凝土表面不会直接接触。
3. 安装探头需要仔细调整位置，确保探头与混凝土表面贴合紧密。
4. 测量过程中需要保持超声波测厚仪和探头的稳定，避免在测量过程中出现抖动或者移动。
5. 测量结果需要记录下来，并进行处理，以便进行数据分析和后续操作。
6. 测量结果需要进行数据分析，判断混凝土的状态和健康状况，以便进行后续的维护和保养工作。
五、总结混凝土中超声波测厚技术是一种非常重要的检测手段，在工程建设和维护保养中有着广泛的应用。
通过清洁混凝土表面、贴上聚乙烯薄膜、安装探头、开始测量、测量结果处理和数据分析等步骤，可以获得准确的测量结果，并判断混凝土的状态和健康状况，以便进行后续的维护和保养工作。
楼板检测操作规程(参考Word)
第三章混凝土预制构件结构性能检测1 总则1.0.1 混凝土预制构件结构性能检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204—2002）》（DBJ14-026-2004）、混凝土结构设计规范（GB50010-2002）、混凝土结构试验方法标准（GB50152-92）1.0.2 为确保混凝土预制构件结构性能检测的质量，正确评价混凝土预制构件的结构性能，统一混凝土预制构件结构性能的检测方法，特制定本规程。
1.0.3 本规程适用于工业与民用建筑和一般构筑物的混凝土预制构件的结构性能检测。
1.0.4 在执行本规程时，还应符合现行国家标准《建筑结构荷载规范》（GB50009-2001）以及其它有关标准、规范的规定。
2 术语、符号2.1 术语2.1.1 混凝土结构以混凝土为主制成的结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。
2.1.2 预应力混凝土结构由配置受力的预应力钢筋通过张拉或其他方法建立预加应力的混凝土制成的结构2.1.3 荷载效应由荷载引起的结构或结构构件的反应例如内力变形和裂缝等2.1.4 荷载效应组合按极限状态设计时为保证结构的可靠性而对同时出现的各种荷载效应设计值规定的组合2.1.5 基本组合承载能力极限状态计算时永久荷载和可变荷载的组合2.1.6 标准组合正常使用极限状态验算时对可变荷载采用标准值组合值为荷载代表值的组合2.1.7 准永久组合正常使用极限状态验算时对可变荷载采用准永久值为荷载代表值的组合2.2 符号0γ —— 结构重要性系数；0u γ —— 构件的承载力检验系数实测值；[]u γ —— 构件的承载力检验系数允许值；η —— 构件的承载力检验修正系数，根据现行国家标准《混凝土结构设计规范》GB50010-2002按实配钢筋的承载力计算确定； 0s a —— 在正常使用短期荷载检验值下，构件跨中短期挠度实测值；[]s a —— 短期挠度允许值；[]fa —— 受弯构件的挠度限值，按现行国家标准《混凝土结构设计规范》GB50010-2002确定； k M —— 按荷载标准组合计算的弯矩值；q M —— 按荷载准永久组合计算的弯矩值；θ ——考虑荷载长期作用对挠度增大的影响系数，按现行国家标准《混凝土结构设计规范》GB50010-2002确定；c s a —— 在正常使用短期荷载检验值下，按实配钢筋确定的构件短期挠度计算值（mm ），按现行国家标准《混凝土结构设计规范》GB50010-2002确定；0cr γ —— 构件的抗裂检验系数实测值，即试件的开裂荷载实测值与荷载标准值（均包括自重）的比值； []cr γ ——构件的抗裂检验系数允许值； pc σ —— 由预加力产生的构件抗拉边缘混凝土法向应力值，按现行国家标准《混凝土结构设计规范》GB50010-2002确定； γ —— 混凝土构件截面抵抗矩塑性影响系数，按现行国家标准《混凝土结构设计规范》GB50010计算确定；tk f —— 混凝土抗拉强度标准值；ck σ —— 由荷载标准值产生的构件抗拉边缘混凝土法向应力值，按现行国家标准《混凝土结构设计规范》GB50010计算确定；0max ,s w —— 在正常使用短期荷载检验值下，受拉主筋处的最大裂缝宽度实测值[]max w —— 构件检验的最大裂缝宽度允许值，按下表（3.2.6-1）取用0t a —— 全部试验荷载作用下构件跨中的挠度实测值0qa —— 外加试验荷载作用下构件跨中的挠度实测值 o ga —— 构件自重和加荷设备产生的跨中挠度实测值 0b a —— 从外加试验荷载开始至构件出现裂缝的前一级荷载为止的外加荷载产生的跨中挠度实测值0m v —— 外加试验荷载作用下构件跨中的位移实测值0201,v v —— 外加试验荷载作用下构件左右端支座沉陷位移的实测值g M —— 构件自重和加荷设备重产生的跨中弯矩值b M ——从外加试验荷载开始至构件出现裂缝的前一级荷载为止的外加荷载产生的跨中弯矩值；3 仪器设备3.1 量测仪表3.1.1 混凝土预制构件结构性能检测用的量测仪表，应符合精度要求，并应定期进行校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现浇混凝土楼板厚度检测
1、适用范围
楼板厚度检验的构件类型，主要为各种结构类型建筑物的现浇混凝土楼板厚度。
2、依据标准
《建筑结构检测技术标准》（GB/T50344-2004）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
3、抽查部位
随机抽取建筑物中有代表性的自然间，抽取时侧重于活荷载较大部位的楼面板以及跨度
较大的板。
4、检测数量
根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）8.3.2 条，按楼层、结构缝
或施工段划分检验批。
同一检验批，对墙、板，应按有代表性的自然间抽查10%，且不少于3间。
对大空间结构，板可按纵横轴线划分检查面，抽查 10％，且均不少于3面。
对选定的楼面板，抽取不少于 5 个测区进行检验。
每个单位工程抽测数量不应少于 3 个楼板及 3 个梯板的构件。
5、现场测厚步骤
5.1 测点布置
现场测试前，应了解所检测的楼号，确定单元号，并在要测厚的楼板上布置测点位置，对每个测点依次编号（每楼号顺序编号，或每单元顺序编号）。
5.2 仪器连接、开机和设置
仪器连接：用信号线连接DJLC-A主机和接收信号探头。
测楼底板时，发射探头加装加长杆2—3根。
注：信号线插头为自锁式插头，插连线时将信号线插头的红点与小探头插头的红点对齐后插入即可。
拔下时用手捏住插头根部的螺纹处直接拔出即可，切勿左右旋转或用力拉线，否则造成探头内部线路损坏，导致仪器无法使用。
开机：按仪器开/关键，仪器打开，屏幕显示，“大地公司”数秒钟后，进入等待测试状态（注意，这时发射探头还没开机）。
设置：开机后，仪器处于等待测试状态，光标位于“查看清除传输”区。
按选项键，楼号：×××位置出现闪烁光标“▬”，按“↑”、“↓”键增减数字，按“←”、“→”键移动光标，输入要检测的楼号后，按选项键光标“▬”移动到单元号：××××，用“↑”、“↓”键增减数字，“←”、“→”键移动光标，输入要测试的单元号。
按选项键，光标移动到测点号：××××位置，用“↑”、“↓”、“←”、“→”键输入起始测点号，按确定键。
输入楼号、单元号和测点号后，则完成了仪器的设置。
5.3 测厚方法
楼板厚度测定
打开发射探头电源开关，举起探头置于楼板底面预先布置的测点上，探头顶面紧贴楼板底面。
接收探头位于楼板顶面，这时接收探头位于发射探头上方某范围内，按仪器
测试键，如果屏幕上厚度显示位置出现“？？？”，说明接收探头距发射探头上方位置较远。
如图中①的位置，移动探头进行扫描，移动过程中，屏幕上显示出厚度值时（<350mm）说明探头已位于发射探头上方直径50cm的范围内，如图中②的位置。
把探头紧贴楼板顶面，在左右慢慢移动探头，使屏幕上厚度值逐渐减小，直到找
到最小值的位置，则该位置正好位于发射探头正上方，图中③的位置，显示的厚度值即为该测点的楼板厚度。
按确定键贮存，该测点测厚完成，测点号自动顺序增加，进入下一个测点。
把发射探头移动到下一测点。
重复过程。
直到全部测点完成。
6、评定结果
截面尺寸允许偏差：+8mm，-5mm，且最大偏差不能超过验收规范的允许偏差的2 倍。
