材料热力学
由于渗碳过程中碳原子的扩散仅发生在至工件 表面一定深度之内，心部碳浓度始终保持不变， 因此这种扩散可视为在半无限长物体中的扩散。
此问题的边界条件为
t >0, x =0, =0, C = Cs
x=∞, =∞, C = C1
将此边界条件代入式(10-14) C
DA
DB
dX A dx
(10-26)
再将式(10-26)代入式(10-24)得达肯方程
J A 总
X BDA
X
A
DB
dCA dx
D
dCA dx
JB 总
X BDA
X
A
DB
dCB dx
D dCB dx
(10-27)
互扩散系数 本征扩散系数
10.1.3.3 D随C改变时扩散方程的解
对于间隙扩散，由于扩散系数随浓度变化较小， 因而假定扩散系数为常数不会引起很大的误差。
从另一角度看，单位时间内体积元中扩散物质的 积存量又可用浓度随时间的变化来描述，即
(C A dx) C Adx
t
t
(10-6)
由(10-5)和(10-6)得到
C J
t
x
(10-7)
C J (D C ) (10-8) t x x x
10.1.2.1 无限长物体中的扩散
设A、B分别表示两根很长、且截面相同的均匀固溶 体合金棒。A浓度为C1 ，B的浓度为C2 ，且C2 > C1 。 将A、B两合金棒对焊在一起制成扩散偶，并使焊合 面垂直于x轴(棒的轴线)，其所在位置取为坐标原点 (x=0)。
此时，感兴趣的不是C与x，t的关系，而是利用实
测的C-x关系及扩散第二方程求得给定时间不同浓 度的扩散系数。
采用变量代换将(10-29)转化为单变量方程。
C t
x
D
C x
D
2C x2
D x
C x
设C=C()，D=D()， x t ，于是有
C dC dC C dC 1 dC t d t 2t d x d x t d
引入误差函数后，对于无限长扩散偶的情况，第二扩 散方程的解可写为
C C1 C2 C1 C2 erf ( )
2
2
C1 C2 C1 C2 erf x
2
2
2 Dt
(10-16)
C C1 C2 C1 C2 erf ( )
2
2
C1 C2 C1 C2 erf x
2
2
2 Dt
若初始浓度为0，例如对纯铁渗碳，方程可简化 为
C Cs 1 erf
2
x Dt
(10-19)
10.1.3 柯肯达尔效应与达肯方程
10.1.3.1 柯肯达尔效应
对于间隙固溶体中溶质原子的扩散来说，仅考虑一个组元 扩散的处理是可行的；但在处理代位固溶体的扩散问题时， 溶质原子与溶剂原子的扩散都必须加以考虑。
总
CB
vm
vD
B
CBvm
J
B
(10-22)
由菲克第一定律得到
JA
DA
dC A dx
JB
DB
dCB dx
(10-23)
将式(10-23)代入式(10-22)得
J A 总
C Avm
DA
dC A dx
J B 总
CBvm
DB
dCB dx
(10-24)
假定在扩散过程中各处单位体积的摩尔数保持不
✓ 当扩散偶的一侧不存在原始浓度时，如C1=0，则(10-
16)式为
C
C2 2
1 erf
2
x Dt
(10-17)
10.1.2.2 半无限长物体中的扩散
低碳钢工件渗碳处理是扩散原理在工业生产中 应用的实例。
设低碳钢工件原始含碳量为C1，在渗碳气氛中 将其加热至奥氏体相区某一温度(如930℃)进行 渗碳处理。
D：扩散系数，m2/s，它的物理意义，在数值上 等于əC/əx =1时的扩散通量。
C：扩散组元的体积浓度，单位kg/m3或体积原子 数m-3
əC/əx（dC/dx）：扩散组元浓度沿X方向的变化 率--浓度梯度
负号：扩散方向与梯度方向相反，扩散由高浓度 区向低浓度区进行。
扩散第一定律的应用
将一个由纯铁制成的空心圆柱体置于炉子的恒 温区进行加热保温，并在圆柱体内通入渗碳气 体，圆柱体外通脱碳气体，这样碳原子就会从 圆柱体内壁渗入而从圆柱体外表面逸出。
第十章 扩散
10.1 稳态扩散和非稳态扩散的经典理论
固态材料中的扩散虽然比气体和液体中的慢，但 也控制着固态材料中的一些重要物理化学过程。
合金成分均匀化、钢的化学热处理、金属的扩散 焊接等与扩散有关
从浓度变化角度来定义固体中的扩散： 稳态扩散—扩散过程中各点的浓度不随时间改变 非稳态扩散—扩散过程中各点的浓度随时间变化
再积分得
C Ae2 d B 0
(10-14)
根据边界条件
x ,
2
x Dt
, C C2
可以得到
x ,
2
x Dt
, C C1
C2
Ae 2 d B A
0
2
B
C1
Ae 2 d B A
0
B
2
上式利用了高斯误差积分
e2 d
0
2
由上可解A与B
d
x
)
1 4Dt
d 2C
d2
将式(10-11)与(10-12)代入式(10-9)
dC D 1 d 2C 2t d 4Dt d 2
d 2C
d 2
2
dC
d
(10-11) (10-12)
(10-13)
令P=dC/d，则有dP/P=-2 d ，积分得
P dC Ae 2
d dC Ae 2 d
先通过作图法求曲线斜率， 然后求面积 再求扩散系数
10.2 扩散的微观机制
晶体中的原子在其点阵位置上不停的进行热振动，并 且可能在某一时刻因具有较高能量而脱离平衡位置跃 迁到相邻的其他平衡位置。
正是1 原子跃迁频率与扩散系数
沿扩散方向考虑间距为的两个相邻晶面1和2，其面 积均为1，如下图所示。
D dC q
dr 2 rlt
q
D(2 lt)
dC dr
D(2 lt)
dC dInr
r
(10-4)
q
D(2 lt )
dC dr
D(2 lt )
dC dInr
r
式中l，t为已知值，q可以通过测定由炉内流出 的脱碳气体中碳的增量求得，故只要测出沿圆
柱体横截面不同r处的碳浓度，做出C-lnr曲线便 可求得扩散系数D。
如果扩散系数不随浓度变化，C与lnr的关系是线 性的；如果扩散系数随浓度变化，C与lnr的关系 不是线性的。
10.1.2 菲克第二扩散定律及应用
在菲克第一扩散定律的基础上利用扩散物质质量平衡原理
定律表达式
C (D C ) t x x
(10-8)
当D为常数时
三维情况下
C t
D
2C x 2
A C1 C2 , B C1 C2
2
将A与B代入式(10-14)得
C C1 C2 C1 C2 2 e 2 d (10-15)
2
2
0
上式中
2 e 2 d
0
定义为误差函数，记为erf(),
该函数具有如下性质：
erf(0)=0;
erf(∞)=1;
erf (-)= - erf ( )。 其他不同 值所对应的erf() 值可查误差函数表。
v总= vm +vD
(10-20)
若扩散组元的体积浓度为Ci，原子的扩散速度为vi， 则扩散通量Ji可写成
Ji = Ci vi
(10-21)
根据(10-20)和(10-21)，二元系A, B两组元各自 相对于观察者的扩散通量分别为
JA 总 CA vm vD A CAvm J A
J
B
变，则应有(JA)总= -(JB)总 ，由此得
vm
CA
CB
DA
dCA dx
DB
dCB dx
(10-25)
设c为单位体积的摩尔数；XA和XB分别表示A、 B两组元的摩尔分数，则有XA + XB =1， CA=cXA, CB=cXB,将其代入式(10-25),得
vm
DA
dX A dx
DB
dX A dx
Ae2 d B
求得两积分常数分别为
0
A
2 C1
Cs
,
B
Cs
扩散第二方程的解为
C
Cs
Cs
C1 erf
2
x Dt
(10-18)
C Cs Cs C1 erf
2
x Dt
对指导实际生产中的化学热处理很有意义。如果 渗碳过程中规定了渗层厚度x及该处的浓度C，则 可估算出渗碳所需要的时间。
x (c)
单位时间内扩散物质流入体积元的质量(或原子数）
=J1A 单位时间内扩散物质流出体积元的质量(或原子数）
=J2A 单位时间内扩散物质在体积元内积存的质量（或原
子数）=J1A-J2A 由于体积元很小，所以
J2A
J1A
(JA) x
dx
J1A
J x
Adx
J1A
J2A
J x
Adx
(10-5)
将此扩散偶加热至足够高的温度保温，溶质原子在浓 度梯度的作用下将进行扩散。
由于合金棒很长，且固态下原子扩散很慢，因此在扩散 过程中棒两端的浓度不受影响而保持恒定

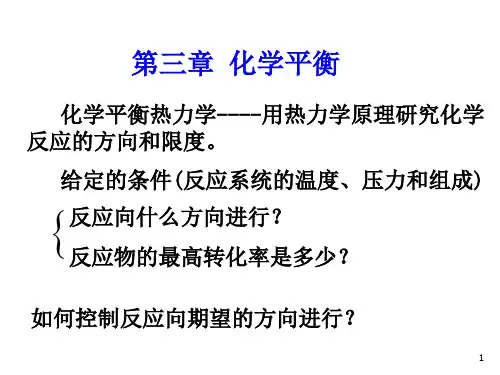

材料热力学课件-第三章-1
9
△rGm = △rGm (T) + RTlnΠ (pB/p) νΒ
平衡时， △rGm = 0, 所以有
△rGm (T) = - RTlnΠ (pB/p) νΒ
定义：K
(T
)
def
exp
r Gm RT
或
K
(T
)
def
exp
B
B
T
B
RT
10
所以有： K(T ) pB / p B
33
TiO2(s)+2C(石墨)+2Cl2(g) = TiCl4(g)+2CO(g) 解: rGm(1000K) = ∑fGm(B,1000K)
=( - 637.6 -2×200.2+764.4) kJmol-1 = -273.6 kJmol-1
34
K(1000K) =exp[- rGm(1000K) /RT] =exp[273600Jmol-1/(8.3145×1000 Jmol-1)] = 1.96×1014
(3)虽然等温方程是由理想气体反应推导出来的， 但是，它可以用于任意化学反应，如纯凝聚系 统的反应。在用于纯凝聚系统的反应时，J不 是用分压，而是用浓度或活度表示。
29
/ K
K
p
pB
p
B
平衡态
r
Gm
RT
ln
K
p
RT
ln
J
p
实际应用此方程解决有关平衡问题
J p
pB,g
B,g
p
任意态
K
(T
)
def
exp[
(a
A
b
B
y
Y
材料热力学(三大定律)要点
说明任意可逆过程的热 温商的值决定于始终状态，
而与可逆途径无关，这个热
温商具有状态函数的性质。 任意可逆过程
Clausius根据可逆过程的热温商值决定于始终态而与可逆 过程无关这一事实定义了“熵”（entropy）这个函数，用符 号“S”表示，单位为： J K 1
设始、终态A，B的熵分别为 SA 和 SB，则：
1.0 mol R ln 2 5.76 J K 1
非等温过程中熵的变化值
1、 物质的量一定的可逆等容、变温过程
S
T2
nCV ,m dT T
T1
2、 物质的量一定的可逆等压、变温过程
S
T2
nC p ,m dT T
T1
热力学第二定律的本质和熵的统计意义
热力学第二定律的本质
则有
Q Q <0 T T i I, AB i R, B A
Q S A SB T i R, B A
Q SB SA T i I, AB
或
B Q SAB 0 A T I
解法1
22.4 V2 S (O 2 ) nR ln 0.5R ln V1 12.2
0.5 mol 0.5 mol O 2 (g) N 2 (g)
22.4 S (N 2 ) 0.5 R ln 12.2
22.4 nR ln 2 > 0 mix S S (O2 ) S (N2 ) nR ln 12.2
SAB
B Q T A I
如AB为可逆过程
Q S A B T i R,A B
S是状态函数，在确定的始、终态间，ΔS为定值，与过程是否 可逆无关。但过程的热温商之和与过程是否可逆有关。若可逆则过程 的热温商之和等于ΔS；若过程不可逆则过程的热温商之和小于ΔS。
热力学第二定律(材料)
Q1 Q 2 + =0 T1 T2
所以任意可逆循环的热温商的总和等于零。 所以任意可逆循环的热温商的总和等于零。即，
∫
δQ r
T
= 0
§2.3 熵的概念
根据任意可逆循环热温商的公式：
∫( T
B
δQ
)R = 0
可分成两项的加和：
A δQ δQ ∫A ( T ) R1 + ∫B ( T ) R 2 = 0
解决过程的 方向和限度
{
1。寻找自然界自发过程方向性的共同因素 。 2。热功转化的方向性所决定（第二定律） 。热功转化的方向性所决定（第二定律） 3。从热功转化的关系（热机）中寻找决 。从热功转化的关系（热机） 定过程方向的状态函数X 定过程方向的状态函数
热机：系统经过一个循环， 热机：系统经过一个循环，从环境中吸取热并将 其转化为功；反之，即为制冷机。 其转化为功；反之，即为制冷机。
自发变化的共同特征 —— 不可逆性
§ 2.2 热力学第二定律
克劳修斯（ 克劳修斯（Clausius）的说法：“不可能把热从低 ）的说法： 温物体传到高温物体，而不引起其它变化。 温物体传到高温物体，而不引起其它变化。” 开尔文（ 开尔文（Kelvin）的说法：“不可能从单一热源取 ）的说法： 出热使之完全变为功，而不发生其它的变化。 出热使之完全变为功，而不发生其它的变化。” 奥斯特瓦德( 奥斯特瓦德(Ostward)表述：“第二类永动机是不可 )表述： 能造成的” 能造成的”。 （第二类永动机：从单一热源吸热使之完全变为功而 第二类永动机： 不留下任何影响。） 不留下任何影响。）
例如1气缸中理想气体作等温膨胀时， 例如1气缸中理想气体作等温膨胀时，气体从恒温 热源吸收的热量就可以全部用来对外做功（ 热源吸收的热量就可以全部用来对外做功（即从单 一热源吸热作功），但气体 发生了变化！ 一热源吸热作功），但气体p、V发生了变化！ ），
材料热力学_热力学基本原理
• • 恒容热容：在不发生相变与化学变化、恒容、不做非 体积功的情况下体系每升高1度体系所需吸收的热量:
dQ U Cv dT V T V
•
• •
在不发生相变与化学变化的情况下，温度由T1升高至 T2所引起的内能变化为：
U Cv dT
T1
• •
•
与内能和焓一样，Gibbs自由能与Helmholtz自由能也没有绝对值 Gibbs自由能与Helmholtz自由能的变化可以由焓变、熵变、内能的 变化求出来 对于等温反应： G H TS
F U TS G H S T T F U S T T
材料热力学什么是材料热力学材料热力学是热力学基本原理在材料设计制备与使用过程中的应用包括相平衡相图热力学相变热力学等相图反映的是物质的存在状态而热力学反映的是物质所包含的能量而能量是物质状态变化的起因与因此相图与热力学有非常密切的关系目前材料热力学主要内容是相图或相平衡热力学本课程包括热力学基本原理回顾热力学在冶金材料过程中的应用相平衡热力学与相图计算相图与合金设计热力学基本原理回顾平衡状态
热力学第二定律及其相关基本概念
• 化学反应过程中生成物的熵的总和减去反应物 熵的总和即化学反应的熵变。 • 在不做非体积功的情况下，对于可逆过程有：

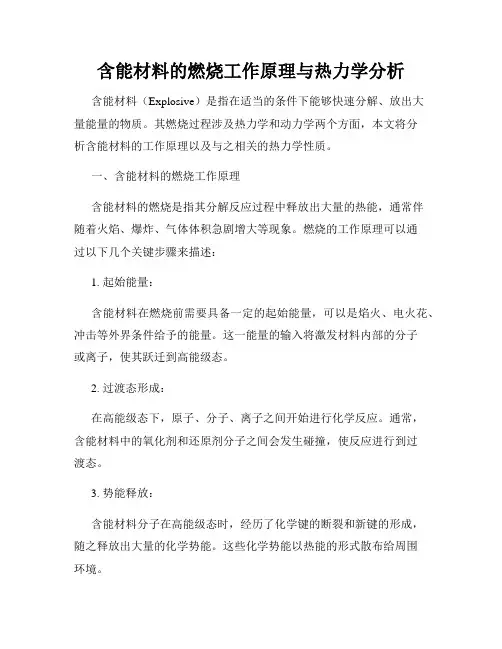

含能材料的燃烧工作原理与热力学分析
含能材料的燃烧工作原理与热力学分析含能材料（Explosive）是指在适当的条件下能够快速分解、放出大量能量的物质。
其燃烧过程涉及热力学和动力学两个方面，本文将分析含能材料的工作原理以及与之相关的热力学性质。
一、含能材料的燃烧工作原理含能材料的燃烧是指其分解反应过程中释放出大量的热能，通常伴随着火焰、爆炸、气体体积急剧增大等现象。
燃烧的工作原理可以通过以下几个关键步骤来描述：1. 起始能量：含能材料在燃烧前需要具备一定的起始能量，可以是焰火、电火花、冲击等外界条件给予的能量。
这一能量的输入将激发材料内部的分子或离子，使其跃迁到高能级态。
2. 过渡态形成：在高能级态下，原子、分子、离子之间开始进行化学反应。
通常，含能材料中的氧化剂和还原剂分子之间会发生碰撞，使反应进行到过渡态。
3. 势能释放：含能材料分子在高能级态时，经历了化学键的断裂和新键的形成，随之释放出大量的化学势能。
这些化学势能以热能的形式散布给周围环境。
4. 其他反应过程：燃烧反应可能伴随其他反应过程，如生成气体、挥发物的释放等。
这些过程进一步增加了燃烧反应的复杂性。
二、热力学分析热力学是研究能量转化和能量流动规律的学科。
对含能材料燃烧过程进行热力学分析可以揭示其能量转化和反应性能。
1. 热力学基础：以爆炸反应为例，爆炸冲击波的产生源于含能材料中的化学能转化为热能，使介质气化扩张形成高温高压气体。
热力学第一定律描述了能量守恒原则，即系统得到的热释放等于材料内部的热能增加以及周围介质的热态增加。
而热力学第二定律则描述了能量转化的方向性，包括熵的变化和能量的流动。
2. 爆炸反应的特征：爆炸反应包含了内能变化、生成物的物质组成变化、体积急剧增大以及压力增加等特征。
通过热力学分析，可以计算爆炸反应的热效应（焓变）、熵变、生成物的热力学性质等。
3. 爆炸热力学参数的计算：爆炸热力学参数包括反应热（ΔH）、熵变（ΔS）和自由能变（ΔG）。
这些参数可以通过实验测定或者理论计算得到。

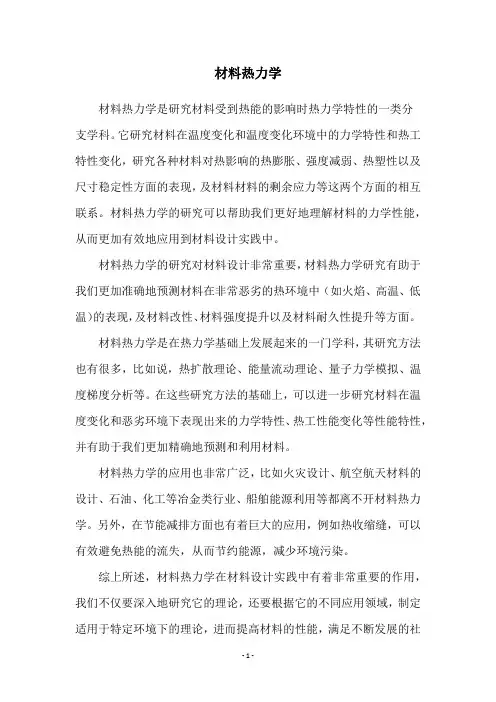

材料热力学
材料热力学
材料热力学是研究材料受到热能的影响时热力学特性的一类分
支学科。
它研究材料在温度变化和温度变化环境中的力学特性和热工特性变化，研究各种材料对热影响的热膨胀、强度减弱、热塑性以及尺寸稳定性方面的表现，及材料材料的剩余应力等这两个方面的相互联系。
材料热力学的研究可以帮助我们更好地理解材料的力学性能，从而更加有效地应用到材料设计实践中。
材料热力学的研究对材料设计非常重要，材料热力学研究有助于我们更加准确地预测材料在非常恶劣的热环境中（如火焰、高温、低温）的表现，及材料改性、材料强度提升以及材料耐久性提升等方面。
材料热力学是在热力学基础上发展起来的一门学科，其研究方法也有很多，比如说，热扩散理论、能量流动理论、量子力学模拟、温度梯度分析等。
在这些研究方法的基础上，可以进一步研究材料在温度变化和恶劣环境下表现出来的力学特性、热工性能变化等性能特性，并有助于我们更加精确地预测和利用材料。
材料热力学的应用也非常广泛，比如火灾设计、航空航天材料的设计、石油、化工等冶金类行业、船舶能源利用等都离不开材料热力学。
另外，在节能减排方面也有着巨大的应用，例如热收缩缝，可以有效避免热能的流失，从而节约能源，减少环境污染。
综上所述，材料热力学在材料设计实践中有着非常重要的作用，我们不仅要深入地研究它的理论，还要根据它的不同应用领域，制定适用于特定环境下的理论，进而提高材料的性能，满足不断发展的社
会需求。
虽然材料热力学发展至今，已经经历了几个世纪，但它还有很多有趣的内容可以深入研究，并演变出许多新的应用领域。
材料科学中的热力学原理
材料科学中的热力学原理热力学是研究热与能的关系，以及物质在热与能的作用下发生的变化的一门学科。
热力学原理在材料科学中具有非常重要的作用，可以帮助我们更好地理解材料的性质与行为。
1. 热力学基础热力学的基本概念包括状态、过程、热量、功、内能、焓等。
状态是指物质所处的各种热力学参数的集合，如温度、压力、体积等；过程是指物质从一种状态到另一种状态的变化；热量是指物质与其周围环境之间的热传递；功是指物质与其周围环境之间的功传递；内能是指物质所具有的分子内部的能量；焓是指物质所具有的分子内部能量和与周围环境交换的能量之和。
在材料科学中，我们常常需要研究材料的热力学性质，如材料的热容、热传导性能、相变等。
这些性质的研究需要基于热力学原理的基础。
2. 材料热力学性质材料的热力学性质包括热容、热扩散系数、热传导率、膨胀系数、相变等。
这些性质对于材料的应用具有非常重要的影响。
热容是指材料单位质量（或单位体积）的温度变化所吸收的热量。
它反映了材料存储热量的能力。
对于大多数材料来说，随着温度的升高，热容也会逐渐增大。
热扩散系数是指材料中热量传递速度的快慢。
它受到材料的结构和温度等因素的影响。
对于热敏材料来说，热扩散系数通常较低。
热传导率是指单位时间内单位面积的热量传递。
它同样受到材料的结构和温度等因素的影响。
对于金属等导热性能较好的材料来说，热传导率通常较高。
膨胀系数是指材料的体积在温度变化时相应的变化量。
通常情况下，随着温度的升高，材料的膨胀系数也会逐渐增大。
相变是指材料在一定条件下由一个相变为另一个相的过程。
对于材料科学来说，相变是一个非常重要的研究方向。
相变的研究可以帮助我们了解材料的结构和性质，从而更好地控制和改进材料的性能。
3. 应用举例热力学原理在材料科学中具有广泛的应用，下面以热处理和相变为例进行说明。
热处理是指对材料进行加热或降温的过程，以改变材料的结构和性质。
热处理技术在材料科学中具有非常重要的应用，可以用来改变材料的硬度、塑性、耐磨性等性质。
材料热力学【精品课件】
3.2 自由能和温度的关系6
过冷度
△T=(Te－T) 过冷度不大
△H(Te)与 △H(T)相差不 大(Cp改变很 小)
近似
GT H T TS
S
T
Te T
dH T
T Te
dH Te
H Te
m
G
T
H
T
T
T
是增加，直至平衡态
dS Qrev / T dS Q / T
2.2 熵的统计概念
熵作为体系“混乱程度”的量度
统计力学假设体系的平衡态只是各种可能 微观态中的最可几态。
S 玻耳兹曼公式（熵的一般表达式） k ln
表达体系的熵值和它内部粒子混乱度Ω之间 的定量关系。在一定的总能量U、体积V和 粒子数n时，体系的混乱度越大，熵值越大。 当呈最可几态（ Ω最大 ），熵值最大，即 体系的平衡态。
1.4 标准态
标准态： 1个大气压，研究温度下的稳定状态。 SGTE(Scientific Group Thermodata Europe) 组织使用SER（stable element reference） 标准态，规定在1×105 Pa 的压力下 ， 298.15K时元素的稳定结构为标准态。
第二章 热力学第二定律和第三定律
dA
Fdx W
W F l l dx F l dA dA
F dyn / cm
可逆过程
l
du Q W
Q TdS
du TdS dA
W dA
G H TS
材料基础-第七章热力学及其相图x
（a＋β )片状共晶 400 × 图7－9 Pb-Sn 二元合金的共晶显微组织 图中黑色为Pb的 a相，白色为Sn的β相 , a 相、β相呈片层状相间分布，称片层状共晶。
3）合金III的结晶过程（wsn＝50％） 合金III的成分在M、E点之间，称为亚共晶 合金。图7-10为其冷却曲线及组织变化。 当缓冷到 1 点时，结晶出一次晶 a 相，温度 在1、2点之间为匀晶反应。温度降到2点共晶温 度tE时，液相L具有共晶成分E，发生共晶反应。 共晶反应后的组织为a+(a＋β)共晶。 随温度下降，a相成分沿MF线改变，此时匀 晶和共晶中的a相都要析出βII，室温组织为 a+(a ＋β)共晶＋β II ，显微组织见图7－11。 图中黑色粗大树枝状组织为一次晶a相，粗 黑色间的白色颗粒状组织为二次晶 βII ，其余黑 白相间部分为共晶组织(a＋β)共晶。
(7－1) 式表示，自由度越小，平衡共存相就 越大。 自由度f 为零时，(7－1)式变为： P＝C＋2 （7－2）
再压力给定去掉一个自由度,(7－2)式变为 :
P＝C＋1
（7－3）
表明系统中平衡相数最多比组元数多一个
一元系：C＝1,P＝2，最多二相平衡共存。
例如，纯Fe结晶时，同时存在的平衡共存相 仅为液相和固相。
7.2 相图建立的基本方法
1.相图 相图是用图解方法描述在平衡条件下相的 状态和转变与成分、温度、压力的相互关系。 相图有二元相图、三元相图和多元相图。 二元相图是相图的基础，应用最广泛。通 过相图分析，可以了解： (1)不同条件下材料的相转变及相平衡的状态; (2)预测材料的性能; (3)为新材料研制提供依据。
共晶反应完成后，在温度下降过程中，a 固溶体和 β 固溶体分别沿 MF 线和 NG 线不断变化， 合金II从a相中析出二次晶βII，从β相中析出二 次晶aII，可用杠杆定律计算。 由于aII和βII量小，在组织中不易分辨，一 般不予区别。 所以，合金II在结晶过程中的反应为共晶 反应＋二次析出，其室温组织为(a＋β)共晶， 其形态见图7－9。
热力学知识：热力学在材料学中的应用
热力学知识：热力学在材料学中的应用热力学是一门研究能量转化和传递的学科，并且在物质的特性和行为方面有着广泛的应用。
在材料科学领域，热力学可以被用来解释材料的热性能、相变行为和稳定性，为材料的设计和优化提供基础和指导。
本文将探讨热力学在材料科学中的应用，重点介绍在材料热性能、相变行为和稳定性方面的研究和应用，以及热力学在材料设计和工程中的作用。
一、热力学在材料热性能方面的应用热力学在材料热性能方面的应用主要包括热容、热导率、热膨胀系数等物理性质的研究和预测。
通过热力学原理，可以对材料的热性能进行分析和预测，为材料的选用和应用提供依据。
1.热容在材料科学中，热容是材料的重要物理性质之一。
热容表示单位质量的材料在温度变化时吸收或释放的热量。
热力学原理可以用来解释材料的热容特性，并且可以通过热力学模型和实验数据来预测材料的热容值。
热容的研究为材料在热工艺和热力学性能方面的应用提供了理论基础。
2.热导率热导率是材料在热传导过程中的性能参数，也是材料的重要热性能指标之一。
热力学原理可以用来理解和预测材料的热导率，从而指导材料的选择和应用。
通过热力学的研究，可以优化材料的热导率，提高材料的热传导性能。
3.热膨胀系数材料的热膨胀系数是材料在温度变化时长度、体积等尺寸参数的变化率。
热力学原理可以用来解释材料的热膨胀特性，并且可以通过热力学模型和实验数据来预测材料的热膨胀系数。
热膨胀系数的研究为材料在温度变化环境下的应用提供了重要参考。
二、热力学在材料相变行为方面的应用在材料科学领域，相变行为是材料特性和性能的重要研究对象。
热力学可以被用来解释材料的相变行为，包括固液相变、固固相变、固气相变等，为材料相变行为的预测和控制提供理论和方法支持。
1.固液相变固液相变是材料在温度变化时从固态向液态转变的过程。
热力学可以用来解释材料的固液相变行为，包括相变温度、相变焓等热力学参数的计算和预测。
固液相变的研究为材料在热处理和加工过程中的相变行为提供了理论依据。
