电流表指针偏转问题

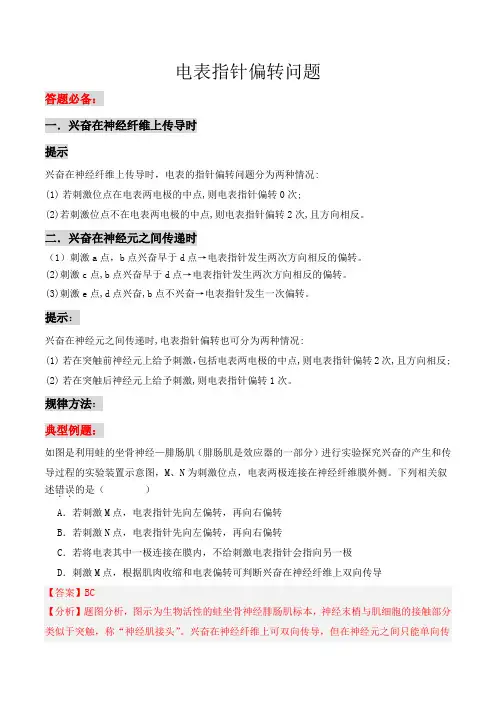

专题四电表指针偏转问题
电表指针偏转问题答题必备：一．兴奋在神经纤维上传导时提示兴奋在神经纤维上传导时，电表的指针偏转问题分为两种情况:(1)若刺激位点在电表两电极的中点,则电表指针偏转0次;(2)若刺激位点不在电表两电极的中点,则电表指针偏转2次,且方向相反。
二．兴奋在神经元之间传递时（1）刺激a点，b点兴奋早于d点→电表指针发生两次方向相反的偏转。
(2)刺激c点,b点兴奋早于d点→电表指针发生两次方向相反的偏转。
(3)刺激e点,d点兴奋,b点不兴奋→电表指针发生一次偏转。
提示：兴奋在神经元之间传递时,电表指针偏转也可分为两种情况:(1)若在突触前神经元上给予刺激，包括电表两电极的中点,则电表指针偏转2次,且方向相反;(2)若在突触后神经元上给予刺激,则电表指针偏转1次。
规律方法：典型例题：如图是利用蛙的坐骨神经—腓肠肌（腓肠肌是效应器的一部分）进行实验探究兴奋的产生和传导过程的实验装置示意图，M、N为刺激位点，电表两极连接在神经纤维膜外侧。
下列相关叙述错误．．的是（）A．若刺激M点，电表指针先向左偏转，再向右偏转B．若刺激N点，电表指针先向左偏转，再向右偏转C．若将电表其中一极连接在膜内，不给刺激电表指针会指向另一极D．刺激M点，根据肌肉收缩和电表偏转可判断兴奋在神经纤维上双向传导【答案】BC【分析】题图分析，图示为生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部分类似于突触，称“神经肌接头”。
兴奋在神经纤维上可双向传导，但在神经元之间只能单向传递。
【详解】A、M点在神经纤维上，刺激M点兴奋先到达电表左侧，再到达电表右侧，故电表指针先向左偏转，再向右偏转，A正确；B、蛙的坐骨神经—腓肠肌的连接点相当于突触，且兴奋只能从神经纤维传向腓肠肌，故刺激N点，电表指针不偏转，B错误；C、若将电表其中一极连接在膜内，不给刺激，则连接在外侧电流为正，内侧电流为负，故电表指针会指向连接在内侧的一极，C错误；D、刺激M点，肌肉收缩，同时电表偏转，因而可判断兴奋在神经纤维上双向传导，D正确。
培优1(电流计指针的偏转问题)
高考调研
新课标·生物·必修三
【例1】 将灵敏电流计的两极如下图所示分别置于膝跳反 射反射弧中的a处外表面和b处内表面，图中ac=db，若在c、 d两点同时对神经细胞给以能引起兴奋的刺激，则刺激后电 流计指针偏转的情况及b处内表面的电位变化是 ( )
高考调研
新课标·生物·必修三
A.先左后右，再向右；负→正→负 B.先右后左，再向左；正→负→正 C.先右后左，再向右再向左；正→负→正→负→正 D.先左后右，再向左再向右；负→正→负→正→负
高考调研
新课标·生物·必修三
【解析】 由于电极分别置于a处外表面和b处内表面，刺 激前，a处外表面为正，b处内表面为负，指针向右偏转，在 c、d两点同时对神经细胞给以能引起兴奋的刺激后，两处电 位发生反转，a处外表面为负，b处内表面为正，指针向左偏 转，之后恢复初始状态；当c处的刺激通过突触传到b处后， b处内表面再次变为正，与a处外表面电位差变小，指针再次 向左偏转。 【答案】 D
高考调研新课标·生物·Fra bibliotek修三3.下图表示三个通过突触连接的神经元。在a、b、c、d四处 安放灵敏电流计，若在箭头处施加一强刺激，下列有关指针 偏转情况的描述正确的是 ( )
A.a处电流计的指针发生偏转 B.b处电流计的指针最先发生偏转 C.c处电流计的指针最先发生偏转 D.d处电流计的指针不发生偏转
高考调研
新课标·生物·必修三
专题培优(一)
高考调研
新课标·生物·必修三
电流表指针偏转问题 兴奋在神经纤维上各处传播速度是相同的，并以电信号形 式传导，而在神经元之间是以递质的形式传递，速度明显慢 于神经纤维上的传导，由此可以推断电流表的指针偏转方向 和偏转次数。 1.膜电位的测量 (1)静息电位：灵敏电流计一极与神经纤维膜外侧连接，另 一极与膜内侧连接(如图甲)，只观察到指针发生一次偏转。

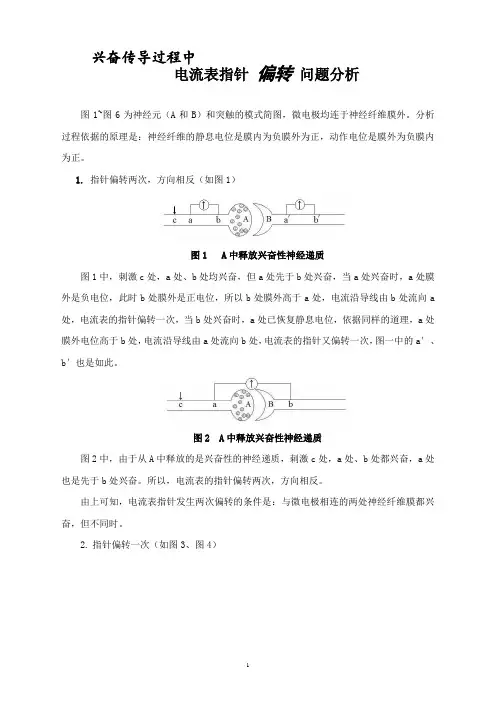

神经传导过程中电流表的指针偏转问题分析
兴奋传导过程中电流表指针偏转问题分析图1~图6为神经元（A和B）和突触的模式简图，微电极均连于神经纤维膜外。
分析过程依据的原理是：神经纤维的静息电位是膜内为负膜外为正，动作电位是膜外为负膜内为正。
1. 指针偏转两次，方向相反（如图1）图1 A中释放兴奋性神经递质图1中，刺激c处，a处、b处均兴奋，但a处先于b处兴奋，当a处兴奋时，a处膜外是负电位，此时b处膜外是正电位，所以b处膜外高于a处，电流沿导线由b处流向a 处，电流表的指针偏转一次，当b处兴奋时，a处已恢复静息电位，依据同样的道理，a处膜外电位高于b处，电流沿导线由a处流向b处，电流表的指针又偏转一次，图一中的a′、b′也是如此。
图2 A中释放兴奋性神经递质图2中，由于从A中释放的是兴奋性的神经递质，刺激c处，a处、b处都兴奋，a处也是先于b处兴奋。
所以，电流表的指针偏转两次，方向相反。
由上可知，电流表指针发生两次偏转的条件是：与微电极相连的两处神经纤维膜都兴奋，但不同时。
2.指针偏转一次（如图3、图4）图3 A中释放兴奋性或抑制性神经递质图3中，刺激c处，由于兴奋在不同的神经元之间的传递是单向的，所以b处兴奋，a 处不兴奋，当b处兴奋时，b处膜外为负电位，低于a处膜外电位，电流沿导线由a处流向b处，电流表的指针偏转一次。
图4 A中释放抑制性神经递质图4中，由于从A中释放的是抑制性神经递质，A神经元的兴奋不引起B神经元的兴奋，刺激c处，a处可兴奋，b处不兴奋，此时，a处膜外是负电位，b处膜外是正电位，电流沿导线由b处流向a处，指针偏转一次。
由上可知，电流表指针偏转一次的条件是：与微电极相连的两处神经纤维膜中只有一处兴奋。
3. 指针不偏转（如图5）图5 A中释放兴奋性或抑制性神经递质，且ac=cb（距离）图5中，刺激c处，由于c处与a、b两处的距离相等，且a、b、c三点位于同一个神经元上，故c处兴奋后，兴奋向a、b两处传导的速度是一样的，所以，a、b两处同时兴奋，a、b两处膜外不出现电位差，导线中没有电流，因此指针不偏转。
高中生物必修三 电流表偏转问题及兴奋传导方向的实验探究
[探规寻律] “三看法”判断电流表指针偏转
兴奋传导方向的实验探究
1．探究兴奋在神经纤维上 的传导
2．探究兴奋在神经元之间的传递
[例 3] 将蛙脑破坏，保留脊髓，做 蛙心静脉灌注，以维持蛙的基本生命活 动。暴露蛙左后肢屈反射的传入神经和 传出神经，分别连接电位计 ⓐ和ⓑ。将 蛙左后肢趾尖浸入 0.5%硫酸溶液后， 电 位计ⓐ和ⓑ有电位波动，出现屈反射。 如图为该反射弧结构示意图。 (1)用简便的实验验证兴奋能在神经纤维上双向传导，而在反 射弧中只能单向传递。 (2)若在灌注液中添加某种药物，将蛙左后肢趾尖浸入 0.5%硫 酸溶液后，电位计ⓐ有波动，电位计ⓑ未出现波动，左后肢未出现 屈反射，其原因可能有：①_________；②_____________。
解析
[例 2]
如图是反射弧的局部结构示意图(a、 d 点为两接线端 ( )
之间的中点)，下列相关说法中，正确的是
A．若刺激 a 点，电流表①可能偏转 1 次，电流表②可能偏 转 2 次，且方向相反 B．若刺激 b 点，b 点会因为大量 Na＋通过主动运输方式内 流而产生动作电位 C．若刺激 c 点，电流表①、电流表②均可能偏转 2 次，且 方向相反 D．若刺激 a 点，d 处无电位变化，可能是由于突触前膜释 放的是抑制性神经递质
[例 1] (2017· 武汉调研)如图表示用电表测量膜内外的电 位差。当神经纤维受到刺激时，细胞膜上 Na＋通道打开，膜外 Na＋顺浓度梯度大量流入膜内，此后 Na＋通道很快就进入失活 状态，同时 K＋通道开放，膜内 K＋在浓度差和电位差的推动下 向膜外扩散。下列相关叙述正确的是 ( )
A．神经纤维在静息状态下，电表不能测出电位差 B．受刺激后膜外 Na＋大量流入膜内，兴奋部位膜两侧的电位是 外正内负 C．神经纤维受刺激时，兴奋传导方向与膜外局部电流方向相同 D．从神经纤维受刺激到恢复静息状态，电表指针两次通过 0 电 解析 位
电流表指针偏转问题
2.在一定浓度的Na+溶液中，离体神经纤维某一部位受到适当 刺激时，受刺激部位细胞膜两侧会出现暂时性的电位变化，产 生神经冲动。图示为该部位受刺激前后膜两侧电位差的变化。 下列相关说法正确的是( )
A.接受刺激后，由a变为c是K+不断进入膜内的缘故 B.由c到e的过程只消耗由线粒体提供的能量 C.c点的大小与膜外Na+浓度直接相关 D.受刺激产生的神经冲动，只能向轴突的方向传导
于膜外 D、正常海水中神经纤维受刺激时，膜外Na＋浓度高
于膜内
2、若在下图中C和D两点的细胞膜表面安放电极，中间接记录仪
（电流左进右出为＋），当信号在神经细胞间传递时，检测到 的结果是（ ）
3.如图为“神经—肌肉”连接示意图，以下分析不正确的是 ()
A.刺激图中的肌肉，电流表的指针将偏转2次 B.刺激M点引起的肌肉收缩不属于反射 C.兴奋传到突触后膜时发生的信号变化是电信号→化学信号 D.刺激N点，电流表指针只发生1次偏转
4.将灵敏电流计连接到图1神经纤维和图2突触结构的表面，分别在a、b、 c、d处给予足够强度的刺激(a点离左右两个接点距离相等)。下列说法 不正确的是( )
A.分别刺激a、d点时，指针都偏转1次 B.分别刺激b、c点时，指针都偏转2次 C.刺激a点，由于a点离两个接点距离相等，所以理论上指针不偏转 D.分别刺激a、b、c、d时，指针偏转1次的现象只发生在刺激d点时
电流表指针偏转专题
1、神经纤维未受到刺激时、灵敏电流计指针状态
（a电极与灵敏电流计正接线柱连接）
a
b
1:右偏
a b
2：右偏
a
b
3：不偏
a
b
4：不偏
2、神经纤维受到刺激后、灵敏电流计指针状态
在电流计指针偏转方向问题的背后
实验中，还可以用干电池、水果电池代换锌铜原电池，结果依然类似。 可见，实践是获取真知的最可靠途径，其过程也并不复杂。这不禁让人想起 《荀子·劝学》中的一句话：“吾尝终日而思矣，不如须臾之所学也”。 反思上述教学现象，为什么会有人“想了好久没有头绪”，却始终没有想着 去做个实验看看呢？ 应该说，有主观和客观两方面的因素影响。 首先从客观方面看，某些教辅书刊以及网络信息的表述不一，是产生误导的 主要原因之一。例如，右面这个为许多中学师生熟悉的 实验装置图，其中象征“电流表的指针”就很容易使人 误以为是该电池工作时“指针”的实际偏转方向，甚至 这种认识被“以讹传讹”不断扩散并强化。 此外，就是在我们的主观意识中，忽视了动手实验 对学习自然科学的重要性，情感态度价值观的教育目标 常常被无意中虚化。我们不能不感谢现代网络在信息交流方面所带来的巨大便捷，
A
×
2、为介绍金属的电化学防护原理，有书上介绍检测电路中是否有电流通过 的方法时采取电压表与原电池串联的方式（见右 图），这显然不合适。因为电压表的电阻很大（通 常大于几千欧），这就相当于使电路“断路”。
如果想测定某用电器两端的电压或是想间接 证明该电路中有电流通过，应采用并联方式连接 电压表。（如下图）
2/4
可同时我们也不能不谨防对“科技、文化快餐”的过分依赖和盲从。科学教育的 目标不仅仅是了解和记忆科学知识的具体内容或实验的操作要领，更重要的是以 科学的态度去学习科学的思想和方法，去体验科学的探究过程。事实上，任何理 论一旦脱离实践就会成为无源之水、无本之木，也就没有科学价值可言。
中图版高中生物考点加强课5电位测量与电流计指针偏转问题
中图版高中生物考点加强课5电位测量与电流计指针偏转问题重点题型1电位测量与电流计指针偏转问题1.膜电位的测量与电流计指针偏转问题测量方法测量图解偏转次数测量结果静息电位电表两极分别置于神经纤维膜的内侧和外侧1次动作电位电表两极均置于神经纤维膜的外侧方向相反的2次2.关于膜电位测量的相关曲线分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。
3.兴奋传导与电流计指针偏转问题分析(1)指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：(2)在神经纤维上兴奋传导与电流计指针偏转问题(3)在神经元之间兴奋传递与电流表指针偏转问题(4)“三看法”判断电流计指针偏转【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。
下列叙述错误的是()A.“神经肌接头”处可发生电信号与化学信号的转变B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转C.电刺激②处，神经纤维上的电流计会记录到电位变化D.神经纤维上兴奋的传导方向与膜内的电流方向相同解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。
答案 C题型1通过兴奋传导过程中膜电位的变化分析，考查科学思维能力1.(2019·吉林市调研)如图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是()解析神经纤维受刺激后会产生动作电位，动作电位测量时电流计的两极分别是神经纤维膜的外(内)侧和内(外)侧。
电流表指针偏转问题专题
【解析】：神经细胞在静息时具有静息电位，细胞 膜外带正电荷，而细胞膜内则带负电荷。在细胞内 外之间存在电位变化，测量是将指针放在细胞膜内 和外之间进行。【答案】AC
【例2】某科学家取出枪乌贼完整无损的粗大神经纤维 并置于适宜环境中,进行下列实验。G表示灵敏电流计， a、b为两个微型电极，阴影部分表示开始发生局部电 流的区域。请据图分析回答。
刺激
如果测量的部位都在细胞膜内，则： 解析：神经纤维受到刺激，首先在电流计右侧出现 正电荷，而左侧仍然为负电荷，所以会出现第一次 偏转（向左）；当电流计左侧出现正电荷，而左侧 仍然为负电荷时，会出现第二次偏转（向右）。因 此，电流计偏转方向为先左后右。
②在指针外的左侧刺激
刺激
如果测量的部位都在细胞膜外，则： 解析：神经纤维受到刺激，首先在电流计左侧出现负 电荷，而右侧仍然为正电荷，所以会出现第一次偏转 （向左）；当电流计右侧出现负电荷，而左侧仍然为 正电荷时，会出现第二次偏转（向右）。因此，电流 计偏带正电荷（或 内都带负电荷），所以当电极都放在外或内是不会 引起电流计偏转的。
②电流计分别连接在神经纤维内外
（注：下面两种情况所涉及的测量部位分别为神 经纤维细胞膜外和内。上面的电极插在膜外，下 面的电极则插在膜内）
G G
图A
图B
解析：由于静息状态下神经纤维外带正电荷而内 带负电荷，如果电极分别放在外和内的话。如图 所示：会向右偏转（图A），会向左偏转（图 B）。
3 2 （1）图示的结构涉及_____个神经元，含有___突触。 （2）如果B受刺激，C会兴奋，如果A、B同时受刺激， C不会兴奋。由此判断A、B释放递质的顺序依次是 抑制性递质 兴奋性递质 ___________、___________。 （3）如图，已知ab=bd，则刺激b点，灵敏电流计指 2 针偏转_____次，如刺激c点，则偏转______次。 1
