H20E环氧导电银胶 使用说明书

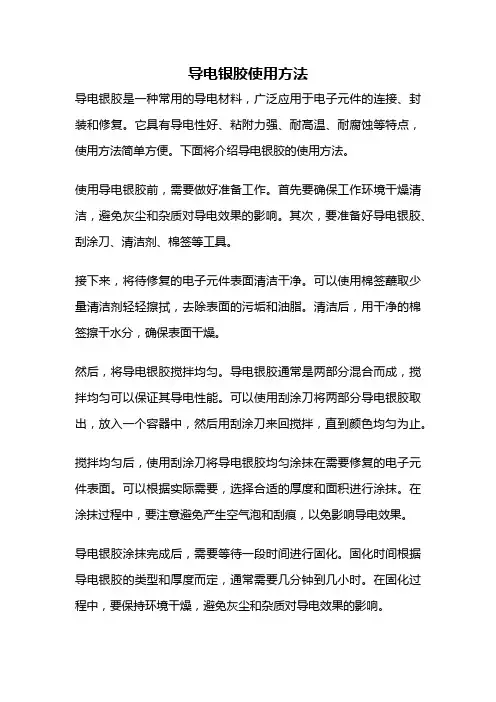

导电银胶使用方法
导电银胶使用方法导电银胶是一种常用的导电材料，广泛应用于电子元件的连接、封装和修复。
它具有导电性好、粘附力强、耐高温、耐腐蚀等特点，使用方法简单方便。
下面将介绍导电银胶的使用方法。
使用导电银胶前，需要做好准备工作。
首先要确保工作环境干燥清洁，避免灰尘和杂质对导电效果的影响。
其次，要准备好导电银胶、刮涂刀、清洁剂、棉签等工具。
接下来，将待修复的电子元件表面清洁干净。
可以使用棉签蘸取少量清洁剂轻轻擦拭，去除表面的污垢和油脂。
清洁后，用干净的棉签擦干水分，确保表面干燥。
然后，将导电银胶搅拌均匀。
导电银胶通常是两部分混合而成，搅拌均匀可以保证其导电性能。
可以使用刮涂刀将两部分导电银胶取出，放入一个容器中，然后用刮涂刀来回搅拌，直到颜色均匀为止。
搅拌均匀后，使用刮涂刀将导电银胶均匀涂抹在需要修复的电子元件表面。
可以根据实际需要，选择合适的厚度和面积进行涂抹。
在涂抹过程中，要注意避免产生空气泡和刮痕，以免影响导电效果。
导电银胶涂抹完成后，需要等待一段时间进行固化。
固化时间根据导电银胶的类型和厚度而定，通常需要几分钟到几小时。
在固化过程中，要保持环境干燥，避免灰尘和杂质对导电效果的影响。
固化完成后，可以进行测试。
可以使用万用表或其他测试仪器来测试修复后的电子元件的导电性能。
如果测试结果正常，说明导电银胶修复成功。
使用完导电银胶后，要注意存放和保养。
导电银胶应存放在干燥、避光和密封的容器中，避免受潮和氧化。
在使用时，要尽量避免直接接触皮肤和眼睛，以免对人体造成伤害。
总结一下，导电银胶的使用方法包括准备工作、清洁表面、搅拌均匀、涂抹修复、固化和测试等步骤。
通过正确使用导电银胶，可以有效修复电子元件的导电问题，提高电子设备的性能和可靠性。
导电银浆说明书
•
ቤተ መጻሕፍቲ ባይዱ
销售Tel：一八八一九一一零四零二
• 导电银胶涵盖常温固化、低温固化、中温 固化、高温固化、UV固化、光刻、低温烧 结、中温烧结、高温烧结等固化方式。产 品可以用于导电、导热、粘结、修补、屏 蔽、填充、灌封、包封、覆形、批覆等用 途。
• 导电银胶可以广泛应用于：PV太阳能电池 组件、TP触摸屏、RFID射频识别电子标签、 汽车电子、电子纸、LED、TR、IC、PCB、 FPC、CSP、FC、VFD、ITO、EL冷光片、 CMOS模组、LCM模组、PFD平板显示器、 LCD液晶显示、PDP等离子显示、OLED有机 电致发光显示、薄膜开关、键盘、传感器、 光电器件、通讯电子、微波通讯、医疗电 子、无源器件、厚膜电路、压电晶体、集 成电路等领域。
导电银胶
导电银胶是什么？
导电银胶是电子工业胶粘剂，俗称 就是电子工业胶水。是在电子工业 中作为一种胶水粘接的作用。
• 导电银胶是由环氧树脂以及银粉构成的一 种可以导电的电子工业胶水
• 不同于其他的胶粘剂的原因就在于它的导 电性。因为银胶里面的银粉具有优良的导 电能力，可以给电子线路板提供稳定的导 电能力。 • 所以在LED封装等应用中均有非常巨大的作 用。
• 每款导电银胶的型号不一样，因为它们的 成分不一样，就导致了他们的应用不大一 样。 • 例如低温导电胶就应用于元件封装上，因 为它只需要低温就可以快速固化，但是有 的需要高温才能固化的导电银胶就不是所 有的产品都可以用的，特别是那些不能经 受高温烘烤的产品。在高温状态下容易产 生形状上或者功能上的变化。

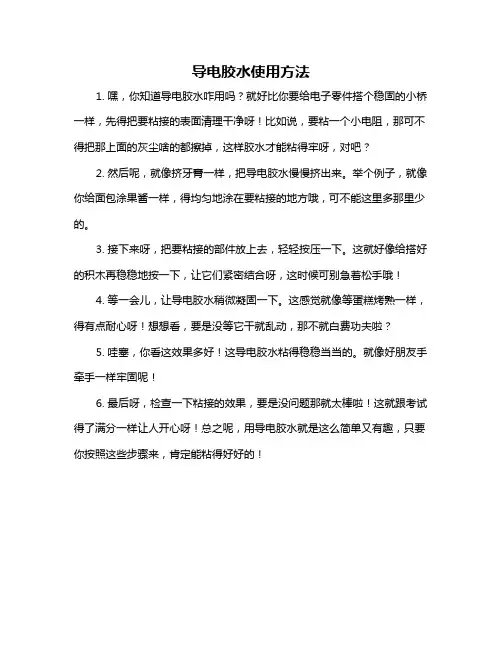

导电胶水使用方法
导电胶水使用方法
1. 嘿，你知道导电胶水咋用吗？就好比你要给电子零件搭个稳固的小桥一样，先得把要粘接的表面清理干净呀！比如说，要粘一个小电阻，那可不得把那上面的灰尘啥的都擦掉，这样胶水才能粘得牢呀，对吧？
2. 然后呢，就像挤牙膏一样，把导电胶水慢慢挤出来。
举个例子，就像你给面包涂果酱一样，得均匀地涂在要粘接的地方哦，可不能这里多那里少的。
3. 接下来呀，把要粘接的部件放上去，轻轻按压一下。
这就好像给搭好的积木再稳稳地按一下，让它们紧密结合呀，这时候可别急着松手哦！
4. 等一会儿，让导电胶水稍微凝固一下。
这感觉就像等蛋糕烤熟一样，得有点耐心呀！想想看，要是没等它干就乱动，那不就白费功夫啦？
5. 哇塞，你看这效果多好！这导电胶水粘得稳稳当当的。
就像好朋友手牵手一样牢固呢！
6. 最后呀，检查一下粘接的效果，要是没问题那就太棒啦！这就跟考试得了满分一样让人开心呀！总之呢，用导电胶水就是这么简单又有趣，只要你按照这些步骤来，肯定能粘得好好的！。
环氧导电银胶安全操作及保养规程
环氧导电银胶安全操作及保养规程1. 背景环氧导电银胶是一种电子级的导电胶粘剂，由环氧树脂、银粉和固化剂组成。
它具有优异的电导率、耐热性、耐化学腐蚀性等特点，适用于各种电子设备的导电、连接、密封等工作。
然而，在使用环氧导电银胶时，我们需要认真对待它的安全操作及保养规程，以防止用户在使用过程中因错误操作而造成的人身伤害和财产损失。
2. 安全操作规程2.1 准备工作1.准备必要的防护设备：手套、护目镜、口罩等。
2.检查环境是否通风良好，避免霉味或有害气体的污染。
3.将环氧导电银胶和固化剂按照正确的比例充分混合。
2.2 喷涂操作1.将喷涂区域彻底清洁，确保表面无油脂、灰尘等污物。
2.喷涂时应将喷嘴保持与物体表面约15cm的距离，持续喷涂1～2秒钟即可。
3.喷涂之前应测量表面温度，确保表面温度低于30℃。
4.喷涂结束后，应将喷嘴翘起，避免环氧导电银胶残留于喷嘴中。
2.3 固化操作1.固化后的环氧导电银胶应在干燥、通风的地方存放，避免阳光直射、高温、潮湿的环境。
2.固化后的环氧导电银胶不可再次加热，避免破坏其性能。
3.操作结束后，应立即关闭容器的盖子，避免固化剂、环氧树脂等废弃物的挥发。
2.4 紧急处理若不慎将环氧导电银胶溅入皮肤、眼睛等敏感部位，应立即用大量清水清洗，等情况稳定后及时就医。
3. 保养规程3.1 存放环氧导电银胶1.存放环氧导电银胶时，应避免阳光直射、高温、潮湿等环境，以免影响其使用效果。
2.保持环氧导电银胶和固化剂密封，以免在长时间存储中发生质量损失。
3.2 清洁喷嘴1.环氧导电银胶喷嘴需要保持清洁，以保证正常使用。
2.在使用后应记得清洗喷嘴，并用纸巾擦干净，以免污染环氧导电银胶。
3.3 混合比例1.环氧导电银胶和固化剂应保持正确的混合比例，以免影响其使用效果。
2.在混合环氧导电银胶和固化剂时，应使用干净的勺子、杯子等工具，避免受污染。
4. 结论使用环氧导电银胶是一项需要谨慎对待的工作，需要在操作前充分了解相关的安全操作及保养规程，避免出现安全隐患和质量问题。

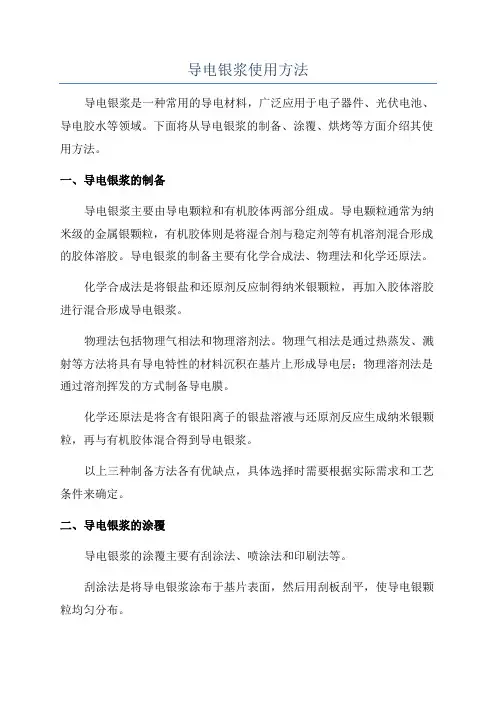

导电银浆使用方法
导电银浆使用方法导电银浆是一种常用的导电材料，广泛应用于电子器件、光伏电池、导电胶水等领域。
下面将从导电银浆的制备、涂覆、烘烤等方面介绍其使用方法。
一、导电银浆的制备导电银浆主要由导电颗粒和有机胶体两部分组成。
导电颗粒通常为纳米级的金属银颗粒，有机胶体则是将湿合剂与稳定剂等有机溶剂混合形成的胶体溶胶。
导电银浆的制备主要有化学合成法、物理法和化学还原法。
化学合成法是将银盐和还原剂反应制得纳米银颗粒，再加入胶体溶胶进行混合形成导电银浆。
物理法包括物理气相法和物理溶剂法。
物理气相法是通过热蒸发、溅射等方法将具有导电特性的材料沉积在基片上形成导电层；物理溶剂法是通过溶剂挥发的方式制备导电膜。
化学还原法是将含有银阳离子的银盐溶液与还原剂反应生成纳米银颗粒，再与有机胶体混合得到导电银浆。
以上三种制备方法各有优缺点，具体选择时需要根据实际需求和工艺条件来确定。
二、导电银浆的涂覆导电银浆的涂覆主要有刮涂法、喷涂法和印刷法等。
刮涂法是将导电银浆涂布于基片表面，然后用刮板刮平，使导电银颗粒均匀分布。
喷涂法是将导电银浆通过喷枪喷洒于基片上，形成均匀的导电膜。
印刷法是将导电银浆涂布于印刷板上，然后利用印刷机械将导电银浆印刷到基片上。
涂覆的方法选择也需要根据实际需求和工艺条件来确定，不同方法对涂层的物理性能和厚度要求各有差异。
三、导电银浆的烘烤导电银浆涂覆在基片上后，还需要进行烘烤处理，以去除有机胶体和胶体溶剂，使导电银颗粒之间形成致密的导电网络。
烘烤的温度和时间需要根据导电银浆和基片的特性来确定，一般在100-200℃的温度下，烘烤时间为10-30分钟。
烘烤的过程需要控制温度和时间，以避免导电银颗粒烧结过度或导电层与基片之间发生分离。
总之，导电银浆的使用方法包括制备、涂覆和烘烤三个步骤。
制备时可以采用化学合成法、物理法或化学还原法。
涂覆时可以选择刮涂法、喷涂法或印刷法。
烘烤时要控制好温度和时间，以获得良好的导电性能和附着力。
导电银胶稀释剂使用方法
导电银胶稀释剂使用方法1. 前言嘿，大家好！今天咱们聊聊导电银胶稀释剂的使用方法。
这可是个重要的好东西，不管是做电子产品还是一些小手工，银胶都能给你带来意想不到的效果。
不过，咱们在使用之前，可得先了解一下怎么稀释，才能发挥它的最大威力！不然的话，糟糕了，可就像一个没有调味料的菜，味道那是大打折扣啊！所以，准备好了吗？咱们一起来看看吧！2. 导电银胶的基础知识2.1 什么是导电银胶？首先，咱们得弄清楚什么是导电银胶。
简单来说，导电银胶是一种含有银颗粒的胶水，能有效传导电流。
你想想，跟拿着一根金属线差不多，但更加灵活方便，想在哪里就涂哪里，真的是“好东西”呀！常用在电路板、LED灯、甚至是一些小玩意儿的连接上。
可不能小瞧了它，这可是电子世界的“粘合剂之王”！2.2 为什么要使用稀释剂？不过，银胶如果太浓的话，涂上去不容易均匀，干得也慢，有时候还容易堵嘴儿。
想象一下，像一条干涸的小河，根本就不流畅。
这个时候，稀释剂就派上用场了。
它能帮助你把银胶调得稀稀的，既好涂抹，又能保证导电性，简直是为你量身定做的“小助手”！3. 使用方法详解3.1 准备工作在开始之前，咱们得先准备好一些工具和材料。
首先，得有一瓶导电银胶；然后，准备好稀释剂，通常这种稀释剂和银胶是一个牌子的，别随便混搭哦！接着，找一根小木棍或者牙签，来搅拌用。
还有，别忘了手套和口罩，毕竟，安全第一，别让小化学物质“亲密接触”你的皮肤。
3.2 稀释步骤好了，准备工作做完后，咱们就开始稀释啦！首先，把银胶倒进一个小容器里，不要贪心，一次别倒太多。
然后，慢慢加入稀释剂，记住，少量多次！就像做菜，一次加太多调料可就坏了。
在加的时候，边加边搅拌，搅拌得要均匀，直到达到你想要的稠度。
这个过程可能需要点耐心，不过，耐心可是做出好东西的关键呀！搅拌好之后，试试看，拿小棉签沾一点涂在纸上，看看流动性如何，如果还太稠，再加点稀释剂，继续搅拌。
就这样，慢慢来，别着急！4. 注意事项4.1 存储与保管稀释完的银胶可得好好保管，不要随便放到阳光下，太热了可会变质。
导电银胶绝缘胶操作建议
导电银胶运输存储操作说明（一）运输要求Ablestik的产品使用干冰在-78℃时进行包装和装船/车.每项干冰装运的Ablestik产品内都放有一定量的干冰,以保证产品保存条件在-40℃以下。
（二）打开包装程序当收到装银胶/绝缘胶的包装箱时，需有IQC进行来料检查，先把外面纸皮箱拆开，后可拆开泡棉箱，检查是否有干冰存在，检查时不可以用手直接触摸银胶（要戴隔热手套），并以最快的速度检查，检查完毕,可以把产品以最快速度放到-40℃的冷藏箱内保存，并保证产品的摆放竖立整齐，12小时之后方可进行常温解冻--使用。
（三）储存在-40℃低温冰箱条件下储存，储存寿命为一年。
不当的储存将缩短产品寿命，可能造成点胶困难和固化后银胶品质降低。
一般导电银胶/绝缘胶贮藏条件应该安照TDS要求，贮存在-40℃，其贮藏期限如下所示（详情请查阅对应的TDS文件）：贮藏温度针筒 大口瓶-5℃至0℃ 6 天12天*-25℃至-18℃ 45天75天**Jar rolling required（四）解冻，搅拌和分装（搅拌和分装适用于瓶装银胶）使用前应将针管、广口瓶竖直放置，待针管、广口瓶解冻到室温，把产品从-40℃的冷藏箱拿出来时，接触到胶管的手必须带隔热手套，同时尽量不要碰到外壁；抹去其外壁的水份。
（未解冻完毕，不应开启瓶盖；开启瓶盖前外壁的水份必须抹去。
）请参照以下推荐的解冻时间要求（详情也可参考对应的TDS文件）：包装1毫升ml 3毫升ml 10毫升ml 30毫升ml 1磅Lb 解冻时间15分钟20分钟30分钟45分钟60分钟不推荐和不建议多次冷冻、解冻，一次解冻到室温后尽量用完。
针筒包装不需搅拌（-40℃储存），瓶装需搅拌30分钟（注意需上下搅拌以使银粉均匀，搅拌时速度不可过快），客户可在第一次解冻、搅拌后分成小包装放入冰箱，根据生产量每次取出小包装，应连续性在该银胶的规定工作寿命内一次用完。
如客户冰箱未能达到-40℃（建议尽量把银胶贮存在-40℃），银胶在此条件下不能凝固，银粉将下沉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H20E环氧导电银胶使用说明书
一．H20E是双组分，100%固含量银填充环氧树脂胶黏剂，专为导电粘接而
设计。
由于该产品具有很高的热传导率，因此它也被广泛的应用于热处理
方面。
H20E 使用方便，可用于自动机械分配，丝网印刷，移印或手工操作。
H20E 可耐受300°C 到400°C 的高温，并且耐湿性极佳，可达到JEDEC Ⅲ级、Ⅱ级的塑封耐湿要求。
通泰化学。
二．外观、固化及性能
Ⅰ.银色，光滑的触变性膏状
Ⅱ.固化设备可选择烘箱、加热板、隧道炉等，最低固化温度条件为：175℃/45 秒或150℃/5 分钟或120℃/15 分钟或80℃/3 小时
Ⅲ.粘度：
BROOKFIELD 转子粘度计设置为100 rpm/23 ℃时, 2200 - 3200 厘泊（cps）
操作时间：2.5 天（通常可认为是胶黏剂粘度增加一倍所需要的时间）
保质期：-40℃低温隔绝水汽，六个月~一年
触变指数：3.69，（表示胶流变性能的参数，一般可认为触变指数越高，
胶的流动性越低，越易维持胶体原有形态。
）
玻璃化温度：≥80℃
硬度：Shore D 75
线性热膨胀系数：低于玻璃化温度时30×10-6 in/in/℃
高于玻璃化温度时158×10-6 in/in/℃
芯片粘接强度：>5 kg（2mm×2mm）或1700 psi
热分解温度：425℃（10% 热重量损失）
连续工作温度：-55℃至200℃
间歇工作温度：-55℃至300℃
储能模量：808,700 psi
填料粒径：≤45 微米
体积电阻：≤0.0004 欧姆-厘米
热导率：2.5 W/mK
产品由树脂、银粉、固化剂、稳定剂等成分按化学反应配比混合成单一组分。
银粉和树脂、固化剂的密度差异比较悬殊，在液态状况下，容易导致沉淀，一般针筒包装H20E产品在解冻后需要在48 小时内使用完毕，故针筒包装产品均根据使用量定单针筒包装含量。
