VARIAN2300C_D直线加速器电源故障检修
浅谈直线加速器的维修及维护
浅谈直线加速器的维修及维护直线加速器是一种常见的医疗设备，用于放射治疗和放射诊断。
它们由许多精密的零部件组成，需要定期维修和维护以确保其正常运行。
在本文中，我们将浅谈直线加速器的维修及维护，希望对相关人员有所帮助。
一、维修1. 定期检查直线加速器的工作原理比较复杂，其中许多零部件需要定期检查以确保其正常运行。
照射头、线圈、真空室等部件都需要定期检查，以确保没有损坏或堵塞。
在检查过程中，应注意及时清理杂物和灰尘，保持设备的清洁。
2. 零部件更换直线加速器中的一些重要部件，如线圈、真空泵等，都有一定的使用寿命，在达到寿命极限后需要及时更换。
定期更换这些零部件可以确保设备的稳定运行，并且可以避免意外故障的发生。
3. 故障排除在直线加速器的使用过程中，可能会出现一些故障，例如照射头的故障、真空度下降等。
及时进行故障排除可以避免更大的损失，并且可以确保设备的正常使用。
二、维护1. 清洁直线加速器的清洁是非常重要的，因为设备的正常运行和清洁度有很大关系。
在日常使用中，应注意经常清洁照射头、真空室等部件，并且避免杂物和灰尘的堆积。
2. 环境要求直线加速器通常需要安装在专门的放射治疗室内，这种放射治疗室需要具备一定的环境要求。
放射治疗室内的温度、湿度等参数需要控制在一定范围内，以确保设备的正常运行。
3. 操作注意事项在使用直线加速器时，需要注意一些操作注意事项。
操作人员需要接受专业的培训，并且需要按照相关操作规程进行操作，以避免设备的损坏。
4. 定期维护提供定期维护保养，对环境进行检查，确保设备处于良好工作状态。
在维修和维护直线加速器时，需要由专业的技术人员进行操作，以确保设备的正常运行。
在进行维修和维护时，应按照相关规程进行操作，并且应注意安全。
希望上述内容可以对相关人员有所帮助，确保直线加速器的正常运行和使用。
浅谈直线加速器的维修及维护
浅谈直线加速器的维修及维护直线加速器是一种重要的医疗设备，常用于医疗放射治疗和科学研究领域。
它的正常运行对于医疗工作者和患者来说至关重要，因此对直线加速器的维修和维护工作至关重要。
本文将就直线加速器的维修及维护进行浅谈，希望能对相关人员有所帮助。
一、日常维护工作1. 定期清洁：直线加速器的设备表面、操作面板等部位应该定期清洁，以防灰尘和杂物进入设备导致故障。
2. 观察运行状态：工作人员要定期观察直线加速器的运行状态，注意是否有异常噪音、异味等，一旦发现异常应及时排查原因。
3. 定期维护：定期对直线加速器进行维护保养，包括润滑、更换易损件等，确保设备始终处于良好的运行状态。
二、故障排查与维修1. 定期检查：对直线加速器常见故障点进行定期检查，包括电子管、高压电缆、微波源等部件的外观和连接状态。
2. 学习维修技能：操作人员需要具备一定的维修技能，能够快速准确地排查故障原因，并进行相应的维修工作。
3. 注意安全：在进行维修工作时，要时刻注意安全，做好防护措施，避免电击、辐射等安全事故的发生。
三、专业维修团队1. 寻找合适的维修团队：对于一些特殊的故障和维护工作，需要寻找专业的维修团队进行处理，确保设备得到正确的维修。
2. 检查维修记录：在选择维修团队时，要重视其维修经验和维修记录，确保团队的能力和信誉。
3. 建立维修档案：对于直线加速器的维修工作要建立完善的维修档案，包括维修时间、维修内容、维修人员等信息，以备日后查询。
四、定期质量检查1. 参与质量检查：定期邀请权威机构进行直线加速器的质量检查，确保设备符合相关标准和要求。
2. 做好准备工作：在质量检查前，要做好相关的准备工作，包括设备调试、文件整理等，以确保检查工作的顺利进行。
3. 严格遵守检查结果：对于检查结果中提出的问题，要及时并严格按照规定的时间进行整改，以确保设备的正常运行。

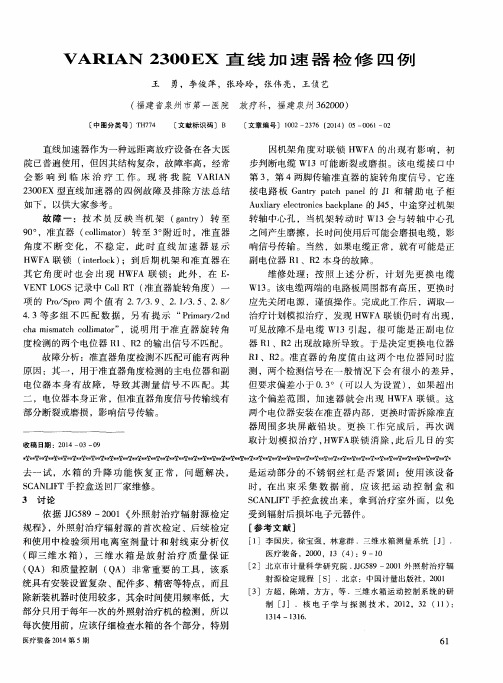

VARIAN 2300EX直线加速器检修四例
第３ ，第 ４两脚 传输 准 直 器 的旋 转 角 度信 号 ，它连
接 电路 板 Ｇ ａ ｎ ｔ ｙ ｒ ｐ ａ ｔ ｃ ｈ ｐ ａ ｎ ｅ ｌ的 Ｊ １和 辅 助 电子 柜
Ａ ｕ ｘ ｌ ｉ ａ ｒ ｙ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ ｂ ａ ｃ ｋ ｐ ｌ ａ ｎ ｅ的 Ｊ ４ ５，中途 穿过 机架
治 疗计 划 模拟 治疗 ，发现 Ｈ ＷＦ Ａ联 锁仍 时 有 出 现 ， 可见 故 障不 是 电缆 Ｗ１ ３引 起 ，很 可 能是 正 副 电位
器 Ｒ ｌ 、Ｒ ２出现故 障所 导 致 。于 是决 定 更换 电位 器 Ｒｌ 、Ｒ ２ 。准直 器 的 角度 值 由 这 两 个 电 位器 同 时监 测 ，两 个检 测信 号 在 一 般 情 况 下 会 有很 小 的差 异 ， 但要 求 偏差 小 于 ０ ． ３ 。（ 可 以人 为设 置 ） ，如 果 超 出 这个 偏 差 范 围 ，加 速 器 就 会 出 现 Ｈ ＷＦ Ａ 联 锁 。这 两个 电位器 安装 在 准直 器 内部 ，更换 时需 拆除 准直 器周 围 多 块 屏 蔽 铅 块 。更 换 作 完 成 后 ，再 次 调 取计 划 模 拟 治 疗 ， Ｈ ＷＦ Ａ联 锁 消 除 ， 此 后 几 目的 实
度 检 测 的两个 电位 器 Ｒ１ 、Ｒ ２的输 出信号 不 匹配 。
故 障分析 ：准直器 角 度检 测不 匹 配可 能有 两种 原 因 ：其 一 ，用 于准 直器 角度 ，导 致 其 测 量 信 号 不 匹 配 。其 二 ，电位 器本 身正 常 ，但 准直 器角 度信 号传 输 线有 部 分 断裂或 磨 损 ，影 响信 号传输 。

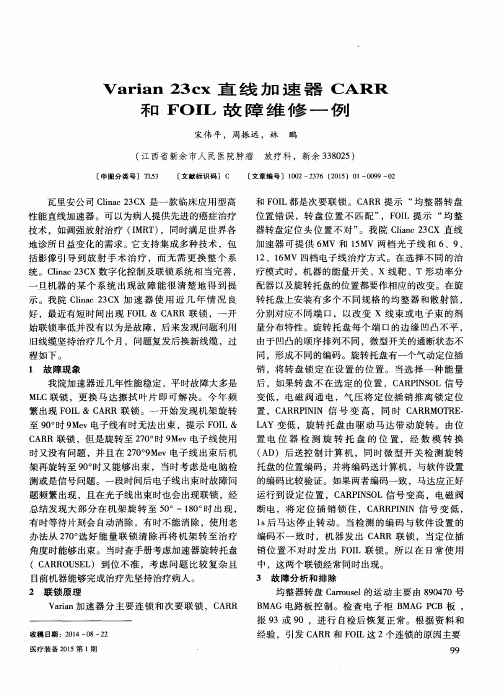

Varian 23cx直线加速器CARR和FOIL故障维修一例
瓦里安 公 司 Ｃ ｌ ｉ ｎ ａ ｃ ２ ３ Ｃ Ｘ 是 一 款 临 床应 用 型 高
和Ｆ Ｏ Ｉ Ｌ都 是 次要 联 锁 。 Ｃ Ａ Ｒ Ｒ提 示 “ 均 整器 转 盘 位 置错 误 ，转 盘 位 置 不 匹 配 ” ，Ｆ Ｏ Ｉ Ｌ提 示 “ 均 整
性 能 直线加 速 器 。可 以为病人 提供 先进 的癌 症治 疗 技 术 ，如调 强 放射治 疗 （ Ｉ ＭＲ Ｔ） ，同时 满 足世 界 各
目前 机 器能够 完 成治疗 先坚 持治 疗病 人 。
２ 联 锁 原理 Ｖ ａ ｒ ｉ ａ ｎ加 速 器 分 主要 连锁 和次 要 联 锁 ，Ｃ Ａ Ｒ Ｒ
收 稿 日期 ：２ ０ １ ４—０ ８—２ ２ 医疗 装 备 ２ ０ １ ５第 １期
Ｂ ＭＡ Ｇ电路板 控 制 。检 查 电 子 柜 Ｂ ＭＡ Ｇ Ｐ Ｃ Ｂ板 ，
总结 发现 大 部 分 在 机 架 旋 转 至 ５ ０ 。一１ ８ ０ 。 时出现，
运 行 到设 定 位 置 ，Ｃ Ａ Ｒ Ｐ Ｉ Ｎ Ｓ Ｏ Ｌ信 号 变 高 ，电磁 阀 断 电 ，将 定 位 插 销 锁 住 ，Ｃ Ａ Ｒ Ｒ Ｐ Ｉ Ｎ Ｉ Ｎ 信 号变低 ，
１ Ｓ 后 马达 停 止 转 动 。当 检测 的 编 码 与 软 件设 置 的
报９ ３或 ９ ０ ，进 行 自检 后 恢 复 正 常 。根 据 资 料 和
括影 像 引 导 到放 射 手 术 治 疗 ，而 无 需 更 换 整 个 系
统 。Ｃ ｌ ｉ ｎ ａ ｃ ２ ３ Ｃ Ｘ数 字化控 制及 联 锁 系统 相 当完 善 ，
旦机器 的某个 系统出现故障能很清楚 地得到提 示 。我 院 Ｃ ｌ ｉ ｎ ａ ｃ ２ ３ Ｃ Ｘ 加 速 器 使 用 近 几 年 情 况 良
瓦里安直线加速器的典型故障分析及维修措施
瓦里安直线加速器的典型故障分析及维修措施内容提要当前医院的发展日新月异，包括医院的医疗设备和相关配套的发展越来越快，作为治疗仪器的瓦里安直线加速器，在医院中成为十分普遍的医疗设备，是医院放疗治疗的核心设备，为众多病人开展疾病治疗产生积极的作用。
本文对瓦里安直线加速器的典型故障分析及维修措施进行探讨，先是对关于瓦里安直线加速器设备做简单分析，进而总结瓦里安直线加速器的典型故障及维修，最后选取医院中的典型故障案例示意分析，以此推动对瓦里安直线加速器的典型故障的解决。
1.关于瓦里安直线加速器当前癌症的患病率越来越高，并且呈现年轻化的趋势，这和人们的饮食作息以及生活习惯密切相关，同时受到环境的综合影响的结果。
人们对于健康的渴望就要求医院在治疗癌症中有更多有效的先进医疗设备，在癌症的治疗方法中，除了药物控制、化疗以外，放疗也是十分有效的手段。
当前我国的直线加速器主要还是依赖于进口，价格昂贵，是医院的贵重资产，在治疗疾病中发挥着不可替代的作用，因此这项设备一旦发生故障，不仅会给医院带来一定的经济损失，还会给病人看病带来困难，影响医院的治疗效率，作为医疗设备，瓦里安直线加速器也是会产生相应的设备故障，作为相关行业的从业人员，了解这些典型故障并能够做出相应的处置，是十分有必要的。
2. 瓦里安直线加速器的典型故障及维修2.1 瓦里安直线加速器的灯丝电压或是栅计电压故障瓦里安直线加速器的使用率在医院设备中都是比较高的，加之价格昂贵，需要定期的修护。
瓦里安直线加速器不出光束或是出现连锁故障一般来讲都是电压超出规定的范围造成的，瓦里安直线加速器的电子枪对于电压都有明确的要求，如果超出正常的操作范围就容易产生故障，灯丝电压和偏差电压是最主要的原因，当电子枪的灯丝电压过低，栅极偏压高于标准的时候，都会造成机器器件的损坏，GFIL发生连锁和电子枪关系密切，在排除此类问题的时候，需要对和电子枪相关的器件进行优先排除，故障的监测重点要放在电路板以及线缆上，在检修前充分阅读安全使用须知，按照操作要求进行检修，选择机器维修模式，枪驱动脉冲出现问题的话需要对冷端进行关闭，据此判断枪驱动脉冲的完好性，如果是电压不稳定、过高或是过低原因造成就需要对电位器进行调整，有时候是电源的原因造成的。
Varian 23EX直线加速器真空电源故障处理
Varian 23EX直线加速器真空电源故障处理王少丹【摘要】The vacuum system is an important part of the linear accelerator and it has a high failure rate.This article briefly describes the basic structure and working principle of the Varian 23EX linear accelerator vacuum system,analyzes the common interlock signal of vacuum system.For a case of failure,the reason investigation process and troubleshooting of the linear accelerator vacuum power is described in detail.The author summarizes the skills and qualities that a clinical engineer should have in the routine maintenance of the linear accelerator.%真空系统是直线加速器的重要组成部分,故障率较高。
通过介绍Varian23EX直线加速器真空系统的基本构成和工作原理、对真空系统常见的联锁信号进行简要分析,以及就一例特殊的直线加速器真空电源故障现象、原因排查过程及故障解决的描述,总结了临床工程师在直线加速器的日常维护中应具备的技能和素质。
【期刊名称】《中国医学装备》【年(卷),期】2012(009)004【总页数】2页(P84-85)【关键词】直线加速器;真空电源;主要联锁;全自动稳压器【作者】王少丹【作者单位】杨州市第一人民医院医疗设备管理处,江苏扬州225009【正文语种】中文【中图分类】TH774我院一台Varian 23EX直线加速器于2009年正式投入使用至今，其中灯丝小时为2840，高压小时为320。
VARIAN 23-EX医用直线加速器故障分析与维修四例
VARIAN 23-EX 医用直线加速器故障分析与维修四例引言医用直线加速器是生产高能量X 射线和电子束用于放射治疗的专业设备。
随着科技的迅速发展，直线加速器所具有的性能及应用领域也在不断拓展。
目前，国内外医院普遍采用VARIAN23EX 型号的医用直线加速器用于放射治疗。
VARIAN 23-EX 医用直线加速器可实现精密的放射治疗，并具有快速复位技术，满足各种种放疗需求。
然而，在使用过程中，由于技术、设备和操作等方面的原因，也可能会出现故障，影响治疗的效果。
本文通过四例故障分析与维修，总结VARIAN 23-EX 医用直线加速器的常见故障及其处理方法，为临床使用者提供一定的参考和借鉴。
故障分析1.故障一：辐射源无法下落VARIAN 23-EX 医用直线加速器的辐射源装置是放射治疗的核心组成部分。
辐射源装置下落不正常是常见故障之一，一般是由于装置内的电子束诱导电子路为打开所致。
故障排除方法：1)将曝光托盘推回到原位，关掉机器。
等待20~30s，重新开启机器，如果装置恢复正常，说明是偶然干扰引起的，否则执行2)；2)打开机器的后罩，检查电子束诱导电子路的连接状态，如果松动或损坏就及时更换或重新连接。
2.故障二：治疗头无法停止旋转治疗头旋转的稳定性是直线加速器中的重要指标之一。
如果发现治疗头无法停止旋转且开始发出噪音，就会对放疗的准确性产生影响。
故障排除方法：1)关闭机器，检查治疗头旋转器的机械结构是否移位或受损，如需要，及时换新；2)检查治疗头旋转器的传感器是否失灵，如果需要，就更换新的传感器并调整校准；3)检查机械止挡是否过紧或被压过了，如果需要，调整校准。
3.故障三：X 射线质量偏低在治疗时，X 射线的质量需要达到一定的标准，才能保证放疗的准确性和稳定性。
如果发现X 射线质量偏低，就需要检查机器的电子枪和高压电源等部件。
故障排除方法：1)检查机器的射线输出是否等于规格书上的数值，如果不等于，就需要进行电子枪电流和高压电源的校准；2)检查机器的各个部件是否正常工作，如阴极丝是否损坏、电子枪调整是否正常等；3)如果经过检查后仍然没有解决问题，就需要请专业技术人员进行维修。
瓦里安2300CD型直线加速器的故障分析与维修
瓦里安2300ＣＤ型直线加速器的故障分析与维修我院引进的2300CD型电子直线加速器采用工控机控制，自动化程度较高，配备了JX-100型头部X刀和体部X刀。
具有常规治疗、弧形治疗、楔形治疗等模式。
目前，我院日均放疗患者30~40例，日均50~60野。
由于工作负荷较大，造成该机故障率较高。
为了提高开机率，保证放疗患者能顺利地治疗，并在整个疗程中治疗不中断，既要保证治疗安全，又要确保剂量准确，故障分析与及时维修就显得尤其重要，现将我院加速器故障分析与维修5例介绍如下。
1 高压电路故障1.1 故障现象：按下出束键后，调制器有上高压的吸合声，但第一、第二通道红色指示线无显示，无其他任何故障报警，控制台面板指示表指示值在按下出束键前为：MI(磁控管阳极平均电流)：O，Mi(磁控管灯丝电流)=0.4×20A，按下出束键后未有任何变化。
1.2 故障分析与维修：我们在实践中通过检查磁控管灯丝的电压和电流，没有发现异常，由此初步排除了磁控管和高压脉冲变压器损坏的情况。
因为出束后磁控管灯丝的工作状态与脉冲变压器有关，我们重点对脉冲变压器的初级线圈回路进行检查。
在切断电源总闸的情况下，先对PFN的高压电容进行完全放电，后用万用表量取调制器柜后面的高压输出电缆(该电缆与脉冲变压器初级线圈连接)的电阻值，发现为无穷大，说明该电缆回路断开了，检查脉冲变压器，发现高压电缆在P2端接头处断开，没加上高压脉冲变压器不能正常工作，磁控管阴极没有脉冲负高压，阳极相对阴极没有形成电位势，磁控管内没有产生离子流，脉冲阳极电流信号未产生，受控继电器未吸合，磁控管灯丝供电电压回路未断开，故出现上述出束前后MI和Mi未变化的情况。
由于接头断开处具有带高压、积灰尘、旋转、接线短、隐蔽的特点，极易出现故障。
对其清洁后行焊接处理，加速器恢复正常。
2 灯丝过流2.1 故障现象：开机时主机立即报磁控管故障，脉冲调制器机柜内的“灯丝过流”指示灯亮，机器不能正常照射。
瓦里安直线加速器系统常见故障排查及分析总结
104ACADEMIC FORUM /学术论坛摘 要：文章主要介绍医用加速器常见故障，包括水冷系统、压缩机、SF 6故障，通过查看设备电气原理图纸分析原因，并找到解决方法，保障设备正常使用。
关键词：加速器；水冷系统；压缩机； SF 6Abstract: The article mainly introduces the common faults of medical accelerators, including water-cooling systems, compressors, and SF6 faults. Through analyzing the electrical principle drawings of the equipment finds out solutions, makes sure the normal use of the equipment.Keywords: Accelerator; Water cooling system; Compressor; SF 6Doi:10.3969/j.issn.1671-9174.2019.09.019瓦里安直线加速器系统常见故障排查及分析总结Summary and Analysis of Common Faults of Varian Linear Accelerator System文/沙会By Sha Hui受各种因素影响，肿瘤发病率仍处于较高水平，目前对肿瘤的治疗手段主要有手术、化疗、放疗等。
放疗因其各项优势正越来越普遍成为治疗肿瘤的重要手段，目前可用于肿瘤放疗的医疗设备有医用加速器、伽马刀、后装机、射波刀等，其中医用加速器是放疗的主要设备。
加速器具有自动化程度高、操作简单、稳定、安全的特点, 是各大医院的主流化疗治疗仪器。
但因使用频率高，所以故障率相对会增加，而且设备昂贵，需要治疗患者又较多，作为医院工程师应尽力快速解决常见故障，减少停机时间，降低对患者正常治疗的影响。
瓦里安2300C／D 直线加速器 GFIL 联锁维修一例论文
・经验交流・瓦里安２３００Ｃ／Ｄ直线加速器ＧＦＩＬ联锁维修一例林治学 王忠文 谭力１１００４２沈阳，辽宁省肿瘤医院放疗科ＤＯＩ：１０．３７６０／ｃｍａ．ｊ．ｉｓｓｎ．１００４－４２２１．２０１６．０３．０２０ ２０１４年８月４日，本院瓦里安２３００Ｃ／Ｄ直线加速器在治疗患者期间出现ＧＦＩＬ联锁，导致治疗中断，经排查迅速发现故障原因并很快解决了故障。
以下是笔者维修的心得体会，供同仁参考。
一、故障原因在加速器转动机架后出现ＧＦＩＬ联锁，进入治疗室内，拆开机架上电子枪控制部分冷端的外壳，发现ＧＵＮＰＯＷＥＲＳＵＰＰＬＹ板上ＤＳ２（ＨＯＴＤＥＣＫ）和ＤＳ３（ＨＩＧＨＶＯＬＴＡＧＥ）两个指示灯不亮，同时ＧＵＮＣＯＮＴＲＯＬＬＥＲ板上显示ＨＤＯＰ＜＞，通过旋转Ｓ４（ＯＰＴＩＯＮＳＥＬＥＣＴ）至Ｆ（ＥＲＲＯＲＳ）选项，看到所有热端参数全部异常，包括１５Ｖ、－１５Ｖ、５Ｖ、ＧＲＩＤ＋、ＨＤＰＯＷＥＲ等。
根据上述现象分析认为应该是枪热端未上电，故采用分步排除法［１］查找故障：第一步，先检查ＧＵＮＰＯＷＥＲＳＵＰＰＬＹ板上保险丝是否熔断，关闭该板上３个开关后将其拔出，参照ＰＯＷＥＲＳＵＰＰＬＹ电路图用万用表测量Ｆ４和Ｆ３保险丝，都正常。
第二步，依次用备用件更换枪冷端ＧＵＮＰＯＷＥＲＳＵＰＰＬＹ、ＧＵＮＣＯＮＴＲＯＬＬＥＲ和热端ＧＵＮＦＩＬＡＭＥＮＴＰＯＷＥＲＳＵＰＰＬＹ三块电路板，发现故障现象没有改变，以此判断故障并非出在电路板上，而是输入信号异常导致故障。
第三步，参照该部分加速器图纸分析电路，发现导致ＤＳ２和ＤＳ３指示灯不亮的原因只能是Ｋ２继电器没有吸合。
Ｋ２继电器的线圈电压由芯片Ｕ１（７４ＨＣＯ２）的１脚输出提供。
Ｕ１为或非门芯片，其中２、３脚为两路输入，且只有在两路输入都为低电位时１脚才能输出高电位。
第一路连接Ｕ１的２脚的是Ｐ１－２６Ａ的ＨＤ／ＨＶＰＯＷＥＲＥＮＡＢＬＥ信号，此信号由ＧＵＮＣＯＮＴＲＯＬＥＲ板输出，并在ＧＵＮＣＯＮＴＲＯＬＬＥＲ板上有外露测试点，用万用表测量发现信号为＋５Ｖ，此信号正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医疗设备信息
２２卷１０期!２００７．１０
故障现象医院一次意外停电后，不能正常开机。
按下用户端的ＣＢＳＴＡＲＴ键后，调制柜Ｌｉｎｅ１空气开关跳闸，再按下设备端的ＳＴＡＲＴ键，继电器虽有吸合动作，但此时松开ＣＢ
ＳＴＡＲ键，设备也同时断电，不能开机。
故障检修首先怀疑ＬＩＮＥ１的负载，分析电路图ＬＩＮＥ１是将调制柜配电电路的ＬＩＮＥＡＢＣ连通到Ｔ１变压器的Ｈ１、Ｈ２、
Ｈ３端，是一个３２Ａ的常闭开关，给Ｔ１变压器供电，即使将其断
开，设备应能开机，所以暂将它稍后排除。
该机的开机过程大致如下，２４Ｖ电源通过控制键盘、辅助机架、病人床、机柜、面板、调制柜、治疗室共７个紧急开关连接设备端ＳＴＡＲＴ开关，
ＳＴＡＲＴ闭合后使Ｋ３、Ｋ４两个常开继电器线圈得电；Ｋ３、Ｋ４和
用户端ＣＢＳＴＡＲＴ开关并联，ＣＢＳＴＡＲＴ闭合后使用户端低压继电器ＵＶＲ得电并通过Ｋ３、Ｋ４自锁保持，ＵＶＲ闭合后用户端的三项电源通过ＴＢ１和设备端接通，机器工作。
先检查所有的紧急开关有无被误操作，我院曾发生过病人按下床边紧急开关导致不能开机。
确认各个紧急开关正常后再检查Ｋ３、Ｋ４继电器，用备件更换，故障依旧。
仔细观察Ｋ３、Ｋ４继电器无吸合动作，使ＵＶＲ得电后不能保持，机器不能开机。
而检查为ＵＶＲ供电的用户端２４Ｖ电源正常，维修陷入僵局。
后经仔细分析，用户端为ＵＶＲ供电的２４Ｖ电源和设备端的Ｋ３、Ｋ４的２４Ｖ电源不是一路，ＵＶＲ的电源来自用户端控制变压器，已检测正常；Ｋ３、Ｋ４的电源来自Ｃｏｎｓｏｌｅ控制台，未检测。
后经仔细研究电路图，才找到该路２４Ｖ电源来自控制台ＰｏｗｅｒＳｕｐｐｌｙＰＳ１，编号７８－５９０３５２。
该部分是独立的＋２４Ｖ、±１２Ｖ、＋５Ｖ电源，无输出，故障的根本原因就在于此。
但该部分无原理图供参考，只能检查各个独立元件。
经查两个肖特基二极管ＣＲ２４、ＣＲ２５击穿，编号
ＭＢＲ３０４５ＰＴ。
更换后，四组电源均有输出，可正常开机，故障应
该排除。
但做晨检时又发生ＨＷＦＡ连锁，不能出束。
虽然
ＨＷＦＡ的故障产生原因有五种可能，但本次故障应跟更换电源
有直接关系。
进入维修模式监测各组电压值，发现＋５Ｖ偏低，为４．８９Ｖ。
对照上周的晨检记录，该组电压值为＋５．０５Ｖ，应该是原因所在。
在通电情况下进入维修模式实时监视ＨＷＦＡ和＋５Ｖ电压值，同时缓慢调整电源板上的Ｒ２１可调电位器，当调整到
４．９５Ｖ时，ＨＷＦＡ连锁消失，保险起见继续调整到５．０５Ｖ，和原
来晨检记录的一致，做晨检每个能量出束正常，后又更换ＬＩＮＥ１开关，解决开机跳闸问题，至此全部故障排除。
总结本次维修关键在于要能分析出用户端和设备端的２４Ｖ电源不是一路，开始测量到用户端ＵＶＲ的２４Ｖ电源正常后，就没怀疑设备端Ｋ３、Ｋ４的供电电源，导致维修走了很多弯路。
大型设备的日常数据要注意保管，不要因为设备正常工作就疏忽打印晨检记录和登记机器的水流、气压、水温等参数，这些平常不起眼的数据对机器的正常运转起着重要作用。
［参考文献］
［１］黄小庆，等．ＣＬ２３００Ｄ加速器故障分析与检修．医疗设备
信息［Ｊ］，２００４（２）：７３．
［２］高枫．Ｖａｒｉａｎ２３００Ｃ／Ｄ医用直线加速器ＨＷＦＡ连锁故障
的检修［Ｊ］．中国医疗器械杂志，２００５（２）：１５５．
［３］刘德庆，等．Ｖａｒｉａｎ２３ＥＸ医用直线加速器高压故障１例
［Ｊ］．医疗设备信息，２００６（３）：８２．
［４］陈敏，等．西门子直线加速器高压部分故障检修［Ｊ］．医疗卫
生装备．２００６（９）：９４．
!
ＶＡＲＩＡＮ２３００Ｃ／Ｄ直线加速器电源故障检修
窦文，阳建勋，钟青松
（南方医科大学珠江医院，广东广州５１０２８２）
［摘
要］通过对ＶＡＲＩＡＮ２３００Ｃ／Ｄ直线加速器电源部分控制原理及出现故障的分析，查找出该故障的原因并给予了及时的排除。
［关键词］直线加速器；加速器电源；故障检修［中图分类号］ＴＬ５３
［文献标志码］Ｂ
［文章编号］１００７－７５１０（２００７）１０－０１１４－０１
ＴｒｏｕｂｌｅｓｈｏｏｔｉｎｇｆｏｒｔｈｅＰｏｗｅｒＳｕｐｐｌｙｏｆＶＡＲＩＡＮ２３００Ｃ／ＤＬｉｎｅａｒＡｃｃｅｌｅｒａｔｏｒ
ＤＯＵＷｅｎ，ＹＡＮＧＪｉａｎ－ｘｕｎ，ＺＨＯＮＧＱｉｎｇ－ｓｏｎｇ
（ＺｈｕｊｉａｎｇＨｏｓｐｉｔａｌａｆｆｉｌｉａｔｅｄｔｏＳｏｕｔｈＭｅｄｉｃａｌＵｎｉｖｅｒｓｉｔｙ，ＧｕａｎｇｚｈｏｕＧｕａｎｇｄｏｎｇ５１０２８２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＡｎａｌｙｚｅｓａｎｄｆｉｎｄｓｔｈｅｆａｉｌｕｒｅｃａｕｓｅｏｆｔｈｅｐｏｗｅｒｓｕｐｐｌｙｆｏｒＶＡＲＩＡＮ２３００Ｃ／Ｄｌｉｎｅａｒａｃｃｅｌｅｒａｔｏｒ．Ａｎｄｄｅｓｃｒｉｂｅｓｔｈｅｃｏｕｒｓｅｏｆｔｒｏｕｂｌｅｓｈｏｏｔｉｎｇ．
Ｋｅｙｗｏｒｄｓ：ｌｉｎｅａｒａｃｃｅｌｅｒａｔｏｒ；ｐｏｗｅｒｓｕｐｐｌｙ；ｔｒｏｕｂｌｅｓｈｏｏｔｉｎｇ
收稿日期：２００７－０３－１３维修经验
１１４・・。
