医用直线加速器的原理与维护_葛振兴
BJ_6B医用直线加速器结构原理及维修_许章顶

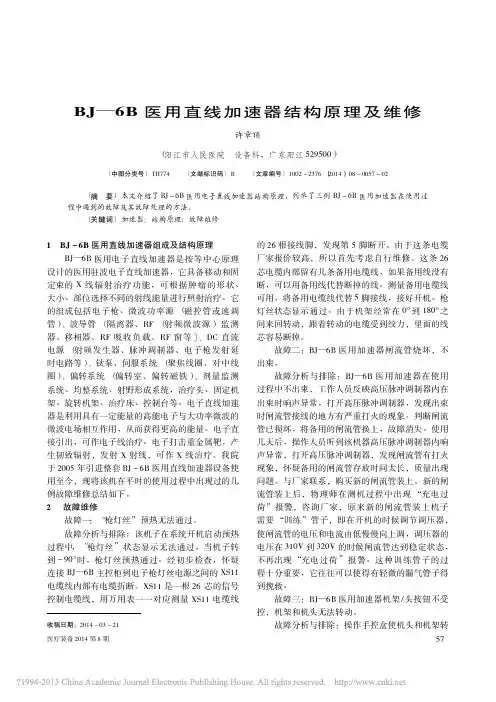

收稿日期：2014－03－21BJ —6B 医用直线加速器结构原理及维修许章顶（阳江市人民医院设备科，广东阳江529500）〔中图分类号〕TH774〔文献标识码〕B〔文章编号〕1002－2376（2014）08－0057－02〔摘要〕本文介绍了BJ －6B 医用电子直线加速器结构原理，列举了三例BJ －6B 医用加速器在使用过程中遇到的故障及其故障处理的方法。
〔关键词〕加速器;结构原理;故障维修1BJ －6B 医用直线加速器组成及结构原理BJ —6B 医用电子直线加速器是按等中心原理设计的医用驻波电子直线加速器，它具备移动和固定束的X 线辐射治疗功能，可根据肿瘤的形状、大小、部位选择不同的射线能量进行照射治疗。
它的组成包括电子枪、微波功率源（磁控管或速调管）、波导管〔隔离器、ＲF （射频微波源）监测器、移相器、ＲF 吸收负载、ＲF 窗等〕、DC 直流电源（射频发生器、脉冲调制器、电子枪发射延时电路等）、钛泵、伺服系统（聚焦线圈、对中线圈）、偏转系统（偏转室、偏转磁铁）、剂量监测系统、均整系统、射野形成系统，治疗头、固定机架、旋转机架、治疗床、控制台等。
电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，从而获得更高的能量。
电子直接引出，可作电子线治疗。
电子打击重金属靶，产生韧致辐射，发射X 射线，可作X 线治疗。
我院于2005年引进整套BJ －6B 医用直线加速器设备使用至今，现将该机在平时的使用过程中出现过的几例故障维修总结如下。
2故障维修故障一：“枪灯丝”预热无法通过。
故障分析与排除：该机子在系统开机启动预热过程中，“枪灯丝”状态显示无法通过，当机子转到－90ʎ时，枪灯丝预热通过。
经初步检查，怀疑连接BJ —6B 主控柜到电子枪灯丝电源之间的XS11电缆线内部有电缆折断。
XS11是一根26芯的信号控制电缆线，用万用表一一对应测量XS11电缆线的26根接线脚，发现第5脚断开。
浅谈直线加速器的维修及维护
浅谈直线加速器的维修及维护
直线加速器是一种常见的加速粒子的设备，广泛应用于医学、科研等领域。
为了保证
直线加速器的正常运行和延长其使用寿命，维修和维护工作至关重要。
本文将就直线加速
器的维修和维护进行浅谈。
维修工作是直线加速器维持良好工作状态的基础。
维修工作需要专业的技术人员进行，他们需要具备相应的知识和技能。
维修工作主要包括设备故障的排除、零部件更换和调整等。
在进行维修前，需要对直线加速器进行检查和测试，以确定故障的具体原因。
需要注
意的是，在维修过程中，应严格按照相关的操作规程进行操作，确保维修工作的安全性。
维护工作是保证直线加速器长期稳定运行的重要环节。
维护工作主要包括设备的日常
保养、定期检查和清洁等。
日常保养包括设备的清洁、润滑以及各种零部件的定期检查等。
定期检查则是对直线加速器进行全面的检测，以发现潜在的故障和问题，并及时解决。
清
洁工作是保持设备的整洁，避免灰尘和杂质对设备工作的影响。
在进行维护工作时，需要
制定相应的维护计划和标准，确保维护工作的有效进行。
对于直线加速器的维修和维护，还需要注意以下几点。
维修和维护工作需要有专门的
维护区域和维修设备，以便进行相关的工作。
维修和维护工作需要有专人负责，确保工作
的高效性和准确性。
维修和维护工作需要定期进行培训和学习，以更新维修和维护技术。
维修和维护工作还需要做好记录和统计，以便及时了解设备的使用情况和维护效果。
医用直线加速器的质量保证及控制探究
医用直线加速器的质量保证及控制探究摘要：医用直线加速器是一种高精度设备，长期使用会导致老化，如果操作不当，还会加快老化进程。
本文探索医用直线加速器的质量保证与质量控制措施，以确保其正常使用。
关键词：医用；直线加速器；质量保证；质量控制引言：恶性肿瘤放疗的主要目的是为肿瘤部位提供充足的辐射剂量，同时尽量减少对周围正常组织及重要脏器的辐射，从而达到控制肿瘤发展、减少放射并发症、保护重要器官的目的。
随着精密放射技术的不断发展，越来越多专家开始关注放射治疗器械的质量保证和质量控制工作。
医用直线加速器是开展放疗的重要设备，其质量控制是否能可靠、稳定地进行，是确保放射治疗工作高质量开展的先决条件。
一、医用背景1.医用直线加速器的工作原理医用直线加速器以微波电磁场加速高能电子轰击钨靶产生X射线。
X射线经过均整器均整及多级准直器限束照射病灶，使肿瘤细胞坏死达到治疗的目的。
2.相关法规、条例及参考资料在医用直线加速器的质量保证和质量控制中，最有法律效力的是《放射治疗卫生防护与质量保证管理规定》。
该法律参考了国际上很多常用的方法，并对国内的放疗实践进行了总结。
目前国内最权威的工业技术标准是《医用电子加速器性能和试验方法》，由卫生部和国家技术监督管理局共同制定。
这些法规与医疗器械行业技术规范相结合，在法律、技术层面上对医用直线加速器进行了质量保证和质量控制[1]。
质量保证，其目的在于在质量系统的监督下完成所有有计划的活动，让放疗患者增强治疗信心。
质量保证内容应包括仪器的剂量精确度、仪器是否能正常工作、仪器在临床上的使用、临床疗效等。
质量控制是指在放疗各个环节中，对影响质量的元素进行监测，从而实现产品的质量目标。
二、医用直线加速器的质量保证与质量控制医用直线加速器质量保证与质量控制的目的是为病人提供高品质的医疗服务；消除影响治疗效果的不利因素，保证医疗过程的正常进行，提高医院的工作效率和质量。
目前的医疗直线加速器质量保证工作包括以下两方面内容：1.在医用直线加速器的质量保证中，应重视物理师的角色。
浅谈直线加速器的维修及维护
浅谈直线加速器的维修及维护直线加速器是一种重要的医疗设备，常用于医疗放射治疗和科学研究领域。
它的正常运行对于医疗工作者和患者来说至关重要，因此对直线加速器的维修和维护工作至关重要。
本文将就直线加速器的维修及维护进行浅谈，希望能对相关人员有所帮助。
一、日常维护工作1. 定期清洁：直线加速器的设备表面、操作面板等部位应该定期清洁，以防灰尘和杂物进入设备导致故障。
2. 观察运行状态：工作人员要定期观察直线加速器的运行状态，注意是否有异常噪音、异味等，一旦发现异常应及时排查原因。
3. 定期维护：定期对直线加速器进行维护保养，包括润滑、更换易损件等，确保设备始终处于良好的运行状态。
二、故障排查与维修1. 定期检查：对直线加速器常见故障点进行定期检查，包括电子管、高压电缆、微波源等部件的外观和连接状态。
2. 学习维修技能：操作人员需要具备一定的维修技能，能够快速准确地排查故障原因，并进行相应的维修工作。
3. 注意安全：在进行维修工作时，要时刻注意安全，做好防护措施，避免电击、辐射等安全事故的发生。
三、专业维修团队1. 寻找合适的维修团队：对于一些特殊的故障和维护工作，需要寻找专业的维修团队进行处理，确保设备得到正确的维修。
2. 检查维修记录：在选择维修团队时，要重视其维修经验和维修记录，确保团队的能力和信誉。
3. 建立维修档案：对于直线加速器的维修工作要建立完善的维修档案，包括维修时间、维修内容、维修人员等信息，以备日后查询。
四、定期质量检查1. 参与质量检查：定期邀请权威机构进行直线加速器的质量检查，确保设备符合相关标准和要求。
2. 做好准备工作：在质量检查前，要做好相关的准备工作，包括设备调试、文件整理等，以确保检查工作的顺利进行。
3. 严格遵守检查结果：对于检查结果中提出的问题，要及时并严格按照规定的时间进行整改，以确保设备的正常运行。
医用电子直线加速器的维护与保养
医用电子直线加速器的维护与保养 于修昊 【摘 要】医用电子直线加速器是医院用来治疗肿瘤的主要设备,本文介绍了医用电子直线加速器的构造组成和加速器的日常保养工作.
【期刊名称】《中国医疗设备》 【年(卷),期】2011(026)009 【总页数】2页(P124-125) 【关键词】直线加速器;分类;组成;维护保养 【作 者】于修昊 【作者单位】六盘水市水城矿业(集团)总医院设备科,贵州六盘水553000 【正文语种】中 文 【中图分类】TH774 医用电子直线加速器是一种为放射治疗提供的，符合临床治疗要求的X线或电子束辐射的医用治疗装置。医用直线加速器设备的主要用于治疗人体肿瘤，因此有特殊的性能要求和更严格的安全性要求。电子直线加速器利用具有一定量的高能电子与大功率波的微波电场相互作用从而获得更高的能量。这时，电子的质量不断变大，但速度增加不大，由电子直接引出，可作电子线治疗。 按加速管工作原理区分，医用电子直线加速器一般分为行波加速器和驻波加速器2种；按照输出能量高低，一般分为低能，中能和高能3种，见表1。 2.1 机械系统 机械系统主要包括：主机架（底座+旋转支臂）、辐射头（治疗头）和治疗床（患者支撑系统）。 2.2 光学指示系统 光学指示系统主要包括：光野指示装置（模拟灯）和距离指示装置（光距尺）。 2.3 治疗附件 治疗附件包括：前/后指针、影子盘、楔形板和限光筒。 2.4 加速管和束流运送系统 主要包括：电子枪、加速官腔链、输入输出耦合器、真空泵组件、偏转盒和引出窗、聚焦线圈、对中线圈和偏转线圈等。 2.5 辐射系统 主要包括：靶组件、初级准直器、X线均整过滤器和电子线散射过滤器、上下光阑等。 2.6 其他 主要包括：微波功率源及其传输系统、高压脉冲调制器、真空系统、计量检测系统、控制系统、动力配电及电源系统、其他辅助系统。 直线加速器是医院用来治疗肿瘤的主要设备，其使用率高与低将直接影响到患者的治疗效果。为了使医用直线加速器保持良好的工作状态，减少故障率、降低停机率，确保患者的按时治疗，维修人员就必须对机器进行按期认真的检查、保养、校准及例行修理。 医用直线加速器维修包括2方面，首先就是需要制定保养计划，按照计划进行预防性的保养工作（重要）；其次是机器的故障检修，维护、保养及零件的更换都应有详细的记录，以便掌握机器的状态。 3.1 每周保养计划 每周抽出半天时间为机器“体检”。主要内容：① 检查机架后部机座内由于支臂旋转而造成的电缆和水、气管线的扭拉、滑动和磨损的情况，并检查各接头是否可靠（我院机器就发生过由于机架旋转导致电缆抽芯的故障）；② 检查各水、气管线接头处有无漏水、漏气现象；③ 检查刻度盘机械读数与机架数字显示盘读数是否一致；④ 检查光距尺的指示范围及误差，方法为在辐射头轴线的延长线上竖立1块平板，即可读取光距尺全程的指示范围。在等中心高度的平面分别上升、下降治疗床确定的高度，比较此高度与光距尺在床面上读数的偏差, 即可测量光距尺的指示误差；⑤ 检查各紧急开关动作是否正常；⑥ 使用运动控制手控盒检查辐射头及光阑系统的电机驱动运动：自转、上下光阑开合；⑦ 在等中心高度用钢板尺检查光野的尺寸大小，比较光野尺寸与数显板上显示的读数是否一致；⑧ 检查水平移动的纵、横向失电制动电磁闸是否牢靠、手动是否灵活；⑨ 检查升降运动是否灵活、有无大的振动和噪音；⑩ 检查公转制动是否可靠。 3.2 每季度保养计划 在每周的保养计划之外，每个月还需进行保养维护。主要内容：① 检查支臂旋转限位的行程开关是否动作可靠，任一行程开关都应能及时停止支臂的运动；② 检查机座内各同步齿形带和链条的松紧程度，如果发现松驰应及时收紧；③ 更换循环水箱的蒸馏水，并检查温度调节器控制温度的情况，是否能自动接通或断开；④ 检查自动充气系统的气压情况, 并检查压力继电器在欠压、过压时是否正常动作；⑤ 检查光阑系统碰撞保护开关的动作；⑥ 检查辐射头自转范围及碰撞保护开关的动作；⑦ 检查光野十字线的中心精度（在等中心高度的平面旋转辐射头180°，测量2个位置光野十字线的偏差）。 3.3 半年保养计划 每隔半年要对以下部件进行保养：① 用镜头纸轻轻擦拭光距尺投影镜头；② 检查水流继电器的每个微动开关,观察是否每次会使水流联锁动作；③ 检查旋转驱动系统安装位置有无变化，各固定螺栓有无松动；④ 检查各微波器件、加速管、电控箱的安装位置有无变化，各固定螺栓有无松动；⑤ 检查齿形带、链条、链轮的磨损情况；⑥ 检查自动楔形过滤器的运动和其限位开关动作；⑦ 清洗升降丝杠，检查丝杠螺母的磨损情况，在升降丝杠上涂新的黄油；⑧清洗纵、横向导轨，用油枪在纵、横向导轨滑块上注入新的黄油；⑨检查等中心旋转精度（将床面置于等中心高度，光野十字线投影在床面上，旋转床公转180O，测量光野十字线在床面上的偏差）。 只有做好直线加速器的日常保养工作，才能减少机器的故障，使其提高使用率。
关于医用电子直线加速器的故障与维护方法探讨

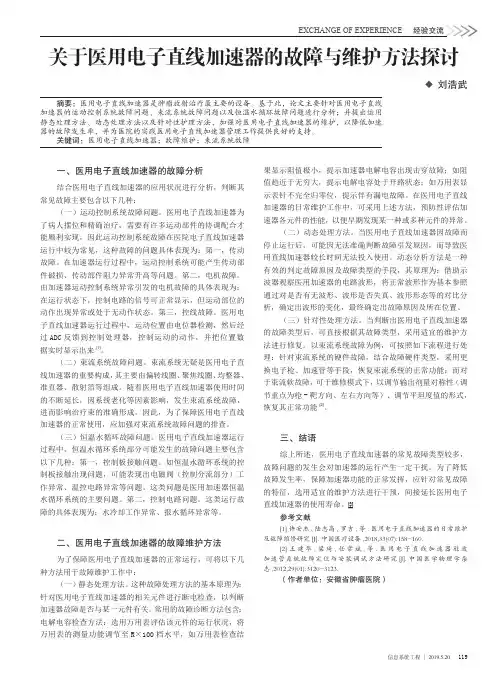

EXCHANGE OF EXPERIENCE 经验交流摘要：医用电子直线加速器是肿瘤放射治疗最主要的设备。
基于此，论文主要针对医用电子直线加速器的运动控制系统故障问题、束流系统故障问题以及恒温水循环故障问题进行分析；并提出运用静态处理方法、动态处理方法以及针对性护理方法，加强对医用电子直线加速器的维护，以降低加速器的故障发生率，并为医院的实践医用电子直线加速器管理工作提供良好的支持。
关键词：医用电子直线加速器；故障维护；束流系统故障一、医用电子直线加速器的故障分析结合医用电子直线加速器的应用状况进行分析，判断其常见故障主要包含以下几种：（一）运动控制系统故障问题。
医用电子直线加速器为了病人摆位和精确治疗，需要有许多运动部件的协调配合才能顺利实现，因此运动控制系统故障在医院电子直线加速器运行中较为常见，这种故障的问题具体表现为：第一，传动故障。
在加速器运行过程中，运动控制系统可能产生传动部件破损、传动部件阻力异常升高等问题。
第二，电机故障。
由加速器运动控制系统异常引发的电机故障的具体表现为：在运行状态下，控制电路的信号可正常显示，但运动部位的动作出现异常或处于无动作状态。
第三，控线故障。
医用电子直线加速器运行过程中，运动位置由电位器检测，然后经过ADC反馈到控制处理器，控制运动的动作，并把位置数据实时显示出来[1]。
（二）束流系统故障问题。
束流系统无疑是医用电子直线加速器的重要构成，其主要由偏转线圈、聚焦线圈、均整器、准直器、散射箔等组成。
随着医用电子直线加速器使用时间的不断延长，因系统老化等因素影响，发生束流系统故障，进而影响治疗束的准确形成。
因此，为了保障医用电子直线加速器的正常使用，应加强对束流系统故障问题的排查。
（三）恒温水循环故障问题。
医用电子直线加速器运行过程中，恒温水循环系统部分可能发生的故障问题主要包含以下几种：第一，控制板接触问题。
如恒温水循环系统的控制板接触出现问题，可能表现出电磁阀（控制分流部分）工作异常、温控电路异常等问题。
医用直线加速器原理【放射治疗科】 ppt课件
的电子，经 L 距离后，获得的能量为
医学物理
行波加速管结构
•前端束流孔径由大变小，盘片间距由小变大－聚束段 •后面的束流孔径、盘片间距保持不变－光速段
医学物理
微波电场加速电子
+
++
谐振腔 TM010模
医学物理
•微波频率为3GHz，即电场在 1s内，方向变化30亿次
T 0.5C
医学物理
• 日本三菱公司ML-4M医用驻波电子直线加速器的频率特性曲线
束流偏转系统
医学物理
束流传输系统
• 束流传输系统的主要组成:[电子枪] ，聚焦线圈，导向线圈， 偏转系统（90°偏转，270°偏转）， [靶（电子窗）]
医学物理
导向线圈的位置及结构
医学物理
• 90º偏转
偏转方案
• 其它
– 返波管 – 行波管 – 回旋管
医学物理
微波产生
医学物理
磁控管的基本构造及工作原理
医学物理
多腔磁控管的基本构造
医学物理
•能量输出装置
医学物理
磁钢
医学物理
•调频机构 •冷却
医学物理
多腔磁控管的基本工作原理
几个重要概念：
•临界状态 •π型振荡 •同步条件
r m0v eH
2n (n 0,1,2,......) N
医学物理
相位移动
由于粒子质量相对论增长，导致粒子的回旋周 期增大，从而粒子所在的加速相位移动。
Tc=Trf Tc>Trf Tc<Trf
V(f )=Vacos(f )
V(f )=Vacos(f )
医学物理
直线加速器工作原理
直线加速器工作原理直线加速器是一种高能粒子加速器，主要用于粒子物理学、核物理学和医学领域的研究。
其工作原理是利用一定的电场和磁场将带电粒子加速至高速度，以达到所需的能量。
直线加速器由加速腔和加速器管组成。
加速腔是加速器管中的一部分，其内部空间被两个金属板构成。
这两个金属板具有高频电场，当高频电场传入时，强烈的电场使带电粒子被加速。
由于粒子前进的方向为直线，因此称之为直线加速器。
直线加速器应用电磁学中的电场和磁场相互协作的基本原理，将极弱的带电粒子加速到高速度。
在正常情况下，一枚带电粒子会因为静电斥力而遵循圆周运动，这种运动需要将粒子引导进一个能使其绕圆运动的磁场中。
但是直线加速器中的磁场是一个恒定的磁场，无法使粒子绕圆运动。
为了克服这一问题，直线加速器的加速腔中应用了高频电场，可以产生助推作用，与磁场一起让带电粒子向前加速。
直线加速器的工作过程大致如下：首先，通过可控的电压源使加速卡在加速器管中，然后加入一定频率的高频电场，电场与磁场协作，启动电子并加速运动。
在粒子通过加速管时，高频电场会不断地影响带电粒子，使其呈波浪形向前运动。
粒子运动越快，电场也需要越强，从而使粒子能够持续加速。
最终，由于质量和电荷量限制，粒子到达了其极限速度，加速过程就结束了。
通过直线加速器，可以将粒子加速到非常高的速度，达到亿级电子伏能级别，可用于探索基本粒子的性质、直接观察物质的结构和反应过程。
在医学领域，直线加速器被广泛应用于肿瘤治疗，其原理是用高能光子或电子束直接打断肿瘤细胞的DNA，以达到治疗目的。
总之，直线加速器的工作原理是利用电场和磁场调控带电粒子的移动轨迹，使其加速到高速度。
其在粒子物理学、核物理学和医学领域的应用具有重要意义。
医用直线加速器维修及保养对策的研究
医用直线加速器维修及保养对策的研究当前，在肿瘤患者的放射治疗期间，直线加速器被广泛应用，且其发挥的作用极为显著。
为了保证服务优质化、治疗精确化以及直线加速器的良好工作，研究有效方法展开科学管理工作显得尤为重要。
在医用直线加速器的维修、保养方面采取有效措施加以干预，对直线加速器应用价值的提高具有显著价值。
[Abstract]Medical linear accelerator has been widely used and played a significant role in the radiotherapy of tumor patients at present.In order to ensure the quality of service，the precision of treatment and medical linear accelerator work well，it is significant to study the effective method to carry out scientific management.Effective measures are taken to intervene in the maintenance and maintenance of medical linear accelerator，which is of great value to the improvement of the application value of medical linear accelerator.[Key words]Medical linear accelerator；Maintenance；Maintenance countermeasure作為大型医疗设备，医用直线加速器表现出的精密性显著，其涉及诸多技术领域以及科学领域方面，如在微波理论、高能物理以及测量技术等方面。
医用直线加速器的维修及养护分析
医用直线加速器的维修及养护分析目的医用直线加速器的维修及养护分析。
方法回顾性分析该院2015年1月—2016年12月两年期间医用直线加速器故障发生情况，并提出针对性维修及养护建议。
结果该院2015年1—12月医用直线加速器故障报备87例，该院2016年1—12月医用直线加速器故障报备103例，直线加速器故障常见故障为，数据差异有统计学意义（P＜0.05）。
结论医用直线加速器是医院精密度要求较高的大型医疗设备，其内部机件较多，结构复杂，在临床使用过程中易发生故障，针对临床常见故障提出相应维修以及养护措施对保证其临床治疗精密度和有效性具有重要的意义。
标签：医用直线加速器；维修；养护Analysis of Repair and Maintenance of Medical Linear AcceleratorHUANG Xiang-yuDepartment of Radiotherapy，Qidong People’s Hospital，Qidong，Jiangsu Province，226200 China[Abstract] Objective This paper tries to analyze the repair and maintenance of the medical linear accelerator. Methods A retrospective analysis of the failure of medical linear accelerator in this hospital from January 2015 to December 2016 was carried out and suggestions on repair and maintenance were put forward. Results 87 cases of medical linear accelerator failure in this hospital from January to December 2015 and 103 cases of failure of medical linear accelerator from January to December 2016 were reported，and the common faults were，so the difference was statistically significant（P＜0.05）. Conclusion Medical linear accelerator is large hospital medical equipment with high precision and lots of complicated structural internal parts，it’s easy to have failures in the clinical practice. It’s of great significance to comply with the clinical common faults and to put forward the corresponding maintenance and repair measures to ensure the precision and effectiveness of clinical treatment.[Key words] Medical Linear accelerator；Repair；Maintenance恶性肿瘤我国近些年临床发病率不断提升，据相关部门不完全统计，我国恶性肿瘤确诊人数与2014年相比同期增长6.54%，恶性肿瘤对个体生命造成较大威胁，目前临床治疗肿瘤最有效也是最常用的治疗方法是放射治疗，医用直线加速器是集合微波理论、高能物理理论、电真空度技术等多领域技术的放射治疗设备[1-2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２０１４ ＮＯ．２９
ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ
工 业 技 术
５１
科技资讯 ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ
１ 医用直线加速器主要结构
医用直线加速器按微波传输的特点分为行波和驻波两类，其基本结构和系统，它包括电子枪、微波功率源（磁控管或者速调管）、波导管（隔离器、ＲＦ（射频微波源）、监测器、移相器、ＲＦ吸收器、ＲＦ窗等）、ＤＣ直流电源（射频发生器、脉冲调制器、电子发射延时电路等）、真空系统（钛泵）、伺服系统（聚焦线圈、对中线圈）、偏转系统（偏转管、偏转磁铁）、剂量监测系统、治疗床等。２ 医用直线加速器的基本原理医用直线加速器是由三根用绝缘材料制成的高柱和加速管组成。加速管利用真空泵保持真空。外表流线形不仅仅是为了美观，而且是为了防止从任何棱角或突出部分形成意外放电。在加速管中有金属圈，使它们同高压发生器由一系列金属圈的负压从底部到顶端逐渐升高。带正电的质子由于受到带负电的金属圈的吸引而顺管而下，由于下面的金属圈的负电压不断增大，质子的速度也不断增大。在加速管的地端的地板下面，有一个装有接受器的小室，质子能够在这里碰撞，轰击能引起原子核的蜕变，用以治疗肿瘤病变。３ 医用直线加速器的维护加速器是具有高电压大电流真空器件（加速管、磁控管、闸流管）以及相应的大功率微波传输器件，复杂的控制保护电路的大型放疗的设备。故障的几率相对较高，为减少故障率，提高机器的使用效能，掌握机器的日常维护非常重要，根据工作原理及日常维护经验总结以下几点。（１）机房要保持清洁干燥防，并做好辐射。医用直线加速器是一种结构精细，自动化程度高，技术复杂，由多项技术组合的高精放疗设备，具有辐射的特征。因此机房既要满足临床治疗需要，又要确保机器长期稳定良好运行以及从事放疗人员和公众人员的辐射安全。如果机房灰尘过多，比较潮湿，容易引起高压打火。因此机房内要配有相当功率的空调、除湿机，并确保空调、除湿机正常运行。我院直线加速器机房是原废弃钴６０机房改造而成，完全符合《电离辐射防护与辐射源安全基本标准》（ＣＢ１８８７１——２００２）的要求，治疗室采用屏蔽防护的方法。（２）定期更换冷水机内的冷却水。医用加速器普遍采用水冷系统对发热严重的磁控管、靶窗进行冷却，使其温度保持在一定范围之内直线加速器才能正常工作。每半年更换一次水冷系统的蒸馏水，清洗或更换过滤器。水路不通畅，水压过低，可导致加速器输出剂量减少，影响磁控管，加速管（靶）的寿命。（３）使用无水氟利昂（Ｆ１２）。如果使用普通冰箱的氟利昂，将降低波导的绝缘性能，会导致波导管内频繁打火，加速管，波动管和磁控管都可能因打火而损坏。（４）定期记录机器的电气参数。一些电气参数的记录，有助于提供机器性能检测，及时发现隐患。主要的参数有：钛泵电流、加速管电流、加速管灯丝电流、加速管灯丝电压、磁控管灯丝电流、磁控管灯丝电压、磁控管电流。这些参数可做维修参考用。（５）开关机应注意的事项。医用直线加速器开机预热过程中，要先到治疗室内巡查机房内的温度、湿度加、热器的水温、水压、气压是否达到正常运行要求。如有异常必须通知工程师处理，不得强行加高压出束，以免损坏加速器。加速器开机通电，通过计算机自检完成后，将被“待机／运行”开关打到“待机”位置，让机器待机预热１０ｍｉｎ。开机预热有利于保护磁控管灯丝，增加机器的稳定性。机器在待机预热１０ｍｉｎ后，可将运行预热改为１０ｍｉｎ，减少磁控管的损耗。预热完成后，让加速器从重复频率最低处（１５０、１８０、２００、２２０）出束，让医用直线加速器的原理与维护葛振兴 李振法（安徽省砀山县人民医院 安徽宿州 ２３５３００）摘 要：医用直线加速器是生物学上的一种用来对肿瘤进行发射治疗的粒子加速装置，带电粒子加速器是用人工的方法借助各种不同形态的电场，将各种不同种类的带电粒子加速到更高能量的装置。医用直线加速器是现代医学最长用的放射治疗设备，在肿瘤放射治疗中起主导作用，已迅速普及到各大中型医院。掌握直线加速器的基本原理与维护知识对于技术人员使用和维修具有重要意义。该文主要介绍医用直线加速器的基本原理与维护。关键词：直线加速器 结构 原理 维护中图分类号：Ｒ１９７文献标识码：Ａ文章编号：１６７２－３７９１（２０１４）１０（ｂ）－００５１－０１磁控管逐步进入工作状态，同时观察机器运行状态。加速器停止治疗后，在关机前应
退回住选择模式，把开关打到“待机”位置
待机１０ｍｉｎ后关机。目的是为记保护磁控管
灯丝，并且保护加速管的电子枪和灯丝。
（６）剂量的校准。
医用直线加速器剂量校准是其质量控
制极为重要的内容，直线加速器除按标准
剂量外，每次校准前应该校准积分板的放
大器的零点。新的校准方法要注意：校准光
子吸收剂量时，不用考虑有效测量点，即以
电离室中心为测量点；电子辐射质小于或
等于０．７时，校准深度即电离室中心深度为
水下０．５ｃｍ或１ｃｍ；电子束能量小于５ＭｅＶ
时，必须用平行板电离室测量，大于１０ＭｅＶ
电子束，可用圆柱形电离室测量；电子束的
辐射质用电子束剂量在模体中减至最大测
量的５０％时深度表示。
（７）更换真空管应注意的问题。
更换闸流管：在关机一段时间以后，等
管冷却，插拔管要托住其底部，防止玻璃破
裂，要观察冷却风扇是否工作正常。
更换磁控管：输出波导的新旧型号尺
寸；安装螺丝的质量；不能用钢铁工具碰磁
钢；垫圈的质量和大小。
更换加速管：拆管前应记下四周三个
调节对称性螺丝的位置及相应的调节量。
确保在装入后对称不会偏差太大，便于调
节，不要乱动冷却管，以防漏水，注意把钛
泵的磁刚装上，若钛泵不能正常工作，加速
管将因真空不良损坏。
参考文献
［１］张汉朝．低能加速器的应用［Ｍ］．北京．
机械工业出版社，１９８５．
［２］程敬海．放射医疗设备［Ｄ］．上海理工大
学医疗机械学院，２００９．
［３］王书鸿，罗紫华，罗应雄．质子直线加速
器原理［Ｍ］．北京：原子能出版社，１９８６：
２０－７１．
