钻孔灌注桩后压浆法
钻孔灌注桩后压浆技术
4
Part
质量管理及检验
钻孔灌注桩后压浆现场静载荷试验
钻孔灌注桩后压浆现场声波透射法测检测
Part FIVE
5Part 工程实例
试验工程位于西安咸阳国际机场专用高速公路渭河特大桥桥址 处。试验区有试验桩 3 组、每组 3 根、共 9 根。试验桩桩径均
Part 为 130cm。第一组试桩 (命名为 试桩 1 组 ,编号为 Sa1 ,Sb1 ,Sc1)
进行优化 ,将大大节省工程投资。
SIX Part
6Part 创新思考
1.间歇性注浆，后压浆时控制注浆时间，使得桩端 持力层与土层更紧密的结合，加强承载力。
Part 2.在桩中部间隔进行环形注浆，形成桩中部较弱的
环形持力层，增大承载力。 3.在桩底端提前预留若干适宜长度的柱空洞，后压 浆时注入泥浆，形成大桩下面有小桩的持力体系。
Part
5Part 工程实例
试验结论：
通过对试验数据进行分析得出以下结论 : ①使用后压浆技术可以明显提高桩基承载力 ; ②使用后压浆技术可Part以明显减小桩顶沉降 ; ③在试桩没有破坏的情况下 :中砂侧阻力增强系数 为 1. 5、中砂端阻力增强系 数为 2. 5、粗砂侧阻力 增强系数为 1. 6 ; ④采用后压浆 技术对机场专用高速公路桩基长度
压泵进行挤扩，挤扩时观察和记录挤扩压力值，每盘挤扩次数和每次转动角度 根据盘径和弓压臂宽度确定，按上述步骤依次完成一根桩的挤扩施工。
（3）清孔：盘径检测合格后，重新下入钻具，钻进至设计孔底标高后进行第二 次清孔 ；
6Part 创新思考
（4）后压浆装置设置及钢筋笼下设：后压浆装置预先安装在钢筋笼上，桩端 注浆头伸出钢筋笼底不少于 20cm，数量不少于2根，桩侧注浆环管根据桩周 地层和挤扩承力盘设置位置确定，每隔6～12m设置一道，最上 端的注浆装置 距桩顶应不少于 15m，靠近挤扩承力盘的桩侧注浆环管设置在挤扩承力盘上

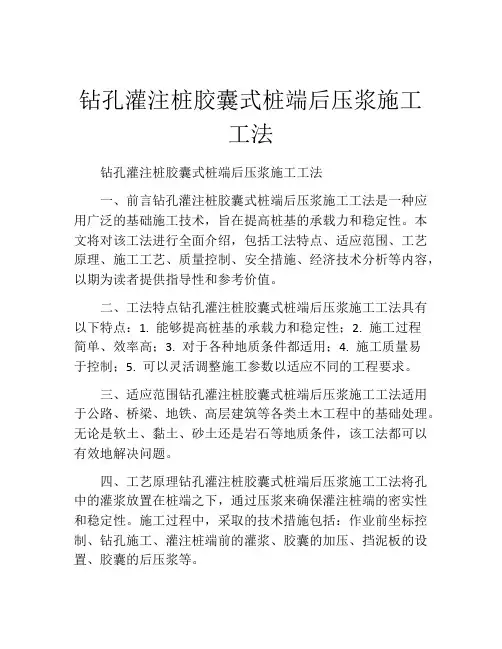

钻孔灌注桩胶囊式桩端后压浆施工工法
钻孔灌注桩胶囊式桩端后压浆施工工法钻孔灌注桩胶囊式桩端后压浆施工工法一、前言钻孔灌注桩胶囊式桩端后压浆施工工法是一种应用广泛的基础施工技术，旨在提高桩基的承载力和稳定性。
本文将对该工法进行全面介绍，包括工法特点、适应范围、工艺原理、施工工艺、质量控制、安全措施、经济技术分析等内容，以期为读者提供指导性和参考价值。
二、工法特点钻孔灌注桩胶囊式桩端后压浆施工工法具有以下特点：1. 能够提高桩基的承载力和稳定性；2. 施工过程简单、效率高；3. 对于各种地质条件都适用；4. 施工质量易于控制；5. 可以灵活调整施工参数以适应不同的工程要求。
三、适应范围钻孔灌注桩胶囊式桩端后压浆施工工法适用于公路、桥梁、地铁、高层建筑等各类土木工程中的基础处理。
无论是软土、黏土、砂土还是岩石等地质条件，该工法都可以有效地解决问题。
四、工艺原理钻孔灌注桩胶囊式桩端后压浆施工工法将孔中的灌浆放置在桩端之下，通过压浆来确保灌注桩端的密实性和稳定性。
施工过程中，采取的技术措施包括：作业前坐标控制、钻孔施工、灌注桩端前的灌浆、胶囊的加压、挡泥板的设置、胶囊的后压浆等。
五、施工工艺钻孔灌注桩胶囊式桩端后压浆施工工法包括以下施工阶段：1. 前期准备：确定施工范围、布置工地、准备施工材料和人员；2. 设计施工参数：根据工程要求和地质条件，确定孔径、孔深、桩长、胶囊尺寸等施工参数；3. 钻孔施工：根据设计要求进行钻孔，确保孔径与设计要求相符；4. 灌注桩端前的灌浆：在钻孔过程中，同时进行浆液灌浆，填充孔洞，提高桩基的承载力；5. 胶囊的加压：桩端灌浆完成后，将胶囊放入孔洞中，通过加压使胶囊完全贴合桩身；6. 挡泥板的设置：为了避免泥浆污染胶囊，采用挡泥板隔离；7. 胶囊的后压浆：根据设计要求，在胶囊内进行后压浆，增加灌注桩端的密实性。
六、劳动组织施工工法需要组织一支熟练、安全的施工团队，其中包括项目经理、技术人员、操作人员、安全人员等。
钻孔灌注桩的后压浆技术
注浆时间宜在混凝土初凝（7~15天左右）后进行。过早，会破坏桩体本身；过晚，不容易打开注浆通道。 成桩后至灌浆前，应进行压水试验，以疏通注浆通道，即进行开塞，提高桩底可灌性。 压水开塞一般用清水，按2~3级压力逐级进行，压水量一般控制在0.6m3，开塞压力一般小于8MPa。
浆液浓度
稀浆（水灰比0.8：1），渗透力强，便于加固预定范围周边地带 中等浓度浆液（水灰比0.6；1），加固预定范围的核心部分，起充填、压实、挤密作用 浓浆（水灰比0.4：1），对已注浆体起脱水作用，最后注入浓浆可掺加减水剂（木钙）、固化膨胀剂（UEA）和早强剂（石膏） 一般是先稀后浓，即水灰比从0.6 0.4。
3.5 桩端后注浆工艺技术
注浆管置与制作 桩开始注浆时间 压水试验(开塞) 初注 注浆量 注浆压力 浆液浓度（水灰比） 注浆节奏 注浆次序 注浆后的保养龄期 桩身强度设计
注浆管设置与制作
注浆管采用Φ30mm~Φ50mm钢管 用榔头将钢管底端砸成尖形开口 距底端30mm左右钻若干小孔，并在小孔放图钉（单向阀作用），再用绝缘胶布加胶带包裹 钢管可作为钢筋笼的一根主筋，用丝扣连接或者外加短套管电焊
注浆后龄期保养
一般要保养20天以上。
桩身强度设计
桩端阻力和侧阻力因注浆而显著提高，因此设计中应相应提高桩身强度，并按《建筑桩基技术规范》验算，避免桩身强度先于土阻力破坏而使注浆失效。后注浆桩的混凝土强度等级一般应较普通桩提高1—3个等级，常用C30～C40。
3.6 注浆效果检测
由于桩端后注浆属于地下隐蔽工程，对其进行完整的注浆效果检测难度较大。 除了在注浆过程中严格遵守注浆规程外，对其注浆效果检测一般是对注浆桩抽样进行静载荷试验，并与未注浆桩进行对比。对深度不大的桩，也可以采取钻芯取样的方法。

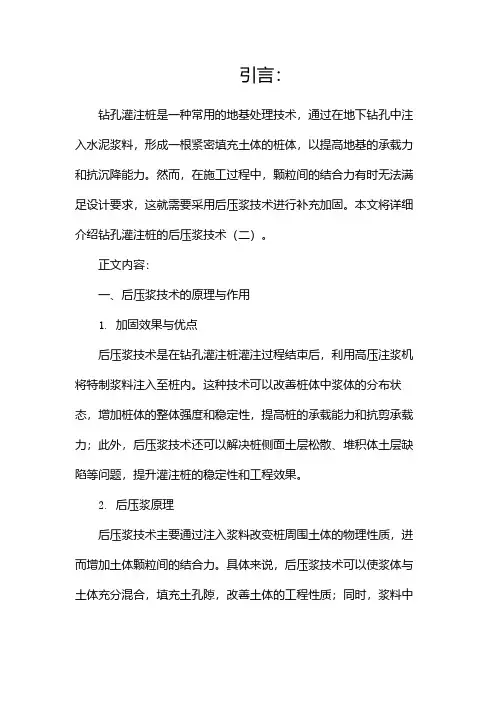

钻孔灌注桩的后压浆技术
引言：钻孔灌注桩是一种常用的地基处理技术，通过在地下钻孔中注入水泥浆料，形成一根紧密填充土体的桩体，以提高地基的承载力和抗沉降能力。
然而，在施工过程中，颗粒间的结合力有时无法满足设计要求，这就需要采用后压浆技术进行补充加固。
本文将详细介绍钻孔灌注桩的后压浆技术（二）。
正文内容：一、后压浆技术的原理与作用1.加固效果与优点后压浆技术是在钻孔灌注桩灌注过程结束后，利用高压注浆机将特制浆料注入至桩内。
这种技术可以改善桩体中浆体的分布状态，增加桩体的整体强度和稳定性，提高桩的承载能力和抗剪承载力；此外，后压浆技术还可以解决桩侧面土层松散、堆积体土层缺陷等问题，提升灌注桩的稳定性和工程效果。
2.后压浆原理后压浆技术主要通过注入浆料改变桩周围土体的物理性质，进而增加土体颗粒间的结合力。
具体来说，后压浆技术可以使浆体与土体充分混合，填充土孔隙，改善土体的工程性质；同时，浆料中的活性成分可以与土体颗粒发生化学反应，形成胶凝物质，增加土体颗粒间的结合力。
二、后压浆技术的施工工艺1.施工准备工作在进行后压浆技术施工前，需要进行一系列的准备工作，包括制定施工方案、选择合适的浆料、检查施工设备以及组织施工人员等。
此外，还需要对设计要求、地质情况等进行全面评估和调查，确保施工的顺利进行。
2.后压浆技术施工步骤后压浆技术的施工步骤主要包括标定注浆压力、启动注浆设备、注浆孔保持清洁、进行后压浆、结束后压浆。
在具体施工过程中，还要注意施工人员的安全和效率，确保施工的质量和进度。
三、后压浆技术中常见问题及解决方法1.桩内压力不稳定在进行后压浆技术施工过程中，由于注浆设备、浆料性能等因素，桩内压力可能会不稳定。
针对这个问题，可以采取合理的措施，并通过监测和调整来解决。
2.浆体分布不均匀有时在后压浆技术施工过程中，由于土层结构的复杂性和注浆过程中的影响因素，浆体分布可能不均匀。
这需要施工人员结合现场实际情况进行调整和改进。
四、后压浆技术质量控制与验收标准1.质量控制措施为确保后压浆技术施工质量，可以采取一系列的质量控制措施，包括严格选择浆料、合理控制注浆压力、监测注浆量和施工参数、加强现场管理等。
钻孔灌注桩后压浆技术分析(全文)
钻孔灌注桩后压浆技术分析(全文)【模板一：正式文档】一：引言钻孔灌注桩后压浆技术分析是针对钻孔灌注桩工程中的一个关键环节进行了详细的研究和分析。
本文将从技术原理、操作步骤、注意事项等方面进行细化，为相关工程人员提供指导和参考。
二：技术原理分析钻孔灌注桩压浆技术是在钻孔灌注桩施工过程中为加固桩身、增强桩体承载力而进行的一项工艺。
该技术通过注浆材料的注入，将桩孔内的空隙填充，与灌注桩桩身形成整体。
钻孔灌注桩后压浆技术的主要原理是利用注浆材料的流动性和胶结性，填充桩孔内的空隙，使钻孔灌注桩的整体性和承载能力得到提升。
三：操作步骤钻孔灌注桩后压浆的操作步骤如下：1. 准备工作：包括准备好所需的注浆设备和材料，检查桩孔和模板的净度等。
2. 注浆设备安装与检查：安装好注浆设备，并进行相关的检查和试验，确保设备运行正常。
3. 注浆材料准备：按照施工方案要求，准备好注浆材料并进行搅拌均匀。
4. 压浆操作：将注浆材料通过注浆管注入桩孔，从底部开始逐渐向上注浆，直至浆液从桩顶溢出为止。
5. 压力控制与监测：在注浆过程中，要注意控制注浆压力，并进行相应的监测和记录。
6. 压浆结束与处理：注浆完成后，做好相应的结束工作，清理、检查和维护注浆设备。
四：注意事项钻孔灌注桩后压浆技术的施工过程中需要注意以下几点：1. 注浆材料的选择和配比要合理，确保注浆效果。
2. 注浆管的布置要合理，保证注浆材料能够充分填充桩孔内的空隙。
3. 控制好注浆压力，避免过高或过低造成不良影响。
4. 注浆过程中要进行压力监测和记录，及时发现问题并采取相应措施。
【附件】本文档涉及的附件包括施工方案、注浆设备参数表等。
【法律名词及注释】1. 钻孔灌注桩：一种土木工程施工技术，通过在地下进行钻孔、给予一定数量的灌注料、然后再拔桩所形成的桩。
2. 注浆材料：一种用于填充空隙、加固桩体的特殊混凝土材料。
【模板二：非正式文档】一：背景介绍钻孔灌注桩后压浆技术分析是对钻孔灌注桩的一个重要环节进行了详细分析和探讨。
钻孔灌注桩后压浆法
钻孔灌注桩后压浆法
引言
钻孔灌注桩作为一种常用的桩基处理方式，其在土木建筑工程
中起到了非常重要的作用。
然而，在钻孔灌注桩施工后，由于孔内
土壤与桩体之间的接触面积不足，可能会导致孔壁周围土体的不稳
定性，从而影响整个桩基的承载能力。
为了解决这个问题，压浆法
被应用在钻孔灌注桩后的桩基处理中。
本文将详细介绍钻孔灌注桩
后压浆法的原理、工艺和施工步骤。
一、原理
钻孔灌注桩后压浆法是指通过向孔内注入高压浆液来填补孔壁
周围的空隙，提高桩与土壤之间的接触面积，增强桩基的承载能力。
压浆法广泛应用于钻孔灌注桩后的桩基处理中，其原理主要有以下
几点：
1.填充孔壁空隙：通过注入高压浆液，将孔壁周围的空隙充填，确保桩体与土壤之间的紧密接触，并增加桩体与土壤的摩擦力。
2.加固土壤：压浆液在注入孔内的过程中，会渗透到孔周围的土壤中，形成固结作用，提高土壤的强度和稳定性。
3.改善孔内土壤性质：压浆液的注入能够改变孔内土壤的结构和物理性质，从而提高桩基的整体承载力。
二、工艺流程
钻孔灌注桩后压浆法的工艺即是在钻孔施工后，通过注入高压浆液进行桩基处理的过程。
其主要分为以下几个步骤：
1.准备工作：
（1）检查孔底是否平整，确保没有杂物和积水。
（2）检查钻孔孔壁是否有松动土或裂缝，如有需要进行修补。
2.制备浆液：
（1）根据工程要求，选择合适的水泥、砂浆等材料，按照一定比例和配方进行混合制备浆液。
（2）搅拌浆液，使其达到均匀、稳定的状态。
3.注入浆液：。
灌注桩后注浆压浆方法及施工工艺
灌注桩后注浆压浆方法及施工工艺灌注桩后注浆指灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
钻孔灌注桩的后注浆基本是劈裂注浆与渗透注浆相结合。
劈裂注浆即压入的高压浆体克服土体主应力面上的初始压应力，使土体产生劈裂破坏，浆体沿劈裂缝隙渗入土体填充空隙，并挤密桩侧土，促使土体固结从而提高注浆区的土体强度。
压浆方法及注意事项一般在成桩3d后开始压浆。
压浆采用低速慢压的方法，同一根桩的压浆顺序为：上侧管→下侧管→端管；同一承台桩的压浆顺序为：先四周桩后中心桩。
压浆完毕后立即给压浆管拧上堵头，以免因回浆而降低压浆效果。
注意事项1.为防止水泥浆从空孔部分的压浆管接头处压出，空孔部分的压浆管接头应采用生料带进行密封，并且空孔部分的钢管均应采用整根长钢管连接。
2.压浆应低档慢压，先稀后浓。
低档慢压既能有效防止压力突增无法压浆的情况，也能防止浆液顺着桩身上窜或从其他地方冒出，使桩端或桩周土体被水泥浆液逐步填充，随压浆量的增加，压力逐渐增加。
3.同一根桩的压浆管，如其中一根确实无法压浆或压浆量不够，另一根压浆管压浆时应补足相应的压浆量。
邻近桩的相邻压浆管也应补足相应的压浆量。
4.如压浆量未达到设计要求，出现浆液冒出地面，此时应暂停压浆，并将压浆管内的水泥浆用缓凝型水泥浆置换出来，停止1h 左右再进行复压，如此往复，直至达到设计压浆量。
5.当场地附近出现渗浆现象或压浆量满足要求、但压力较小时，不能盲目地认为压浆量达到要求就终止压浆。
此时应采用间隔复压、掺早强剂、封闭渗浆通道等方法，保证有效压浆量。
6.压浆管宜用镀锌钢管或黑铁管，直径Φ2.5c m或Φ3.0cm。
对于超长桩，考虑到管内摩擦阻力对压力的影响，可采用Φ3.0cm 或Φ3.8cm管。
出浆阀以单向截流阀为佳。
7.只要浆液能注入土中，宜低压、慢速注浆，这样可让浆液在桩底或桩侧较均匀渗透和缓慢刺入，以得到最佳加固效果。
钻孔灌注桩后压浆施工工艺流程
钻孔灌注桩后压浆施工工艺流程一、主要施工方法本工程的桩基采用钻孔灌注后压浆法施工，钻孔灌注桩“后压浆技术”能更大限度地节约桩基成本。
钻孔灌注桩后压浆法施工工艺流程图（1）测量定桩位根据桩位平面图进行内业计算，算出每一承台的角桩（边）坐标，用全站仪放出角（边）桩桩位，其余桩采用50m 钢尺和麻线根据桩与轴线、桩与桩之间的关系测放桩位，并随即插上标志桩。
报监理复核验收合格后进入下道工序施工。
桩位测放采用中心点位法，并在护筒埋设完毕后作好复验工作，以护筒中心偏差作为验收依据，如发现不符合要求则重新埋设。
（2）护筒制作与埋设护筒用4～8mm 的钢板制作，其内径大于桩径100mm，上部开设两个溢浆口，并高出地面0.3m。
当钻孔内有承压水时，应高于稳定后的承压水位2.0m 以上。
护筒埋设位置准确，护筒内中心线与桩位中心线重合，平面误差控制在50mm 以内，竖直线倾斜不大于1%。
护筒埋置深度一般为2～4.0m。
护筒周边填粘土并分层夯实，防止漏水，并保证护筒内的水位稳定，高出孔内水位1.5m 以上。
（3）钻机就位施钻前钻机要平整、稳固的就位于桩孔处，保证钻具与桩位对中，偏差控制在小于20mm 以内的范围；支撑点支垫牢固，用水准仪或水平尺抄平，保证钻机平整度，做好控制标高标志。
（4）泥浆制备施工前应制备出足够的泥浆。
泥浆制备选用膨润土、碱、CMC 拌制而成。
施工过程中经常对孔内泥浆取样检测，对不符合要求的泥浆及时进行调配合格后进行置换，直到符合要求为止。
泥浆按配合比投料，用搅拌机搅拌，输送到泥浆池内备用。
现场同时施工桩基数量多，且场地紧张，储蓄池中废料需用泥浆车每天进行清运。
（5）钻孔钻孔前详细记录钻杆的长度，并用红色油漆作出明显标志。
钻孔作业分班连续作业，并详细填写钻孔施工记录，经常对泥浆进行检测，注意地层变化；在地层变化处抽取渣样，判明地层情况并与地质剖面图比较，如实写入钻孔施工记录。
（6）检孔用检孔器下放到孔底以检查孔径、孔深、孔斜，保证成孔符合设计及施工规范要求，经监理检测验收合格后方可进入下道工序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩后压浆法
引言
钻孔灌注桩是一种常见的地基处理技术，广泛应用于各类建筑工程中。
在钻孔灌注桩施工的过程中，压浆法是一种重要的技术手段，能够在灌注桩后进一步提高桩基的承载力和稳定性，同时改善地基的工程地质性质。
本文将介绍钻孔灌注桩后压浆法的原理、施工工艺和优势。
一、压浆法的原理
在钻孔灌注桩施工完成后，钢筋笼会被联结到相应的混凝土搅拌罐。
压浆法在施工过程中通过持续或间歇注入浆液的方式将压浆液泌入钻孔灌注桩的基础部分中。
这种操作通过将浆液注入岩土体中来改善岩土体的物理性质、强度和稳定性。
压浆法的关键原理是通过施加压力将浆液注入到孔隙中，填充和压实岩土体，从而提高地基的承载力和稳定性。
压浆液可以根据具体工程需要进行选择，一般采用的是水泥浆液，也可以根据需要添加其他辅助材料来增加浆液的特性。
二、压浆法的施工工艺
1. 浆液配比：根据实际情况，确定水泥浆液的配比。
一般来说，水泥与水的比例为1:1，根据需要可以酌情调整。
2. 注浆钻头选择：选择合适的注浆钻头，以确保浆液能够有效
地注入到灌注桩中。
注浆钻头的直径通常与灌注桩的直径相匹配。
3. 注浆孔的布置：根据设计要求，在灌注桩上预留一定数量和
位置的注浆孔。
4. 注浆施工：将选定的注浆钻头安装在注浆设备上，将浆液注
入到注浆孔中，通过连续或间歇注浆方式进行施工。
5. 注浆压力控制：在注浆过程中，施工人员需根据实际情况灵
活掌握注浆压力，以确保浆液能够充分填充孔隙，并达到良好的填
充效果。
6. 注浆结束：注浆完成后，将注浆孔进行及时密封，防止浆液
外泄。
三、压浆法的优势
1. 提高承载力：钻孔灌注桩后压浆法能够有效地填充和压实岩土体，增加桩基的承载力。
通过压浆法施工，可以提高地基的整体稳定性和抗沉降能力。
2. 改善地基性质：压浆法施工可改善地基的工程地质特性，提高地基的均匀性和一致性。
这有助于减少地基沉降和不均匀沉降的发生，提高建筑物的安全性和稳定性。
3. 保护环境：压浆法施工过程中使用的浆液主要是水泥浆液，对环境影响较小。
相比其他地基处理技术，压浆法不会对周围环境造成污染或影响地下水质量。
结论
钻孔灌注桩后压浆法是一种有效的地基处理技术。
通过施工过程中的压浆操作，能够提高桩基的承载力和稳定性，改善地基的工程地质性质。
压浆法具有施工方便、效果明显、环境友好等优势，在各类建筑工程中得到了广泛应用。
在实际应用中，施工人员需要根据具体工程要求和实际情况合理选择和控制施工参数，以确保施工效果的最佳化。
