隧道防排水施工技术方案样本

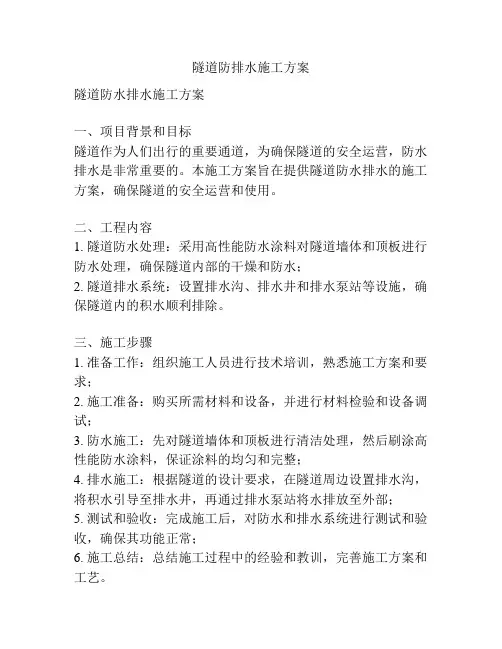

隧道防排水施工方案
隧道防排水施工方案隧道防水排水施工方案一、项目背景和目标隧道作为人们出行的重要通道，为确保隧道的安全运营，防水排水是非常重要的。
本施工方案旨在提供隧道防水排水的施工方案，确保隧道的安全运营和使用。
二、工程内容1. 隧道防水处理：采用高性能防水涂料对隧道墙体和顶板进行防水处理，确保隧道内部的干燥和防水；2. 隧道排水系统：设置排水沟、排水井和排水泵站等设施，确保隧道内的积水顺利排除。
三、施工步骤1. 准备工作：组织施工人员进行技术培训，熟悉施工方案和要求；2. 施工准备：购买所需材料和设备，并进行材料检验和设备调试；3. 防水施工：先对隧道墙体和顶板进行清洁处理，然后刷涂高性能防水涂料，保证涂料的均匀和完整；4. 排水施工：根据隧道的设计要求，在隧道周边设置排水沟，将积水引导至排水井，再通过排水泵站将水排放至外部；5. 测试和验收：完成施工后，对防水和排水系统进行测试和验收，确保其功能正常；6. 施工总结：总结施工过程中的经验和教训，完善施工方案和工艺。
四、关键控制点1. 材料质量：确保所采购的防水涂料符合国家相关标准，并进行材料检验；2. 施工质量：防水涂料的刷涂工艺要求均匀、完整，确保涂料与墙体和顶板有良好的附着力；3. 设备运行：排水泵站等设备要进行调试，确保正常运行和排水效果；4. 施工进度：安排合理的施工进度，保证隧道防水和排水工程按时完成。
五、安全措施1. 施工人员应进行安全培训，了解和遵守施工现场的安全规定和操作规程；2. 施工现场要进行临时围护和警示标志设置，确保施工人员的安全；3. 施工人员必须佩戴安全防护用品，如安全帽、防护眼镜、防护手套等；4. 施工过程中要对施工现场进行定期检查，确保施工安全。
六、物资和设备1. 高性能防水涂料；2. 排水沟、排水井、排水泵站等设施；3. 施工车辆、工具和设备。
七、预算和工期本施工方案的预算和工期将根据具体的项目情况来确定，在项目启动前进行详细的预算和工期编制。

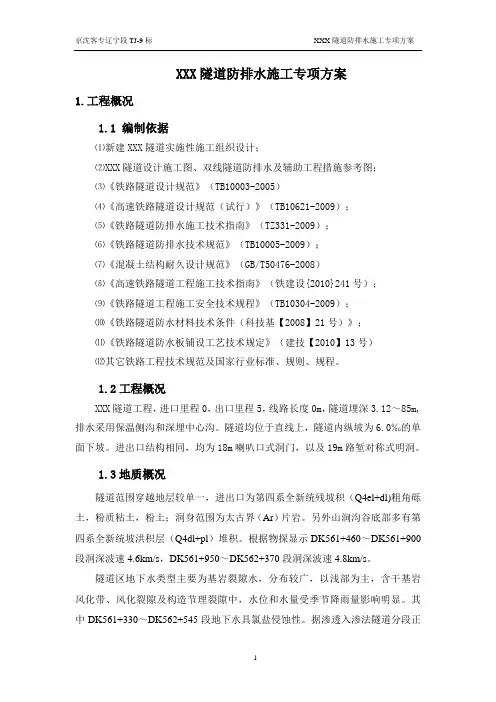

隧道防排水方案
XXX隧道防排水施工专项方案1.工程概况1.1 编制依据⑴新建XXX隧道实施性施工组织设计；⑵XXX隧道设计施工图、双线隧道防排水及辅助工程措施参考图；⑶《铁路隧道设计规范》（TB10003-2005）⑷《高速铁路隧道设计规范（试行）》（TB10621-2009）；⑸《铁路隧道防排水施工技术指南》（TZ331-2009）；⑹《铁路隧道防排水技术规范》（TB10005-2009）；⑺《混凝土结构耐久设计规范》（GB/T50476-2008）⑻《高速铁路隧道工程施工技术指南》（铁建设{2010}241号）；⑼《铁路隧道工程施工安全技术规程》（TB10304-2009）；⑽《铁路隧道防水材料技术条件（科技基【2008】21号）》；⑾《铁路隧道防水板铺设工艺技术规定》（建技【2010】13号）⑿其它铁路工程技术规范及国家行业标准、规则、规程。
1.2工程概况XXX隧道工程，进口里程0，出口里程5，线路长度0m，隧道埋深3.12～85m,排水采用保温侧沟和深埋中心沟。
隧道均位于直线上，隧道内纵坡为6.0‰的单面下坡。
进出口结构相同，均为18m喇叭口式洞门，以及19m路堑对称式明洞。
1.3地质概况隧道范围穿越地层较单一，进出口为第四系全新统残坡积（Q4el+dl)粗角砾土，粉质粘土，粉土；洞身范围为太古界（Ar）片岩。
另外山涧沟谷底部多有第四系全新统坡洪积层（Q4dl+pl）堆积。
根据物探显示DK561+460～DK561+900段洞深波速4.6km/s，DK561+950～DK562+370段洞深波速4.8km/s。
隧道区地下水类型主要为基岩裂隙水，分布较广，以浅部为主，含干基岩风化带、风化裂隙及构造节理裂隙中，水位和水量受季节降雨量影响明显。
其中DK561+330～DK562+545段地下水具氯盐侵蚀性。
据渗透入渗法隧道分段正常涌水量DK561+330~DK561+850，Qs=50m3/d；DK561+850~DK562+030，Qs=30m3/d，o=100m3/d；DK562+030~DK562+545，Qs=50m3/d，Qo=50m3/d 2. 施工设备及人员配备计划2.1人员配备计划隧道班组的人员配备表2.2 设备机具配置计划。
【隧道方案】高速铁路隧道防排水专项施工方案
新建XX至XX客专XX标段XX隧道防排水施工方案编制：审核：批准：XX客专（XX标）工程指挥部二〇XX年XX月目录1 编制依据 (1)2 工程概况 (2)2.1工程概况 (2)2.2主要技术标准 (2)2.3地形地貌 (2)2.4地质 (2)2.5水文 (3)2.6不良地质和特殊地质 (3)3.防排水设计 (4)3.1防水等级 (4)3.2设计原则 (4)3.3暗洞防排水设计 (4)3.4明洞防排水设计 (6)3.5洞口及地表防排水 (7)4.防排水施工工艺及工法 (8)4.1防排水施工工艺流程 (8)4.2防排水主要建筑材料 (8)4.3洞内中心矩形沟施工 (9)4.4纵环向排水管施工 (9)4.5防水板施工 (10)4.6施工缝、变形缝及温度伸缩缝施工 (14)5.注浆堵水设计 (20)6.回填注浆设计 (21)6.1一般规定 (21)6.2材料及施工工艺 (21)7.设备机具配置 (22)8.施工质量验收标准及检验方法 (23)9.排水施工管理 (27)10.质量保证措施 (28)10.1组织保证 (28)10.2技术保证 (29)11.安全及环保措施 (31)11.1 安全生产组织机构 (31)11.2 安全技术要求 (31)11.3 环境保护措施 (32)12 质量安全管理“十严禁”规定 (33)1 编制依据（1）《铁路隧道设计规范》（TB10003-2005）（2）《高速铁路设计规范(试行) 》（TB10621-2009）（3）《混凝土结构设计规范》（GB50010-2010）（4）《铁路隧道防排水施工技术指南》（TZ331-2009）（5）《铁路隧道工程施工技术指南》（TZ204-2008）（6）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）（7）《铁路隧道工程安全技术规程》（TB10304-2009）（8）《双线隧道预支护措施、防排水及施工方法》（图号：赣深隧参04）（9）其他有关设计文件、施工图、实施性施工组织设计、招投标文件等。
隧道防排水施工工法
隧道防排水施工工法隧道是现代交通建设中不可或缺的一环，而隧道施工中的防排水工作则至关重要。
隧道的防排水施工工法旨在确保隧道的安全和正常运行，防止水体渗入隧道内部，保障隧道的结构完整性和使用寿命。
本文将介绍几种常用的隧道防排水施工工法。
一、外部排水系统外部排水系统是隧道防排水的基本手段之一，主要包括排水管道、雨水排放装置和防渗墙等设施。
该系统通过将隧道周围的地下水引导至排水管道，再通过雨水排放装置将水体排放至外部环境，以避免地下水对隧道产生不良影响。
防渗墙则用于阻止地下水渗入隧道内部，保护隧道的稳定性。
二、排水井和泵站排水井和泵站是隧道防排水施工中的关键设施，用于收集和排除隧道内部的积水。
排水井通常位于隧道最低点，通过管道引入泵站进行排水处理。
泵站则负责将积水抽出隧道，并将其排放至安全地点或处理设施。
排水井和泵站的设置合理与否直接影响到隧道的排水效果。
三、防渗涂层和防水堵漏隧道防渗工法的关键在于防渗涂层和防水堵漏技术的应用。
防渗涂层是一种涂覆在隧道内部表面的特殊材料，具有优异的防渗性能。
它能有效阻止地下水的渗透，保护隧道结构不受侵蚀。
而防水堵漏技术则是在隧道施工过程中，对可能渗漏的部位进行堵漏处理，确保隧道的防水效果。
四、监测系统监测系统是隧道防排水工程中的重要组成部分，通过感知隧道内部的水位、水压等参数，实时监测水体的运行状态。
一旦出现异常情况，系统会及时报警，以便采取相应的措施进行修补和处理。
监测系统的准确性和可靠性对于隧道防排水工程的成功至关重要。
五、维护与保养隧道防排水工程的维护与保养是确保工程长期有效运行的关键。
维护包括定期巡检，发现和处理排水系统中的故障或漏水情况，及时进行修补和更换设备。
保养则包括隧道清洁、防腐保护等，以延长隧道的使用寿命和保证正常运行。
总结隧道防排水施工工法是隧道工程中不可忽视的一环。
通过外部排水系统、排水井和泵站、防渗涂层和防水堵漏、监测系统以及维护与保养等工法的应用，可以有效地防止水体渗入隧道内部，保障隧道的安全和正常运行。
隧道排水安全技术交底模板
一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。
三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。
（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。
（3）检查排水设备、材料、工具等是否齐全，性能良好。
2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。
（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。
（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。
（4）排水作业区域应设置警示标志，提醒过往人员注意安全。
（5）加强对排水设施的巡查，发现异常情况及时处理。
3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。
（2）启动应急预案，组织人员进行排水作业。
（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。
（4）确保排水作业安全，防止发生二次事故。
4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。
（2）加强对排水设施的维护保养，确保设施正常运行。
（3）加强施工现场的巡查，及时发现并处理安全隐患。
（4）严格执行安全生产责任制，确保排水作业安全。
四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。
2. 作业人员应认真学习并掌握本交底内容，提高安全意识。
3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。
4. 施工单位应加强施工现场安全管理，确保排水作业安全。
五、附则1. 本交底自发布之日起实施。
2. 本交底由施工单位负责解释。
3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。

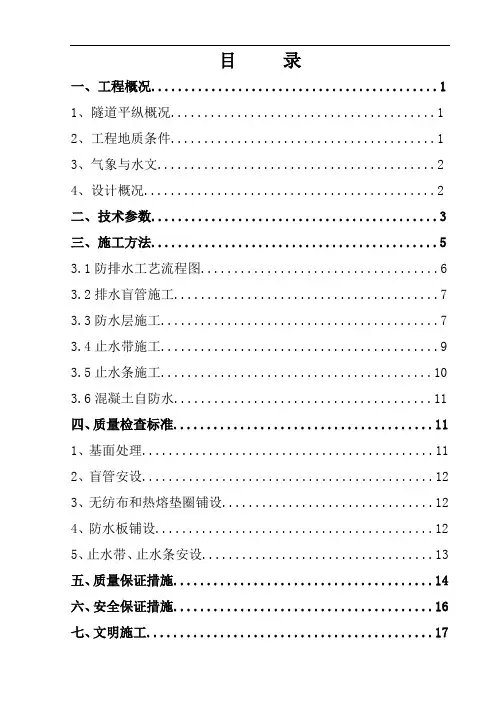

隧道首件工程防排水方案
目录一、工程概况 (1)1、隧道平纵概况 (1)2、工程地质条件 (1)3、气象与水文 (2)4、设计概况 (2)二、技术参数 (3)三、施工方法 (5)3.1防排水工艺流程图 (6)3.2排水盲管施工 (7)3.3防水层施工 (7)3.4止水带施工 (9)3.5止水条施工 (10)3.6混凝土自防水 (11)四、质量检查标准 (11)1、基面处理 (11)2、盲管安设 (12)3、无纺布和热熔垫圈铺设 (12)4、防水板铺设 (12)5、止水带、止水条安设 (13)五、质量保证措施 (14)六、安全保证措施 (16)七、文明施工 (17)1、环境保护措施 (17)2、生活服务区环境影响的主要措施 (18)3、临时施工道路 (19)4、临时材料堆放场 (20)牛厂坪隧道防排水专项施工方案一、工程概况1、隧道平纵概况牛厂坪隧道进口位于威信县扎西镇大房子村牛厂坪，牛厂坪隧道出口位于威信县扎西镇核桃湾桂香沟，牛厂坪隧道为分离式隧道，两隧道开挖边线间距19~28.25米，属于正常分离式隧道。
其中左线长度1773.56米，起讫里程为ZK14+556.44～ZK16+330，右线长度1840.56米，起讫里程为K14+544.44～K16+385，设计行车速度80Km/h、双向四车道高速公路隧道、设计荷载等级为公路—I级，全隧道共设置人行横通道3个，车行横通道2个。
该线型布置均为“直线—缓和曲线—圆曲线—缓和曲线—缓和曲线—圆曲线—缓和曲线”，牛厂坪隧道进口段平面布置为测量开挖线间距约为28.25米的并行直线。
牛厂坪隧道出口段平面布置为开挖线间距为19~28.25m米的合拢曲线,隧道左线威信端位于圆曲线上，R=1300m米，隧道位于曲线内长度为238.587米。
右线威信端位于圆曲线上，R=1600米，隧道位于曲线内长度为270.355米。
隧道左纵坡为-2.344%/1773.56m，右线纵坡为-2.45%/1840.56m (威信至镇雄方向下坡为负)。
隧道排水方案
隧道排水方案．隧道防排水工程施工方案一、工程概况隧道防排水采用“依排为主，防、排、截、堵相结合”的综合治理原则。
全隧二衬背后铺设2mm 厚BAC高分子复合自粘防水卷材，施工缝设BW-II型带注浆管的止水条，沉降缝设中埋式止水带。
隧道侧壁纵向排水盲管采用Φ100HDPE单壁打孔波纹管，延隧道两侧全隧贯通，横向排水管采用DN100塑料排水管，纵向间距10m。
隧道设双侧边沟，横向泄水孔直通边沟，仰坡设截水沟一道。
主要工程数量二、施工配置 1、人员配置劳动力计划表- 2 -307.合计 2、机械设备配置主要机械配置表三、施工方案 1、隧道洞口排水边坡、仰坡坡顶的截水沟结合永久排水系统在洞口开挖前修建洞顶截在边坡坡面上做截流槽，好，使其出水口防止水顺坡面漫流，在施工场路基边沟没有完成前，水沟与路基边沟顺接组成排水系统，地两侧做盲沟把水排出，防止水流冲刷弃渣危害农田和水利设施。
）隧道覆盖层地表积水提前处理。
修筑截水沟、排水沟及其他1 排水建筑物，保证洞口附近不得积水。
）地表的坑洼、钻孔、探坑等以不透水材料或土壤填塞，并分2 层夯实。
排水沟于路堑土石方开挖前施工，3边坡、）仰坡坡顶的截水沟、以确保截引地表水，防止出水口顺坡漫流。
）洞口外积水经常排不出去时，必要时在洞口外适当位置设横4 向截水沟。
2、隧道结构防排水初期支护与S6，隧道内设双侧排水沟，隧道衬砌防水混凝土等级初期支护与防水板间设环纵向透水盲管与洞身二次衬砌间设防水层，施工工序及流排水侧沟连通；二次衬砌施工缝、变形缝处设止水带。
- 3 -程见图“隧道结构防排水施工工艺流程图”。
隧道结构防排水施工工艺流程图检查净空及初期支、隧道洞身的断面检测及初期支护处理2.1有凹凸部对洞身要求按每1（）10道用红外线断面仪器检测，/米位的要增加断面检测，不合格部位按检测数据处理，达到设计及规范要求为止。
（2）检查初期支护，外露的钢筋、锚杆要割除，砼整凹凸不平- 4 -的表面，并施做一层防水砂浆，以防划破或刮破防水板。
隧道防排水施工方案
国道318线川藏公路（西藏境)通麦至105道班段整治改建工程施工技术方案报审表承包单位:四川路桥建设股份有限公司合同号：藏交项管施合字【2012】4号监理单位：四川国际工程监理有限公司编号：飞石崖、小老虎嘴隧道防排水施工方案四川路桥建设股份有限公司国道318线川藏公路（西藏境）通麦至105道班段整治改建工程第一合同段项目经理部二O一三年二月飞石崖、小老虎嘴隧道防排水施工方案四川路桥建设股份有限公司国道318线川藏公路（西藏境）通麦至105道班段整治改建工程第一合同段项目经理部一、编制依据1、飞石崖、小老虎嘴隧道施工图纸。
2、《地下工程防水技术规范》GB50010-2008。
3、《公路隧道施工技术规范》JTG F60—20094、《公路工程质量检验评定标准》JTG F80/1—2004，第一册土建工程5、西藏自治区的有关法规、文件6、施工条件、劳动力、材料、机械供应条件。
7、我公司积累的成熟技术、科技成果、施工工法以及多年来从事同类工程的施工经验。
二、工程概况飞石崖隧道、小老虎嘴隧道位于西藏自治区波密县通麦镇境内，是两座单洞双向两车道公路隧道，设计时速40km/h，标准等级：公路二级。
隧道的桩号分别为：K4093+085—K4093+616、K4093+344-K4093+787隧道长分别为:531m和443m，隧道纵坡为-3。
05%和-2.75%的单面坡。
隧道进口、出口端为墙式洞门。
其隧道防排水系统设置，洞顶外5米设置截水沟，将隧道洞顶山坡流水引至洞门两侧，以减少对洞口的冲刷。
明洞采用土工布加防水板防水，采用干砌片石盲沟和Φ160半边打孔HDPE纵向排水管排水；暗洞采用土工布加防水板防水，Φ100环向Ω排水管将岩面渗流水排入Φ160半边打孔HDPE纵向排水管；在纵向检查井处通过横向引水管将暗洞衬砌背后的水引入隧道中心排水管排出隧道外.路面水通过路拱横坡排入边沟,在洞外经洞外排水暗沟引入路基排水沟；隧道施工缝处设橡胶止水条，变形缝处布设中埋式橡胶止水带，后浇带采用微膨胀混凝土.洞内防水等级为二级，衬砌采用C25防水混凝土，砼抗渗等级应≥S8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连霍高速公路洛阳至三门峡(豫陕界)段改扩建工程T J-10合同段
( RK80+100～RK86+900)
隧道防排水工程施工技术方案
[标段里程: RK85+842～RK86+722;
DK85+845～DK86+715]
中铁十五局集团第一工程有限公司
连霍洛三灵段改扩建工程TJ-10合同段
二○一二年二月十一日
目录
1.编制依据.............................. 错误!未定义书签。
2.工程概况.............................. 错误!未定义书签。
3.质量目标.............................. 错误!未定义书签。
4.安全目标.............................. 错误!未定义书签。
5.组织管理.............................. 错误!未定义书签。
6.施工准备.............................. 错误!未定义书签。
7. 隧道防排水工程施工方案............... 错误!未定义书签。
7.1 测量放样............................ 错误!未定义书签。
7.2纵横向排水管施工工艺 ................ 错误!未定义书签。
7.3环向排水管或排水板施工工艺........... 错误!未定义书签。
7.4防水层铺设.......................... 错误!未定义书签。
7.5施工缝处止水带施工 .................. 错误!未定义书签。
7.6 隧道边水沟及中央排水沟施工.......... 错误!未定义书签。
7.7洞身防排水施工保证措施 .............. 错误!未定义书签。
8. 工程质量保证措施..................... 错误!未定义书签。
9. 安全生产............................. 错误!未定义书签。
10. 文明施工............................ 错误!未定义书签。
11. 环境保护............................ 错误!未定义书签。
1.编制依据
1.连霍高速公路洛阳至三门峡( 豫陕界) 段改扩建工程TJ10合同段施工图设计;
2.交通部颁发的《公路隧道施工技术规范》、《公路工程质量检验评定标准》;
3．施工现场的工程地质、水文地质、本地资源、交通情况及施工环境等调查资料;
4．本企业的施工技术能力、管理水平及类似施工经验;
2.工程概况
青石岭隧道, 左线起讫里程桩号为RK85+842～RK86+722,长880m; 右线起讫里程桩号为: DK85+845～DK86+715, 全长870m, 属公路隧道, 围岩以泥岩、灰岩为主。
隧道左线平面设置为缓和曲线( A-916.515) 接R=2800圆曲线, 进口段纵坡为 1.8%; 出口段纵坡为-0.65%。
隧道右线平面设置为缓和曲线( A-979.796) 接R=3200圆曲线, 进口段纵面为1.808%; 出口段纵坡为-0.685%。
均采用削竹式洞门。
公路等级: 高速公路
设计速度: 100km/h
隧道建筑限界:
隧道净宽: 2×(0.75 m +0.5 m + 2×3.75m+1 m +1m)= 2×10.75 m, 隧道净高5m。
人行横洞净空: 2.0m( 宽) ×2.5m( 高) ;
汽车荷载等级: 公路—I级。
3.质量目标
质量目标为: 符合设计及验收规范。
具体要求为:
1) 杜绝施工重大质量事故, 杜绝工程质量隐患, 克服质量通病。
2) 工程一次验收合格率100%。
3) 施工文件真实准确, 规范齐全。
4.安全目标
本项目安全目标为: 杜绝本方案实施过程中任何安全事故发生。
5.组织管理
根据项目部任务划分情况成立进出口作业队, 结合公司项目法管理模式及公路建设标准化管理要求, 作业队拟设三室一组七班, 即在作业队队长部下设工程技术室、机电室、测量组和综合室; 作业层设开挖支护班、装碴运输班、立架班、喷浆班、钢筋班、衬砌班、综合班。
根据人员标准化配置要求, 设队长1名、副队长2名、技术主管1名、技术员3名、质检员1名、试验员1名、安全员1名、材料员2名、机电员2名。
衬砌班设木工组和衬砌组, 组织机构图见下图。
6.施工准备 1、 今年春节以后技术及测量人员上场后首先对现场各种桩橛进行检查复测效对是否满足施工放样要求, 否则将重新布设。
然后根据布置好的导线网和水准基点, 先将初期支护成型的洞身经过复核与设计无误后, 再用全站仪、 水准仪进行二次衬砌各部位的精确放样。
2、 根据隧道防排水及二次衬砌所需材料, 做好施工前采购、 储存和试验取样工作。
3、 合理堆放材料和机具, 施工班组每天都要对机具进行检查、 保养。
并按规范操作。
连霍高速公路洛三段TJ10合
同段 队长 游经建
副队长 阮存发 技术主管 易先宇
技术室 测量组 机电室 综合室
隧道队管理框图
开 挖 班 出 渣 班 立 架 班 喷 浆 班 钢 筋 班 衬 砌 班 综 合 班
4、对防排水施工作业人员进行施工前的安全培训。
做到安全、文明施工。
7.隧道防排水工程施工方案
7.1 测量放样
①测量放出隧道中心线, 每5.0m一点。
②测量放出纵向排水管平面位置, 每10m一点, 并用水准仪测出纵向排水管底设计标高。
③测量放出矮边墙边线, 每5m一点, 用水准仪测出矮边墙顶标高, 根据台车模板推算出矮边墙顶标高, 矮边墙顶标高低于电缆沟顶20cm。
具体尺寸见设计图。
7.2纵横向排水管施工工艺
①横向排水管每5.0m一道。
保证纵向排水管中的水经过横向排水管顺利流进排水沟, 横向排水管横坡为2%。
且保证横向排水管顶经过电缆沟时处于电缆沟底下2cm。
横向排水管在浇筑矮边墙时由钢支架支撑以保证其横坡。
②根据横向排水管标高推算出纵向排水管高程。
纵向排水管纵坡与路线纵坡保持一致。
根据纵向排水管高程, 立模浇筑20cm宽的砼带, 把纵向排水管固定在砼带上( 或根据纵向排水管高程, 直接在初期支护砼上把纵向排水管固定, 固定间距为1.5m) 。
纵向排水管沿两侧墙角全隧道贯通布设。
③横向、纵向排水管与环向排水管用三通联接, 连接处用无纺布包裹。
