电力电容器安装施工工艺【最新版】
建筑行业016电力电容器安装工艺
电力电容器装置1范畴本工艺标准有用于10kV以下、并联弥补电力电容器装置工程。
2施工预备2.1装备及材料恳求：2.1.1电容器应装有铭牌，注明制造厂名、额外容量、接线方法、电压品级等技巧数据。
备件应完全，并有产物及格证及技巧文件。
2.1.2容量规格及型号必需契合计划恳求。
2.1.3电容器及别的电气元件外表无锈蚀及坏损景象。
2.1.4套管芯线棒应无曲折及滑扣景象，引出线端附件完全，压接严密。
外壳无缺点及渗油景象。
2.1.5装置用的型钢应契合计划恳求，并无清楚锈蚀，螺栓均应采纳镀锌螺栓。
2.1.6材料均应契合计划恳求，并有产物及格证。
2.2要紧机具：2.2.1装置机具：手推车、电钻、砂轮、电焊机、汽焊东西、压线钳子、扳手等。
2.2.2测试东西：钢卷尺、钢板尺、塞尺、摇表、万用表、卡钳电流表。
2.3功课前提2.3.1施工图纸及技巧材料完全。
2.3.2土建工程根本施工终了，空中、墙面全体竣工，标高、尺寸、构造及预埋件均契合计划恳求。
2.3.3屋顶无漏水景象，门窗及玻璃装置完，门加锁，园地清扫洁净，路途疏通。
3操纵工艺3.1工艺流程：→→→→→3.2装备点件反省：3.2.1装备点件反省应由装置单元、建立单元跟供货单元代表独特进展，并作好记载。
3.2.2按照装备清单对装备及零备件逐一盘点反省，应契合图纸恳求、残缺无损。
3.2.3对500V以下电容器，用1000V摇表逐一进展绝缘摇测，3～10kV电容器用2500V绝缘摇表摇测，并做好记载。
3.3根底制造装置或框架制造装置。
3.3.1成套电容器框组装置前，应按计划恳求做好型钢根底。
3.3.2组装式电容器装置前应先按图纸恳求做好框架，电容器可分层装置，一般不超越三层，层间不该加设隔板，电容器的构架应采纳非可燃材料制成。
构架间的程度间隔不小于，下层电容器的底部距地不该小于0.3m，电容器的母线对下层构架的间隔不该小于20cm，每台电容器之间的间隔按说明书跟计划恳求装置，如无恳求时不该小于50mm。
电力电容器安装作业指导书
电力电容器安装作业指导书一、前期准备工作1. 安全检查：确定安装现场没有明显的安全隐患，如电源线短路、设备老化等。
2. 工具准备：准备所需的工具和仪器，如电钳、电笔、扳手等，并确保工具的完好。
3. 材料准备：准备好所需的电力电容器和连接线材料，并检查其质量。
二、电容器安装位置选择1. 安装要求：选择安装位置时应考虑容器设备的安全性、散热条件和操作方便性。
2. 避免干扰：应避免将电容器安装在与其他电气设备过近的地方，以防止产生电磁干扰。
三、安装步骤1. 拆卸原有设备：根据现场情况，拆卸原有的电容器设备，并检查旧设备的状况。
2. 安装支架：根据安装位置的特点，确定合适的支架，并使用螺栓将支架固定好。
3. 安装电容器：将电容器放置在支架上，并使用螺栓将电容器牢固地固定在支架上。
4. 连接电源：将电容器的输入端与电源连接线连接好，并逐一检查连接是否牢固。
5. 连接负载：将电容器的输出端与负载连接线连接好，并逐一检查连接是否牢固。
四、调试和测试1. 检查连接：确认电容器与电源和负载的连接是否正确，并检查是否存在短路或接触不良的情况。
2. 开机测试：将电源接通，观察电容器是否正常运行，并测量电容器的电压和电流，确保参数符合要求。
3. 故障排除：如发现电容器无法正常工作或参数不符合要求，应及时检查并进行故障排除。
五、安全注意事项1. 高压注意：在安装和调试过程中，务必杜绝高压带电操作，严禁触碰高压线路。
2. 设备耐压：安装前应检查电容器的耐压等级是否符合要求，并避免超过额定电压使用。
3. 接地保护：电容器需正确接地，确保人身安全和设备正常运行。
4. 人员防护：操作人员应穿戴符合规定的个人防护装备，避免因操作不当或意外发生导致的人身伤害。
六、维护保养1. 定期检查：定期检查电容器的运行情况，并注意观察是否存在异常现象，如外观异常、温度升高等。
2. 清洁保养：定期对电容器进行清洁保养，保持设备的正常运行状态。
3. 故障处理：如发现电容器存在故障或异常情况，应及时采取措施进行处理，确保设备的长期稳定运行。
电容器安装施工实施方案
电容器安装施工实施方案电容器是一种电气设备，用于提供电力系统的功率因数校正和电能质量改善。
它能够储存和释放电荷，以平衡电网中的无功功率，并提高电网的稳定性和效率。
在电容器的安装施工中，需遵循一系列的方案，以下是一个较为详细的实施方案：1.项目准备-确定安装电容器的目的和需求，在电网的供电点和主要负荷之间选择合适的位置安装电容器。
-进行现场勘察和技术论证，了解电容器的容量、型号和数量，以及施工所需的材料和设备。
-制定施工计划和时间表，确保施工进度和质量的控制。
-获取相关审批文件和许可，如施工许可证等。
2.施工准备-对安装位置进行必要的准备工作，如清理、平整和标记。
-检查电容器及其附件的完好性和质量，并按照说明书进行组装和调整。
-准备安装所需的工具和设备，如起重机、螺丝刀、电缆等。
-解决施工中可能遇到的问题和风险，如设备进出可能造成的损害、人员安全等。
3.安装电容器-根据设计和布置图纸安装电容器，确保电容器与其他设备和电缆的连接正确可靠。
-进行接地和绝缘测试，确保装置的安全可靠。
-对电容器进行调试和参数设置，如电容器的电压、频率和功率因数等。
4.联接线路-安装电容器的联接线路，包括电缆、开关和保护装置等。
-根据施工图纸和设计要求进行布线和连接，确保电容器与其他设备之间的电力传输正常稳定。
5.验收和测试-进行电容器的功能和性能测试，如电容器的电测性能、灵敏度和响应速度等。
-进行线路的接地电阻测试和绝缘测试，确保线路与地之间的安全可靠。
-进行系统的调试和测试，如功率因数校正、电能质量改善等。
-进行试运行和国家标准的检测，确保电容器的质量和性能符合要求。
6.完工和验收-清理施工现场，并进行验收和整改工作。
-编写相关施工和验收报告，如技术参数、电容器的型号和容量等。
-进行竣工维护和保养，定期巡检和检修电容器。
-向相关部门和用户进行交接和培训，确保电容器的正常运行和使用。
以上是电容器安装施工的一般实施方案，具体的施工过程和措施还需要根据实际情况进行具体制定。

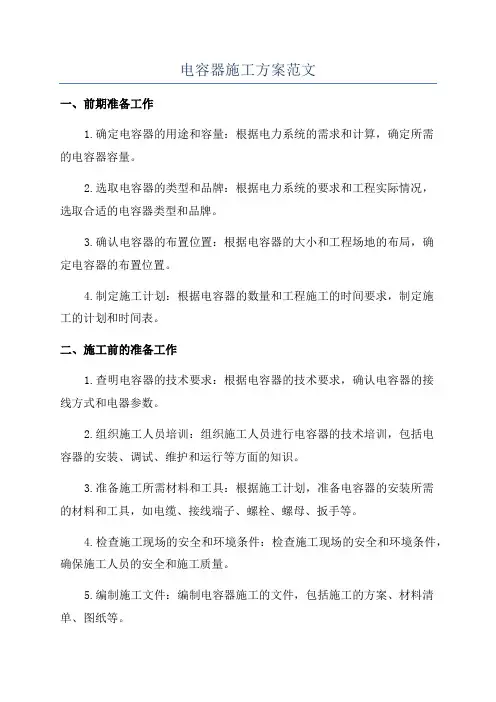

电容器施工方案范文
电容器施工方案范文一、前期准备工作1.确定电容器的用途和容量：根据电力系统的需求和计算，确定所需的电容器容量。
2.选取电容器的类型和品牌：根据电力系统的要求和工程实际情况，选取合适的电容器类型和品牌。
3.确认电容器的布置位置：根据电容器的大小和工程场地的布局，确定电容器的布置位置。
4.制定施工计划：根据电容器的数量和工程施工的时间要求，制定施工的计划和时间表。
二、施工前的准备工作1.查明电容器的技术要求：根据电容器的技术要求，确认电容器的接线方式和电器参数。
2.组织施工人员培训：组织施工人员进行电容器的技术培训，包括电容器的安装、调试、维护和运行等方面的知识。
3.准备施工所需材料和工具：根据施工计划，准备电容器的安装所需的材料和工具，如电缆、接线端子、螺栓、螺母、扳手等。
4.检查施工现场的安全和环境条件：检查施工现场的安全和环境条件，确保施工人员的安全和施工质量。
5.编制施工文件：编制电容器施工的文件，包括施工的方案、材料清单、图纸等。
三、施工过程1.检查电容器的完好性：检查电容器的外观和电器参数，确保电容器没有损坏和毛病。
2.布线：按照电容器的布置位置和电容器的接线要求，进行电缆的布线工作。
3.安装电容器：根据电容器的安装要求，进行电容器的安装工作，包括固定电容器和接线端子的安装。
4.接线：根据电容器的接线方式和电容器的接线要求，进行电容器的接线工作，包括电缆的接线和接线端子的接线。
5.调试：根据电容器的调试要求，进行电容器的调试工作，包括电容器的合闸试验和出力试验。
6.保护接地：对电容器进行保护接地，确保电容器的安全使用。
7.标志和验收：对电容器进行标志和验收，确保电容器的正常使用和安全运行。
四、施工后的工作1.施工记录和总结：编制施工记录和总结，总结施工过程中的经验和教训，为以后的施工提供参考。
2.运维培训：对电容器的运维人员进行培训，包括电容器的维护和运行等方面的知识。
3.定期检查和维护：定期对电容器进行检查和维护，包括电容器的清洁、检查电容器的电器参数、紧固连接件等。
电容器安装施工方案
电容器安装施工方案1、编写依据表2-1引用标准及规范名称2、工程概况3、工作前安全风险辨析及控制措施表4、作业准备4.1人员配备表5-1作业人员配备表注:作业人数根据具体工程量规模配备4.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表注：主要工器具及仪器仪表根据具体工程量规模配备5、作业流程5.1作业（工序）流程图6．作业方法6.1施工准备6.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6.1.4施工材料准备：槽钢、钢板、螺栓等。
6.2基础检查6.2.1根据电容器到货的实际尺寸，核对土建基础是否符合要求，包括位置、尺寸，如果预埋铁板不符合要求，需通知现场监理工程师联系有关单位进行整改。
6.2.2清除基础槽钢表面的灰砂，核实基础槽钢可靠接地。
6.3 设备搬运及开箱检查6.3.1所有设备的装卸和运输，应由起重工负责指挥，其他施工人员配合。
设备在搬运过程中，不许倾翻、倒置和遭受剧烈震动；设备的搬运，可人力叉车和滚筒配合进行。
6.3.2开箱检查，电容器应转运到便于安装的位置才准备开箱。
设备开箱检查产品的铭牌数据与设计图纸是否相符，如产品型号、额定容量、额定电压等，并检查出厂文件是否齐全；检查包装箱内零部件应与装箱清单相符；检查产品运输过程中有无损伤和变形，检查电容器的本体有无渗漏，电容器套管有无破损和裂纹，连接线是否有松动绝缘是否有破损，表面是否有脏物等。
6.3.3电容器开箱后，按电容容量分别存放，并由试验人员进行电气试验，检查容量及绝缘，并按容量进行配合分组6.4电容器安装6.4.1电容器到现场后根据实际到货框架尺寸由厂家协助确定其中心线，画出中心线。
组装式电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。
电容器基础施工方案
电容器基础施工方案在电力系统中，电容器是一种重要的设备，用于提高系统的功率因数和稳定性。
为了确保电容器的有效运行，正确的施工方案至关重要。
本文将介绍电容器基础的施工方案，包括施工前准备、施工步骤和施工注意事项。
施工前准备在进行电容器基础施工之前，需要做好以下准备工作：1.设计方案确认：确认电容器基础的设计方案，包括基础尺寸、强度等参数。
2.材料准备：准备好所需的材料，如混凝土、钢筋等。
3.施工人员培训：对施工人员进行必要的培训，确保他们了解施工要求和安全注意事项。
4.施工设备准备：准备好所需的施工设备，如搅拌机、浇筑机等。
施工步骤1.基础定位：根据设计方案确定电容器基础的位置，并进行标记。
2.基础开挖：用挖掘机等设备对基础位置进行开挖，确保开挖深度和尺寸符合设计要求。
3.铺设防护层：在基础底部铺设一层砂浆或沙土作为防护层，防止基础混凝土与地基直接接触。
4.设置钢筋骨架：根据设计要求，在基础内部设置钢筋骨架，确保基础的强度和稳定性。
5.浇筑混凝土：将预先调配好的混凝土倒入基础内部，用振捣器进行振实，确保混凝土密实无孔。
6.表面修整：在混凝土开始凝固前，用抹光机对基础表面进行修整，使其平整。
7.养护：对刚浇筑完成的混凝土进行养护，保持水湿环境，确保混凝土的强度和耐久性。
施工注意事项1.安全第一：施工人员必须严格遵守安全规定，佩戴必要的防护装备。
2.质量控制：混凝土的配合比、浇筑质量等必须符合设计要求，确保基础的质量。
3.施工环境：施工现场要保持整洁，确保施工质量不受外界环境的影响。
4.验收检查：在施工完成后，对基础进行验收检查，确保符合要求。
通过以上施工方案，可以保证电容器基础的施工质量和稳定性，确保电容器的正常运行和安全性。
电力电容器安装工艺技术交底记录
7.5 设计变更洽商记录. 7.6 分项工程质量评定记录.
技术负责人:
交底人:
接交人:
�
表 C1-3
工程名称技术交底记录交底位工程编号日期
4
5
6 7
3.8.3.1 设计图纸及设备附带的技术资料; 加强自检,互检,提高工作责任心 3.8.3.2 设计变更洽商记录; 3.8.3.3 设备开箱检查记录; 3.8.3.4 设备绝缘摇测及耐压试验记录; 3.8.3.5 安装记录及调试记录. 质量标准 4.1 保证项目 4.1.1 电容器及其附件的试验调整和电容器器身检查结果,必须符合规范要求. 检验方法:检查安装调试记录. 4.1.2 电容器器身不得有坏损及渗油,瓷件无裂纹,瓷釉无损伤. 检验方法:观察检查. 4.2 基本项目 4.2.1 电容器应符合以下规定: 4.2.1.1 位置正确,固定牢固,表面清洁,油漆完好; 4.2.1.2 电容器安装距离符合规定. 检验方法:实测和检查安装记录. 4.2.2 电容器联线应符合下列规定: 4.2.2.1 联接紧密,附件齐全,瓷件不受应力; 4.2.2.2 接地正确可靠,无遗漏; 4.2.2.3 构架及柜体应按规范水平及垂直安装,固定牢固,油漆完好; 4.2.2.4 接线对称一致,整齐美观,母线相色完好. 检验方法:观察检查. 成品保护 5.1 电容器室应加锁,无关人员不得随便出入. 5.2 对未安装及已安装好电容器要用木箱或纸箱将瓷瓶保护好,以防损伤瓷件. 5.3 在电容器上方施工时,对电容器要采取保护措施. 5.4 保持室内清洁,防止灰尘损伤电气原件. 应注意的质量问题 6.1 电容器安装应注意的质量问题见表 2-41. 应具备的质量记录 7.1 设备材料进货检验记录. 7.2 产品合格证. 7.3 绝缘摇测记录. 7.4 交接试验报告单. 电容器安装常见质量问题及防治方法 表 2-41
电容器施工方案
电容器施工方案一、前言在电力系统中，电容器作为一种重要的电气设备，用于提高系统的功率因数并改善电能质量。
电容器具有很强的寿命和效率，但在施工过程中需要注意一些关键步骤，以确保其性能和安全稳定运行。
二、施工准备工作1. 施工人员培训在进行电容器施工前，需要确保施工人员具备相关的电气知识和施工经验，能够正确操作设备并应对可能出现的问题。
2. 施工计划制定详细的施工计划，包括设备运输、吊装、安装、调试等各个环节的时间安排和责任分工。
三、电容器安装1. 设备检查在安装电容器之前，需要对设备进行仔细检查，确保无损坏和缺陷，并按照设备说明书要求进行验收。
2. 吊装安装采用合适的吊装设备和方法，确保电容器安全稳固地吊装到指定位置，并严格按照设备布置图安装导线及连接到线路。
3. 系统调试安装完成后，需要进行系统的调试和检测，确保各部分连接正确，电容器运行正常，功率因数达到要求。
四、电容器运行与维护1. 运行监控定期对电容器运行情况进行监控和检测，关注功率因数、温度、电压等参数，及时发现问题并处理。
2. 维护保养定期对电容器进行清洁、紧固和绝缘检查，保持设备的良好状态，延长电容器的使用寿命。
五、施工安全与环保1. 安全措施在施工过程中，严格遵守安全操作规程，佩戴必要的安全防护用具，确保施工人员的人身安全。
2. 环保处理在施工过程中产生的废弃物必须经过规范处理，避免对环境造成污染，做到环保施工。
结语电容器作为电力系统中重要的设备之一，施工的质量和安全对系统运行具有重要影响，只有保证施工方案的细节和规范执行，才能确保电容器的性能和使用寿命。
希望本文为电容器施工提供一些参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电容器安装施工工艺
1 范围本工艺标准适用于10kV以下、并联补偿电力电容器安装工程。
2 施工准备
2.1 设备及材料要求:
2.1.1 电容器应装有铭牌，注明制造厂名、额定容量、接线方式、电压等级等技术数据。
备件应齐全，并有产品合格证及技术文件。
2.1.2 容量规格及型号必须符合设计要求。
2.1.3 电容器及其它电气元件外表无锈蚀及坏损现象。
2.1.4 套管芯线棒应无弯曲及滑扣现象，引出线端附件齐全，压接紧密。
外壳无缺陷及渗油现象。
2.1.5 安装用的型钢应符合设计要求，并无明显锈蚀，螺栓均应采用镀锌螺栓。
2.1.6 材料均应符合设计要求，并有产品合格证。
2.2 主要机具:
2.2.1 安装机具:手推车、电钻、砂轮、电焊机、汽焊工具、压线钳子、扳手等。
2.2.2 测试工具:钢卷尺、钢板尺、塞尺、摇表、万用表、卡钳电流表。
2.3 作业条件
2.3.1 施工图纸及技术资料齐全。
2.3.2 土建工程基本施工完毕，地面、墙面全部完工，标高、尺寸、结构及预埋件均符合设计要求。
2.3.3 屋顶无漏水现象，门窗及玻璃安装完，门加锁，场地清扫干净，道路畅通。
3 操作工艺
3.1 工艺流程:设备开箱点件→基础制作安装或框架制作安装→电容器二次搬运→电容器安装→
联线送电前的检查→送电运行验收
3.2 设备点件检查:
3.2.1 设备点件检查应由安装单位、建设单位和供货单位代表共同进行，并作好记录。
3.2.2 按照设备清单对设备及零备件逐个清点检查，应符合图纸要求、完好无损。
3.2.3 对500V以下电容器，用1000V摇表逐个进行绝缘摇测，3~10kV电容器用2500V绝缘摇表摇测，并做好记录。
3.3 基础制作安装或框架制作安装。
3.3.1 成套电容器框组安装前，应按设计要求做好型钢基础。
3.3.2 组装式电容器安装前应先按图纸要求做好框架，电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。
构架间的水平距离不小于0.5m，下层电容器的底部距地不应小于0.3m，电容器的母线对上层构架的距离不应小于
20cm，每台电容器之间的距离按说明书和设计要求安装，如无要求时不应小于50mm。
3.3.3 基础型钢及构架必须按要求刷漆和作好接地。
3.4 电容器二次搬运。
电容器搬运时应轻拿轻放，要注意保护瓷瓶和壳体不受任何机械损伤。
3.5 电容器安装:
3.5.1 电容器通常安装在专用电容器室内，不应安装在潮湿、多尘、高温、易燃、易爆及有腐蚀气体场所。
3.5.2 电容器的额定电压应与电网电压相符。
一般应采用角形联接。
3.5.3 电容器组应保持三相平衡，三相不平衡电流不大于5%。
3.5.4 电容器必须有放电环节。
以保证停电后迅速将储存的电能放掉。
3.5.5 电容器安装时铭牌应向通道一侧。
3.5.6 电容器的金属外壳必须有可靠接地。
3.6 联线:
3.6.1 电容器联接线应采用软导线，接线应对称一致，整齐美观，线端应加线鼻子，并压接牢固可靠。
3.6.2 电容器组用母线联接时，不要使电容器套管(接线端子)受机械应力，压接应严密可靠，母线排列整齐，并刷好相色。
3.6.3 电容器组控制导线的联接应符合盘柜配线，二次回路配线的要求。
3.7 送电前的检查:
3.7.1 绝缘摇测:1kV以下电容器应用1000V摇表摇测，3~10kV电容器应用2500V摇表摇测，并做好记录。
摇测时应注意摇测方法，以防电容放电烧坏摇表，摇完后要进行放电。
3.7.2 耐压试验:电力电容器送电前应做交接试验。
交流耐压试验标准参照表2-40。
电力(移相)电容交流耐压试验标准表2-40额定电压(kV) <1>
出厂试验电压(kV) 3 5 18 25 35交接试验电压(kV) 2.2 3.8 14 19 26
3.7.3 电容器外观检查无坏损及漏油、渗油现象。
3.7.4 联线正确可靠。
3.7.5 各种保护装置正确可靠。
3.7.6 放电系统完好无损。
3.7.7 控制设备完好无损，动作正常，各种仪表校对合格。
3.7.8 自动功率因数补偿装置调整好(用移相器事先调整好)。
3.8 送电运行验收:
3.8.1 冲击合闸试验:对电力电容器组进行三次冲击合闸试验，无异常情况，方可投入运行。
3.8.2 正常运行24小时后，应办理验收手续，移交甲方验收。
3.8.3 验收时应移交以下技术资料:
3.8.3.1 设计图纸及设备附带的技术资料;
3.8.3.2 设计变更洽商记录;
3.8.3.3 设备开箱检查记录;
3.8.3.4 设备绝缘摇测及耐压试验记录;
3.8.3.5 安装记录及调试记录。
4 质量标准
4.1 保证项目
4.1.1 电容器及其附件的试验调整和电容器器身检查结果，必须符合规范要求。
检验方法:检查安装调试记录。
4.1.2 电容器器身不得有坏损及渗油，瓷件无裂纹、瓷釉无损伤。
检验方法:观察检查。
4.2 基本项目
4.2.1 电容器应符合以下规定:
4.2.1.1 位置正确，固定牢固，表面清洁，油漆完好;
4.2.1.2 电容器安装距离符合规定。
检验方法:实测和检查安装记录。
4.2.2 电容器联线应符合下列规定:
4.2.2.1 联接紧密，附件齐全，瓷件不受应力;
4.2.2.2 接地正确可靠、无遗漏;
4.2.2.3 构架及柜体应按规范水平及垂直安装，固定牢固，油漆完好;
4.2.2.4 接线对称一致、整齐美观、母线相色完好。
检验方法:观察检查。
5 成品保护
5.1 电容器室应加锁，无关人员不得随便出入。
5.2 对未安装及已安装好电容器要用木箱或纸箱将瓷瓶保护好，以防损伤瓷件。
5.3 在电容器上方施工时，对电容器要采取保护措施。
5.4 保持室内清洁，防止灰尘损伤电气原件。
6 应注意的质量问题
6.1 电容器安装应注意的质量问题见表2-41。
7 应具备的质量记录
7.1 设备材料进货检验记录。
7.2 产品合格证。
7.3 绝缘摇测记录。
7.4 交接试验报告单。
电容器安装常见质量问题及防治方法
表2-41常见质量通病防治措施1. 金属构架及基础型钢、焊渣清理不净、刷漆有遗漏2. 接地线不符合规范要求加强对规范接地装置一章的学习3. 配线排列不整齐、不美观、主线路联线压接不紧加强施工工人对电容器的认识、尤其是对电容器电流环节的重视
7.5 设计变更洽商记录。
7.6 分项工程质量评定记录。
