电力电容器安装注意事项

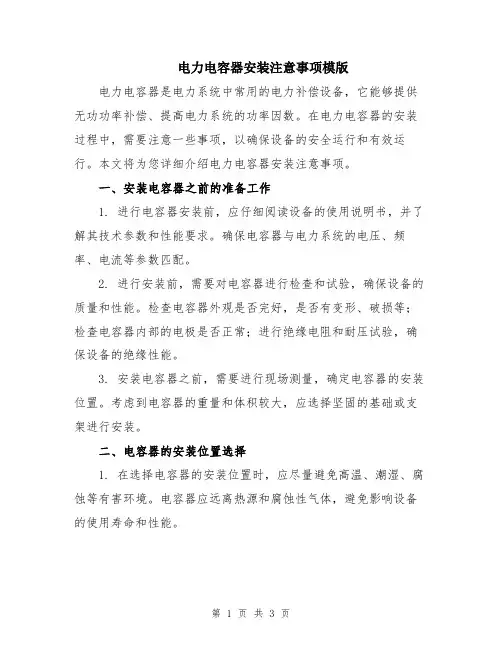

电力电容器安装注意事项模版
电力电容器安装注意事项模版电力电容器是电力系统中常用的电力补偿设备，它能够提供无功功率补偿、提高电力系统的功率因数。
在电力电容器的安装过程中，需要注意一些事项，以确保设备的安全运行和有效运行。
本文将为您详细介绍电力电容器安装注意事项。
一、安装电容器之前的准备工作1. 进行电容器安装前，应仔细阅读设备的使用说明书，并了解其技术参数和性能要求。
确保电容器与电力系统的电压、频率、电流等参数匹配。
2. 进行安装前，需要对电容器进行检查和试验，确保设备的质量和性能。
检查电容器外观是否完好，是否有变形、破损等；检查电容器内部的电极是否正常；进行绝缘电阻和耐压试验，确保设备的绝缘性能。
3. 安装电容器之前，需要进行现场测量，确定电容器的安装位置。
考虑到电容器的重量和体积较大，应选择坚固的基础或支架进行安装。
二、电容器的安装位置选择1. 在选择电容器的安装位置时，应尽量避免高温、潮湿、腐蚀等有害环境。
电容器应远离热源和腐蚀性气体，避免影响设备的使用寿命和性能。
2. 电容器的安装位置应选择在电力系统负荷集中的地方，以达到更好的补偿效果。
同时，还需考虑到设备的运维和维修的便利性。
三、电容器的安装支架选择1. 电容器运行时会产生一定的机械振动，因此安装支架应能够抵抗这种振动，并保持设备的稳定运行。
安装支架应选用强度高、刚度大的材料制作，并进行抗震设计。
2. 安装支架应具备良好的散热条件，以保证电容器的散热性能。
在支架的设计中应考虑到电容器的散热方式，尽量减少热量的积聚。
四、电容器的安装连接1. 安装电容器之前，应对设备进行清洁处理，确保电容器与电源的接触表面无尘、无腐蚀物和杂质。
接触表面应光洁，使用镜面铜、银等导电材料。
2. 安装连接时，应确保连接端子、导线的截面积满足要求。
连接端子应紧固可靠，不得出现松动、接触不良等情况。
3. 连接线应选用良好的绝缘材料，并采取有效的绝缘措施。
同时，还需注意连接线的长度和布置方式，尽量减少电容器和电源之间的电感。

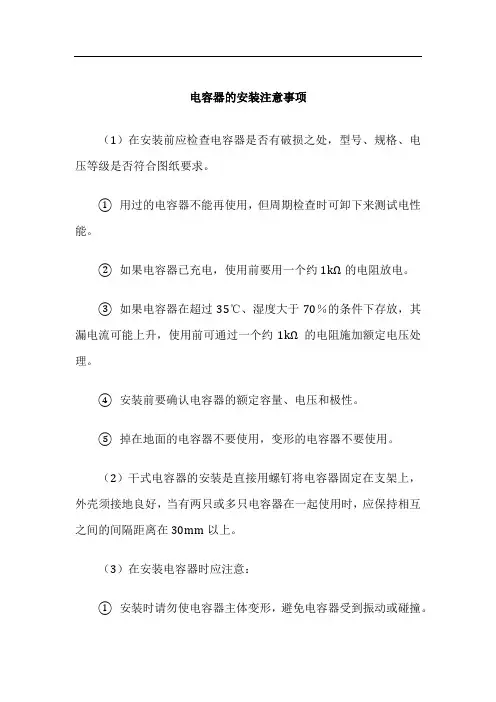

电气控制柜设计制作-安装与装配-电容器的安装注意事项
电容器的安装注意事项（1）在安装前应检查电容器是否有破损之处，型号、规格、电压等级是否符合图纸要求。
① 用过的电容器不能再使用，但周期检查时可卸下来测试电性能。
② 如果电容器已充电，使用前要用一个约1kΩ的电阻放电。
③ 如果电容器在超过35℃、湿度大于70％的条件下存放，其漏电流可能上升，使用前可通过一个约1kΩ的电阻施加额定电压处理。
④ 安装前要确认电容器的额定容量、电压和极性。
⑤ 掉在地面的电容器不要使用，变形的电容器不要使用。
（2）干式电容器的安装是直接用螺钉将电容器固定在支架上，外壳须接地良好，当有两只或多只电容器在一起使用时，应保持相互之间的间隔距离在30mm以上。
（3）在安装电容器时应注意：① 安装时请勿使电容器主体变形，避免电容器受到振动或碰撞。
② 不要施加超过规定的机械压力。
利用自动插入机扭结固定电容器引线的强度不可过大。
当拉力施加到电容器引出线，该拉力将作用于电容器内部，会导致电容器内部短路、开路或漏电流上升。
③ 请注意由自动插入机及贴片机的吸附器、产品检测器及对中操作引起的冲击力。
（4）电容器的正负引线间距应与PCB焊孔的位置相吻合。
若将电容器强行插入孔距不配套的电路板，会有应力作用于引出线，导致电容器短路或漏电流上升。
（5）基板自立型电容器在安装时要推入到和其基板密合的程度（非浮起状态）。
安装时把电容器引脚或焊针插入PCB，直到电容器底部贴到PCB表面。
（6）电解电容器的正负极性不能接反，否则会击穿。
电解电容器的安装应尽量避免靠近发热元件，以免被烤干。
电容器安装时，电容器防爆阀上方应留有空间，爆阀上方应避免配线及安装其他元件。
（7）将电容器焊装到电路板时，不可强烈摇动电容器。
电容器电容器的安装和维护需要严格遵循相关安全规范
电容器电容器的安装和维护需要严格遵循相关安全规范电容器是一种常用的电力设备，用于储存和释放电能。
在电力系统中，电容器的安装和维护是非常重要的，因为它涉及到电气安全和系统的正常运行。
本文将介绍电容器的安装和维护的相关安全规范。
第一部分：电容器的安装1. 安装环境选择电容器应该安装在干燥、通风良好的环境中，避免潮湿、灰尘和高温等不利因素的影响。
选择安装位置时，应远离易燃易爆物品，确保安全距离。
2. 设备连接电容器的连接应符合设备制造商提供的安装要求。
应使用合适的导线和连接器，并确保连接稳固可靠。
在连接过程中，务必注意绝缘和接地，以防止电气事故的发生。
3. 绝缘检测在安装完成后，应进行绝缘检测。
使用绝缘电阻测试仪对电容器的绝缘性能进行测试，确保绝缘电阻达到规定的数值。
如果检测结果不合格，应及时采取措施修复或更换电容器。
第二部分：电容器的维护1. 定期巡检定期巡检电容器是确保其正常运行的重要步骤。
巡检内容包括外观检查、温度检测、噪音检测等。
如发现异常情况，应及时记录并处理。
2. 清洁保养定期清洁电容器及其周围环境，防止灰尘和污垢积聚。
同时，确保电容器的冷却系统畅通，保持散热效果，防止过热损坏。
3. 检修与维修电容器在使用过程中可能会出现故障或损坏，需进行检修和维修。
在进行任何维修作业之前，务必先切断电容器的电源，并遵循相关的安全操作规程。
对于一些需要专业维修的问题，应该寻求专业技术人员的协助。
总结：电容器的安装和维护是确保电气系统安全和正常运行的重要环节。
严格遵循相关安全规范，可有效减少事故风险。
在安装过程中应选择适合的环境，并正确连接设备。
维护方面，定期巡检、清洁保养以及及时检修和维修都是必不可少的。
只有持续关注电容器的安全和维护，才能保障电力系统的稳定运行。
（字数：449字）。
电力电容器安装作业指导书
电力电容器安装作业指导书一、前期准备工作1. 安全检查：确定安装现场没有明显的安全隐患，如电源线短路、设备老化等。
2. 工具准备：准备所需的工具和仪器，如电钳、电笔、扳手等，并确保工具的完好。
3. 材料准备：准备好所需的电力电容器和连接线材料，并检查其质量。
二、电容器安装位置选择1. 安装要求：选择安装位置时应考虑容器设备的安全性、散热条件和操作方便性。
2. 避免干扰：应避免将电容器安装在与其他电气设备过近的地方，以防止产生电磁干扰。
三、安装步骤1. 拆卸原有设备：根据现场情况，拆卸原有的电容器设备，并检查旧设备的状况。
2. 安装支架：根据安装位置的特点，确定合适的支架，并使用螺栓将支架固定好。
3. 安装电容器：将电容器放置在支架上，并使用螺栓将电容器牢固地固定在支架上。
4. 连接电源：将电容器的输入端与电源连接线连接好，并逐一检查连接是否牢固。
5. 连接负载：将电容器的输出端与负载连接线连接好，并逐一检查连接是否牢固。
四、调试和测试1. 检查连接：确认电容器与电源和负载的连接是否正确，并检查是否存在短路或接触不良的情况。
2. 开机测试：将电源接通，观察电容器是否正常运行，并测量电容器的电压和电流，确保参数符合要求。
3. 故障排除：如发现电容器无法正常工作或参数不符合要求，应及时检查并进行故障排除。
五、安全注意事项1. 高压注意：在安装和调试过程中，务必杜绝高压带电操作，严禁触碰高压线路。
2. 设备耐压：安装前应检查电容器的耐压等级是否符合要求，并避免超过额定电压使用。
3. 接地保护：电容器需正确接地，确保人身安全和设备正常运行。
4. 人员防护：操作人员应穿戴符合规定的个人防护装备，避免因操作不当或意外发生导致的人身伤害。
六、维护保养1. 定期检查：定期检查电容器的运行情况，并注意观察是否存在异常现象，如外观异常、温度升高等。
2. 清洁保养：定期对电容器进行清洁保养，保持设备的正常运行状态。
3. 故障处理：如发现电容器存在故障或异常情况，应及时采取措施进行处理，确保设备的长期稳定运行。
电力电容器安装注意事项
电力电容器安装注意事项电力电容器是一种用于电力系统中的电容器，其主要作用是提供无功功率补偿和改善电力系统的功率因数。
在进行电力电容器的安装时，有一些注意事项需遵守，以确保安全和有效性。
1. 正确选择电力电容器与电力系统匹配，首先需要根据实际需要和负荷情况选择适当的电力电容器容量。
过小的容量会导致无法达到预期的功率补偿效果，过大的容量则可能造成过电压等问题。
2. 安装位置选择，电力电容器通常安装在配电柜的电容器槽中。
在选择安装位置时，应确保离电源和负载近，同时避免暴露在极端温度、湿度和腐蚀性环境中。
3. 接线方式，电力电容器的接线应按照设计要求进行。
通常情况下，电力电容器是通过电阻器进行分组，并采用三相并联的方式与电网相连。
同时需要确保电容器的绝缘和接线的可靠性。
4. 地线连接，为了确保安全，电力电容器还需要正确连接到接地线。
接地线应符合国家和地方规定，且接地电阻应满足电气安装规程的要求。
5. 温度控制，电力电容器的工作温度应控制在设计范围内，过高的温度会影响电容器的寿命和性能。
因此，要确保电容器有良好的通风和散热条件，并避免过载或过温运行。
6. 维护和检修，对于已安装的电力电容器，定期的维护和检修是必要的。
应制定维护计划，并按计划进行电容器的清洁、检查和测量。
需要特别注意的是，对于大型电容器，必须在断开电源和放电后进行维护。
7. 过电压保护，电力电容器需要安装适当的过电压保护装置，以防止电容器因电网故障或其他原因造成过电压损坏。
8. 防雷保护，电力电容器应根据所在地区的雷电活动情况选择合适的防雷措施。
这些措施包括安装避雷针、接地装置和保护装置等。
9. 人员安全，安装和维护电力电容器的操作人员应经过专门培训，了解相关的安全操作规程和注意事项。
必要时，应佩戴个人防护装备，如绝缘手套、绝缘鞋等。
10. 标识和警示，电力电容器应安装适当的标识和警示牌，以指示其位置、额定容量和其他相关信息。
这样可以帮助人员正确操作和维护电容器，并提醒注意安全。
电力电容器的安装运行注意事项
电力电容器的安装运行注意事项电力电容器是电力系统中的无功补偿设备之一，它具有无噪音、消耗能量小、安装方便等优点，被广泛应用在IOkV配电线路、变电站IOkV母线及配电所40OV母线中。
它安装在电力系统中，可以补偿无功功率，提高功率因数，从而提高设备出力，降低功率损耗和电能损失，并改善电压质量，所以在IOkV配电线路、变电站IOkV母线及配电所40OV母线上应用较为普及。
在电力系统中多数采用并联电容器作为无功补偿设备。
一、电力电容器的安装要求(1)电容器分层安装时，一般不超过三层，层间不应加隔板。
电容器母线对上层构架的垂直距离不尖小于20cm,下层电容器的底部距地面应大于30cm o(2)电容器构架间的水平距离不应小于0.5m,每台电容器之间的距离不应小于50cm,电容器的铭牌应面向通道。
(3)要求接地的电容器，其外壳应与金属构架共同接地。
(4)电容器应在适当部位设置温度计或贴示温蜡片，以便监视运行温度。
(5)电容器应装设相间及电容器内部元件故障的保护装置或熔断器；低压电容器组容量超过IoOkVar及以上者，可装设具有过电流脱扣器的空气自动断路器开展保护。
(6)电容器应有合格的放电装置。
(7)户外安装的电容器应尽量安装在台架上，台架底部距地面不应小于3m；采用户外落地式安装的电容器组，应安装在变、配电所围墙内的混凝土地面上，底面距地不小于O.4m o同时电容器组应安装在不低于17m的固定遮栏内，并具备有防止小动物进入的措施；(8)总油量大于300kg的高压电容器组应配备设置专用电容器室。
(9)低压电容器及总油量在300kg以下的高压电容器，可装设在主要生产厂房内，但应设有单独的间隔，且通风良好。
20台以下的电容器可装在配电室的单独间隔内，成套的电容器柜应靠一侧安装。
(10)高压电容器组和总容量在30kvar及以上的低压电容器组，每组应加装电流表。
总容量在60kvar及以上的低压电容器组应加装电压表。
电容器安装方案
电容器安装方案简介电容器是一种用于储存和释放电能的装置。
在电力系统中，电容器常被用来改善电力因数、提高电能质量和稳定电网电压。
本文将介绍电容器的安装方案，并提供一些注意事项和指导。
安装位置选择电容器应安装在电力系统的负载附近，以确保其能够最有效地补偿负载的电力因数。
常见的安装位置包括发电厂、变电站和负载中心。
安装电容器还应考虑周围环境和设备的热量排放，以确保电容器的正常运行。
安装步骤下面是电容器安装的一般步骤：1.确定安装位置：根据之前的选址分析，确定电容器的最佳安装位置。
2.准备安装基础：根据电容器的尺寸和重量，确保安装基础能够承受其负荷。
安装基础可以使用钢筋混凝土或钢板。
3.安装支架：根据基础的尺寸和形状，选择适当的支架，并使用螺栓将其固定在基础上。
4.安装电容器：将电容器放置在支架上，并使用螺栓将其固定。
在安装过程中，需要确保电容器与支架之间的接触良好，并避免损坏电容器绝缘。
5.连接电力线路：根据电容器的连接要求，正确地连接电力线路。
在连接过程中，需要确保连接牢固、接触良好，并避免接线错误。
6.进行绝缘测试：在安装完成后，进行绝缘测试，以确保电容器的绝缘性能符合要求。
7.进行功能测试：在绝缘测试通过后，进行电容器的功能测试，以确保其正常运行和性能。
安装注意事项在安装电容器时，需要注意以下事项：•保持安全：在安装过程中，应注意个人安全。
必要时应佩戴防护手套、护目镜等防护装备。
•遵循规范：在安装过程中，应遵循相关的电力系统规范和安装要求。
确保电容器安装符合标准和规定，以确保安全和可靠性。
•良好接地：确保电容器和相关设备（如支架和电力线路）良好接地，以提供良好的电气连接和防雷保护。
•防护措施：在电容器安装周围设置合适的防护措施，以防止非授权人员接触或损坏电容器。
•定期维护：在安装完成后，需定期进行维护和检查。
维护包括清洁、紧固螺栓、检查电力线路等。
结论电容器的正确安装对于确保电力系统的正常运行和稳定性至关重要。
电力电容器安装注意事项范文
电力电容器安装注意事项范文电力电容器是电力系统中的重要设备之一，用于改善电力系统的功率因数并提高电能的传输效率。
正确安装和使用电力电容器可以确保电力系统的稳定运行，并延长设备的使用寿命。
本文将详细介绍电力电容器的安装注意事项，希望能对读者有所帮助。
一、电力电容器安装前的准备工作：1. 了解电力电容器的技术参数和安装要求，包括额定容量、额定电压、频率、功率因数等。
根据系统的实际需要选择合适的型号和容量。
2. 验收电力电容器的外观，检查是否有损坏或漏油现象，如果有问题应及时联系供应商解决。
3. 检查设备的接线端子，确保其完好无损。
二、电力电容器的安装位置选择：1. 电力电容器应安装在能够保证良好通风条件和冷却效果的场所，远离高温和湿度较大的环境。
2. 安装位置应远离易燃易爆物品和腐蚀性气体，以免发生事故。
3. 安装位置应尽量靠近负载中心点，以减小电压传输损耗。
三、电力电容器的安装方式：1. 电力电容器可采用固定安装和可调安装两种方式，根据实际需求选择合适的方式。
2. 固定安装时，应使用适当的支架和固定件，确保电容器固定稳定，不会因为外力或振动造成松动。
3. 可调安装时，应在电容器上设置调节器，并根据负载变化调整其容量，确保系统的功率因数始终在合适的范围内。
四、电力电容器的接地和接线：1. 电容器的接地应符合电力系统的接地原则，确保系统的安全运行。
2. 接线时应使用合适的导线和绝缘材料，接线端子应紧固可靠，并做好标识。
3. 完成接线后应进行电容器的绝缘测试，确保绝缘性能符合要求。
五、电力电容器的保护措施：1. 为电力电容器安装熔断器或保护开关，以防止电容器发生过载或短路事故，保护系统的安全运行。
2. 定期检查电容器的运行状况，如发现异常应及时处理，避免事故的发生。
六、电力电容器的运行管理：1. 定期检查和维护电力电容器，包括清洁设备表面、检查接线端子的紧固情况、检查电容器内部的油位和油质等。
2. 定期进行功率因数的测量和分析，根据测量结果调整电容器的容量和投入时间，以确保系统的功率因数在合适的范围内，并降低系统的电能损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理] 安全管理文书
电力电容器安装注意事项
日期：__________________
单位：__________________
第1 页共3 页
仅供参考[整理]
电力电容器安装注意事项
1安装电容器时，每台电容器的接线最好采用单独的软线与母线相连，不要采用硬母线连接，以防止装配应力造成电容器套管损坏，破坏密封而引起的漏油。
2电容器回路中的任何不良接触，均可能引起高频振荡电弧，使电容器的工作电场强度增大和发热而早期损坏。
因此，安装时必须保持电气回路和接地部分的接触良好。
3较低电压等级的电容器经串联后运行于较高电压等级网络中时，其各台的外壳对地之间，应通过加装相当于运行电压等级的绝缘子等措施，使之可靠绝缘。
4电容器经星形连接后，用于高一级额定电压，且系中性点不接地时，电容器的外壳应对地绝缘。
5电容器安装之前，要分配一次电容量，使其相间平衡，偏差不超过总容量的5％。
当装有继电保护装置时还应满足运行时平衡电流误差不超过继电保护动作电流的要求。
6对个别补偿电容器的接线应做到：对直接启动或经变阻器启动的感应电动机，其提高功率因数的电容可以直接与电动机的出线端子相连接，两者之间不要装设开关设备或熔断器；对采用星三角启动器启动的感应式电动机，最好采用三台单相电容器，每台电容器直接并联在每相绕组的两个端子上，使电容器的接线总是和绕组的接法相一致。
7对分组补偿低压电容器，应该连接在低压分组母线电源开关的外侧，以防止分组母线开关断开时产生的自激磁现象。
8集中补偿的低压电容器组，应专设开关并装在线路总开关的外侧，而不要装在低压母线上。
