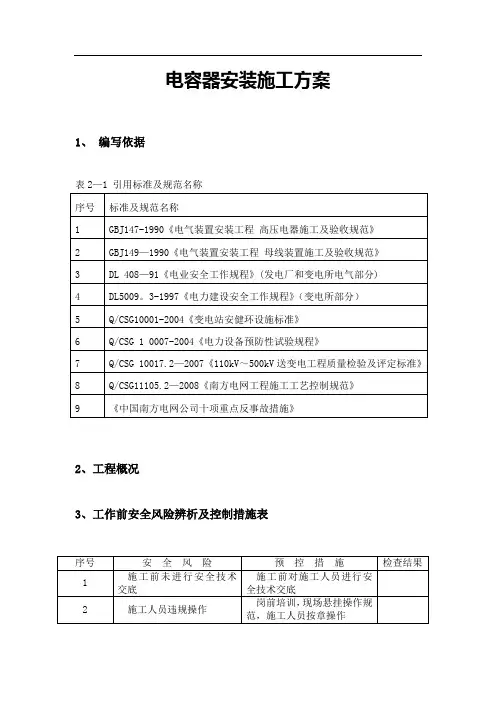

电容器安装施工方案
电容器安装施工方案1、编写依据表2—1 引用标准及规范名称2、工程概况3、工作前安全风险辨析及控制措施表4、作业准备4。
1 人员配备表5-1 作业人员配备表注：作业人数根据具体工程量规模配备。
4。
2 主要工器具及仪器仪表配置表5—2 主要工器具及仪器仪表配置表注:主要工器具及仪器仪表根据具体工程量规模配备.5、作业流程5。
1作业（工序)流程图6．作业方法6。
1施工准备6。
1。
1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底,交底要有针对性；6。
1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6。
1.4施工材料准备:槽钢、钢板、螺栓等。
6。
2 基础检查6.2。
1 根据电容器到货的实际尺寸，核对土建基础是否符合要求,包括位置、尺寸,如果预埋铁板不符合要求，需通知现场监理工程师联系有关单位进行整改。
6。
2.2 清除基础槽钢表面的灰砂，核实基础槽钢可靠接地。
6。
3 设备搬运及开箱检查6.3。
1 所有设备的装卸和运输，应由起重工负责指挥，其他施工人员配合。
设备在搬运过程中，不许倾翻、倒置和遭受剧烈震动;设备的搬运,可人力叉车和滚筒配合进行。
6。
3。
2 开箱检查，电容器应转运到便于安装的位置才准备开箱。
设备开箱检查产品的铭牌数据与设计图纸是否相符,如产品型号、额定容量、额定电压等，并检查出厂文件是否齐全;检查包装箱内零部件应与装箱清单相符；检查产品运输过程中有无损伤和变形,检查电容器的本体有无渗漏，电容器套管有无破损和裂纹,连接线是否有松动绝缘是否有破损,表面是否有脏物等.6.3.3 电容器开箱后,按电容容量分别存放,并由试验人员进行电气试验，检查容量及绝缘，并按容量进行配合分组。
6.4 电容器安装6。
4。
1 电容器到现场后根据实际到货框架尺寸由厂家协助确定其中心线，画出中心线。
组装式电容器可分层安装,一般不超过三层,层间不应加设隔板,电容器的构架应采用非可燃材料制成。
35kV组合式高压并联电容器装置安装施工方案
35kV组合式高压并联电容器装置安装施工方案项目单位：xx500kV变电站工程项目部审批页批准：年月日安全审核：年月日技术审核：年月日编制：年月日目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (5)7、危险点分析及控制措施 (22)8、安全施工措施 (27)9、环境保护措施 (28)10、安装执行强条 (29)11、标准工艺要求 (31)一、适用范围及概述1.1、本施工方案适用于xx500kV变电站工程 35kV组合式高压并联电容器装置安装作业，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。
1.2、本期工程安装4组电容器组，#2母线#1电容器组、#3母线#1电容器组为TBB38.5/1.732-60000-3ACW，串抗率5%；#2母线#2电容器组、#3母线#2电容器组为TBB41.5/1.732-60000-3ACW，串抗率12%。
生产厂家为日新电机（无锡）有限公司。
二、施工依据2.1《电气装置安装工程电力电容器、油浸电容器、互感器施工及验收规范》（GB50148-2010）；2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施（试行）（国家电网生技〔2005〕400号）2.6《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.9《电气装置安装工程接地装置施工及验收规范（GB50169-2006）2.10《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.11《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.12《电气装置安装工程起重机电气装置施工验收规范》（GB50256-96）三、人员组织35kV组合式高压并联电容器装置安装施工由电气班负责，一次队内配备施工人员10人，项目副经理张学凯，项目总工刘林田，技术负责人焦平文，质检负责人彭晋，安全负责人崔青山，施工负责人夏志明。
南方电网工程施工工艺控制规范-第2部分：变电电气安装工程
11:17
第十章 软母线施工
–3
工艺流程 施工准备
导线及金具检查
绝缘子串试验及测量 档距测量 导线下料 导线压接 附件安装及挂线
质量检验
11:17
第十一章 管型母线安装
第十一章 管型母线安装 – 1 适用范围 – 本章适用于变电工程110~500kV支柱绝缘子支撑式或悬式绝缘子悬吊式铝合金管 型母线的安装。 – 2 主要引用标准 – DL/T 754 电气装置安装工程 铝母线焊接技术规程 – GBJ 149 电气装置安装工程 母线装置施工及验收规范
11:17
第五章 避雷器安装
–3
工艺流程 施工准备 开箱检查及现场保管 设备安装 设备调整、紧固及检查 连线及附件安装 设备接地 质量检验
11:17
第六章 隔离开关安装
第六章
隔离开关安装
– 1 适用范围 – 本章适用于变电工程500kV及以下电压等级隔离开关安装。 – 2 主要引用标准 – GB 8287-1 高压支柱绝缘子技术条件 – GB 50150 – GBJ 147 电气装置安装工程 电气装置安装工程 电气设备交接试验标准 高压电器施工及验收规范
第十章 软母线施工
11:17
目 录
第十一章 管型母线安装 第十二章 二次屏柜安装 第十三章 电缆支架、桥架安装 第十四章 控制电缆敷设 第十五章 二次接线 第十六章 高压电缆敷设及电缆头制作 第十七章 电缆的防火封堵 第十八章 换流站阀厅主设备/附属设备安装 第十九章 换流变压器安装及就位
11:17
第二十章
平波电抗器安装
–3
工艺流程
施工准备
设备开箱检查 及现场保管
支架及绝缘子安装
广东电网公司10kV集合式并联电容器设备选型标准(10kV并联电容器装置(下))
4.2.6 安装地点:户外，基础新建。
5 技术要求 5.1 额定频率：50Hz 5.2 集合式电容器额定电压：11/ 3 kV； 12/ 3 kV (视具体工程而定) 5.3 集合式电容器额定容量：4000kvar/5000kvar/6000kvar/8000kvar /10000kvar (视具体工程而 定) 5.4 电容偏差: 5.4.1 集合式电容器的电容器单元的电容偏差应不超过其额定值的－5％～+5％。 5.4.2 电容器组容许的电容偏差为装置额定电容的0～+5％。 5.4.3 集合式电容器的任意两相实测电容值中最大值与最小值之比，10kV级最大值与最小值之比应 不超过1.01。
共 23 页
第 3 页
S.00.00.20/MM.0200.0003
广东电网公司 10kV 集合式并联电容器设备选型标准（10kV 并联电容器装置（下） ）
DL/T 840-2003 DL/T 620-1997 DL/T 604-1996 DL/T 628-1997 DL 442-1991 DL/T 653-1998 DL/T 5136-2001 DL/T 5103-1999 Q/CSG 10011-2005
编写
初审
会签
、
审核
批准
2010-06-13 印发
制度信息
2010-04-28 实施
S.00.00.20/MM.0200.0003
广东电网公司 10kV 集合式并联电容器设备选型标准（10kV 并联电容器装置（下） ）
前
言
为提高广东电网公司电力装备技术水平和设备质量，提高产品的标准化程度，统一电容器装备 的配置和布置方式,统一电容器装备的选型， 进一步缩短设备招标、 采购工期， 提高工程建设中设计、 施工、安装的标准化水平，方便设备的维护和管理，特制定本套标准。 本标准是依据有关高压并联电容器装置的国家、行业和国际有关标准、规程和规范，参照广东 电网公司细化南方电网公司变电站标准设计、 广东电网公司 10kV~66kV 并联电容器装置技术规范及 验收规范，并结合近年来广东电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行 经验制定。 本标准在调查研究设备设计、性能、工艺、制造标准的基础上，规范设备相关技术要求，以达 到提高设备的质量，保障电网运行安全可靠的目标。 本标准由广东电网公司物流中心提出、归口管理和负责解释。 本标准承研起草单位： 佛山电力设计院有限公司。 本标准审核单位：广东电网公司生产技术部、工程建设部、物流中心、广东电网公司电力科学 研究院、广东省电力设计研究院、广东电网公司各直属供电局。
电气系统安装工程施工工艺
电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。
2、施工要点(1)安装前首先进行开箱检查，核对箱盘的型号、规格是否符合设计要求，并作好开箱检查记录。
开箱检查应与监理、供货商代表及业主代表共同进行。
(2)安装嵌墙式配电箱时，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。
待条件成熟后再安装箱内元件和盘面。
盘面要求紧贴墙面，平正、不歪斜。
(3)落地式安装的配电箱、控制柜，在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀；其他部位高出地面40mm o槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。
柜体应垂直，垂直误差不超过2mm。
(4)明装挂墙式安装，底边距地高度为L5πι,箱体垂直，误差不超过2mmo(5)配电箱(盘)内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。
PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。
(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。
2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。
设计图的要求，分匀档距并标出具体位置。
（2）支、吊架安装安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
支架与吊架所用钢材应平直，无显著扭曲。
220kv变电站电气安装施工技术
220kv变电站电气安装施工技术发布时间：2022-11-14T03:53:07.004Z 来源：《新型城镇化》2022年21期作者：苏星[导读] 电气系统是变电站建设的关键部件。
它的安装质量将直接影响到电厂的运行稳定和安全。
为了确保设备的正常运转，正确使用安装技术是非常重要的。
本文结合220kV变电站的具体情况，对其安装施工技术进行了分析。
苏星内蒙古电力（集团）有限责任公司呼和浩特供电公司内蒙古呼和浩特 010010摘要：电气系统是变电站建设的关键部件。
它的安装质量将直接影响到电厂的运行稳定和安全。
为了确保设备的正常运转，正确使用安装技术是非常重要的。
本文结合220kV变电站的具体情况，对其安装施工技术进行了分析。
关键词：220kV变电站；电气安装；施工技术引言电气设备在变电站的建设中占有举足轻重的地位，其安装的好坏对变电站的安全和稳定起着举足轻重的作用。
目前，我国在变电站建设中，一些技术和安装人员缺乏技术和经验，导致了电气设备的安装问题。
因此，为了预防变电站发生故障和意外，应加强对电气设备的安装技术的研究。
1.220kV变电站施工与电气工程内容概述 1.1 220kV变电站施工概述220kV变电站是目前电气系统的重要组成部分，它的施工质量将直接关系到电气系统的安全与稳定，关系到人们的生命和工作的质量。
220kV变电站的施工主要包括：220kV开关室的安装、变压器基础的安装、电容器基础的安装、避雷器基础的安装。
目前，变电站的地基基础多为500mm的混凝土搅拌桩，其承载力大于180kPa。
而常规变电站的地基基础多为独立的，变电站的接线一般采用双母线，为了确保电气系统的正常使用，需要在变电站内设置母线开关；变压器安装时，必须确保变压器前、后两面都是裸露的，选用耐火的电缆，以避免因温度过高引起的火灾。
此外，在进行变电站基础工程时，应采用室外地下结构，墙体可采用混合灰浆法和水泥灰浆法。
1.2电气工程内容概述电气工程建设内容包括：低压电气设备，控制保护系统，电缆铺设，自动化设备的安装和调试。
电容器组安装土建施工方案
本工程为某XX电力公司新建变电站电容器组安装土建施工项目。
工程位于XX市XX区XX街道，占地面积约XX平方米。
工程内容包括电容器组基础施工、电缆沟开挖、电缆敷设等。
二、施工组织1. 施工单位：XX电力建设有限公司2. 施工队伍：由具备相关专业资质的施工队伍组成，确保施工质量。
3. 施工材料：选用符合国家标准、质量合格的建筑材料和设备。
三、施工方案1. 施工准备（1）熟悉图纸，了解设计要求，对施工现场进行实地考察，了解现场实际情况。
（2）编制施工组织设计，明确施工顺序、施工工艺、质量控制措施等。
（3）组织施工人员学习施工技术、安全操作规程等，提高施工人员素质。
2. 施工步骤（1）电容器组基础施工1）根据设计图纸要求，测量电容器组基础位置，放线定位。
2）开挖基坑，确保基础尺寸符合设计要求。
3）浇筑混凝土基础，保证混凝土强度等级符合设计要求。
4）安装预埋件，确保预埋件位置准确、牢固。
（2）电缆沟开挖1）根据设计图纸要求，确定电缆沟走向、尺寸、深度。
2）开挖电缆沟，确保沟底平整、无杂物。
3）铺设电缆沟底板，确保电缆沟底板平整、牢固。
（3）电缆敷设1）根据设计图纸要求，确定电缆敷设路径、数量。
2）敷设电缆，确保电缆排列整齐、无扭曲。
3）连接电缆，确保连接牢固、无漏电。
4）做好电缆标识，便于后期维护。
3. 施工质量控制（1）加强原材料、半成品、成品的质量控制，确保施工质量。
（2）严格执行施工工艺，确保施工质量。
（3）加强施工过程中的监督检查，发现问题及时整改。
（4）做好施工记录，确保施工过程可追溯。
四、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。
4. 严格执行施工现场用电、动火等安全操作规程。
五、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、环境保护1. 施工过程中，注意保护施工现场环境，减少对周围环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电容器安装施工工
艺标准
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
SGBZ-0616 电力电容器安装施工工艺标准依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002
1、范围
本工艺标准适用于16kV以下、并联补偿电力电容器安装工程。
2、施工准备
设备及材料要求：
电容器应装有铭牌，注明制造厂名、额定容量、接线方式、电压等级等技术数据。
备件应齐全，并有产品合格证及技术文件。
容量规格及型号必须符合设计要求。
电容器及其它电气元件外表无锈蚀及坏损现象。
套管芯线棒应无弯曲及滑扣现象，引出线端附件齐全，压接紧密。
外壳无缺陷及渗油现象。
安装用的型钢应符合设计要求，并无明显锈蚀，螺栓均应采用镀锌螺栓。
材料均应符合设计要求，并有产品合格证。
主要机具：
安装机具：手推车、电钻、砂轮、电焊机、汽焊工具、压线钳子、扳手等。
测试工具：钢卷尺、钢板尺、塞尺、摇表、万用表、卡钳电流表。
作业条件：
施工图纸及技术资料齐全。
土建工程基本施工完毕，地面、墙面全部完工，标高、尺寸、结构及预埋件均符合设计要求。
屋顶无漏水现象，门窗及玻璃安装完，门加锁，场地清扫干净，道路畅道。
3、操作工艺
工艺流程：
设备开箱点件→基础制作安装或框架制作安装→电容器二次搬运→电容器安装→联线送电前的检查→送电运行验
设备点件检查：
设备点件检查应由安装单位、建设单位和供货单位代表共同进行，并作好记录。
按照设备清单对设备及零备件逐个清点检查，应符合图纸要求、完好无损。
对500V以下电容器，用1000V摇表逐个进行绝缘摇测，3～10kV电容器用2500V绝缘摇表摇测，并做好记录。
基础制作安装或框架制作安装。
成套电容器框组安装前，应按设计要求做好型钢基础。
组装式电容器安装前应先按图纸要求做好框架，电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。
构架间的水平距离不小于，下层电容器的底部距地不应小于，电容器的母线对上层构架的距离不应小于20cm，每台电容器之间的距离按说明书和设计要求安装，如无要求时不应小于50mm。
基础型钢及构架必须按要求刷漆和作好接地。
电容器二次搬运。
电容器搬运时应轻拿轻放，要注意保护瓷瓶和壳体不受任何机械损伤。
电容器安装：
电容器通常安装在专用电容器室内，不应安装在潮湿、多尘、高温、易燃、易爆及有腐蚀气体场所。
电容器的额定电压应与电网压相符。
一般应采用角形联接。
电容器组应保持三相平衡，三相不平衡电流不大于5%。
电容器必须有放电环节。
以保证停电后迅速将储存的电能放掉。
电容器安装时铭牌应向通道一侧。
电容器的金属外壳必须有可靠接地。
联线：
电容器联接线应采用软导线，接线应对称一致，整齐美观，线端应加线鼻子，并压接牢固可靠。
电容器组控制导线的联接应符合盘柜配线，二次回路配线的要求。
送电前的检查：
绝缘摇测：1kV以下电容器应用1000V摇表摇测，3～10kV电容器应用2500V摇表摇测，并做好记录。
摇测时应注意摇测方法，以防电容放电烧坏摇表，摇完后要进行放电。
耐压试验：电力电容器送电前应做交接试验。
交流耐压试验标准参照表。
电力（移相）电容交流耐压试验标准表
联线正确可靠。
各种保护装置正确可靠。
放电系统完好无损。
控制设备完好无损，动作正常，各种仪表校对合格。
自动功率因数补偿装置调整好（用移相器事先调整好）。
送电运行验收：
冲击合闸试验：对电力电容器组进行三次冲击合闸试验，无异常情况，方可投入运行。
正常运行24小时后，应办理验收手续，移交甲方验收。
验收时应移交以下技术资料：
设计图纸及设备附带的技术资料；
设计变更洽商记录；
设备开箱检查记录；
设备绝缘摇测及耐压试验记录；
安装记录及调试记录。
4、质量标准
电容器及其附件的试验调整和电容器身检查结果，必须符合规范要求。
检验方法：检查安装调试记录。
电容器器身不得有坏损及渗油，瓷件无裂纹、瓷釉无损伤。
检验方法：观察检查。
电容器应符合以下规定：
位置正确，固定牢固，表面清洁，油漆完好；
电容器安装距离符合规定。
检验方法：实测和检查安装记录。
电容器联线应符合下列规定：
联接紧密，附件齐全，瓷件不受应力；
接地正确可靠、无遗漏；
构架及柜体应按规范水平及垂直安装，固定牢固，油漆完好；
接线对称一致、整齐美观、母线相色完好。
检验方法：观察检查。
5、成品保护
电容器室应加锁，无关人员不得随便出入。
对未安装及已安装好电容器要用木箱或纸箱将瓷瓶保护好，以防损伤瓷件。
在电容器上方施工时，对电容器要采取保护措施。
保持室内清洁，防止灰法损伤电气原件。
6、应注意的质量问题
电容器安装应注意的质量问题见表。
电容器安装常见质量问题及防治方法表
设备材料进货检验记录。
产品合格证。
绝缘摇测记录。
交接试验报告单。
设计变更洽商记录。
分项工程质量评定记录。
8、安全环保措施
在脚手架上作业，脚手板必须满铺，不得有空隙和探头板。
使用的料具，应放人工具袋随身携带，不得投掷。
现场变配电高压设备，不论带电与否，单人值班严禁跨越遮栏和从事修理工作。
高压带电区域内部分停电工作时，人体与带电部分必须保持安全距离，并应有人监护。
在变配电室内，外高压部分及线路工作时，应按顺序进行。
停电、验电悬挂地线，操作手柄应上锁或挂标示牌。
验电时必须戴绝缘手套，按电压等级使用验电器。
在设备两侧各相或线路各相分别验电。
验明设备或线路确实无电后，即将检修设备或线路做短路接地。
