智能垃圾桶设计方案11234复习课程
智能垃圾桶方案设计讲课教案
设计思路：本智能垃圾桶分为两件组装，及智能垃圾桶与智能垃圾清扫机的结合。
智能垃圾桶采用基于单片机的智能化红外感应控制系统、无线通信系统，实现自动开关桶盖并调节开盖角度、遥控垃圾桶走动、智能封袋的功能。
与传统智能垃圾桶相比较，功能性更强，智能化程度更高。
1 设计思路从垃圾桶的结构和功能出发，主要从垃圾桶外观、分类回收功能、恶臭气味处理、智能翻盖、语音提示等方面进行多功能垃圾桶的设计，力求垃圾桶不仅能满足收集垃圾的功能，而且因其美观，色彩能与周围环境相和谐，成为环境的重要组成部分。
2 分类回收功能设计目前我国城市生活垃圾的成分复杂，含易腐有机物、煤灰、泥沙、塑料、橡胶、玻璃、纸类等，有的生活垃圾中含有电池、金属等，垃圾分类回收是实现垃圾资源化的重要手段。
城市垃圾可分为可回收物和不可回收物2 部分，其中，金属、塑料、玻璃、纸张、木制品等可回收再利用，废旧电池对土壤和地下水污染较重，可设置专门的收集装置回收，集中处理，其他的不可回收的物品可收集后清运至垃圾处理场进一步处理。
可将垃圾桶设置成2 个子桶，一个为可回收桶，涂成绿色，并在显著位置标记可回收标志和字样；另一个为不可回收桶，涂成黄色，标记不可回收标志和字样，在垃圾桶的侧壁处可挂置小的废旧电池回收箱。
3 吸附设计垃圾桶是垃圾临时存放的场所，有机垃圾在垃圾桶内易腐烂变质，散发出恶臭气味，在垃圾桶外壳与内桶间壁处，填充一层活性炭纤维，由于活性炭纤维具有较大的比表面积和较好的吸附性能，可以净化空气，吸附垃圾腐烂过程中产生的恶臭气味，防止空气污染。
4. 自动翻盖由于现行的垃圾桶投放口多在桶身侧面，有些还带有盖门，人们投放垃圾时需要走近或用手开门，这样易对人体造成污染。
设计红外线感应自动开门装置［4］，可实现当人走近垃圾桶时，桶门自动打开，投入垃圾后桶门自动关闭，不仅清洁卫生，而且避免垃圾腐烂的恶臭气味逸散到空气中污染环境。
5 语音功能在垃圾桶的集成电路上安装语音模块系统，当人接近垃圾桶投放垃圾时，语音系统会提示对垃圾进行分类投放。
智能分类垃圾箱课程设计
智能分类垃圾箱课程设计一、课程目标知识目标：1. 学生能理解智能分类垃圾箱的工作原理和分类标准。
2. 学生掌握生活中常见垃圾的分类方法和相关知识。
3. 学生了解智能分类垃圾箱在环保事业中的重要性。
技能目标：1. 学生能够运用所学知识，正确使用智能分类垃圾箱进行垃圾分类。
2. 学生具备分析智能分类垃圾箱优缺点的能力，并提出改进建议。
3. 学生通过小组合作，设计并制作简易的智能分类垃圾箱模型。
情感态度价值观目标：1. 学生养成环保意识，认识到垃圾分类对保护环境的重要性。
2. 学生在团队合作中，学会尊重他人意见，培养合作精神和沟通能力。
3. 学生通过课程学习，增强对科技创新的兴趣，激发探索精神。
课程性质：本课程为科普性与实践性相结合的课程，旨在让学生了解智能分类垃圾箱相关知识，提高学生的环保意识和创新能力。
学生特点：六年级学生具有一定的探究能力和动手操作能力，对新鲜事物充满好奇心，善于合作与交流。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的参与度和积极性，培养其创新能力与合作精神。
通过课程目标的实现，使学生在知识、技能和情感态度价值观方面得到全面提升。
二、教学内容1. 垃圾分类基础知识：介绍垃圾的分类标准，包括可回收物、有害垃圾、厨余垃圾和其他垃圾，以及各类垃圾的处理方法。
教材章节：《环保教育》第五章第二节“垃圾分类与处理”2. 智能分类垃圾箱原理：讲解智能分类垃圾箱的工作原理、技术要点及其在生活中的应用。
教材章节：《科技与创新》第三章第五节“生活中的智能设备”3. 环保意识培养：通过案例分析，让学生了解垃圾分类对环境保护的意义，提高学生的环保意识。
教材章节：《环保教育》第一章“环保意识与行为”4. 简易智能分类垃圾箱制作：指导学生运用所学知识，设计并制作简易的智能分类垃圾箱模型。
教材章节：《科技与创新》第二章第四节“设计制作与实践”5. 课程实践与评估：组织学生进行垃圾分类实践活动，评估学生在课程中的学习成果。
校园智慧垃圾桶设计方案

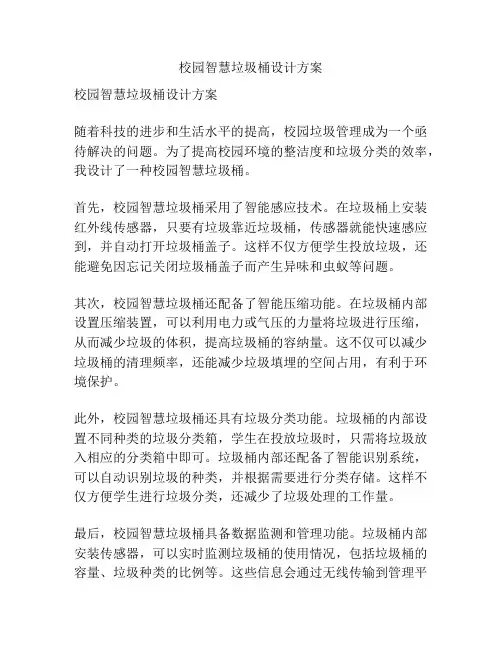

校园智慧垃圾桶设计方案校园智慧垃圾桶设计方案随着科技的进步和生活水平的提高，校园垃圾管理成为一个亟待解决的问题。
为了提高校园环境的整洁度和垃圾分类的效率，我设计了一种校园智慧垃圾桶。
首先，校园智慧垃圾桶采用了智能感应技术。
在垃圾桶上安装红外线传感器，只要有垃圾靠近垃圾桶，传感器就能快速感应到，并自动打开垃圾桶盖子。
这样不仅方便学生投放垃圾，还能避免因忘记关闭垃圾桶盖子而产生异味和虫蚁等问题。
其次，校园智慧垃圾桶还配备了智能压缩功能。
在垃圾桶内部设置压缩装置，可以利用电力或气压的力量将垃圾进行压缩，从而减少垃圾的体积，提高垃圾桶的容纳量。
这不仅可以减少垃圾桶的清理频率，还能减少垃圾填埋的空间占用，有利于环境保护。
此外，校园智慧垃圾桶还具有垃圾分类功能。
垃圾桶的内部设置不同种类的垃圾分类箱，学生在投放垃圾时，只需将垃圾放入相应的分类箱中即可。
垃圾桶内部还配备了智能识别系统，可以自动识别垃圾的种类，并根据需要进行分类存储。
这样不仅方便学生进行垃圾分类，还减少了垃圾处理的工作量。
最后，校园智慧垃圾桶具备数据监测和管理功能。
垃圾桶内部安装传感器，可以实时监测垃圾桶的使用情况，包括垃圾桶的容量、垃圾种类的比例等。
这些信息会通过无线传输到管理平台上，管理员可以通过手机或电脑查看监测数据，并根据需要进行垃圾桶的清理和维护工作。
通过以上的设计方案，校园智慧垃圾桶能够有效提升校园垃圾管理的效率和品质。
它的智能感应、智能压缩、垃圾分类和数据监测等功能，不仅可以方便学生投放垃圾和进行垃圾分类，还可以减少清理和维护的工作量，提高垃圾处理的效率。
相信通过这种智慧垃圾桶的使用，能够让校园环境更加整洁，为学生提供一个清新的学习环境。
多功能垃圾桶课程设计
多功能垃圾桶课程设计一、课程目标知识目标：1. 学生能够理解多功能垃圾桶的概念，掌握其基本组成部分及功能。
2. 学生能够了解环保和资源再利用的重要性，认识到多功能垃圾桶在生活中的应用价值。
技能目标：1. 学生能够运用所学的知识，设计并制作一个简单的多功能垃圾桶。
2. 学生能够通过实际操作，提高动手能力、创新能力和团队协作能力。
情感态度价值观目标：1. 学生能够培养环保意识，关注生活垃圾分类和资源再利用，形成良好的环保习惯。
2. 学生能够体验科学探究的乐趣，增强对科学的兴趣，提高自信心和自主学习能力。
3. 学生能够通过团队协作，培养沟通、交流和分享的团队精神，增进同学间的友谊。
课程性质：本课程为综合实践活动课程，以项目式学习为主要形式，结合环保教育和科技制作，培养学生动手实践能力和创新能力。
学生特点：四年级学生具有一定的观察能力、动手能力和创新能力，对新鲜事物充满好奇心，善于合作交流。
教学要求：教师应注重引导学生主动探究，鼓励学生发表见解，关注学生的个体差异，提高学生的实践能力和综合素质。
在教学过程中，将目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容本课程依据课程目标，结合课本内容，设计以下教学内容：1. 环保知识介绍：讲解环保的重要性，垃圾分类的意义，以及多功能垃圾桶在环保中的作用。
- 教材章节：《环保小卫士》第四章第二节《垃圾分类，从我做起》2. 多功能垃圾桶设计与制作：- 结构与功能：介绍垃圾桶的基本结构，包括分类垃圾容器、投掷口、脚踏板等，讲解各部分功能。
- 设计原理：引导学生学习简单机械原理，了解如何实现垃圾桶的自动开盖、压缩垃圾等功能。
- 教材章节：《科学制作》第三章《生活中的简单机械》- 材料选择：介绍适合制作多功能垃圾桶的材料，如塑料、木板、金属等。
- 制作过程：详细讲解垃圾桶制作的步骤，包括设计草图、选择材料、加工组装等。
- 教材章节：《劳动与技术》第五单元《创意制作》3. 课程安排与进度：- 第一阶段：环保知识学习，了解垃圾分类和多功能垃圾桶的重要性。
智能产品方案设计智能垃圾桶的设计方案
智能产品方案设计智能垃圾桶的设计方案
一、产品简介
智能垃圾桶是一款可以实现智能垃圾分拣的智能垃圾桶，以及相关的APP，可以实现大量自动垃圾分类，简化垃圾分类过程，提高垃圾分类效率，减少生活垃圾，为人们提供一种高效节约、环保的垃圾容器及分类设备。
二、产品功能
1.垃圾分类：智能垃圾桶实现人工或自动垃圾分类，可以根据垃圾的
型号，大小，重量，材质，危害程度，具体垃圾分类过程可根据用户自主
选择。
2.智能监控：通过智能控制，智能垃圾桶可以实现实时监控垃圾积压，实时发出报警，并可以及时响应操作。
3.APP控制：通过设备APP可让用户远程控制智能垃圾桶，以及远程
监控分类过程等，可以方便的操作，更加易用。
4.行为分析：通过数据统计和机器学习技术，智能垃圾桶可实现行为
分析，可以根据用户的垃圾投放行为，智能分析垃圾分类的效率、效果以
及投放的准确度等。
5.消毒清洗：智能垃圾桶可以根据用户设定定时进行清洗消毒，有效
提升垃圾桶的清洁和安全度。
三、产品设计
1.结构设计：智能垃圾桶采用大能结构设计，可以最大限度的减小垃
圾储存空间的使用。
智能垃圾桶设计方案
智能垃圾桶设计方案第1篇智能垃圾桶设计方案一、项目背景随着我国经济的快速发展，城市规模不断扩大，人口数量持续增长，生活垃圾产生量也在逐年攀升。
传统的垃圾桶已无法满足人们对环境卫生、便捷性的需求。
为提高垃圾处理效率，降低环境污染，我国正大力推广垃圾分类制度。
在此背景下，智能垃圾桶应运而生，通过技术创新，实现垃圾分类、压缩、异味控制等功能，为我国垃圾分类工作提供有力支持。
二、设计目标1. 实现垃圾分类功能，引导用户正确投放垃圾，提高垃圾分类效果。
2. 提高垃圾处理效率，减少垃圾存储空间，降低环境污染。
3. 降低运营成本，提高管理效率，方便政府部门监管。
4. 保障用户隐私，确保数据安全，遵循相关法律法规。
三、设计方案1. 硬件设计（1）外观设计：采用流线型设计，美观大方，易于清洁。
（2）容量设计：根据人流量及垃圾产生量，合理规划垃圾桶容量。
（3）垃圾分类：设置可回收物、有害垃圾、厨余垃圾、其他垃圾四个投放口，引导用户正确投放。
（4）压缩设备：采用液压压缩技术，提高垃圾处理效率，减少存储空间。
（5）异味控制：采用活性炭吸附技术，有效去除异味，改善环境。
（6）太阳能板：利用太阳能发电，为智能垃圾桶提供电力支持，实现绿色环保。
2. 软件设计（1）身份识别：采用人脸识别技术，实现用户身份认证，确保垃圾投放的准确性。
（2）数据统计：实时统计各类垃圾投放量，为政府决策提供数据支持。
（3）智能提醒：根据用户投放行为，推送分类知识、环保知识等提醒信息，提高用户垃圾分类意识。
（4）故障报警：当设备出现故障时，自动向管理人员发送报警信息，提高运维效率。
（5）数据安全：遵循国家相关法律法规，对用户数据进行加密处理，保障用户隐私。
3. 运营管理（1）政府监管：政府部门可实时查看智能垃圾桶运行状态，了解垃圾分类情况，为政策制定提供依据。
（2）运营维护：设立专业运维团队，定期检查设备运行情况，确保设备正常使用。
（3）用户服务：设立客服热线，解答用户疑问，收集用户意见，优化产品设计。
智能垃圾桶设计方案
智能垃圾桶设计方案一、背景介绍随着城市化进程的加快，垃圾处理成为一个重要的环境问题。
传统的垃圾桶往往会造成很多的问题，例如垃圾溢出、异味扩散、清理不及时等。
为了解决这些问题，智能垃圾桶应运而生。
通过集成现代科技，智能垃圾桶能够自动感知、分类、压缩和清理垃圾，提高垃圾处理的效率和环境的质量。
二、设计方案1.感知技术：智能垃圾桶应当装备感应器，可以通过红外线、超声波或其他传感器来自动感知垃圾的投放。
当有垃圾被投放进来时，智能垃圾桶能够及时感知，并进行相应的处理。
2.分类技术：智能垃圾桶应当具备分类垃圾的能力，可以通过图像识别、语音识别或其他分类技术，将投放的垃圾正确分为可回收物、有害垃圾和其他垃圾。
这有助于提高垃圾的处理效率和资源的回收利用率。
3.压缩技术：智能垃圾桶应当具备压缩垃圾的能力，可以通过电动机或液压系统将垃圾压缩成较小的体积。
这有助于节约垃圾桶的使用空间，并减少垃圾的次数。
同时，压缩垃圾也有助于减少异味的扩散和垃圾清理的频率。
4.清理技术：智能垃圾桶应当具备自动清理的能力，可以通过自动清洗装置或其他清理技术，对垃圾桶进行定期或按需清洁。
这有助于保持垃圾桶的干净和卫生，提高环境的质量和用户的体验。
5.联网技术：智能垃圾桶应当具备联网能力，可以通过物联网技术与其他智能设备进行连接和数据传输。
通过与城市管理系统、垃圾处理公司等实现数据共享和远程监控，可以实现智能垃圾桶的集中管理和优化垃圾处理流程。
三、功能特点1.实时感知：智能垃圾桶能够实时感知垃圾的投放情况，及时进行分类和处理。
2.智能分类：智能垃圾桶能够通过智能分类技术，准确识别垃圾的类别，并进行分类存放。
3.自动压缩：智能垃圾桶能够将垃圾进行自动压缩，减小占用空间，减少垃圾的次数。
4.智能清洁：智能垃圾桶能够自动清洁，保持垃圾桶的卫生和清洁。
5.数据共享：智能垃圾桶能够通过联网技术与其他设备进行数据共享，优化垃圾处理流程。
四、应用场景1.城市街道：智能垃圾桶可以安装在城市街道上，提供更方便、快捷、卫生的垃圾处理方式，改善城市环境。
智能垃圾桶设计方案资料
智能垃圾桶设计方案资料
一、智能垃圾桶的功能及特色
1、智能垃圾桶可以实现垃圾分类。
具有智能分类功能的垃圾桶，可以根据垃圾的类别进行分类，从而实现节约资源、环保的目的。
2、智能垃圾桶可以采用红外传感器或者其它传感器实现垃圾桶的自动开启和关闭。
3、智能垃圾桶可以设置不同的投放垃圾方式，可以设置按钮投放或者手杆投放垃圾，让用户更加方便。
4、智能垃圾桶可以设置排气功能，使用时可以自动释放垃圾中的气味。
5、智能垃圾桶可以采用智能控制系统，实现智能排序、智能投放、智能清扫、智能报警等，让垃圾桶使用更加高效方便。
二、智能垃圾桶的硬件结构
1、垃圾桶主机：由主柜、投放装置和清洁装置组成，投放装置由传感器、投放口等组成，传感器可以实现对垃圾的自动检测，并将检测结果发送给主机，从而实现投放垃圾的智能控制；清洁装置由清洁压盘、清洁刷、清洁液体泵等组成，可以清洗垃圾桶内的垃圾，压盘和刷可以清理垃圾桶的表面，垃圾桶可以定时加注清洁剂，清洁液体泵可以自动把清洁剂加入到垃圾桶中，保证垃圾中有足够的清洁剂;。
