模电数电及电力电子技术知识点

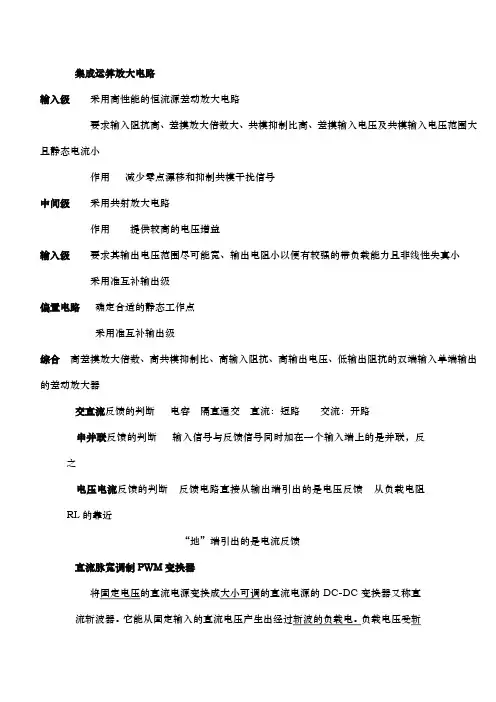

集成运算放大电路
输入级采用高性能的恒流源差动放大电路
要求输入阻抗高、差摸放大倍数大、共模抑制比高、差摸输入电压及共模输入电压范围大且静态电流小
作用减少零点漂移和抑制共模干扰信号
中间级采用共射放大电路
作用提供较高的电压增益
输入级要求其输出电压范围尽可能宽、输出电阻小以便有较强的带负载能力且非线性失真小
采用准互补输出级
偏置电路确定合适的静态工作点
采用准互补输出级
综合高差摸放大倍数、高共模抑制比、高输入阻抗、高输出电压、低输出阻抗的双端输入单端输出的差动放大器交直流反馈的判断电容隔直通交直流：短路交流：开路
串并联反馈的判断输入信号与反馈信号同时加在一个输入端上的是并联，反之
电压电流反馈的判断反馈电路直接从输出端引出的是电压反馈从负载电阻RL的靠近
“地”端引出的是电流反馈
直流脉宽调制PWM变换器
将固定电压的直流电源变换成大小可调的直流电源的DC-DC变换器又称直流斩波器。
它能从固定输入的直流电压产生出经过斩波的负载电。
负载电压受斩波器工作率的控制。
变
更工作率的方法与脉冲宽度调制（斩波频率f=1/T不变，改变导通时间t on）和频率调制（导
通时间t on或关断时间t off不变，改变斩波周期T即斩波频率f=1/T）两种。
斩波器的基本回落方式有升压（斩波器所产生的输出电压高于输入电压）和降压两种，改变回落元件的连接就可改换回路的方式。
用晶闸管作为开关的斩波器，由于晶闸管无自关断能力，它在直流回路里工作是，必须有一套使其关断的（强迫）换相（流）电路。
晶闸管的换流方式有：电源换流、负载换流和
强迫换流。
负载换流缺点主要是电骡的揩振频率与L和C的大小有关，随着负载与频率的变化，换流的裕量也随之改变。
为了可靠换流，换流脉冲的幅值应足以消去晶闸管中的电流，脉冲的宽度应保证大于晶闸管的关断时间。
晶闸管斩波器的缺点是需要庞大的强迫换流电脑，是设备体积增大和损耗增加；而且斩波开关频率也低，致使斩波器电流的脉动幅度大，电源揩波也大，往往需加滤波器。
直流PWM变换器分不可逆、可逆输出两大类。
前者输出只有一种极性的电压，而后者可输出正或负极性电压。
如果在一个斩波周期中输出电压正、负相间的称为双极式可逆PWM
变换器；如果在一个斩波周期中输出电压只有一种极性电压的称为单极式可逆PWM变换
器。
双极式可逆PWM变换器的输出电压Uab在一个周期正、负相间。
单机式可逆PWM变换器只在一个阶段中输出某一极限的脉冲电压+Uab或—Uab，在另一阶段中Uab=0.
无制动作用的不可逆输出PWM变换器电流始终是一个方向，因此不能产生制动作用，电动机只能作单象限运行，又称为受限式脉宽调制电路。
受限单极式可逆PWM变换器与单极式可逆PWM变换器的不同是避免了上下两个开关直通的可能性。
双极式脉宽调制器由三角波振荡器、电压比较器构成，单极式脉宽调制器由两只运算放
大器构成的电压比较器构成
PWM 变换器的控制电路一般有产生调制信号的振动器、电压---脉冲变换器与分配器以及功率变换电路中开关的驱动保护电路组成。
PWM 变换器的控制电路中的振动器的作用是产生一个频率固定的调制信号作为时间比较的基准，因此要求线性度高和频率稳定。
脉宽调制逆变器
将直流电变为频率、电压可调的交流点的变换器称为逆变器(DA/AC 逆变器）
变成的交流电能送回交流电网叫有源逆变。
变成的交流电能供给负载用叫无源逆变。
PWM 方式：输出的电压是一系列脉冲（等幅值等宽或宽度按正炫分布），调节脉冲的宽度就可改变输出交流电压的有效值，改变逆变器中器件的换流速度就可调节输出交流电压的频率。
由晶闸管构成的逆变器换流方式有负载换流和强制换流。
PWM 逆变电路的控制方式有同步调制、异步调制、分段调制（普遍用）
逆变器关断方法有自然关断法和强迫关断法。
自然关断法是利用负载回路中的电感L 和电容C 在产生震荡时，电路中的电流具有自然过零从而使晶闸管发生自然关断。
逆变器工作可靠的关键是使晶闸管承受反压的时间大于晶闸管的关断时间。
负载u d
+
-
VD R
VT
L U S T = t on + t off α = t on / T U o = αU s
升压斩波器 U o = U s /1—α
逆变器（直流电源的
性质） 工作方式
晶闸管导电角度 幅值 基波有效值
换流电路 滤波器 输出波形 三相电压型 180°导电方式 180°
线电压Ud （180）
相2/3Ud
（120）
本桥 电容器 矩形（电压正弦波电流方波） 三相电流型 120°导电方式 120
0.78Id 异桥 电感
矩形。
数电模电基础知识总结
数电模电基础知识总结在现代科技的快速发展下，电子技术已经渗透到我们生活的方方面面。
而作为电子技术的基础，数电模电知识的掌握显得尤为重要。
本文将对数电模电基础知识进行总结。
一、数电基础知识1. 二进制二进制是数电领域最为基础的概念之一。
它由0和1组成，是计算机系统中最常用的进位制。
在二进制中，每一位的权值是2的幂，例如1表示2^0，2表示2^1，4表示2^2，以此类推。
二进制在计算机内部用于表示和处理数据，是研究数电和计算机组成原理的基石。
2. 逻辑门逻辑门是计算机系统中基本的电子器件，用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门等。
与门接受两个输入，当两个输入同时为1时，输出为1；否则输出为0。
或门接受两个输入，当两个输入中至少有一个为1时，输出为1；否则输出为0。
非门只有一个输入，当输入为1时，输出为0；当输入为0时，输出为1。
通过组合不同类型的逻辑门，可以实现复杂的逻辑运算。
3. 翻转器和触发器翻转器和触发器是将电路的输出状态保持在某个时间点的器件。
翻转器是一种双稳态电路，有两个互逆的输出状态，常见的翻转器有RS翻转器、JK翻转器等。
触发器是一种带有时钟输入的翻转器，常用于存储和处理数据。
二、模电基础知识1. 电阻、电容和电感电阻、电容和电感是模电领域中最基础的电路元件。
电阻用于限制电流大小，电容用于存储电荷和能量，电感用于存储磁能和抵抗电流变化。
它们在电路中起到不同的作用，对电路性质有重要影响。
2. 放大器放大器是模电领域中常见的电路元件，用于将输入信号放大到一定的幅度。
常见的放大器包括运放放大器、功放等。
运放放大器是一种具有高增益的差模放大器，广泛应用于模拟电路设计中。
功放用于放大音频信号，常见于音响设备中。
3. 滤波器滤波器用于将频率范围内的信号通过，而将其他频率范围内的信号抑制。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器在电子设备中起到重要的作用，例如音频设备中用于剔除噪音和杂音。
模电-数电及电力电子技术知识点
集成运算放大电路输入级采用高性能的恒流源差动放大电路要求输入阻抗高、差摸放大倍数大、共模抑制比高、差摸输入电压及共模输入电压范围大且静态电流小作用减少零点漂移和抑制共模干扰信号中间级采用共射放大电路作用提供较高的电压增益输入级要求其输出电压范围尽可能宽、输出电阻小以便有较强的带负载能力且非线性失真小采用准互补输出级偏置电路确定合适的静态工作点采用准互补输出级综合高差摸放大倍数、高共模抑制比、高输入阻抗、高输出电压、低输出阻抗的双端输入单端输出的差动放大器交直流反馈的判断电容隔直通交直流：短路交流：开路串并联反馈的判断输入信号与反馈信号同时加在一个输入端上的是并联，反之电压电流反馈的判断反馈电路直接从输出端引出的是电压反馈从负载电阻RL的靠近“地”端引出的是电流反馈直流脉宽调制PWM变换器将固定电压的直流电源变换成大小可调的直流电源的DC-DC变换器又称直流斩波器。
它能从固定输入的直流电压产生出经过斩波的负载电。
负载电压受斩波器工作率的控制。
变更工作率的方法与脉冲宽度调制（斩波频率f=1/T不变，改变导通时间t on）和频率调制（导通时间t on或关断时间t off不变，改变斩波周期T即斩波频率f=1/T）两种。
斩波器的基本回落方式有升压（斩波器所产生的输出电压高于输入电压）和降压两种，改变回落元件的连接就可改换回路的方式。
用晶闸管作为开关的斩波器，由于晶闸管无自关断能力，它在直流回路里工作是，必须有一套使其关断的（强迫）换相（流）电路。
晶闸管的换流方式有：电源换流、负载换流和强迫换流。
负载换流缺点主要是电骡的揩振频率与L和C的大小有关，随着负载与频率的变化，换流的裕量也随之改变。
为了可靠换流，换流脉冲的幅值应足以消去晶闸管中的电流，脉冲的宽度应保证大于晶闸管的关断时间。
晶闸管斩波器的缺点是需要庞大的强迫换流电脑，是设备体积增大和损耗增加；而且斩波开关频率也低，致使斩波器电流的脉动幅度大，电源揩波也大，往往需加滤波器。
第一讲 模电基础知识-自考--模拟、数字及电力电子技术
⑷ 理想二极管的开关特性
正向导通
+
-
UD 0
+
UD 0 ID 0
开关闭合 开关断开
反向截止
例
ID 0
由理想二极管组成的电路如图所示，求电压UAB。 +
6V D (a)
3KΩ 12V
A B
解：图(a) D 正向导通，UD=0
电压UAB=-6V
3KΩ
D2
A
B
解：图(b) D1 导通，UD1= 0， D2 截止 电压UAB = 0V
1. 单相半波整流电路的工作原理
二极管导通 T u1 a u2 D u2>0时，二极管 导通。 i0 RL u0 忽略二极管正 向压降： u0=u2
b
二极管截止 T u1 a u2 D i0 RL u0
u2<0时，二极 管截止,输出电 流为0。
u0=0
b
输出电压波形与大小 T u1 a u2 D i0 RL u0 uo b 输出电压平 1 2 均值（U0）： U o 2 0 u odt
+
u1
– u2 +
b
u2
io RL uo
+
0
uo
2
3
t 4
–
D2 uD1
忽略二极管正向压降 uD2 0 ~ ： uD2 = 2u2
单相桥式整流电路 u2正半周时电流通路
T u1
+
u2 D3 D1 D4 D2 RL uo
–
D1 、D4导通， D2、D3截止
u2负半周时电流通路
T u1
u2 D3 D1 D4 D2
导电能力介乎于导体和绝缘体之间。 ①半导体 如锗、硅和一些硫化物、氧化物等。 ②影响半导体导电能力的因素
电力电子技术重点知识点总结

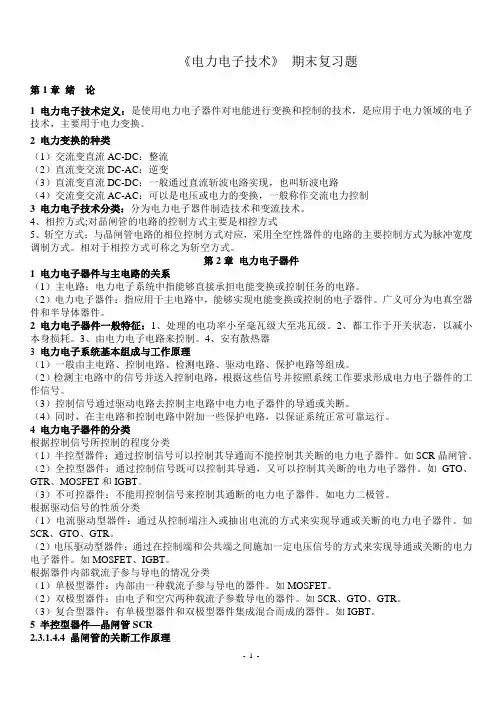

《电力电子技术》期末复习题第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现，也叫斩波电路（4）交流变交流AC-AC：可以是电压或电力的变换，一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
4、相控方式;对晶闸管的电路的控制方式主要是相控方式5、斩空方式：与晶闸管电路的相位控制方式对应，采用全空性器件的电路的主要控制方式为脉冲宽度调制方式。
相对于相控方式可称之为斩空方式。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：电力电子系统中指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
广义可分为电真空器件和半导体器件。
2 电力电子器件一般特征：1、处理的电功率小至毫瓦级大至兆瓦级。
2、都工作于开关状态，以减小本身损耗。
3、由电力电子电路来控制。
4、安有散热器3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
