桥梁检测与维修加固的意义与工作内容
桥梁维修和加固方法
对存在安全隐患的桥梁进行维修和加 固，可以降低因桥梁损坏而引发的事 故风险，保障人民生命财产安全。
延长桥梁使用寿命
合理使用材料
根据桥梁的设计要求和使用环境，合理选择和使用材料，可以有效地延长桥梁的使用寿 命。
科学维护
通过科学的维护和保养，可以有效地延缓桥梁结构的损伤和老化过程，延长桥梁的使用 寿命。同时，合理的维修和加固措施也可以提高桥梁的承载能力和耐久性，延长其使用
加固设计内容
在拱桥的拱肋和拱脚之间增设了预应力拉杆，并对桥面铺 装进行了改造，以提高桥梁的承载能力和稳定性。
加固设计效果
加固后，该拱桥的承载能力和稳定性得到了显著提高，满 足了现代交通的需求，同时避免了因桥梁损坏而造成的交 通拥堵和经济损失。
某吊桥的维修和保养经验
维修和保养原因
某吊桥由于长期受到自然环境和车辆载荷的影响，容易出 现结构损伤和老化现象。
3D打印技术
利用3D打印技术制造桥梁构件，能够快速修复桥梁损伤部位，提高 维修效率。
纳米材料
探索纳米材料在桥梁加固中的应用，如纳米涂层、纳米复合材料等， 以提高桥梁耐久性和承载能力。
智能化和自动化的维修技术
01
自动化巡检系统
建立自动化巡检系统，实现桥梁的远程监控和自动预警，及时发现并处
理潜在问题。
桥梁维修和加固方法
汇报人： 2024-01-07
目录
• 桥梁维修的重要性 • 常见的桥梁维修方法 • 桥梁加固的方法 • 桥梁维修和加固的未来趋势 • 案例分析 • 结论
01
桥梁维修的重要性
保持桥梁的结构完整性
定期检查
通过定期对桥梁进行检查，可以 及时发现结构上的损伤或缺陷， 采取相应的维修措施，防止损伤 扩大，保持桥梁的结构完整性。
桥梁维修与加固(新修)
第十章桥梁维修与加固1.引言1.1概述桥梁维修与加固是桥梁养护管理的一项重要内容，是保证桥梁正常工作的有力手段。
桥梁的维修与加固技术也是一个新的课题。
目前，我国公路、铁路交通事业蒸蒸日上，不少高速公路已建成并投入运营中，另外还有不少正在建设的高速公路和其它等级的公路也将建成并投入运营。
但由于设计、施工质量及养护等方面的原因，使得桥梁的维修和加固显得日益重要。
此外由于历史和资金方面的原因，我国大部分二十世纪六七十年代甚或五十年代修建的桥梁仍在运营使用，因设计荷载标准偏低和桥梁宽度偏小等因素，这些桥梁已成为交通运输中的潜在隐患。
这些都使得桥梁的维修和加固成为亟待解决的一个课题。
1.2桥梁加固的任务和形势桥梁建成后，经过一段时间可能就会产生维修、改造和加固的需求，这时就要针对桥梁不能继续正常使用的状况进行处理，这些状况可以分为三类：1.桥梁使用一定年限之后，出现结构陈旧老化、破损等影响到它原有设计承载能力而危及运行的，必须予以修补，使之恢复到原有设计的承载能力。
2.桥梁基本完好，但当初设计标准低，经过一段时间的交通发展，荷载标准或桥上、桥下的净空不能满足新交通的需要，需对其加强才能适应新的交通要求。
3.桥梁设计标准合理，结构基本完好，但桥梁遇到某种特殊需要，比如增加了原设计没有考虑在内的荷载或结构变化，因此需要临时加强。
对上述三类情况下的桥梁进行加固后，可以延长桥梁的使用寿命，用少量的资金投入，使桥梁能满足交通量的需求，缓和桥梁投资的集中性。
实践证明：采用适当的加固补强措施，对恢复和提高旧桥的承载能力和通过能力，延长使用寿命，满足现代交通运输的新要求是可以办到的，还可以节约大量的建桥资金，社会经济效益可观。
此外，尽管加固桥梁不是新建项目，难以作为地方政绩，但加固桥梁却可以预防和避免桥梁的坍塌造成物资和人身伤亡，避免政治、经济上的灾难。
因此，根据实际情况对桥梁因地制宜地采取加固措施，确保道路的畅通，于国于民都具有积极的意义。
桥梁运营期监测方案
桥梁运营期监测方案一、桥梁运营期监测方案的背景与意义桥梁是连接交通干线的重要通道，在运营中受到车辆和自然力的影响，容易出现各种问题，如疲劳开裂、变形等。
为了保障桥梁的安全运营，延长其使用寿命，必须对其进行定期监测和检测。
桥梁运营期监测的主要目的是：（1）及时发现桥梁结构和设备的变形和损坏，保证桥梁的正常运营状态。
（2）及时发现桥梁的病害和疲劳裂缝等问题，采取维修措施，防止事故的发生。
（3）为桥梁的维护保养、改造升级提供数据支持，延长桥梁的使用寿命。
（4）提高桥梁的安全性和稳定性，保障交通运输的畅通。
二、桥梁运营期监测方案的内容和方法1. 桥梁结构监测桥梁结构监测是指对桥梁的结构形态、变形、病害和损伤状况进行监测。
主要内容包括桥梁的平面、立面、剖面形状、变位和变形等。
监测方法包括：（1）视觉检查：通过裸眼观测或使用望远镜等设备，对桥梁的各个部位进行检查，发现裂缝、变形等问题。
（2）结构变位监测：利用全站仪、GPS等设备对桥梁的位移进行监测，发现变位情况。
（3）非破坏检测：利用超声波、雷达等技术对桥梁的混凝土、钢筋、预应力筋进行检测，发现病害和损伤情况。
2. 桥梁设备监测桥梁设备监测是指对桥梁的吊杆、索具、承台、伸缩装置等设备进行监测，了解其工作状态和安全性。
监测方法包括：（1）巡视检查：定期对桥梁的设备进行巡视，检查设备的接头、连接件等情况，发现损坏和磨损。
（2）功率测量：通过对桥梁设备的功率进行监测，了解设备的工作状态和运行效率。
（3）润滑情况监测：对桥梁设备的润滑情况进行监测，发现润滑不良和运转不畅的问题。
3. 桥梁环境监测桥梁环境监测是指对桥梁周围环境的温度、湿度、风速等参数进行监测，了解环境对桥梁的影响。
监测方法包括：（1）气象监测：设置气象站或使用气象探头等设备，对桥梁周围环境的气温、湿度、风速等参数进行监测。
（2）河道水位监测：通过设置水位计等设备，对桥梁的下游河道水位进行监测，了解洪水对桥梁的影响。
桥梁的检测、维修、加固技术
2、施工控制主要内容
2.3、线形及应力控制
3.立模标高预测
（1）、绝对立模标高预测 短悬臂节段由于刚度较大，箱梁受温度影响挠曲变形不大，立模标高可采用绝对 立模标高预测控制，计算式如下：
H lm H sj f ypg f gl f
4、监控施工组织
4.1、现场人员组织
3、设计单位 （1）、提供结构计算数据文件、图纸、结构最终内力与应力状态、线形状态； （2）、提供各施工阶段结构理论变形及重点应力测试部位或截面及对应的理论应力。 （3）、参与讨论决定重大设计修改，负责变更后的各种计算，并提供变更4、施工单位 （1）、理解并掌握《施工监控方案》，按《施工监控方案》要求进行与施工监控有关的立模、变形测量、 材料指标测试等工作。 （2）、不应由于监理单位的施工监理和监控单位的施工监控而解除施工单位对张家港特大桥主桥施工质量 应当承担的责任。 （3）、提交合理的施工技术方案，并严格按照确定的施工技术方案组织施工，不得随意改变施工程序和挂 篮、支架结构联接方式。 （4）、根据施工监控的需要与有关测量规范要求，建立可靠和精确度较高的平面与高程测量控制网。 （5）按照监控单位的要求，配合进行线形监控测点及监测仪器设备的埋设、安装工作，负责保护好线形监 控测点、监测仪器和导线设备。 （6）、及时提交支架与挂篮预压方案、支架及挂篮构造图及预压变形观测数据等资料，以及在现浇段支架 及挂篮上施工的临时设备（包括模板及附属物）、材料、机具和人员的重量。 （7）、认真复核监控单位提供并经监理组签字确认的立模数据，确认无误后进行施工，在监控单位和监理 组对立模标高进行复测并签字确认后方可进行混凝土浇筑施工。 （8）、按照《施工监控方案》的要求，组织专门人员完成施工过程中立模及各工况变形测量工作，测试结 果提交驻地监理组签字确认。 （9）、材料特性的试验，如混凝土弹性模量、材料容重等的试验测试工作，并及时向驻地监理组提供。 （10）、提供现场观测及监测元件埋设、读数的工作条件；协助监控单位采集温度及应力等数据。 （11）、为监控单位提供必要的现场工作、生活便利条件。后设计单位职责（1）、（2）中的相关文件； （4）、及时解决施工监控中与设计相关的问题。

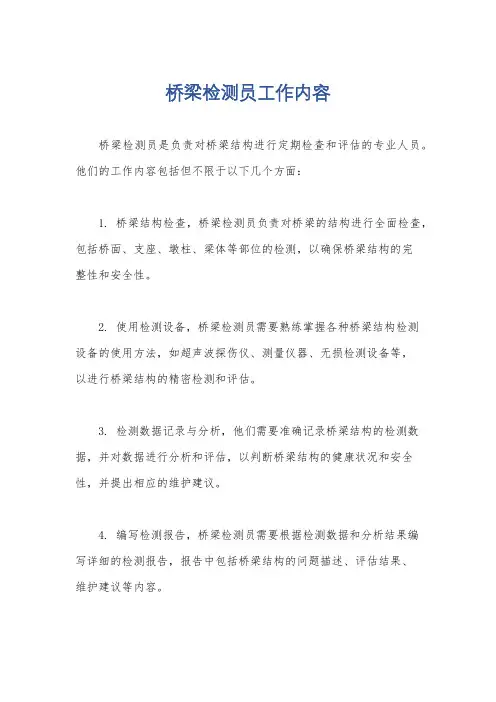

桥梁检测员工作内容
桥梁检测员工作内容
桥梁检测员是负责对桥梁结构进行定期检查和评估的专业人员。
他们的工作内容包括但不限于以下几个方面：
1. 桥梁结构检查，桥梁检测员负责对桥梁的结构进行全面检查，包括桥面、支座、墩柱、梁体等部位的检测，以确保桥梁结构的完
整性和安全性。
2. 使用检测设备，桥梁检测员需要熟练掌握各种桥梁结构检测
设备的使用方法，如超声波探伤仪、测量仪器、无损检测设备等，
以进行桥梁结构的精密检测和评估。
3. 检测数据记录与分析，他们需要准确记录桥梁结构的检测数据，并对数据进行分析和评估，以判断桥梁结构的健康状况和安全性，并提出相应的维护建议。
4. 编写检测报告，桥梁检测员需要根据检测数据和分析结果编
写详细的检测报告，报告中包括桥梁结构的问题描述、评估结果、
维护建议等内容。
5. 沟通与协调，与相关部门和工程师进行沟通和协调，就桥梁
结构的检测结果和维护方案进行讨论和制定，确保桥梁的安全性和
可靠性。
总的来说，桥梁检测员的工作内容涉及对桥梁结构的全面检测、数据分析和报告编写，以及与相关部门的沟通和协调，旨在确保桥
梁结构的安全性和稳定性。
这项工作需要具备专业的技术知识和丰
富的实践经验，以及严谨的工作态度和责任心。
白沙大桥维修加固汇报
施工进度安排
基础加固阶段
对桥梁基础进行加固处理，包括 扩大基底面积、增加桩基数量等 措施。
附属设施维修阶段
对桥面铺装、栏杆、排水系统等 进行维修和更换。
01
02
施工准备阶段
进行现场勘查、制定施工方案、 准备施工材料和设备等。
03
上部结构加固阶段
对桥梁的梁板、拱圈等部位进行 加固，采用粘贴钢板、碳纤维布 等增强材料。
通过维修加固，白沙大桥 的结构稳定性将得到显著 提升，能够承受更大的负 荷和应力。
耐久性延长
维修加固将修复桥梁的损 伤和老化部位，有效延长 其使用寿命，降低维修频 率和成本。
承载能力提升
加固后的桥梁将具备更高 的承载能力，能够满足日 益增长的交通需求。
对周边环境的影响评估
生态保护
维修加固过程中将采取必要的生态保护措施，减 少对周边生态环境的影响。
02
维修加固方案
总体方案描述
总体方案
本次白沙大桥维修加固工程主要包括桥面铺 装层更换、桥墩加固、防撞设施完善等。目 标是提高桥梁承载能力，保障交通安全，延 长桥梁使用寿命。
方案制定依据
根据桥梁检测报告和相关规范标准，结合桥 梁现状和未来交通需求，制定维修加固方案 。
方案特点
采用先进的技术和材料，确保维修加固效果 ；同时尽量减少对交通的影响，保障市民出 行便利。
维修加固有助于延长白沙大桥的使 用寿命，减少了频繁维修或更换的 必要。
未来维护与管理计划
定期检测与评估
未来将定期对白沙大桥进行检测和评估，确保结构安全和性能稳 定。
保养与维护
根据检测结果，及时进行必要的保养和维护工作，保持桥梁的良好 状态。
桥梁检测评定与加固方法一
第一章 绪 论
1.2 桥梁检测与加固的意义
➢避免桥梁事故的发生； ➢采用检测评定等相应措施防止桥梁事故的发生，并降低桥梁养护 维修的总体费用有其重要意义。
我国的公路、铁路交通事业已经发展到相当的规模，到2003年底 全国公路网中有各式桥梁310,774座，累计长度达12,466,143延米， 其中按《公路桥梁养护技术规范》归类为危险等级的桥梁为10,443 座，计378,439延米。 早在1994年秋的统计结果，我国铁路桥梁共有病害桥6,137座， 占桥梁总数的18.8%，其中混凝土桥2,675座，占病害桥梁的43.6%。 美国联邦公路局(FHWA)1989年的统计数据表明全美578，000座 桥梁的41%在结构上存在缺陷；截至2003年，美国约有588,930座 桥梁，而病害桥梁约为158,859座，约占桥梁总数的27%。可见病 害桥梁数量巨大，且逐年增长。
第一章 绪 论
1.2.2 桥梁的检测评估方法 桥梁在长期使用过程中会发生各种结构损伤，导致其发
生局部损伤的原因主要有： ➢使用、维护不当， ➢车祸事故等人为因素， ➢地震、风暴等自然灾害， ➢交通量猛增加剧桥梁结构的自然老化等。 以上因素均导致了铁路桥梁承载能力和耐久性的降低，
甚至影响到运营的安全。
特大型桥梁的修建，给桥梁的管理和维护提出了新的课题，鉴 于此类桥梁所赋予的重要意义，常规的检测已经难以保证此类桥 梁安全性与耐久性的需要。因此，能够远程、实时、在线的监测 系统即长期健康监控系统的研建已经得到广泛关注。
第一章 绪 论
1.2.1 我国铁路桥梁特点
非客运专线铁路桥梁，我国铁路常用跨度混凝土简支梁有以下 特点： （1） 种类繁多，活载大 （2） 双片式、单线桥面布置 （3） 设计标准不统一 （4） 部分标准梁的设计存在缺陷 （5） 部分混凝土梁的施工质量不良 （6） 干线铁路多数混凝土梁老龄化
桥梁检测与维修加固
第一章1. 桥梁检测概念：桥梁检测也称桥梁原型试验，是对桥梁原型结构或桥梁模型结构直接进行的科学实验，包括试验准备、理论计算、现场试验、分析整理等一系列工作。
2. 桥梁试验的任务：（1）确定新建桥梁结构的承载能力和使用性能；（2）评估既有桥梁的使用性能和承载能力；（3）研究结构（构件）的受力行为，总结结构受力行为的一般规律。
3. 桥梁试验的种类：（1）按实验目的和要求：科学研究性试验和生产鉴定性试验；（2）根据试验荷载作用的性质：静荷载试验和动荷载试验；（3）根据试验对结构产生的后果：破坏性试验和非破坏性试验；（4）根据试验持续时间长短：长期试验和短期试验。
4. 桥梁检测的工作内容：（1）按方法：静载试验、动载试验、无损检测；（2）按时间：短期试验、长期试验；（3）按进行时期：成桥试验、施工阶段检测控制；一般情况下，桥梁检测分为三个阶段：准备规划阶段、加载与观测阶段、分析总结阶段。
第二章1. 桥梁检查工作内容：桥梁技术资料调查和桥梁现场的外观检查。
2. 桥梁检查的分类：（1）经常检查: 指对桥面设施、上部结构、下部结构及附属构造物的技术状况进行的检查；（2）定期检查: 按规定的周期，对桥梁主体结构及其附属构造物跟踪的全面检查；（3）特殊检查: 是查清桥梁的病害原因、破损程度、承载力、抗灾能力，确定桥梁技术状况的工作3. 桥梁检查内容：（1）经常检查：○1桥面上是否平整，有无裂缝、局部坑槽、波浪、碎边，桥头是否跳车；○2桥面泄水管是否堵塞或者损坏；○3桥面是否整洁，有无杂物堆积；○4伸缩装置是否存在堵塞、变形、漏水、跳车、连接件松动等现象；○5人行道铺装是否破损，栏杆、护栏是否破损、断裂，装饰材料有无损坏；○6上下部结构是否有异常变化；○7墩台、锥坡、翼墙，桥台后背墙有无局部开裂、破损、塌陷等，桥头排水沟，人行台阶是否完好；○8声屏障是否倾斜、破损，屏板、隔音板、安10其他全网的固定端是否松动；○9交通信号、标志、标线，照明设施是否完好；○部位有无明显损坏等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巴西南部发生大桥垮塌事件
2010年1月5日巴西南部南里奥格兰德州雅库伊
河上桥梁垮塌，10名行人在近河岸处落水，其
中2人获救，另外8人被河水冲走
5
国道319线重庆彭水段红泥桥垮塌
2010年5月26日，全长约90米的红泥石拱桥发生
主跨垮塌，该桥位于国道319线重庆彭水县境内
。一辆从高谷方向驶往县城的红岩牌大货车掉入
22
桥梁试验的任务
1.确定新建桥梁结构的承载能力和使用条件。对于重 要的桥梁结构在建成竣工后，需要通过桥梁检测考察 该桥的施工质量与结构性能，判定桥梁结构的实际承 载能力，为竣工验收、投入运营提供科学的依据。对 于新型或复杂的桥梁结构，通过系统的桥梁静动载试 验或长期监测，可以掌握结构在荷载作用下的实际受 力状态，探索结构受力行为的一般规律，为充实和发 展桥梁结构的设计计算理论积累资料。
桥梁检测与维修加固的意义与工作内容
第一节 桥梁事故与启示 第二节 桥梁检测与维修加固的意义 第三节 桥梁检测的工作内容 第四节 桥梁养护维修加固
1
第一节 桥梁事故与启示
我国现处于大规模建设的高潮期，但由于桥梁工程的 耐久性设计标准过低，施工质量较差，所建工程大 量存在缺陷和安全隐患。并且交通量与日俱增，车 辆载重不断提升，加上缺乏例行维修，多数桥梁处 于带病超负荷的工作状态，因而进一步加快其损坏 速度。截至2000年底，我国公路危桥已有9597座， 达323451延米，部分桥梁无力养护维修频频发生桥 梁事故。
2
深圳闹市区桥梁坍塌夹住公交车
深圳深惠路龙岗平湖路口段一桥在车水龙马的时候 ，突然发生坍塌，桥面下陷3米左右。一辆大巴和 一辆小车身陷其中，所幸没有造成人员伤亡。
3
广东九江大桥二百米桥面被撞垮塌
2007年6月15日上午5时许，广东 ，325国道九江大桥被一艘运
输船撞击桥墩，造成200多米桥面 坍塌 。
8
美国密西西比河桥坍塌
美国明尼苏 达州明尼阿波 利斯市位于密 西西比河上的 高速桥于当地 时间2007年8 月1日下午 6:05突然坍塌 。桥面坍塌已 造成至少7人 死亡，另据当 地医院方面的 数据目前已有 至少37人受伤 。
9
山西九龙湾大桥发生垮塌
2010年7月2日山西吕梁市兴县忻黑公路九龙湾大桥（1
桥下。
6
黑龙江铁力桥体垮塌事故
2009年6月29日2时 40分许，黑龙江省 伊春市铁力市西大 桥发生桥体垮塌事 故，共有8台车辆 和车上21人落水， 造成4人死亡、4人 受伤。
7
包头市一铁路高架桥发生倾斜
2007年10月23日23 时许，内蒙古自治 区包头市民族东路 高架桥桥面发生倾 斜，行驶在桥上的 两辆重型货车和一 辆轿车随路面侧滑 到桥底，造成桥下 包环（绕城环线） 铁路专用线中断。
号桥）发生垮塌，致使陕、晋、蒙运煤大道忻黑县段
全线封闭禁止通行，逼使过往车辆绕道通行。
10
河南汤营大桥垮塌
2010年7月24日下午5时20分潭头镇汤营村
伊河汤营大桥整体垮塌，桥上众多滞留人
员不幸落入水中。
11
江苏 常州 公路 大桥 突然 倒塌
运村大桥为系 杆拱桥，分东 西两幅。该桥 日车流量5万量 ，并且拱肋也 随之倒塌
24
桥梁试验的任务
3.研究结构(构件)的受力行为，总结结构受力 行为的一般规律。随着桥梁工程的不断发展， 新结构、新材料、新工艺的推广应用，原有的 规范、规程往往不能适应工程实践的要求。为 了修改、以完善既有的规范、规程，指导设计 与施工，就需要进行大量的研究性试验。
25
桥梁试验的种类
1、试验的目的与要求分类 2、试验荷载作用的性质 3、试验持续时间的长短 4、试验对结构产生的后果
15
桥体与路基 间裂缝达一 尺宽
一根吊索被连根拔起
16
岷县 洮河 桥
17
18
第二节 桥梁检测与维修加固的意义
在科学技术的发展过程中，科学试验起着 非常重要的作用。每一种理论体系的建立和发 展，一般都和大量的科学试验、生产实践密切 联系。
试验研究在推动和发展结构设计计算理论 、解决生产实践中出现的疑难问题等方面往往 起到了重要的作用。
12
湖南 省凤 凰县 在建 沱江 大桥 坍塌 事故
13
208 国道 太原 市小 店区 东柳 林桥 超重 车辆 压塌
东柳林桥由两个独立桥面组成，东半幅为
桥墩承重结构，西半幅为单拱无桥墩结构
。一辆总重达183.2吨的货车经过该桥，
重压之下，东柳林桥西半幅桥面整体垮塌
。这辆六轴货车，超限运输比率为233.1%
，实际载货量接近三个火车皮。
14
北京 顺义 减河 1号 悬索 桥做 承重 试验 坍塌
该桥为一人行景观桥， 长120米，宽5米，桥面 坡度2.56%，半坡长 70.4米，中间拱高 1.488米。桥面由双体 箱形钢结构钢悬索承重 。主索两端汇合一点固 定，主缆正中与桥面两 边平行
悬索桥原貌 10辆测重卡车 随桥坠入减河
19
桥梁试验
在桥梁工程的发展中，桥梁试验也起到了 同样重要的作用。大量的试验研究成为促进桥 梁结构设计计算理论、设计方法不断发展的推 动力之一。
桥梁试验是对桥梁原型结构或桥梁模型结 构直接进行的科学试验工作，包括试验准备、 理论计算、现场试验、分析整理等一系列工作 。
20
桥梁检测
桥梁原型试验也称之为桥梁检测。 目的
23
桥梁试验的任务
2. 评估既有桥梁的使用性能与承载能力。对于既有桥 梁结构在运营期间，因受水害、地震等自然灾害而损伤 ，或因设计施工不当而产生严重缺陷，或因使用荷载大 幅度增长、严重超过设计荷载等级，通常通过桥梁试验 来评估既有桥梁的使用性能与承载能力，为既有桥梁采 取养护、加固、改建或限载对策提供科学的依据。这对 于缺乏完整技术资料的既有桥梁更为必要。
通过试验，掌握桥梁结构在试验荷载作用 下的实际工作状态，判定桥梁结构的承载能 力和使用性能，检验设计与施工质量；
21Leabharlann 桥梁模型试验桥梁模型试验的目的 研究结构的受力行为，探索结构的内在规律，为 设计施工服务。 新结构、新材料、新工艺的不断涌现，桥梁检测 试验技术日益受到人们的重视，并不断得到发展 和提高。
科学研究性试验 生产鉴定性试验 静荷载试验 动荷载试验
长期试验
短期试验 破坏性试验
