框架玻璃幕墙施工方法
玻璃幕墙紧急施工实施方案
玻璃幕墙施工方案本工程玻璃幕墙分为竖隐横明玻璃幕墙及明框玻璃幕墙一、玻璃幕墙主要施工工艺流程工艺流程：吊篮或脚手架搭设f测量放线一埋件处理f安装转接件及竖向、横向龙骨f防火封修f玻璃安装f装饰条安装f注胶及幕墙外立面清洗。
二、安装前的施工准备L施工准备D材料与构件(1)材料、构件要按施工组织设计分类，按使用地点存放，玻璃板应运入相对应的房间内，塑料布盖严，下边应垫上垫板，玻璃板应稍倾斜直立摆放，玻璃上应贴上明显标志，以防碰坏；铝材、五金件及其它材料应分楼层堆放在固定房间内并加锁；(2)安装前要检查铝型材，要求平直、规方，不得有明显的变形、刮痕和污染；(3)构件、材料和另附近应在施工现场验收，验收时监理方和业主应在场。
2.铝型材的辅助加工立柱和横梁等铝型材主要加工已在加工厂完成完毕，辅助加工仅为简单钻孔、装配立柱活动接头的芯套、安装连接附件等，其加工位置、尺寸，应与设计图相符。
3.后备材料不合格的构件应予更换，幕墙构件在运输、堆放和吊装过程中有可能变形、损坏等，所以应根据具体情况，对易损坏和丢失的构件、配件、玻璃、密封材料和胶垫等，应有一定的更换、贮备数量。
三、立柱定位放线立柱定位放线是在正式设计图纸已定，所有误差处理方案确定后进行的，立柱的定位放线是幕墙安装关键性的一步，也是实质性的一步，其误差的大小直接影响着后期各工序的质量，放线必须准确，同时立柱放线要求考虑的问题包括各转角、节点处的尺寸处理、玻璃的规格、封口的方向、主梁的安装方向等，特别是折线形幕墙的定位放线，技术要领与平面幕墙有明显的区别。
1.施工前对图纸进行全面了解，弄清整个位置的主导尺寸以及整个建筑设计的风格，并对整体施工组织设计有明确的认识，对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法和方案。
2.在正式施工前，要进行施工准备，主要包括人员准备、工器具准备和材料准备。
3.在施工现场找准开线部位，并对其周围的环境进行了解，对照图纸将转角位，定位轴线，标高、变截面的位置一一对照，以保证放线时准确无误。
玻璃幕墙施工方案_3
玻璃幕墙施工方案本工程玻璃幕墙为隐框幕墙，采用银灰色铝合金框，蓝色玻璃，均由专业厂家按设计要求加工构件，经检验合格后运到现场安装。
构件加工过程中派人到厂家监督指导加工，确保原材料的质量及构件加工的质量。
（一）施工准备1、对骨架本身进行处理：注意骨架氧化膜的保护，在与砼直接接触的部位，对氧化膜进行防腐处理。
2、骨架接长采用连接件，分别穿进上、下杆件的端部后，再用螺栓拧紧。
3、施工安装要点：（1）竖框安装要求准确和符合质量标准。
接头采用套筒连接，接头留一定空隙。
连接件与预埋件的连接，采用刚接构造。
（2）立柱安装前应认真核对立柱的规格、尺寸、数量、编号是否与施工图纸相一致；（3）先将竖框与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定竖框，安装标高偏差控制在3mm以内，轴线前后偏差在2mm以内，左右偏差在3mm以内。
同时注意误差不得积累，且开启窗处为正公差。
（4）相邻竖框安装标高偏差不应大于3mm，同层竖框的最大标高偏差不应大于3mm，相邻竖框的距离偏差不应大于2mm。
竖框安装的允许偏差及检查方法应符合下表的规定。
竖框安装的允许偏差（mm）（5）竖框与连接件（支座）接触面之间一定要加防腐隔离垫片。
（6）竖框按偏差要求进行初步定位后进行自检，对不合格的应进行调校修正。
抽检数量为竖框总量的5%以上，且不少于5件。
抽检合格后将连接件（支座）正式焊接牢固。
（7）竖框安装就位、调整后及时固定。
玻璃幕墙安装的临时螺栓等在构件安装、就位、调整、固定后及时拆除。
（8）焊接场地必须采取防火、防爆安全措施后，方可进行操作。
电焊机接地零线及电焊工作回线必须符合有关安全规定。
（9）竖框安装牢固后，必须取掉上下两竖框之间用于定位伸缩缝的标准块，并在伸缩缝处打密封胶。
（二）幕墙组件安装1、选用密封材料（1）先在铝合金框内衬垫氯丁橡胶等弹性材料，防止玻璃因温度变化引起的胀缩导致破坏。
（2）胶垫宽度控制不要超过玻璃宽度，长度根据玻璃质量决定。
明框幕墙施工方案
明框幕墙施工方案1. 引言明框幕墙是一种外墙装饰材料，通过铝合金等材料制作而成。
它具有轻巧、美观、耐久等特点，被广泛应用于建筑物的外部装饰。
本文档将介绍明框幕墙的施工方案，包括施工准备、施工过程和施工注意事项等内容。
2. 施工准备2.1 准备材料在施工前，需要准备以下材料：•明框幕墙材料（包括铝合金型材、玻璃等）•铝合金型材连接件•安装支架及固定件•密封、胶水等辅助材料2.2 工具准备在施工前，需要准备以下工具：•手动工具（如螺丝刀、电钻等）•测量工具（如水平尺、量角器等）•安全工具（如工作盔、安全带等）2.3 施工计划在施工前，需要制定详细的施工计划，包括施工时间、施工顺序和施工分工等。
确保施工过程按计划进行，并保证施工质量。
3. 施工过程3.1 安装支架首先，根据设计图纸确定安装支架的位置和数量。
使用手动工具，将安装支架固定在建筑物外墙上。
确保支架稳固，并满足承载明框幕墙的要求。
3.2 安装明框幕墙材料根据明框幕墙设计图纸，将铝合金型材连接件固定在安装支架上。
然后，按照设计要求，将铝合金型材连接起来，形成明框幕墙的框架结构。
3.3 安装玻璃在完成框架结构后，使用密封材料，固定玻璃到铝合金型材上。
确保玻璃与框架之间的连接牢固，并能够有效防水、隔热。
3.4 密封处理完成明框幕墙的安装后，进行密封处理。
使用密封胶水等材料，对幕墙的连接处进行密封处理，确保幕墙的密封性和防水性。
3.5 清理和检查在施工完成后，清理施工现场，清除材料和工具。
然后，对施工质量进行检查，确保明框幕墙的施工质量符合要求。
4. 施工注意事项4.1 安全注意在施工过程中，要注意保护作业人员的安全。
使用安全带、工作盔等安全装备，并确保搭建脚手架和临时施工设备牢固可靠。
4.2 施工质量控制施工过程中，要严格按照设计图纸和相关规范要求进行施工。
确保明框幕墙的安装尺寸、连接方式和防水密封等符合要求。
4.3 施工现场管理进行施工时，要加强现场管理，确保施工过程有序进行。
玻璃幕墙施工方案(1)
玻璃幕墙施工方案(1)
一、施工前准备
在进行玻璃幕墙的施工前，首先要进行全面的施工准备工作。
包括但不限于：
- 确定施工人员及施工团队 - 编制详细的施工计划书 - 检查施工设备及工具的完好
情况 - 调查现场环境，了解周边情况 - 确定施工所需的材料及数量
二、施工流程
1. 基础处理
在进行玻璃幕墙施工前，首先需要对基础进行处理。
具体包括： - 清理基础表面，保证平整 - 检查基础的强度和稳定性 - 根据设计要求进行基础的处理和加固
2. 安装主体结构
2.1 安装主幕墙构架
•按照设计要求，安装主幕墙构架
•对构架进行调整，确保水平和垂直度
2.2 安装隔热层
•将隔热材料按设计要求安装在构架上
3. 玻璃安装
•根据设计图纸，选用合适的玻璃板
•将玻璃板按规定安装在主体结构上
•确保玻璃板的安装位置准确，密封性良好
三、质量控制
在施工过程中，需要严格把控质量，确保施工符合设计要求。
具体控制点包括：- 施工材料的质量检查 - 施工工艺的把控 - 对关键节点进行质量检验 - 完成后的验收工作
四、安全措施
在进行玻璃幕墙施工时，安全是第一位的。
需要做好以下安全措施： - 施工人
员需佩戴相关安全装备 - 设立安全警示标识 - 定期组织安全培训 - 建立健全的应急
预案
五、施工后工作
玻璃幕墙施工完成后，还需要进行相关的清理工作和验收工作，确保工程的完
美交付。
以上便是玻璃幕墙施工方案的简要介绍，希望能为相关施工人员提供一些参考。
明框玻璃幕墙施工方案
明框玻璃幕墙施工方案
一、玻璃幕墙总体施工方案
1、工程概况
本工程玻璃幕墙主要由玻璃、铝合金框架、钢制连接件等组成。
玻璃
幕墙的主体采用全玻璃结构，均用硬浮雕玻璃做四周框架，中部一层或多
层由中空玻璃和普通玻璃组合而成，并与四周框架采用无缝密封的方式连接。
2、工程准备
（1）检查现场环境条件和地质条件是否符合施工要求；
（2）根据设计图纸检查设计参数，如玻璃尺寸及类型，铝合金框架
尺寸及类型，钢结构尺寸及类型，结构计算、结构强度计算和防火计算等；
（3）根据建设单位的具体要求进行结构设计；
（4）按照技术标准检查材料的质量，玻璃的尺寸及类型，铝合金框
架尺寸及类型，钢结构尺寸及类型，做防水，防腐，防火设计及安装等；
（5）确定施工组织设计，定位施工中心台以及施工区域；
3、玻璃幕墙安装
（1）进行安装前的现场准备工作；
（2）玻璃测量及校正，确认参数后进行玻璃安装；
（3）仔细检查每一块玻璃的尺寸和质量，防止玻璃间的接口处出现
薄弱，以及检查玻璃的清洗，以确保玻璃的尺寸和美观；。

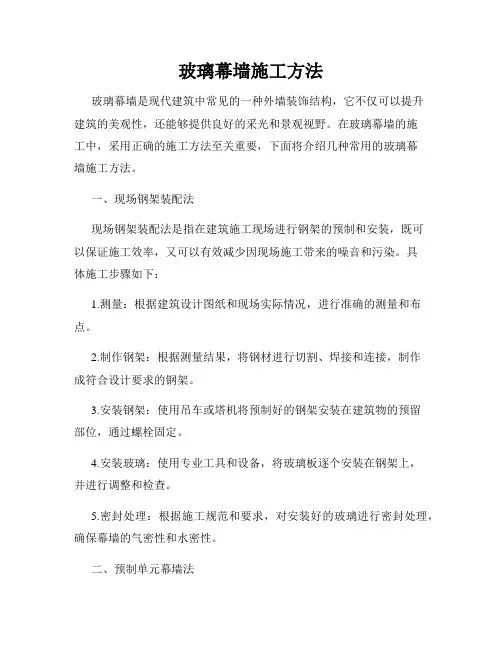

玻璃幕墙施工方法
玻璃幕墙施工方法玻璃幕墙是现代建筑中常见的一种外墙装饰结构，它不仅可以提升建筑的美观性，还能够提供良好的采光和景观视野。
在玻璃幕墙的施工中，采用正确的施工方法至关重要，下面将介绍几种常用的玻璃幕墙施工方法。
一、现场钢架装配法现场钢架装配法是指在建筑施工现场进行钢架的预制和安装，既可以保证施工效率，又可以有效减少因现场施工带来的噪音和污染。
具体施工步骤如下：1.测量：根据建筑设计图纸和现场实际情况，进行准确的测量和布点。
2.制作钢架：根据测量结果，将钢材进行切割、焊接和连接，制作成符合设计要求的钢架。
3.安装钢架：使用吊车或塔机将预制好的钢架安装在建筑物的预留部位，通过螺栓固定。
4.安装玻璃：使用专业工具和设备，将玻璃板逐个安装在钢架上，并进行调整和检查。
5.密封处理：根据施工规范和要求，对安装好的玻璃进行密封处理，确保幕墙的气密性和水密性。
二、预制单元幕墙法预制单元幕墙法是指在工厂预制好玻璃幕墙的单元，并在建筑现场进行安装。
这种施工方法可以大大缩短施工周期，提高施工效率。
具体施工步骤如下：1.设计和制作单元：根据建筑设计要求，进行单元幕墙的设计和制作，包括玻璃板、铝合金框架等。
2.运输和卸载：将预制好的单元幕墙运输到建筑施工现场，使用吊车等设备进行卸载并进行就位。
3.安装连接：将各个单元幕墙进行合理的连接和固定，在确保安全和牢固的前提下完成连接工作。
4.密封处理：在安装好的单元幕墙之间进行密封处理，确保每个幕墙单元的气密性和水密性。
5.调整和检查：对安装好的幕墙进行必要的调整和检查，确保所有单元的安装质量和施工效果。
三、点式幕墙法点式幕墙法是指在幕墙玻璃板的四角和边缘设置合理的连接点，以进行支撑和固定。
这种施工方法可以提高幕墙的透光性和美观度。
具体施工步骤如下：1.设计连接系统：根据建筑设计和施工要求，确定合适的连接系统，包括支撑框架和连接点。
2.制作连接点：在玻璃板的四角和边缘位置进行加固处理，制作出适合连接系统的连接点。
框架玻璃幕墙安装施工方案及工艺方法
框架玻璃幕墙安装施工方案及工艺方法一、施工准备1.建立施工组织与管理体系，制定施工方案和施工进度计划，并落实到位。
2.梳理施工工作流程，明确各工序的施工先后顺序，划定施工区域，并制定安全措施。
3.配置施工所需的工具、机械设备、材料以及人员。
二、施工工艺1.预制构件安装a.按照设计要求搭建安全临时支架，并进行施工区域的临时封闭，确保安全。
b.根据安装图纸和天气条件，将预制构件从地面运送至安装位置。
c.采用合适的吊装设备进行起吊，并进行精确定位，确保安装位置准确。
d.使用螺栓、焊接或胶粘等方式进行固定，确保构件稳定性和安全性。
2.玻璃幕墙安装a.根据设计要求和施工图纸，将玻璃板分段码放至各安装区域，并进行清洁。
b.采用专用吊装设备进行起吊，将玻璃板精确定位至预留的位置。
c.采用专用胶粘剂或金属夹具等方式进行固定，确保玻璃板稳定性和安全性。
d.逐层进行安装，确保安装质量和效率。
3.玻璃密封a.在玻璃板之间和与金属框架之间进行密封，采用专用密封胶进行填充。
b.确保密封胶的质量和均匀性，避免出现漏水、渗水等问题。
c.清除多余的密封胶，并进行防水处理，确保幕墙的防水性能。
4.防护与验收a.做好施工现场的防护工作，确保施工安全。
b.进行幕墙安装质量验收，对安装质量进行检查，并按照规范进行整改。
c.进行幕墙系统的性能测试，包括气密性测试、抗风压测试等。
d.确保施工完工后的清理整理工作，使施工现场干净整洁。
总结：框架玻璃幕墙的安装施工方案及工艺方法非常重要，它直接关系到幕墙的安全性和使用效果。
施工前要进行充分的准备工作，包括制定施工方案、安排施工进度和配置所需的工具、机械设备、材料等。
施工过程中要严格按照施工图纸和设计要求进行操作，保证安装位置准确、玻璃板稳定性好，并进行密封和防护工作，最后进行质量验收和性能测试。
只有保证施工质量和安全，才能确保框架玻璃幕墙的使用效果和寿命。
框架玻璃幕墙安装方法
框架玻璃幕墙安装方法一、施工工艺：测量放线→结构、埋件的检查与处理→补打后置埋板→支座的安装→竖龙骨的安装→横龙骨的安装→监理验收合格→防火、保温层安装→隐蔽验收→玻璃安装→压条安装→装饰扣盖安装→打胶二、幕墙施工过程：1、测量放线a.测量放线必须仪器工具齐全，且经过检测合格后方可使用。
b.所有测量数据必须经过复核，若超过允许误差，应查找原因及时纠正。
若在误差范围内，偏差应及时调整，不应有积累误差的出现。
c.测量应在风力不大于4级时进行。
2、结构及埋件的检查a.支座的定位线弹好以后，在结构处拉垂直钢线，以及横向线作为安装控制线。
检查结构的标高及埋件尺寸，将检查尺寸记录下来，反馈给监理、业主。
(如下图所示)b.预埋件节点板与主体连接必须紧密平整，主体结构不平整处要剔凿，剔凿后用角磨磨。
c.预埋件节点板位置必须准确。
d.后埋处理螺杆锚入时必须保持垂直混凝土面，不允许上倾或下斜，确保有充分的锚固深度，锚入后拧紧时不允许连杆转动。
e.螺杆锁紧时扭矩力必须达到规范和设计要求。
3、连接件的安装a.首先由测量放样人员将连接件的分格线及标高线全部弹在结构预埋件上，作为安装连接件的基准线。
纵向分格墨线预埋件横向分格墨线b.立柱在安装之前首先将镀锌钢角码（140×90×8）用M6×50㎜不锈钢T型螺栓与槽式埋件连接起来，再进行就位安装。
4、玻璃幕墙铝龙骨安装（1）立柱的分格安装控制立柱的安装依据竖向钢直线以及横向鱼丝线进行调节安装，直至各尺寸符合要求，竖向龙骨安装后进行轴向偏差的检查，轴线偏差不应大于2mm，相邻两根立柱安装标高偏差不应大于3mm，同层产柱的最大标高偏差不应大于5mm；相邻两根竖龙骨固定点的距离偏差不应大于2mm。
立柱安装就位，调整后应及时紧固，否则会影响横料的安装。
（2）横料就位与角铝（铝角码）孔位龙骨安装后进行横向龙骨的安装，横向龙骨未安装之前，首先进行角铝的安装、角铝的安装位置应依设计要求进行，横向龙骨承受玻璃的重压，横料会产生翘尾巴，因而竖料上的孔位，角铝的孔位应采用过渡配合，孔的尺寸不应大于10毫米，图示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架玻璃幕墙施工方法
(一)、施工工艺
(二)、幕墙施工过程
1、测量放线
a.测量放线必须仪器工具齐全,且经过检测合格后方可使用.
b.所有测量数据必须经过复核,若超过允许误差,应查找原因及时纠正.若在误差范围内,则确认,进行下一步连线工作.
2、结构及埋件的检查
a.支座的定位线弹好以后,在结构处拉垂直钢线,以及横向线作为安装控制线.检查结构的标高及埋件尺寸,将检查尺寸记录下来,反馈给监理、业主.
b.预埋件节点板与主体连接必须紧密平整,主体结构不平整处要剔凿,剔凿后用角磨磨.
c.预埋件节点板位置必须准确.
d.后埋处理螺杆锚入时必须保持垂直混凝土面,不允许上倾或下斜,确保有充分的锚固深度,锚入后拧紧时不允许连杆转动.
e.螺杆锁紧时扭矩力必须达到规范和设计要求.
3、连接件的安装
a.首先由测量放样人员将连接件的分格线及标高线全部弹在结构预埋件上,作为安装连接件的基准线.
b.立柱在安装之前首先将钢角码与埋板焊接固定,在将转接钢角码通过螺栓固定,再进行就位安装.(立柱安装调整完毕后,要将方垫片点焊固定)
4、玻璃幕墙龙骨安装
(1)立柱的分格安装控制
柱的安装依据竖向钢直线以及横向鱼丝线进行调节安装,直至各尺寸符合要求,竖向龙骨安装后进行轴向偏差的检查,立柱安装轴线偏差不应大于2mm,相邻两根立柱安装标高偏差不应大于3mm,同层产柱的最大标高偏差不应大于5mm;相邻两根立柱固定点的距离偏差不应大于2mm;立柱安装就位,调整后应及时紧固.否则会影响横料的安装.
(2)横料就位
龙骨安装后进行横向龙骨的安装,横向龙骨未安装之前,首先进行角铝的安装、角铝的安装位置应依设计要求进行,横向龙骨承受玻璃的重压,横料会产生翘尾巴,因而竖料上的孔位,角铝的孔位应采用过渡配合,孔的尺寸不应大于10毫米.
(3)立柱的安装必须垂直,进出位、标高、分格尺寸在误差允许范围内.
(4)立柱插芯长度300mm(规范要求不小于250mm),伸缩缝下口距连接螺栓根据设计要求尽量控制在50～150mm内.
(5)横向龙骨的安装
a.横梁应安装牢固,设计中横梁和立柱间留有空隙时,空隙宽度应符合设计要求;
b.横梁安装进出位、标高、分格尺寸、相邻高差,对角线误差均应在允许范围内,次龙骨与立柱连接加橡胶垫片.横向龙骨在安装过程中,同一根横梁两端或相邻横梁的水平标高偏差不应大于1mm.同层标高偏差:当一幅幕墙宽度不大于35m时,不应大于5mm;当一幅幕墙宽度大于35mm时,不应大于7mm;当安装完成一层高度时,应及时进行检查、校正和固定.
5、层间防火层安装
a.防火层必须外包1.5mm厚度防火钢板,内填100mm防火岩棉.
b.根据设计楼层竖向应形成连续防火分区,特殊要求平面设置防火隔断.
c.楼板处要形成防火实体,玻璃幕宜设上、下两道防火层.
d.同一块玻璃不宜跨两个分火区域.
e.防火层与幕墙和主体之间缝隙用防火胶严密密封.
6、幕墙面材安装
a.玻璃安装应将尘土和污物擦拭干净.
b.玻璃与构件避免直接接触,玻璃四周与构件凹槽底保持一定空隙.
c.玻璃压块不应小于30mm,且从板边100mm处布置间距不大于300mm.且m6的螺栓倒扣连接紧固.
d.检查密封胶条的穿条质量.断口留在四角,拼角处粘结牢固.
e.玻璃板板块安装与框架型材的间隙、平整度、垂直度、误差在允许偏差范围内.镀膜层位置符合设计要求.
f.隐框玻璃板为预制成品,每块板片上,有生产合格证,以及板片的型号,施工人员应按板片编号图进行安装.
h.横梁橡胶垫块的安装
安装玻璃之前在横梁上先放上氯丁橡胶垫块,玻璃垫块安放位置距边1/4l处,垫块长度不小于100mm,厚度不小于5mm.每块玻璃的垫块不得少于2块.
i.板块压条的安装
压条的安装应符合设计要求,在未装板片之前,先将压条固定在竖料上,拧到5分紧,压块以不落下为准.
j.玻璃板件的安装
玻璃板片在安装调整过程中,相邻二单元板高低差控制在<1mm,缝宽控制在±1mm.调整完成后安装竖向装饰条及打胶.
7、打胶嵌缝
a.充分清洁板材间间隙,不应有水、油渍、灰尘等杂物,应充分清洁粘结面,加以干燥.
b.硅酮建筑密封胶的施工厚度应大于3.5mm,施工宽度不宜小于施工厚度的2倍,较深的密封槽口底部应采用聚乙烯发泡材料堵塞;泡沫条填充时应连续,抹胶处应连接密实.
c.贴胶带纸牢固密实,转角及接头处连接顺畅且紧贴板边.胶带纸粘贴时不允许有张口、脱落,不顺直等现象.
d.打胶工程中应保证缝胶光滑饱满,接头不留凹凸,纹路等缺陷.硅酮建筑密封胶在接缝内应两对面粘结,不应三面粘结.
e.打胶后,应在胶快干时及时将胶带纸清理干净,并立即处理因撕胶带时碰伤的胶表面.
f.打胶的厚度不应打的太薄或太厚.且胶体表面应平整、光滑,玻璃清洁无污物.封顶、封边、封底应牢固美观、不渗水,封顶的水应向里排.
g.打胶完毕后,应及时把污染板面的胶清理干净.
8、装饰扣盖安装
a.待玻璃安装完毕,进行铝合金扣盖安装
b.注意保护扣盖表面的涂层.。
