钢筋连接用灌浆套筒与应用
一、钢筋套筒灌浆连接1. 钢筋套筒灌浆连接原理及连接工艺连接原理：套筒灌浆连接是将水泥基灌浆料浆体（或称拌合物）灌入连接套筒，充满被连接钢筋和连接套筒之间的间隙，灌浆料浆体硬化后将两根钢筋连接在一起。
连接工艺：构件预制阶段，将连接套筒一端固定在构件模具上，将预埋连接钢筋插入连接套筒另一端，密封好套筒与钢筋间隙，用塑料管连接套筒的进、出浆接头或孔，并引出到构件外表面处，然后浇筑构件混凝土，制成预制构件，如预制墙或预制柱；构件安装阶段，将构件安装到下部混凝土结构上，下部混凝土结构的连接钢筋插入上部预制构件上埋设的连接套筒内，密封构件与下部结构的水平接缝，形成套筒灌浆连通腔，用压力灌浆法将灌浆料浆体从套筒下方灌入套筒内，充满构件与下部结构之间的间隙和连接套筒内壁与钢筋的间隙，灌浆料硬化并达到设计强度后，构件连接完成。
2. 国家标准规范GB/T 51231—2016《装配式混凝土建筑技术标准》、JGJ 1—2014《装配式混凝土结构技术规程》、JGJ 107—2016《钢筋机械连接技术规程》、JGJ 355—2015《钢筋套筒灌浆连接应用技术规程》、JG/T 398—2012《钢筋连接用灌浆套筒》、JG/T 408—2013《钢筋连接用套筒灌浆料》。
钢筋连接用灌浆套筒与应用北京思达建茂科技发展有限公司 钱冠龙 关键词：灌浆套筒墙、柱钢筋套筒灌浆接头梁钢筋套筒灌浆接头预制构件生产预制剪力墙构件预制柱构件3. 接头性能要求（见表1、表2）强度性能：套筒灌浆连接接头抗拉强度不应小于连接钢筋抗拉强度标准值，且破坏时应断于接头外钢筋（如拉伸破坏于接头，则接头抗拉强度不得低于1.15倍钢筋抗拉强度标准值）。
二、钢筋连接用灌浆套筒1. 灌浆套筒分类与特点（1）结构型式分为全灌浆套筒和半灌浆套筒半灌浆套筒：一端采用灌浆方式连接，另一端采用非灌浆方式连接钢筋的套筒。
其用途是预埋在混凝土构件中，连接竖向钢筋。
具有优点：1）半灌浆连接端与钢筋的连接在预制构件厂完成；2）异径钢筋连接机械连接端不受直径级差限制，便于转换层钢筋变径设计；3）套筒尺寸、重量小，与预埋钢筋连接，构件套筒固定位置精度高；4）预埋连接钢筋与套筒的连接质量检验较直观；5）预制构件安装预制剪力墙安装预制柱安装构件灌浆连接构件套筒灌浆构件灌浆连通腔密封灌浆料加水拌合预制墙连接节点预制柱连接节点预制梁连接节点装配整体式混凝土剪力墙结构建筑装配整体式混凝土框架结构建筑套筒灌浆接头应用现场灌浆时灌浆压力低，灌浆量少，灌浆施工难度小；6）灌浆饱满度较易满足规定，灌浆饱满度要求低于全灌浆套筒。
钢筋套筒灌浆连接技术工程应用指导
验收资料之八OVM.GT型钢筋连接用灌浆套筒工程应用指导柳州欧维姆机械股份2021年11月目录1.应用范围2.适用标准3.性能特点4.全灌浆式钢筋连接套筒构造5.全灌浆式钢筋连接套筒施工工法5.1预制场安装5.2现场构件预制施工工艺-独立灌浆法5.3现场构件拼装施工工艺-并联灌浆法6.半灌浆式钢筋连接套筒构造7.半灌浆式钢筋连接套筒施工工法7.1预制场安装7.2现场构件预制施工工艺-独立灌浆法7.3现场构件拼装施工工艺-并联灌浆法8.常见问题处理9.声明1.应用范围本应用指南是关于欧维姆公司生产的GT型钢筋连接用灌浆套筒的设计与安装细那么，该灌浆套筒主要用于装配式混凝土结构中钢筋的连接。
与灌浆套筒相关的混凝土结构设计与细那么未包含在此应用指导中，此相关内容应满足相关标准、标准或工程设计图纸的要求。
2.适用标准1〕JGJ107-2021?钢筋机械连接技术规程?；2〕JG/T398-2021?钢筋连接用灌浆套筒?；3〕JG/T408-2021?钢筋套筒连接用灌浆料?；4〕GB 1499.2-2007?钢筋混凝土用钢第二局部：热轧带肋钢筋?5〕GB 13014-1991?钢筋混凝土用余热处理钢筋?6〕上海市?预制拼装桥墩技术规程?〔报批稿〕7〕JGJ1-2021?装配式混凝土结构技术规程?；8〕JGJ355-2021?钢筋套筒灌浆连接应用技术规程?。
3.性能特点1)套筒连接强度高：接头强度到达行业标准JGJ107-2021?钢筋机械连接通用技术规程?中的Ⅰ级接头性能的要求，钢筋接头抗拉强度不小于被连接钢筋实际抗拉强度或钢筋抗拉强度标准值的1.1倍，剩余变形小并具有高延性及反复拉压性能。
2〕套筒加工与高强砂浆工厂化作业，质量稳定，不占用施工工期。
3〕独特的定位与密封设计使套筒与钢筋现场安装以及预制构件的拼装快速、精确。
4) 适用范围广：适用于直径16-50mm钢筋的连接。
4.全灌浆式钢筋连接套筒构造GT型全灌浆式钢筋连接用套筒由连接套筒、钢筋、套筒灌浆料、灌浆管、管堵、密封环、密封端盖及密封柱塞组成，所有的零部件均可从欧维姆公司采购。
钢筋套筒灌浆连接名词解释
钢筋套筒灌浆连接1. 名词解释钢筋套筒灌浆连接是一种在建筑工程中广泛使用的钢筋连接技术。
它是通过将两根钢筋相互连接，利用套筒将混凝土灌注其中，使钢筋形成一个整体，增强结构的稳定性和承载能力。
2. 连接原理钢筋套筒灌浆连接是利用混凝土具有良好的抗压性能和黏结力，通过灌注混凝土将钢筋牢固连接在一起。
具体连接原理如下：•预埋套筒：在预制构件或现浇构件中预留一个空心的套筒，套筒通常由钢管或塑料管制成。
•钢筋插入：将待连接的钢筋插入套筒内，确保钢筋与套筒的配合精度。
•灌浆加固：通过灌注混凝土将套筒内的钢筋包覆，使钢筋与混凝土形成一体，形成坚固的连接。
3. 优势与应用3.1 优势钢筋套筒灌浆连接相比其他连接方式具有如下优势：•承载能力：灌浆连接可以提高结构的承载能力，使钢筋与混凝土之间形成良好的黏结。
这种连接方式可以有效防止钢筋的滑移和脱落，提高结构的整体强度。
•施工便利：钢筋套筒灌浆连接不需要采用焊接或紧固件，只需进行简单的操作即可完成连接。
这降低了施工的复杂性和成本，减少了工期。
•耐久性：灌浆连接可以提高结构的抗腐蚀性能，延长使用寿命。
混凝土可以有效隔离钢筋与外界环境，防止钢筋受到湿气、酸碱等侵蚀。
3.2 应用领域钢筋套筒灌浆连接广泛应用于以下建筑工程中：•高层建筑：在高层建筑中，钢筋套筒灌浆连接常用于连接楼板与柱子、墙体与柱子等部位，增加结构的稳定性和承载能力。
•桥梁工程：在桥梁工程中，钢筋套筒灌浆连接常用于连接桥墩、桥台等关键部位的钢筋，提高结构的抗震和承载能力。
•地下结构：在地下结构如隧道、地铁等工程中，钢筋套筒灌浆连接可用于连接地下连续墙、曲线墙等，增加结构的整体稳定性。
•储罐工程：在储罐工程中，钢筋套筒灌浆连接可用于连接罐壁和罐底，增加储罐的强度和稳定性。
4. 设计与施工注意事项4.1 设计注意事项钢筋套筒灌浆连接的设计应考虑以下因素：•确定套筒尺寸：套筒的尺寸应根据连接部位的钢筋直径和数量来确定，以保证钢筋能够插入套筒内并保持良好的配合。
钢筋套筒灌浆连接应用技术规程
钢筋套筒灌浆连接应用技术规程1. 引言钢筋套筒在混凝土结构中起到连接和传力的作用，灌浆是确保钢筋套筒连接强度和稳定性的关键工序。
本文将介绍钢筋套筒灌浆连接的应用技术规程，包括灌浆材料的选择、灌浆方法和施工要求等方面。
2. 灌浆材料的选择2.1 灌浆材料的种类钢筋套筒灌浆常用的材料有水泥浆、聚合物浆、水玻璃浆等。
根据混凝土结构的要求和工程环境的特点，选择合适的灌浆材料。
2.2 灌浆材料的性能要求选用的灌浆材料应具有以下特点：（1）粘附强度高：能够有效地与钢筋套筒和混凝土结构表面粘结，确保连接的可靠性；（2）流动性好：能够顺利地流进钢筋套筒内部，填满空隙；（3）硬化后的体积稳定：确保连接点不会因外力或温度变化而产生位移或开裂。
3. 灌浆方法3.1 灌浆前的准备工作（1）清理钢筋套筒：确保其内部无杂物和锈蚀，提高灌浆材料的粘附性能；（2）湿润钢筋套筒：用清水将其浸湿，增加灌浆材料与钢筋套筒的粘结性。
3.2 灌浆的施工步骤（1）固定钢筋套筒：利用适当的辅助工具将钢筋套筒稳固地固定在需要连接的钢筋上；（2）预灌浆：将灌浆材料预先浇入连接孔内，使其填满空隙，并排除气泡；（3）灌浆：在预灌浆材料凝固后，将灌浆材料从连接孔中一次性灌入，确保灌浆材料的充实度和连续性；（4）回灌浆：等待灌浆材料开始凝固后，从另一端开始迅速回灌，以充实灌浆材料。
4. 施工要求4.1 温度要求灌浆施工应在温度适宜的条件下进行，一般在5℃以上的环境下进行。
4.2 充实度要求灌浆材料的充实度应达到设计要求，且能够填满钢筋套筒的空隙，确保连接的紧密性。
4.3 施工速度要求灌浆材料的凝固时间一般较短，因此灌浆施工应迅速进行，以保证整个连接孔的灌浆进度一致。
4.4 控制膨胀力由于灌浆材料在固化过程中会产生一定的膨胀力，因此在施工过程中要控制好膨胀力的大小，避免对结构产生不利影响。
5. 施工注意事项5.1 施工现场的准备应保持施工现场的整洁，确保施工材料的质量和环境的安全性。
jgj355-2015钢筋套筒灌浆连接应用技术规程
jgj355-2015钢筋套筒灌浆连接应用技术规程
根据我查询的相关信息，"JGJ355-2015钢筋套筒灌浆连接应用技术规程"是中国建筑标准设计研究院发布的一个技术规范，
适用于钢筋套筒灌浆连接的应用。
该技术规程主要涵盖以下内容：
1. 钢筋套筒灌浆连接的定义和术语。
2. 钢筋套筒灌浆连接的材料要求，包括钢筋、套筒和灌浆材料的选择和性能要求。
3. 钢筋套筒灌浆连接的施工要求，包括套筒的准备、钢筋的连接和灌浆的操作方法。
4. 钢筋套筒灌浆连接的质量检验方法和评定标准。
5. 钢筋套筒灌浆连接的验收规定。
该技术规范的目的是统一钢筋套筒灌浆连接施工的标准和要求，保证连接的质量和安全性。
在工程实践中，钢筋套筒灌浆连接主要应用于混凝土结构中，可以提高钢筋连接的强度和稳定性。
需要注意的是，由于我是一个语言模型AI助手，没有实时更
新的能力，因此不能提供最新的规范文本。
如果您需要详细了解该技术规程的具体内容和更新情况，建议向相关建筑设计机构或权威部门进行咨询或购买正式的技术规程文件。

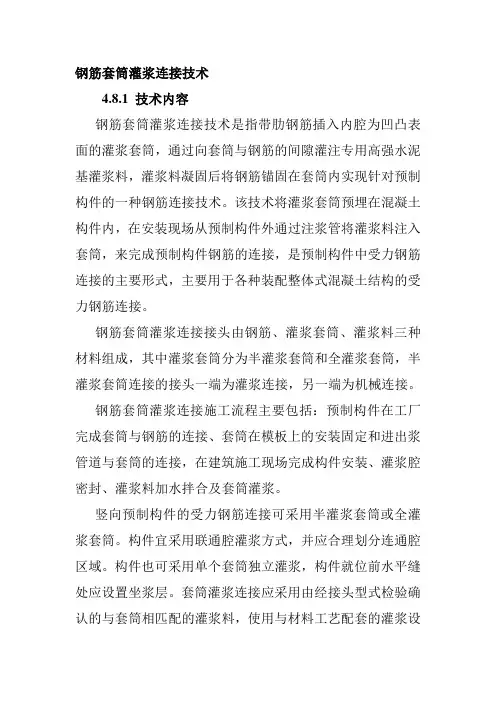

钢筋套筒灌浆连接技术
钢筋套筒灌浆连接技术4.8.1 技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。
该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。
钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。
钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。
竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。
构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。
构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。
套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。
水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。
套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。
套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35 MPa后，方可进行对接头有扰动的后续施工。
4.8.2 技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ 1、《钢筋套筒灌浆连接应用技术规程》JGJ 355和《装配式混凝土建筑技术标准》GB/T 51231的相关规定。
钢筋套筒灌浆连接技术
钢筋套筒灌浆连接技术4.8.1 技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。
该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。
钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。
钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。
竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。
构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。
构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。
套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。
水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。
套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。
套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35 MPa后，方可进行对接头有扰动的后续施工。
4.8.2 技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ 1、《钢筋套筒灌浆连接应用技术规程》JGJ 355和《装配式混凝土建筑技术标准》GB/T 51231的相关规定。
钢筋套筒灌浆连接应用技术规程2023版
【钢筋套筒灌浆连接应用技术规程2023版解读】一、引言近年来，随着建筑工程的不断发展，钢筋套筒灌浆连接技术在建筑结构中得到了广泛应用。
作为一种重要的连接方式，它在建筑工程中起着至关重要的作用。
为了规范和引导钢筋套筒灌浆连接技术的使用，钢筋套筒灌浆连接应用技术规程2023版应运而生。
本文将对该规程进行深度解读，探讨其在建筑工程中的应用以及意义。
二、钢筋套筒灌浆连接技术概述钢筋套筒灌浆连接是指将两根钢筋通过套筒连接在一起，然后通过灌浆将套筒内的空隙填充，以实现钢筋的有效连接。
这种连接方式有着独特的优势，能够提高建筑结构的承载能力和抗震性能，增加建筑物的整体稳定性。
在建筑工程中，钢筋套筒灌浆连接技术得到了广泛应用，成为了建筑结构中至关重要的一部分。
三、钢筋套筒灌浆连接应用技术规程2023版详解1.技术要求钢筋套筒灌浆连接应用技术规程2023版在技术要求方面进行了明确规定。
它对于灌浆材料的选用、灌浆工艺、连接结构的设计等方面都提出了具体的要求，这有助于规范和统一钢筋套筒灌浆连接技术的使用。
规程还对于连接部位的加固、密封、防锈等方面做出了详细的规定，以确保连接部位的稳定和安全。
2.施工规范在施工规范方面，钢筋套筒灌浆连接应用技术规程2023版对灌浆连接的具体施工过程进行了详细规定。
它对于套筒的安装、灌浆材料的搅拌和注入、灌浆后的养护等环节都提出了具体要求，以确保施工过程的规范和质量。
3.质量检验规程还对于质量检验提出了相关要求，包括对于套筒的材料、连接部位的灌浆情况、连接结构的抗压能力等方面进行了详细的检测和评定。
这有助于确保钢筋套筒灌浆连接技术在工程中的质量和可靠性。
四、钢筋套筒灌浆连接应用技术规程2023版的意义与价值1.规范施工行为钢筋套筒灌浆连接应用技术规程2023版的发布，有助于规范施工行为，对于建筑工程的质量和安全起着非常重要的作用。
规范的施工行为能够保障建筑结构的稳定性和可靠性，有利于提高建筑工程的整体质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
验收资料之八OVM.GT型钢筋连接用灌浆套筒工程应用指导柳州欧维姆机械股份有限公司2015年11月目录1.应用范围2.适用标准3.性能特点4.全灌浆式钢筋连接套筒构造5.全灌浆式钢筋连接套筒施工工法5.1预制场安装5.2现场构件预制施工工艺-独立灌浆法5.3现场构件拼装施工工艺-并联灌浆法6.半灌浆式钢筋连接套筒构造7.半灌浆式钢筋连接套筒施工工法7.1预制场安装7.2现场构件预制施工工艺-独立灌浆法7.3现场构件拼装施工工艺-并联灌浆法8.常见问题处理9.声明1.应用范围本应用指南是关于欧维姆公司生产的GT型钢筋连接用灌浆套筒的设计与安装细则，该灌浆套筒主要用于装配式混凝土结构中钢筋的连接。
与灌浆套筒相关的混凝土结构设计与细则未包含在此应用指导中，此相关内容应满足相关规范、标准或工程设计图纸的要求。
2.适用标准1）JGJ107-2010《钢筋机械连接技术规程》；2）JG/T398-2012《钢筋连接用灌浆套筒》；3）JG/T408-2013《钢筋套筒连接用灌浆料》；4）GB 1499.2-2007《钢筋混凝土用钢第二部分：热轧带肋钢筋》5）GB 13014-1991《钢筋混凝土用余热处理钢筋》6）上海市《预制拼装桥墩技术规程》（报批稿）7）JGJ1-2014《装配式混凝土结构技术规程》；8）JGJ355-2015《钢筋套筒灌浆连接应用技术规程》。
3.性能特点1)套筒连接强度高：接头强度达到行业标准JGJ107-2010《钢筋机械连接通用技术规程》中的Ⅰ级接头性能的要求，钢筋接头抗拉强度不小于被连接钢筋实际抗拉强度或钢筋抗拉强度标准值的1.1倍，残余变形小并具有高延性及反复拉压性能。
2）套筒加工与高强砂浆工厂化作业，质量稳定，不占用施工工期。
3）独特的定位与密封设计使套筒与钢筋现场安装以及预制构件的拼装快速、精确。
4) 适用范围广：适用于直径16-50mm钢筋的连接。
4.全灌浆式钢筋连接套筒构造GT型全灌浆式钢筋连接用套筒由连接套筒、钢筋、套筒灌浆料、灌浆管、管堵、密封环、密封端盖及密封柱塞组成，所有的零部件均可从欧维姆公司采购。
图1：全灌浆式钢筋连接套筒示意图4.1连接套筒图2:连接套筒示意图表1 （桥梁工程）常用全灌浆套筒尺寸参数规格套筒尺寸钢筋插入长度A B C D E F max F min G max G minGT32 55 75 G3/4 10 640 315 283 315 283GT36 60 81 G3/4 10 720 355 319 355 319GT40 70 95 G3/4 10 800 395 355 395 355GT50 83 115 G3/4 15 1000 492 442 492 442➢满足JG/T398-2012《钢筋连接用灌浆套筒》的要求；➢套筒采用球墨铸铁制造，材料符合GB/T1348的规定➢套筒内壁设有交替布置的凹槽与凸肋，这有利于钢筋与高强砂浆、高强砂浆与套筒之间力的传递；➢全灌浆套筒一端孔口尺寸较小（如图2中的右端）为预埋端，该端孔口安装密封环；➢全灌浆套筒的另一端（如图2中的左端）孔口尺寸较大为现场装配端，该端孔口与钢筋有较大的间隙，保证现场安装时能吸收构件制造上的误差与安装偏差；➢全灌浆套筒内孔中部靠预埋端侧分别设有轴向定位与横向定位的凸肋，保证预埋端的钢筋穿入时能快速定位；➢套筒两端侧面设与灌浆管或出浆管连接的螺纹孔；➢套筒外表面上铸有欧维姆商标“OVM”及其规格型号字码。
4.2钢筋➢符合GB 1499.2及GB 13014的要求；➢钢筋直径为16-50mm，根据工程设计的规格进行选购；➢钢筋牌号有HRB335、HRB400、HRB500三种级别，常用HRB400。
4.3套筒灌浆料➢套筒灌浆料是一种以水泥为基本材料，配以适当的细骨料、矿物掺合料、外加剂等材料混合成的干粉砂浆；➢TZH10型高强砂浆是欧维姆公司针对OVM灌浆套筒专门设计、生产的；➢加水搅拌后具有较大流动度、早强、高强、微膨胀等性能，填充于套筒与连接钢筋间隙内，形成钢筋灌浆连接接头；➢符合JG/T408-2013《钢筋套筒连接用灌浆料》的要求，且28d的抗压强度不小于100MPa；➢TZH10型高强砂浆以每袋50kg提供，每袋高强砂浆可灌注的套筒数大概如下，注意灌浆管中所需的量不计算在内。
表2 高强砂浆灌注量➢高强砂浆搅拌用水需符合混凝土用水标准，水灰比为0.12，允许用水误差为水质量的±5%，在开始实际灌浆前应通过搅拌试验来确定准确的用水量。
➢高强砂浆的工作温度一般在5℃－35℃，超出此温度范围的建议不工作或采取额外的措施。
OVM.TZH10套筒灌浆料的性能指标检测项目性能指标流动度/mm初始≥300 30min ≥260抗压强度/ MPa 1d ≥35 3d ≥60 28d ≥100竖向膨胀率/%3h ≥0.02 24h与3h差值0.02～0.5氯离子含量/% ≤0.03泌水率/% 0图3 套筒灌浆料4.4 拼接面专用砂浆OVM.TZH6为不同构件拼接缝间的拼接面专用砂浆，具有强度高、无收缩、可工作时间长、不泌水、对钢筋无锈蚀等特点。
检测项目性能指标抗压强度/MPa 1d ≥20 3d ≥40 28d ≥60竖向膨胀率/%3h ≥0.02 24h与3h差值0.02～0.5泌水率（%）04.5灌浆管➢管的一端头设计有螺纹与套筒连接，可采用PVC管/PE管/钢管制成，内孔不小于15mm,能承受1MPa的灌浆压力；➢套筒两端侧面各设计一根管，一根用于灌浆，一根用于出浆。
➢客户可根据现场情况自行配制。
4.6管堵管堵由橡胶或塑料制成，用于灌浆前和灌浆后对灌浆管进行封堵，在灌浆前封堵以防止杂物和混凝土浇筑时进入管内，在灌浆后封堵以防止已灌入套筒中的高强砂浆泄漏。
图4 管堵4.7密封环➢一般由橡胶制造，锥形的密封环有利于钢筋对中且安装方便；➢安装于套筒的预埋端，防止预制时混凝土进入套筒。
图5 密封环4.8密封端盖➢一般由橡胶或塑料制造，用于套筒的装配端；➢两构件拼装前安装，防止两构件中间的垫层砂浆进入套筒。
图6 密封端盖4.9密封柱塞密封柱塞是由圆形橡胶环与螺栓、螺母等组成的一个定位与密封用装置，用于把灌浆套筒定位于端模板上并实现密封，防止混凝土浇筑时混凝土进入套筒内，混凝土硬化后要取下来，密封柱塞不作为结构连接的一部分，可以重复使用。
图7 密封柱塞5.全灌浆式钢筋连接套筒施工工法根据施工场地不同，分为预制场构件预制和现场构件拼装两阶段施工，下面是以预制桥墩为例的施工工法。
其它预制构件的施工工法可参照执行。
5.1预制场构件预制施工工艺5.1.1确定钢筋长度通常情况下根据工程设计图确定钢筋的总长、钢筋突出构件端面的长度。
如工程图没有明确，可参照以下方法确定。
钢筋突出构件端面的长度等于两端面之间垫层的厚度加上允许的钢筋插入套筒中的长度（图2中的尺寸F，注意尺寸F允许的公差）。
总的钢筋安装长度等于构件高度加上两端面之间垫层的厚度。
垫层的厚度由设计确定，一般10-20mm。
图8 钢筋长度确定示意图5.1.2套筒及其配件安装➢根据设计要求，核查套筒及其配件是否齐全，规格是否正确，如密封柱塞、密封环、灌浆管和管堵等。
➢密封柱塞安装：在端模模板上精确定位出套筒的安装位置，把密封柱塞安装于端模模板上。
图9 密封柱塞在端模板上安装示意图➢套筒安装：把套筒装配端（大孔口端）套入密封柱塞至套筒端面贴紧端模板，用工具（如扳手）拧紧端模板外面的螺母，橡胶柱塞在螺栓拉力作用外向外膨胀使得橡胶柱塞与套筒内壁紧密贴合，实现对套筒的定位密封。
安装时注意两端侧面的螺纹孔口应向外垂直于构件端面，以方便灌浆管与出浆管与其连接。
图10 套筒安装示意图➢预埋端钢筋安装：把密封环套入钢筋至离钢筋端头距离大于1/2套筒长度，把钢筋插入套筒直至套筒中部的定位肋，用工具把密封环塞入套筒端口，为保证密封可靠，需加涂密封胶或填缝剂等密封材料。
图11 钢筋安装示意图➢ 管件安装：把灌浆管和出浆管拧紧在套筒两端侧面的螺纹孔内，保证连接牢固，密封可靠；管件的长度一般要求安装后，其端头与构件表面平齐，为保证混凝土浇注时砂浆不进入管道，用管堵塞住管口；如管件要伸出构件表面（伸出侧模板外），伸出的孔口处也需进行密封处理；管件一般为硬管，在特殊情况下才用软管，但也需保证在浇筑时软管不扭绞或破坏，因为在灌浆发生堵塞的情况下，软管中的堵塞物是很难处理的。
图12 管件安装示意图5.1.3浇筑混凝土前的检查➢检查套筒的规格尺寸是否符合设计要求；➢检查套筒预埋端的密封环是否塞紧于套筒孔口，其密封是否可靠；➢检查套筒是否正确地、牢固定位在模板中；➢检查预制端的钢筋是否顶到套筒内的中心定位肋；➢检查突出构件端面的钢筋长度是否在允许的公差范围内；➢检查灌浆管是否可靠地与套筒连接及是否用管堵进行可靠封堵；➢检查灌浆管的长度是否顶到了侧模板或穿出侧模板。
5.1.4混凝土浇筑➢当套筒及其它配筋全部安装就位且检查无误后，按设计要求浇注混凝土，在用振动器振捣时注意保证套筒、钢筋、附件不移位。
5.1.5模板拆除➢混凝土浇注后，进行养护之前，松开密封柱塞上的螺母，这样能延长密封柱塞的使用次数。
➢养护结束时，拆除构件全部模板。
5.1.6拼装前的最后检查➢拆模后，用电筒光通过套筒大端孔口检查套筒内部及灌浆管内孔是否有多余物（如水、污物、碎片等），可用压缩空气或水吹洗干净；➢检查突出构件端面的钢筋长度是否在允许的误差内；➢用电筒光通过套筒大端孔口检查钢筋是否顶到套筒内的中心定位肋；➢肉眼检查突出构件端面的钢筋是否有影响粘结的物质，如油和污物等；➢确认套筒的数量、钢筋尺寸及其位置是否符合设计图纸要求；➢确认灌浆口与出浆口的位置，确认孔口内没有混凝土，孔道都是畅通的。
➢注意！如果突出构件端面的钢筋长度小于允许的最小值，应向工程师征求修补的处理意见，如果突出构件端面的钢筋长度大于允许的最大值，可以切短到需要长度。
5.1.7运输与存储➢预制构件在运输与存储的过程中，防止污物进入套筒与管件；➢预制构件在运输与存储的过程中，防止污物污染突出构件端面的钢筋；➢预制构件在运输与存储的过程中，防止突出构件端面的钢筋被损伤或被弯折。
5.2现场构件拼装施工工艺-独立灌浆法➢先铺设接缝砂浆，再拼装构件，待接缝砂浆终凝后再进行套筒灌浆，每个套筒的空腔都是独立空间，需分别进行灌注。
5.2.1承台浇筑➢承台现浇：基础承台一般在现场预先浇筑，所需连接的钢筋预埋于承台中，且钢筋伸出承台顶面一段长度，其伸出的长度等于插入套筒的长度加上中间垫层的厚度（如图8）。
这些伸出基础承台的钢筋需特别注意保证在水平方向与垂直方向上是平行的，因为承台一般是现浇的，如果没有安装特制模板，此钢筋很容易出现不平行现象。
