套筒灌浆施工方案
目录一、工程概述 (2)1.1、工程概况 (2)1.2、编制依据 (3)1.3、施工准备 (3)二、工艺要求及施工方法 (7)2.1、工艺要求 (7)2.2 、工艺流程及施工方法 (8)2.3、灌浆施工重点、难点控制 (12)三、质量控制 (14)四、安全文明措施 (17)一、工程概述1.1、工程概况工程名称：荣盛隽峰项目工程地点：南京市江宁区隽峰项目建设单位：南京荣钰置业有限公司设计单位：南京长江都市建筑设计股份有限公司（高层）、江苏龙腾工程设计股份有限公司（洋房）施工单位：荣盛建设工程有限公司工程信息表本工程灌浆连接形式主要有：钢筋套筒灌浆连接（其中：个别构件水平钢筋采用全灌浆套筒连接）、钢筋浆锚搭接连接。
钢筋灌浆套筒选用规格主要为GT12连接套筒、GT16连接套筒，钢筋浆锚套筒选用Φ40金属波纹管。
钢筋灌浆套筒注浆形式优先选择连通腔灌浆方式，钢筋浆锚套筒选用坐浆后单个套筒逐个灌浆方式。
1.2、编制依据1、荣盛隽峰项目施工图纸；2、《装配式混凝土结构技术规程》JGJ1-2014；3、《装配式结构工程施工质量验收规程》DGJ32/J184-2016；4、《钢筋连接用套筒灌浆料》JG/T408-2013；5、《钢筋套筒灌浆连接应用技术规程》JGJ355-2015。
1.3、施工准备1、材料及堆放：（1）图纸设计灌浆料为CGMJM-V1型钢筋接头灌浆料，灌浆料的28d强度需大于85mpa，24h竖向膨胀率在0.02%-0.5%，本灌浆料常温施工温度为5℃～40℃。
袋装灌浆料分批次进场，确保每批次在三个月内用完，进场袋装灌浆料统一堆放在库房内，根据每日所需用量办理出库手续；每日未用完灌浆料放回库房内，避免被水浸泡后失效造成浪费。
（2）水：应采用饮用自来水，使用其它水源时，应符合《混凝土用水标准》（JGJ63-2006）的规定。
2、施工设备及器具①灌浆机：采用JM-GJB 5C灌浆机；②量程为30kg～50kg，精度0.01kg的电子秤量称，用于称量水及灌浆料；③带刻度的2L塑料杯；④容积200-300L的塑料桶；⑤筛网；⑥手持式砂浆搅拌器（可调速）；⑦堵孔塞（足量）；⑧水桶若干，盛水用。
3、计量要求：CGMJM-V1型钢筋接头灌浆料加水量为灌浆料重量的8％～12%，搅拌时间应在5分钟以上，以搅拌均匀无结块为准，静置约2分钟排气，然后装入灌浆机中进行灌浆作业。
拌和用水应采用饮用水，使用其它水源时，应符合《混凝土用水标准》（JGJ63-2006）的规定。
4、按照设计灌浆要求进行试验灌浆，以确定灌浆压力，灌浆配合比等数据是否满足设计要求。
通过吹风办法确定灌浆孔通畅，检查是否污染，表面砼是否坚实，在灌浆前24小时应充分浇水湿润，竖向构件应用同结构同强度或提高一个强度等级强度的水泥砂浆或细石砼密封，一天后方可灌浆。
灌浆顺序按照设计由外向内的要求，按照图纸设计拆分图编号，及时做好施工质量记录。
5、人员配备：每栋单体灌浆作业需要2名专业产业工人配合作业。
二、工艺要求及施工方法2.1、工艺要求1、按照标准化进行设计，根据结构、建筑的特点将内墙、外墙、楼梯、阳台、飘窗、叠合板等构件进行拆分，并制定生产及吊装顺序，在工厂内进行标准化生产，由现场每栋楼配置的塔吊进行构件装卸及安装。
2、预制墙体纵向钢筋套筒连接采用半灌浆套筒连接，灌浆形式优先选用连通腔注浆形式，连通灌浆区域内任意两个灌浆套筒间距不超过1.5m；若墙体尺寸较长，预制墙体纵向钢筋套筒连接需划分连通灌浆区域，采用座浆料进行分仓封闭，与墙体外围封堵材料形成密闭空腔；座浆材料的强度等级不应低于被连接构件混凝土的强度等级并应满足下表的要求：座浆砂浆性能要求力学性能应满足下表要求，同时应满足国家现行相关标准的要求:钢筋套筒灌浆连接用灌浆料性能要求2.2 、工艺流程及施工方法清理并封堵→拌制灌浆料→浆料检测→灌浆→封堵出浆孔→试块留置→清理灌浆机1、封堵：预制墙板校正完成后，使用塞缝料（塞缝料要求早强、塑性好、干硬性水泥砂浆进行周边座浆密封）将墙板其他三个面（外侧已贴橡胶条）与楼面间的缝隙填嵌密实；墙体长度需要划分连通灌浆区域时，在预制墙体吊装就位前，采用坐浆材料进行分仓处理，与预制墙体吊装就位后的外围封堵材料形成封闭连通空腔。
对于金属波纹管浆锚搭接，在预制墙体吊装就位前，采用座浆料进行坐浆处理，在进行注浆作业前至少一天，采用封堵材料封堵墙体外围。
2、拌制灌浆料：灌浆应使用灌浆专用设备，并严格按设计规定配比方法配比灌浆料。
将配比好的水泥浆料搅拌均匀后倒入灌浆专用设备中，保证灌浆料的坍塌度。
灌浆料拌合物应在制备后0.5h内用完。
3、浆料检测：检查拌合后的浆液流动度，保证初始流动度不小于300mm、30min流动度不小于260mm。
4、灌浆：将拌合好的浆液导入灌浆泵，启动灌浆泵，待灌浆泵嘴流出浆液成线状时，将灌浆嘴插入预制剪力墙预留的灌浆孔（下方预留孔）进行灌浆。
对于剪力墙钢筋套筒灌浆按中间向两边扩散的原则开始一点灌浆，按照技术规程要求，灌浆分区的长度以任意两个灌浆套筒间距不超过1.5m为准；进行一点灌浆时，按照浆料排出先后顺序进行出浆孔、灌浆孔封堵，在此期间保持注浆压力，直至所有出浆孔、灌浆孔出浆并封堵牢固后停止注浆；当一点灌浆遇到问题需要改变灌浆点时，各灌浆套筒已封堵灌浆孔、出浆孔要重新打开，待改变灌浆点后灌浆料再次流出后进行二次封堵。
对于金属波纹管浆锚搭接灌浆，采取单个套筒逐个灌浆的方式，从灌浆孔注浆，待出浆孔完整出浆后进行封堵，并封堵灌浆孔。
对于飘窗拆分后连接区域水平钢筋全灌浆套筒灌浆作业，应在相邻两个拆分飘窗安装就位后安装全灌浆套筒，然后开始绑扎此部位钢筋，在此连接区域内完成钢筋绑扎作业后开始灌浆作业（通过箍筋绑扎固定全灌浆套筒连接接头），采用人工手动注浆形式（通过手动灌浆枪）进行注浆作业，由于本工程飘窗二次拆分现浇连接区域宽度仅520mm，每个连接区域注浆完成后无需进行其他固定处理措施，但为防止其他施工作业误碰，在全灌浆作业完成后，在其相邻部位粘贴警示标志，内容涵盖：灌浆完成时间，可以触碰进行下道工序的最早开始时间。
接头灌浆充盈度检查：在构件完成注浆5min-10min，逐个取下出浆孔封堵塞，检查孔内凝固浆料的位置，浆料上表面应高于出浆孔下缘5mm以上，查看完毕符合要求的再次进行出浆孔封堵，若有不满足要求的需进行补灌，向不符合要求的出浆孔内进行补灌浆料，采用手动灌浆枪（前端加细软管，便于孔内排气）进行补灌作业，随即封堵补灌的出浆孔。
灌浆后24h内不得使构件和灌浆层受到震动、碰撞。
本工程剪力墙钢筋套筒灌浆作业、金属波纹管浆锚灌浆作业需在上一楼层砼浇筑完成并具备上人条件后开始，以防止本楼层其他工序作业造成已作业灌浆料在24h内受到挠动破坏。
散落的灌浆料拌和物不得二次使用。
灌浆操作全过程应由监理人员旁站，填写灌浆施工检查记录。
5、封堵出浆孔：间隔一段时间后，上方出浆孔会漏出浆液，待浆液成线状流出时，立即塞入专用橡皮塞堵住孔口，持压30S后抽出下方灌浆孔里的喷管，同时快速用专用橡皮塞堵住灌浆口。
其他预制墙板预留灌浆孔依次同样灌浆，不得漏灌，每个预制墙板最好一次灌浆结束，尽量不得进行间隙多次灌浆。
6、试块留置：灌浆作业应及时做好施工质量检查记录，留存影像资料，与灌浆套筒匹配的灌浆料依照每个施工段的所取试块组进行抗压检测。
每栋每层为一个施工段，取样送检一次。
同种直径每班灌浆接头施工时制作一组每层不少于三组40mm*40mm*160mm 的长方体试件，标养28d后进行抗压强度试验；剪力墙底部接缝坐浆料，每工作班应制作一组且每施工段不少于三组70.7mm*70.7mm*70.7mm的立方体试件，标准养护28d后进行抗压强度试验。
坐浆、灌浆强度应符合设计要求。
灌浆及坐浆同条件试块每施工段不少于1组；套筒灌浆连接应符合设计、《钢筋机械连接技术规程》GB107中I级接头的性能要求及国家现行有关标准的规定。
同种直径套筒灌浆连接接头，每完成1000个接头时制作一组同条件接头试件作力学性能检验，每组试件3个接头。
2.3、灌浆施工重点、难点控制1、漏浆漏浆主要是由于墙体四周封堵不严或封堵材料强度不足发生滑移而造成的，处理不当会直接影响构件的连接质量和结构安全。
针对不同情况应分别作出相应的处理，具体如下：封堵不严造成的漏浆，可直接采用堵漏材料进行应急封堵；封堵材料强度不足发生滑移造成的漏浆，采用堵漏材料进行应急封堵，并适当采取模板围堵加固；采用以上两种处理方法不能满足时，打开封堵材料，放空灌浆料，并采用大量清水冲洗干净，再重新封堵并灌浆。
2、灌浆孔、出浆孔不出浆灌浆孔未出浆而出浆孔正常出浆时，可认定此套筒内浆料饱满，无需处理；灌浆孔和出浆孔均未出浆时，用手动灌浆枪从灌浆孔进行补灌；灌浆孔出浆而出浆孔未出浆时，将手动灌浆枪前面加5mm直径的软管，将软管从出浆孔直接深入到出浆孔内缓缓补灌，直至灌浆料灌满为止。
3、冬季施工冬季灌浆施工时的环境温度宜在5℃以上，若环境温度不满足要求时最好不应进行灌浆作业施工；若受工序关系影响必须进行作业时（主要是飘窗二次拆分连接区域全灌浆作业），应采取热水（水温20℃-30℃）拌制灌浆料（确保灌浆料温度不低于15℃），每班拌制浆料须在20min内用完，每个连接区域灌浆完成后对连接处采取覆盖保温措施，养护时间不少于48h，确保浆料强度达到35MPa，方能进行下道工序。
三、质量控制1、构件连接部位处理和安装安装前，检查预制构件内连接套筒灌浆腔、灌浆孔和出浆孔无异物存在，清除构件连接部位砼表面的异物和积水，在水平面上安放一定数量的10-20mm厚硬塑料垫块，确保灌浆连通腔最小间隙，需要设置分仓连通腔时，在分仓部位进行坐浆处理（表面标高同硬塑料垫块上标高）。
2、灌浆部位预处理和封堵质量预制剪力墙要用具有密闭功能的封堵材料对四周进行封堵，必要时采用木方压在封堵材料外侧作为支撑；封堵材料不得堵塞灌浆孔，尺寸偏大的墙体连接面采用坐浆料作分仓隔断，对可能出现的漏浆、灌浆不畅等意外制定处置预案；飘窗二次拆分连接区域安装全灌浆套筒，通过连接钢筋上标画的插入深度标记检查套筒位置正确性，套筒灌浆接头的灌浆和出浆孔端口超过套筒内壁最高处，两端密封橡皮圈位置正确、无破损。
3、灌浆料加工制作进入施工现场的灌浆料须具有产品合格证书、检验报告等一套出厂质量证明文件，并按照规范要求取样送检进行复试，合格后方能使用。
钢筋套筒连接用灌浆料的主要性能指标如下表所示。
钢筋套筒灌浆连接用灌浆料性能要求灌浆料需妥善保管，应存于室内干燥环境，防止受潮；每次使用前，确认灌浆料在产品有效期内，打开包装袋后，产品外观无异常，再制作浆料；制作浆料须使用干净的自来水、洁净的容器和准确的计量器具，符合产品加工要求的搅拌设备或机具，严格按照产品说明书进行浆料拌制；拌制浆料时须防止异物混入，及时清洗搅拌机具，禁止凝固或即将凝固的浆料混入拌制的浆料中；拌制成浆料后，盛放浆料的容器应加盖保护盖以防异物落入；每班拌制浆料，在使用前需检测流动度，符合要求方能进行灌浆作业；灌浆料应用电动搅拌器充分搅拌均匀，从开始加水至搅拌结束应不少于5min，然后静置2-3min，搅拌后的浆料应在30min内使用完毕，以免因时间过长，引起灌浆料凝结，造成断孔。

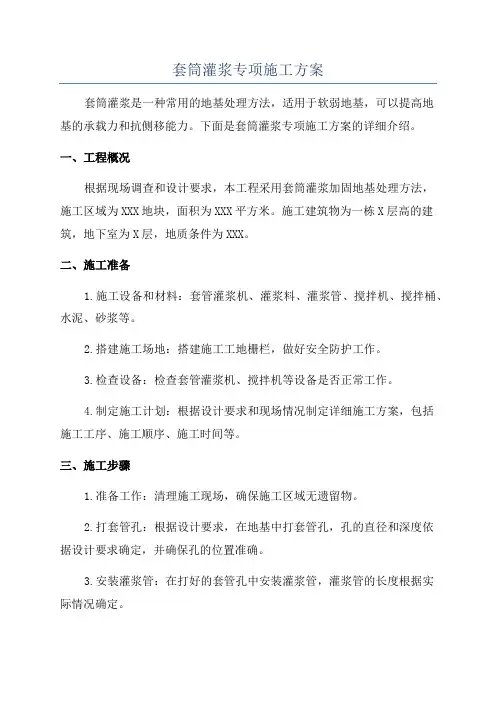

套筒灌浆专项施工方案
套筒灌浆专项施工方案套筒灌浆是一种常用的地基处理方法，适用于软弱地基，可以提高地基的承载力和抗侧移能力。
下面是套筒灌浆专项施工方案的详细介绍。
一、工程概况根据现场调查和设计要求，本工程采用套筒灌浆加固地基处理方法，施工区域为XXX地块，面积为XXX平方米。
施工建筑物为一栋X层高的建筑，地下室为X层，地质条件为XXX。
二、施工准备1.施工设备和材料：套管灌浆机、灌浆料、灌浆管、搅拌机、搅拌桶、水泥、砂浆等。
2.搭建施工场地：搭建施工工地栅栏，做好安全防护工作。
3.检查设备：检查套管灌浆机、搅拌机等设备是否正常工作。
4.制定施工计划：根据设计要求和现场情况制定详细施工方案，包括施工工序、施工顺序、施工时间等。
三、施工步骤1.准备工作：清理施工现场，确保施工区域无遗留物。
2.打套管孔：根据设计要求，在地基中打套管孔，孔的直径和深度依据设计要求确定，并确保孔的位置准确。
3.安装灌浆管：在打好的套管孔中安装灌浆管，灌浆管的长度根据实际情况确定。
4.混合灌浆料：准备好水泥、砂浆等材料，按照一定比例混合成灌浆料。
5.灌浆施工：将混合好的灌浆料倒入搅拌桶中，通过套管灌浆机将灌浆料注入灌浆管中，灌浆管在注浆过程中要通过震动的方式消除空隙，确保灌浆料充分填满套管孔。
6.撤除灌浆管：在灌浆料凝固之前，将灌浆管拉出，确保灌浆料填满整个套管孔。
7.表面处理：在灌浆料凝固后，对地表进行必要的处理，包括清理杂物、修复地表等。
四、施工注意事项1.施工过程中要确保工作人员的安全，做好防护措施，严禁人员在施工现场逗留。
2.灌浆料的配比要准确，确保灌浆料的质量稳定，以提高施工效果。
3.灌浆管的安装要严密，防止泥浆泄漏。
4.灌浆管的注浆速度要适中，过快可能造成灌浆料分层，过慢会延长施工周期。
5.施工完成后，要及时对施工现场进行清理和整理，保持现场整洁。
五、施工检验与验收1.施工过程中应进行定期检查，确保施工质量。
2.施工完成后，需要进行灌浆效果的检测，包括灌浆强度、填充程度等。
钢筋套筒灌浆施工方案(3篇)
第1篇一、工程概况钢筋套筒灌浆施工是混凝土结构施工中的一项重要工序，主要应用于装配式混凝土结构、预制构件连接等场合。
本施工方案针对钢筋套筒灌浆施工进行详细阐述，以确保施工质量，提高工程效率。
二、施工准备1.施工材料（1）灌浆料：应符合国家标准GB/T 50476-2018《混凝土结构后锚固技术规程》的要求。
（2）水泥：应符合国家标准GB 175-2007《通用硅酸盐水泥》的要求。
（3）砂：应符合国家标准GB/T 14684-2011《建筑用砂》的要求。
（4）水：应符合国家标准GB/T 6752.1-2007《生活饮用水卫生标准》的要求。
2.施工设备（1）灌浆泵：适用于灌浆料的输送和灌浆作业。
（2）灌浆管：用于连接灌浆泵和灌浆点。
（3）振动棒：用于灌浆过程中的振捣。
（4）搅拌机：用于灌浆料的搅拌。
（5）钢筋套筒：应符合设计要求。
（6）检测仪器：如压力计、温度计等。
3.施工人员（1）施工负责人：负责整个施工过程的组织、协调和监督。
（2）施工技术人员：负责施工方案的编制、技术交底和施工过程中的技术指导。
（3）施工工人：负责施工操作。
三、施工工艺1.施工流程（1）钢筋套筒检查：检查钢筋套筒的尺寸、形状、表面质量等是否符合设计要求。
（2）灌浆料准备：按照灌浆料的生产厂家提供的技术要求，准备灌浆料。
（3）灌浆泵调试：调试灌浆泵，确保其正常运行。
（4）灌浆管连接：将灌浆泵与灌浆管连接，并检查连接是否牢固。
（5）灌浆点定位：根据设计要求，确定灌浆点的位置。
（6）灌浆作业：将灌浆料通过灌浆泵输送到灌浆点，进行灌浆作业。
（7）灌浆质量检查：检查灌浆后的质量，如饱满度、密实度等。
（8）养护：对灌浆后的结构进行养护，确保灌浆料的强度和耐久性。
2.施工要点（1）灌浆料配比：严格按照灌浆料的生产厂家提供的技术要求进行配比。
（2）灌浆压力：根据灌浆料的生产厂家提供的技术要求，确定灌浆压力。
（3）灌浆速度：控制灌浆速度，避免灌浆料离析。
套筒灌浆施工方案
套筒灌浆施工方案套筒灌浆是一种常用的施工技术，用于处理地基承载力不足或地下水位较高的情况。
其施工过程简单快捷，可以有效提高地基的稳定性和承载力。
下面是一份套筒灌浆施工方案，供参考：一、技术要求1. 施工前，要对工程地质进行勘察，了解地下水位、地质情况以及需要增加的承载力等问题。
2. 施工过程中，要严格按照设计要求的套筒灌浆方案进行施工。
3. 施工过程中，要及时检测和监控施工质量，确保施工质量符合规范要求。
二、施工工艺及步骤1. 套筒灌浆工艺：深孔灌浆工艺。
2. 施工步骤(1) 打设施工孔：根据设计要求，在地基钢筋混凝土基础上钻设施工孔。
孔距、孔径和孔深应根据设计要求，切勿超出限制范围。
(2) 孔底吹洗：将孔底的泥土、水泥渣等杂质清理干净，确保孔底洁净。
(3) 套筒安装：将套筒依次安装到每个孔内，要求套筒底部与孔底紧密贴合，套筒与孔壁间的间隙应小于10mm，以确保灌注材料完全填充。
(4) 灌浆施工：根据设计要求，选择合适的灌浆材料进行灌注施工。
一般可以选择的灌浆材料有水泥浆、砂浆、砂浆发泡剂等。
施工时要注意控制灌浆速度和压力，确保灌浆材料完全填充套筒及孔隙。
(5) 制作灌浆柱：灌浆施工完成后，要用灌浆柱将套筒灌浆体与地基一体化，提高地基的整体承载力。
灌浆柱一般要比套筒灌浆体稍微高出地面。
三、材料及设备1. 套筒：一般采用钢制套筒，直径和长度根据设计要求确定。
2. 灌浆材料：常用的灌浆材料有水泥浆、砂浆、砂浆发泡剂等。
选择合适的灌浆材料要考虑地质情况和设计要求。
3. 施工设备：主要包括钻孔机、灌注泵、振动棒等。
四、安全措施1. 施工人员要进行必要的安全培训，了解施工过程中的安全注意事项。
2. 施工现场要设置明显的警示标志，确保施工区域的安全性。
3. 施工中要严格控制灌浆材料的质量，避免灌浆过程中发生泄漏或堵塞等危险情况。
以上是一份套筒灌浆施工方案，可以根据实际情况进行调整和修改。
在施工过程中要严格按照方案的要求进行施工，确保施工质量和安全性。
装配式混凝土结构钢筋套筒灌浆施工方案
2、施工图纸
3、《装配式结构工程施工质量验收规程》（DGJ32/J184-2016）
4、《装配式混凝土结构技术规程》（JGJ1-2014）
5、《混凝土强度检验评定标准》（GB/T50107）
6、《钢筋连接用灌浆套筒》（G/T398-2012）
7、《钢筋混凝土用钢带肋钢筋》（GB1499.2-2018）
3.2、灌浆施工人员必须进行灌浆操作培训，经考核合格后方可上岗，在施工现场设置灌浆施工样板，经现场总包单位、监理单位确定后，方可进行大面积灌浆作业。
3.3、机具准备
序号
设备名称
数量
规格
用于施工部位
1
空压机
1台
220v
灌浆用设备
2
灌浆设备
1台
灌浆用设备
3
配电箱
1套
220v
配有3×2.5电线
4
工具箱
1个
2、搅拌机使用
2.1、搅拌机使用须专人操作；
2.2、搅拌机工作时严禁加料；
2.3、搅拌机须定期维护保养；
2.4、搅拌机使用完毕须认真冲洗，不得有灰渣硬化在搅拌机中。
3、安全施工
1）进入现场施工作业人员必须按照规定佩戴安全帽等安全防护措施，对不按要求穿戴安全帽的人员进行罚金并再次进行安全教育，如有屡教不改者做开除处理。
装配式混凝土结构钢筋套筒灌浆
专
项
施
工
方
案
编制单位：
编制人：
编制审核：
编制日期：年月日
一、编制依据
二、工程概况
三、钢筋套筒灌浆施工方案
四、施工质量控制
五、施工质量保证措施
六、验收资料
七、安全管理措施
套筒灌浆施工方案
目录一、工程概述........................................................1.1、工程概况.......................................................1.2、编制依据.......................................................1.3、施工准备.......................................................二、工艺要求及施工方法..............................................2.1、工艺要求.......................................................2.2、工艺流程及施工方法.............................................2.3、灌浆施工重点、难点控制.........................................三、质量控制........................................................四、安全文明措施....................................................一、工程概述1.1、工程概况工程名称：荣盛隽峰项目工程地点：南京市江宁区隽峰项目建设单位：南京荣钰置业有限公司设计单位：南京长江都市建筑设计股份有限公司（高层）、江苏龙腾工程设计股份有限公司（洋房）施工单位：荣盛建设工程有限公司工程信息表本工程灌浆连接形式主要有：钢筋套筒灌浆连接（其中：个别构件水平钢筋采用全灌浆套筒连接）、钢筋浆锚搭接连接。
钢筋灌浆套筒选用规格主要为GT12连接套筒、GT16连接套筒，钢筋浆锚套筒选用Φ40金属波纹管。

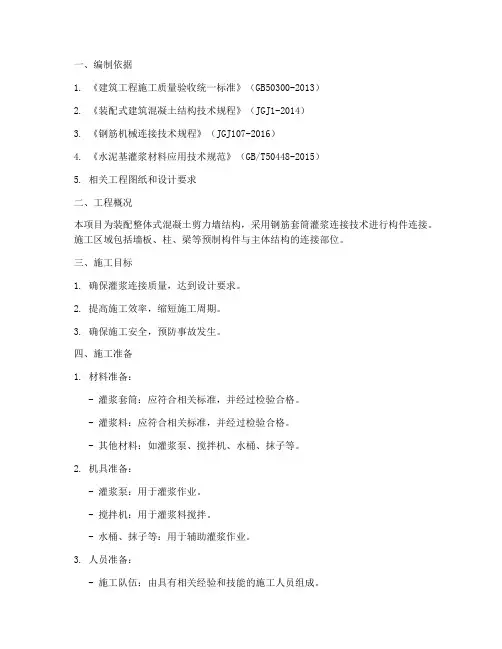

套筒灌浆施工专项方案
一、编制依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《装配式建筑混凝土结构技术规程》（JGJ1-2014）3. 《钢筋机械连接技术规程》（JGJ107-2016）4. 《水泥基灌浆材料应用技术规范》（GB/T50448-2015）5. 相关工程图纸和设计要求二、工程概况本项目为装配整体式混凝土剪力墙结构，采用钢筋套筒灌浆连接技术进行构件连接。
施工区域包括墙板、柱、梁等预制构件与主体结构的连接部位。
三、施工目标1. 确保灌浆连接质量，达到设计要求。
2. 提高施工效率，缩短施工周期。
3. 确保施工安全，预防事故发生。
四、施工准备1. 材料准备：- 灌浆套筒：应符合相关标准，并经过检验合格。
- 灌浆料：应符合相关标准，并经过检验合格。
- 其他材料：如灌浆泵、搅拌机、水桶、抹子等。
2. 机具准备：- 灌浆泵：用于灌浆作业。
- 搅拌机：用于灌浆料搅拌。
- 水桶、抹子等：用于辅助灌浆作业。
3. 人员准备：- 施工队伍：由具有相关经验和技能的施工人员组成。
- 管理人员：负责施工组织、监督和质量控制。
五、施工工艺1. 灌浆套筒安装：- 根据设计要求，将灌浆套筒安装在预制构件上，确保位置准确、牢固。
- 安装完成后，进行灌浆套筒的检验，确保无损坏、变形等。
2. 灌浆料准备：- 按照灌浆料配比，将灌浆料与水搅拌均匀，确保灌浆料具有良好的流动性、早强、高强、微膨胀等性能。
3. 灌浆作业：- 清理灌浆孔道，确保孔道畅通。
- 将灌浆料注入灌浆套筒内，直至灌浆料溢出。
- 灌浆完成后，及时清理溢出的灌浆料。
4. 养护：- 灌浆完成后，对灌浆部位进行养护，确保灌浆料强度达到设计要求。
六、质量控制1. 灌浆套筒质量：确保灌浆套筒无损坏、变形等。
2. 灌浆料质量：确保灌浆料符合相关标准，具有良好的流动性、早强、高强、微膨胀等性能。
3. 灌浆作业质量：确保灌浆密实、无漏浆现象。
4. 养护质量：确保灌浆料强度达到设计要求。
套筒灌浆施工方案
套筒灌浆施工方案1. 简介套筒灌浆是一种常见的建筑工程施工技术，主要用于加固地基和地下结构。
套筒灌浆施工方案是为了确保施工过程的安全性、可靠性和高效性而制定的一系列工作计划和操作步骤。
本文档将详细介绍套筒灌浆施工方案的相关内容。
2. 施工材料准备在开始套筒灌浆施工前，需要准备以下施工材料：•水泥：确保使用优质的水泥材料，符合相关标准要求；•砂浆：根据实际需要选择适合的砂浆类型；•混凝土搅拌机：用于搅拌水泥和砂浆；•水源：保证施工过程中有足够的水源供应；•管道和喷涂设备：用于输送和喷涂灌浆材料。
3. 施工步骤3.1 地基准备在进行套筒灌浆施工前，需要对地基进行一系列准备工作，包括清理、修整和清洁等。
确保地基表面干燥、无油污和碎屑等杂物。
3.2 套筒安装将预制好的套筒嵌入到地基中，并保证套筒的稳定性和垂直度。
在套筒与地基之间形成一定的间隙，以便后续灌浆材料的注入。
3.3 灌浆材料准备和注入按照施工要求，准备好水泥、砂浆等灌浆材料，并使用混凝土搅拌机进行充分搅拌。
确保灌浆材料的均匀性和流动性。
将灌浆材料通过管道和喷涂设备输送和注入到套筒和地基之间的间隙中，直至填充完全。
3.4 灌浆后处理在灌浆施工完成后，需要对灌浆后的地基进行一系列的后处理工作，包括保湿、养护和清理等。
保证灌浆材料充分凝固、硬化和固定。
4. 安全注意事项在套筒灌浆施工过程中，要注意以下安全事项：1.确保施工现场的安全，设置明显的安全警示标志。
2.操作人员必须经过专业培训并具备相关的工作经验。
3.使用合适的个人防护装备，包括安全帽、防护眼镜、口罩等。
4.充分了解施工区域的地质情况，并做好相应的预防措施。
5.注意灌浆材料的质量和流动性，确保施工过程的可控性和稳定性。
5. 施工质量检验与验收在套筒灌浆施工完成后，需要进行施工质量检验和验收。
主要包括以下内容：1.检查套筒的安装质量和稳定性。
2.检测灌浆材料的强度和密实度。
3.检查施工现场的清洁度和安全性。
PC构件套筒灌浆连接专项施工方案
PC构件套筒灌浆连接专项施工方案PC构件套筒灌浆连接是指在预制混凝土(PC)构件之间设置套筒，并通过灌浆材料对套筒进行灌浆，使构件之间形成可靠的连接。
PC构件套筒灌浆连接具有施工简单、连接牢固等优点，广泛应用于桥梁、地下工程等领域。
下面将介绍PC构件套筒灌浆连接的专项施工方案。
一、前期准备工作1.预先制定施工方案，确定施工步骤、施工工艺和施工要求。
2.做好施工计划，确定施工时间和人员安排。
3.准备好施工所需材料和设备，包括PC构件、套筒、灌浆材料、搅拌设备、注浆泵等。
二、施工步骤1.安装套筒：将预制好的套筒按照设计要求安装在PC构件两端的接口处，确保套筒与构件接口紧密贴合。
套筒应水平安装，且两端的接口应与PC构件的接口相吻合。
2.准备灌浆材料：根据设计要求，选择适宜的灌浆材料，如混凝土、聚合物灌浆材料等。
根据施工现场的条件和要求，确保灌浆材料的质量和施工效果。
3.搅拌灌浆材料：将灌浆材料按照一定比例加水搅拌均匀，确保灌浆材料的流动性和均匀性。
搅拌设备应选用适当的容量和搅拌方式，确保灌浆材料的质量和稳定性。
4.注浆灌浆材料：将搅拌好的灌浆材料倒入注浆泵中，通过注浆泵将灌浆材料注入套筒中。
注浆泵应选用适当的流量和压力，确保灌浆材料充分填充套筒，且灌浆材料的流动性和均匀性。
5.灌浆养护：在灌浆完成后，对灌浆材料进行养护，确保灌浆材料的固化和强度发展。
养护时间和养护方法应根据灌浆材料的性质和施工条件进行合理安排，以保证灌浆材料的质量和使用性能。
三、施工注意事项1.施工人员应具备相关的专业知识和经验，严格按照施工方案和要求进行操作，确保施工质量和安全。
2.套筒的安装要准确无误，确保套筒与PC构件的接口平整、牢固，并保持套筒的纵向和横向位置准确。
3.灌浆材料的选择和准备要符合设计要求和施工现场的要求，保证灌浆材料的质量和稳定性。
4.注浆过程中要确保注浆材料充分填充套筒，避免空隙和气泡的产生，确保连接的牢固性和密封性。
套筒灌浆施工方案
灌浆材料应具有较高的抗压强度， 以确保其能够承受较大的压力。
灌浆材料的配合比
根据工程需要和灌浆材料的特 性，确定合理的配合比，以确 保灌浆材料的性能符合要求。
配合比应考虑到灌浆材料的比 例、添加剂的种类和用量等因 素，以确保灌浆材料的性能稳 定可靠。
在施工过程中，应定期对灌浆 材料的配合比进行检查和调整， 以确保其性能符合要求。
案例一：某桥梁工程的套筒灌浆施工
总பைடு நூலகம்词
复杂环境、高精度要求
详细描述
某桥梁工程位于河流交汇处，地质环境复杂，需要采用套筒灌浆施工来提高桥梁墩台的稳定性。施工过程中，采 用高精度测量和定位技术，确保套筒的位置和垂直度符合设计要求。同时，考虑到周围环境的敏感性，采取了严 格的噪音和振动控制措施，减少对周围生态的影响。
灌浆管埋设
根据设计要求，将灌浆管埋设在需要灌浆 的部位。
养护
灌浆完成后，需对套筒进行养护，保证其 强度和稳定性。
灌浆
将搅拌好的浆液通过压力泵灌入套筒内， 灌浆过程中需控制压力和流量，确保浆液 均匀填充。
03
套筒灌浆施工材料
灌浆材料的选择
01
02
03
高强度
选择高强度灌浆材料，以 满足套筒灌浆的强度要求。
02
制定详细的施工计划和 流程，明确施工任务、 时间、人员和设备等安 排。
03
对施工材料进行检查， 确保材料质量符合设计 要求，严禁使用不合格 材料。
04
对施工设备进行检查和 维护，确保设备性能良 好，能够满足施工需要。
施工中的质量控制
01
02
03
04
施工过程中应严格遵守技术规 范和操作规程，确保施工质量
套筒灌浆专项施工方案
一、工程概况本工程为某住宅小区的装配整体式混凝土剪力墙结构，采用钢筋套筒灌浆连接技术。
为确保工程质量，特制定本专项施工方案。
二、施工准备1. 主要材料：- 灌浆料：符合国家标准的人邦套筒灌浆料。
- 水：符合国家标准的清水。
- 其他材料：电子计量称、塑料杯、塑料桶、手持式砂浆搅拌器、灌浆机、堵孔塞、水桶等。
2. 主要机具：- 电子计量称（量程10kg）。
- 带刻度的2L塑料杯。
- 容积200-300L的塑料桶。
- 手持式砂浆搅拌器（可调速）。
- 灌浆机。
- 堵孔塞（足量）。
- 水桶若干。
3. 施工人员：- 灌浆施工人员：经培训考核合格的灌浆施工人员。
- 技术负责人：负责施工方案的编制、审核和实施。
三、施工工艺1. 施工顺序：- 墙板安装：通过座浆方式在墙板底部形成封闭的槽形空间，确保墙板与座浆粘结处不漏浆。
- 灌浆：待座浆龄期达到1天后，进行灌浆作业。
- 拆除临时支撑：灌浆料达到一定强度后，拆除临时支撑。
2. 灌浆工艺：- 灌浆前，清理灌浆孔，清除孔中浮灰、杂物等，保证孔道通畅。
- 灌浆前24小时，将灌浆孔道和剪力墙与楼面连接处充分浇水。
- 按照灌浆料配比（灌浆料：水100:13.5）进行灌浆。
- 灌浆过程中，观察灌浆压力和灌浆量，确保灌浆密实。
四、质量保证措施1. 材料质量：- 对灌浆料、套筒、分仓材料、封堵材料和坐浆料等材料进行报审，监理单位审核通过后方可使用。
- 核验进场灌浆料、套筒相匹配备案情况，不相匹配的，不得使用。
2. 施工质量：- 灌浆施工人员须进行灌浆操作培训，经考核合格后方可上岗。
- 施工过程中，严格按照施工工艺进行施工，确保灌浆密实。
- 定期对灌浆质量进行检查，发现问题及时处理。
五、安全措施1. 人员安全：- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
- 高处作业时，必须系好安全带。
2. 设备安全：- 确保设备正常运行，定期进行维护保养。
- 施工现场设置警示标志，防止意外事故发生。
