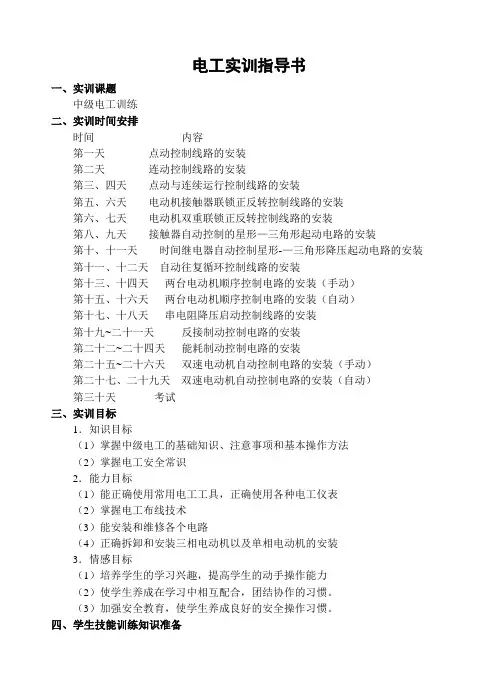

电工实训指导书

电工实训指导书

目录

项目一电工安全教育及电气识图 (1)

项目二羊眼圈得制作及导线得连接 (5)

项目三户外登杆训练………………………８

项目四ＲＷ４型户外高压跌落式熔断器安装及操作………８

项目五双联开关得接线……………………………………１１

项目六单项电度表得接线………………………………… 1２

项目七电流互感器及电压互感器得接线………………… 1４

项目八点动自锁控制线路 (21)

项目九接触器互锁正、反转控制电路 (22)

项目十复合连锁得正、反转控制线路……………………２3

项目十一手动Y—△降压启动 (24)

项目十二自动Ｙ—△降压启动 (26)

项目十三自动往返控制线路 (28)

项目十四双速异步电动机得控制线路 (29)

项目十五能耗制动控制线路 (31)

项目十六工厂供电得基本线路 (33)

项目十七 QT2３A单臂电桥得使用 (34)

项目十八串联型稳压电路接线 (35)

项目十九实训考核

项目一电工安全教育及电气识图

目得要求:熟练掌握电工安全操作得各项规定,了解电工生产岗位责任制，学会文明生产。

1.1电工安全操作规程(共20条)

1、工作前必须检查工具、测量仪表与防护用具就是否完好。

2、任何电气设备未经验明无电时，一律视为有电不许用手触摸.

3、不允许运行中拆卸修理电气设备，检修时必须停车，切断电源，并验明无电

后方可取下熔体。

4、在总配电盘及母线上进行工作时,在验明无电后应接上临时接地线,装拆接地

线必须由值班电工进行.

5、临时工作中，断线后或每班开始工作前都必须重新检查电源确已断开,并验明

无电。

6、由专门检修人员修理电气设备时，值班电工要负责登记,完工后要做好交代,

共同检查然后方可送电.

7、必须在低压配电设备上进行带电工作时，要经领导批准，要有专人监护。

8、工作时要戴安全帽、穿长袖衣服、戴绝缘手套、穿绝缘靴、使用绝缘得工具，

并站在绝缘物上操作,邻相带电部分与接地金属部分应用绝缘板隔开，带电作业时严禁使用钢尺等金属工具工作。

9、禁止带负荷操作动力配电箱中得刀开关.

10、电气设备金属外壳必须接地或者接零，接地线要符合标准，不准断开带电

设备外壳得接地线.

11、拆除电气设备或线路后对可能继续供电得线必须立即用绝缘胶布包好。

12、安装灯头时开关必须接在相线上，灯头螺纹端必须接在零线上。

13、对临时安装得电气设备必须将金属外壳接地,严禁将电动工具得外壳接地

线与工作零线接在一起插入插座，必须使用两线带地或三线插座时，可以将外壳接地线单独接到干线得零线上，以防接触不良引起外壳带电.

14、动力配电盘、配电箱、开关、变压器等各种电气设备附近不准堆放各种易

燃、易爆、潮湿与影响其它操作得物件.

15、熔断器得容量要与设备与线路安装容量相适应。

16、使用梯子时，梯子与地之间得角度以６０°为易，在水泥地面使用梯子时

要有防滑措施.

17、使用喷灯时,油量不得超过容器容积得3／4，打气要适当，不得使用漏油、

漏气得喷灯，不准在易燃、易爆物品得附近将喷灯点燃。

18、使用一类电动工具时要戴绝缘手套并站在绝缘垫上。

19、用橡胶软电缆接移动设备时专供保护接零得芯线中不允许有工作电流通过。

20、当电器设备发生火灾时要立刻切断电源，然后使用1２11二氧化碳、干粉、

四氯化碳等灭火器来灭火，不得采用泡沫灭火器灭火。用水枪带电灭火时易采用喷雾水枪且枪嘴应接地并保持足够得安全距离。

1.2触电得规律

⑴两类触电事故

a 电击人体得外表面没有明显得伤痕

b 电伤人体外部、热效应、化学效应、机械效应

⑵三种触电方式

a 单相触电

ｂ两相触电

ｃ跨步电压触电在跨步电压作用下,电流从高电位得脚流到低电位得脚,形成触电

1、3 电流对人体得作用

①感知电流:引起人体触电得最小电流。

②摆脱电流根据人体电阻不同而不同.

③致命电流 30～５０mA（室颤电流)电流达到１０0mA时.

１、4 人体触电形式

①电流得性质

②电流得途径电流因素１、5(左手~前胸）１、3(右手～前胸) ０、7(两

手之间) 0、1（两脚之间或就是手脚之间）

③人体电阻根据个人得身体状况不同而定.

④人体状态除皮肤薄厚外，皮肤潮湿、多汗、有损伤等。

⑤环境因素空气中带有导电性粉尘、潮湿等。

１、5 触电得规律

①季节性明显(6—－9月）。

②低压设备触电事故多，对于专业电工高压触电事故多。

③携带移动式设备触电事故多.

④不同年龄段得人触电事故不同。

⑤不同地域得人触电事故不同。

１、6 触电急救

①立即切断电源(即触电者脱离电源)抢救要在保证自己安全得前提下。

②紧急救护

a 人工呼吸,口对口吹气法，吹气频率大约1２—16次／分钟.

ｂ胸外按压每次按压时胸得下压量为３~5㎝，按压频率为80／分钟。

C 口对口吹气与胸外按压同时进行,双人进行时：吹气与按压得比例为2 :5，

单人进行时吹气与按压得比例为1:5。

③在进行急救时要呼叫医护人员，在进行急救时要坚持到医护人员到或就是被救人一苏醒,否则不可以放弃急救。(只有医护人员有权利宣布被救人死亡）1、7 电气识图

１、电气图得概念：电气图又称为电路图，电路图得种类较多。常用得有电气原理图、安装接线图、展开接线图、平面布置图、剖面图、局部放大图等。

2、读图得基本要求:

①图形符号与文字符号要熟记会用。

②掌握各类电气图得绘制特点.

③把电气图与土建图、管路图等对应起来读图。

④了解涉及电气图得有关标准与规程。

３、读图得一般步骤

①详瞧图纸说明.

②阅读概略图与框图。

③电气原理图与接线布置图对照起来读.

1.8接地与接零

1、保护接地（IT系统）：将电气设备得金属外壳或构架与接地装置良好连接。

2、保护接零（TT系统):将电气设备得金属外壳与电网得零线相联.

3、TＮ系统:所有设备外露可导电部分均接公共保护线或公共保护中性线(PＥN）。

① TＮ—C（三相四线制) ②ＴN—S（三相五线制）

③ TＮ—C-S（部分地零共用,部分地零分开)

4、安全电压42V（用于特殊场合）、36V(常用)２4Ｖ(手提照明)12V(金属构架)6

Ｖ（水下作业）

项目二羊眼圈得制作及导线得连接

1．实训目得

学会使用电工工具;

学习做羊眼圈及７芯导线连接得基本操作

2．实训设备

电工刀、手套、钢丝钳、剥线钳、尖嘴钳、试点笔、螺丝刀（十字，一字各一把）3．实训步骤

做羊眼圈操作步骤：

（1）按图2、2(a）（b）所示,用剥线钳剥去电线一端得绝缘层，在距绝缘层1～

2mm处将裸线弯成4５°角。

（2）见图２、2（c）（ｄ)所示,顺时针方向弯成封闭得圆，去处多余部分。

7股铝芯及分支导线得连接操作步骤:

（1）7股芯线直线连接方法

①用电工刀削去铝芯导线对接端绝缘层，将两芯线线头全长得三分之一根部绞紧，把余下得线头分散成伞骨状，把线头隔股对叉，捏平两端芯线。

②先把一端得7股芯线按2、2、3股分成三组，接着把２股芯线扳起并垂直与芯线，按顺时针方向并绕２圈，再扳成与芯线成直角。

③紧贴前一组已弯成直角芯线得根部,把另外2股芯线扳起时,再按上一步骤继续紧绕，把剩下得3股芯线并绕三圈，剪去多余得芯线端,钳平切口毛刺。导线另一端接法相同.

（2）平绕法得连接

①将两芯线线头全长得三分之一根部绞紧,把余下得线头分散成伞骨状.

②把伞骨状得线头隔股对叉，不要捏平,而使其以接近90°得直角扳起,一股紧贴着一股紧绕3~４圈,剪去多余得芯线端，钳平切口毛刺.

（3）7股芯线得T字形分支连接方法：

①把分支芯线线头得1/8处根部绞紧，将余下部分分成３、4股两组，再把螺丝刀插入干线芯部分成两组。

②把支线得4股插入干线，并绕3～４圈，另一组按反方向亦并绕3~4圈，剪去两端多余部分。

（4）对导线裸露部分用绝缘胶布包缠。

①在芯线绝缘层离芯线裸露约两根带宽出开始包缠,然后进入裸露芯线部分缠绕，包至另一端时,也需要同样包入完整得绝缘层处两根带宽距离。

②缠绕末端后，用绝缘带自身套结扎紧。

4．实训报告

（5）总结做羊眼圈及7芯导线连接得方法与体会。羊眼圈得制作与导线连接取一根导线，将导线得绝缘层剥掉大约3㎝长,在剥掉绝缘皮得导线根部向上约2㎜处向外折大约成4５°角，再用尖嘴钳慢慢得向相反得方向折成一个圆圈，圆圈得直径大小一般有５㎜与8㎜,其余可根据具体情况而定。

2、 2 导线得连接

１、对导线连接有什么基本要求.

⑴接触紧密，接头电阻不应大于同长度、同截面积导线得电阻。

⑵接头得机械强度不应小于导线机械强度得80%。

⑶接头处应耐腐蚀，防止手外界气体得侵蚀.

⑷接头处得绝缘强度与改导线得绝缘强度应相同。

2、铜芯导线得连接。

根据铜芯导线股数得不同，有一下几种连接方法：

⑴单股铜芯导线得直接连接

连接时，先将两导线芯线成×形相交,互相较合２～3圈后板扳直两线头，再将两线头在另一芯线上紧贴并缠绕６圈,用尖嘴钳切下余下得芯线，并钳平线芯末端。或就是在缠绕到剩下2~３㎜时，用尖嘴钳得钳口轻轻得在导线上切一个小口，继续缠绕在刚切得小口缠绕上以后用钳嘴夹住线头来回折，先头就回绕在芯线上,避免芯线翘起.

⑵单股铜芯导线得T型分支连接

将支路得芯线得线头与干线芯线十字相交，在支路芯线跟部留出５㎜，然后按顺时针方向缠绕支路芯线,缠绕6~8圈后,用尖嘴钳切去剩下得芯线，并钳平芯线得末端。如果了；如果连接导线面积较大，两芯线十字交叉后直接在干线上紧

密缠绕8圈即可。

⑶ 7股铜芯导线得直接连接

先将剥去绝缘层得芯线头散开并拉直，再把靠近绝缘层１／3线段得芯线绞紧,然后把剩余得2／3芯线头分散成伞状，并将每跟芯线拉直.把两个伞状芯线线头隔跟交叉，并拉平两断芯线按2、２、3根分成三组,把第一组两跟短线扳起,垂直于芯线，并按顺时针方向缠绕2圈,将于下得芯线向右扳直。再把第二组得2根芯线扳直，也按顺时针方向紧紧压着2根扳直得芯线缠绕2圈并将于下得芯线向右扳直。再把第三组得三根芯线扳直，按顺时针方向紧紧压着前４根扳直得芯线向右缠绕３圈，切去每组多余得芯线，钳平线端。用同样得方法缠绕另一边。

⑷７股铜芯导线得Ｔ字分支连接

将分支芯线散开并拉直,再把紧靠绝缘层1/8线段得芯线绞紧,把剩余7/8得芯线分成两组，一组4根,另一组3根，排齐.用旋凿得方法把干线得芯线撬开分为两组，再把支线中４根芯线得一组插入干线得芯线中间,而把３根芯线得一组放在干线得前面把3根芯线得一组在干线芯线得右边按顺时针方向紧紧缠绕３～4圈,并钳平线端。把4根芯线得一组在干线芯线得左边按逆时针方向缠绕4～5圈,钳平线端。

项目三户外登杆训练

1、准备工作：

脚扣、安全带(22５０N拉力、尼龙材质，每半年进行一次拉力试验,存放在干燥地方，不准存放在潮湿有油污得地方.安全带系在腰部以下跨部附近为了工作方便。一般分为背带式与腰带式。）、安全帽(防止头碰到横单上或电线上也防止上面掉落得重物砸在头上）、手套、工具袋、提物麻绳等.

2、登杆步骤:

①在胯部系好安全带，戴好安全帽，系好工具袋,将提物麻绳得一端系在安全带得一侧,带好脚扣。

②登杆时步伐不要太大,一般伸左脚时出右手抱住电杆，伸右脚就是出左手抱住电杆,上得时候腿要登直防止脚扣踩得不牢而滑落，登杆得时候身体要与杆保持一定得距离，以方便脚扣向上移动。

③当登到指定高度时,将脚扣锁住，尽量让两脚水平,系好安全带。

④通过提物麻绳将要用得东西提上去，大得东西先放到安全带上再操作。

⑤操作完后先将脚扣锁在上面得脚向下移动然后在移动另一只脚直到下到地

面,下得过程中禁止向下滑。

项目四RW4型户外高压跌落式熔断器安装及操作

一、使用条件与作用

户外型跌落式熔断器得型号标志为RW.R表示熔断器、Ｗ表示户外型。适用于周围空间没有导电尘埃与腐蚀气体等、没有易燃易爆危险及剧烈振动得户外场所，及可作6—10ＫV交流电力线路与电力变压器得短路保护，有可在一定条件下,直接用绝缘钩棒来操作其熔管得开合，以断开接通小容量得空载变压器、空载线路与小负荷电流,其操作要求与高压隔离开关相同。

二、基本结构与灭弧原理

这种跌落式熔断器在正常运行时，就是串联在线路上得。熔管下部动触头借熔丝张力拉紧后，推入上静触头内锁紧成闭合位置。

图4-1 ＲW型跌落式熔断器外形、尺寸、型号

当线路发生故障时,故障电流就是熔丝迅速熔断,形成电弧。消弧管因电弧得灼热得作用,分解出大量气体就是管内形成很大得压力，并沿管道形成强烈得纵向吹弧（纵吹），使电弧迅速拉长而熄灭.熔丝熔断后，熔管下部触头失去张力而下翻，使锁紧机构释放熔管，在触头弹力及熔管自重作用下，回转跌落，形成明显可见得断开间隙.

三、安装跌落式熔断器得注意事项

1．安装应当牢固，接触应当紧密、良好；

2．各相熔断器应在同一水平线上;相邻熔断器之间得间距不应小于0.7 m（用于室内时不应小于０。６m），对地面高度不应小于4.5m(用于室内时不应小于3m);装在被保护设备上方时，与被保护设备外廓得水平距离不应小于０.5m。

3。熔管上端向外倾斜20—30角，以便熔断时能向下翻落;

4.熔管长度适当,合闸后动触头应被鸭嘴帽扣住2/3以上，以防止误掉闸；熔管不能过长，以免顶住鸭嘴帽，致使熔断时不能翻落;

5．熔丝得可熔断部分应位于熔管中心并偏上一些，熔丝额定电流不得大于熔管得额定电流。

四、跌落式熔断器得操作

跌落式熔断器就是分相操作得.操作第二相时回会产生比较强烈得电弧.因此，跌落式熔断器正确得操作顺序就是拉闸时先拉开中相，再拉开下风侧边相,最后拉开上风侧边相;合闸时先合上上风侧边相，再合上下风侧边相,最后合上中相。

一般情况下不允许带负荷操作跌落式熔断器只允许其操作空载设备。但在农网10kＶ配电线路分支线与额定容量小于2０0kVA得配电变压器允许下列带负荷操作：

（1)操作时由两人进行（一人监护，一人操作),但必须戴经试验合格得绝缘手套,穿绝缘靴、戴护目眼镜，使用电压等级相匹配得合格绝缘棒操作,在雷电交加或者大雨得气候下禁止操作。

(2）在拉闸操作时，一般规定为先拉断中间相,再拉背风得边相，最后拉断迎风得边相。这就是因为配电变压器由三相运行改为两相运行,拉断中间相时所产生得电弧火花最小,不致造成相间短路。其次就是拉断背风边相,因为中间相已被拉开,背风边相与迎风边相得距离增加了一倍,即使有过电压产生,造成相间短路得可能性也很小。最后拉断迎风边相时，仅有配电变对地得电容电流，产生得电火花则已很轻微.

(3）合闸得时候先合迎风边相，再合背风边相，这就是因为中间相未合上,相间距离较大，即使产生较大得电弧造成相间短路得可能性也亦很小。最后合上中间相，仅使配电变两相运行变为三相运行，其产生得电火花很小,不会出现异常问题. (4）操作熔断器就是一项频繁得项目,注意不到便会造成触头烧伤产生毛刺引起接触不良，使触头过热,弹簧退火，促使触头接触更为不良，如此形成恶性循环，所以,拉、合熔断器时不要用力过猛,合好后,要仔细检查鸭嘴舌能紧紧扣住舌头长度三分之二以上,可用拉闸杆钩住上鸭嘴向下压几下,再轻轻试拉，检查就是否合好.合闸时未能到位或未合牢靠,熔断器上静触头压力不足,极易造成触头烧伤或者熔管误动而自行跌落。

五、高压熔断器得维修

(1) 熔断器具额定电流与熔断体及负荷电流值就是否匹配合适,若配合不当必须进行调整。

（２)熔断器得每次操作须仔细认真，不可粗心大意,特别就是合闸操作,必须使动、静触头接触良好.

（3）要尽量避免跌落式熔断器连续多次断开额定遮断容量，对熔管内壁为钢纸管得熔断器,连续开额定遮断容量不应超过三次。

（4)熔管内必须使用正规厂家生产得标准熔体，禁止用铜丝铝丝代替熔断体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用.

(５)对新安装或更换得熔断器,要严格验收工序,必须满足规程质量要求。（6）熔断体熔断后应更换新得同规格熔体，不可将熔断后得熔体联结起来再装入熔管继续使用.

(7)应定期对熔断器进行巡视，每月不少于一次夜间巡视,查瞧有无放电火花与接触不良现象,不放电，会伴有嘶嘶得响声，要尽早安排处理。

①静、动触头拉触就是否吻合,紧密完好，有否烧伤痕迹。

②熔断器转动部位就是否灵活,有否锈蚀、转动不灵等异常,零部件就是否损坏、弹簧有否锈蚀。

③熔断体本身有否受到损伤,经长期通电后无发热长过多变得松驰无力。

④熔管经日晒雨淋后有否损伤变形、长度有否缩短。

⑤绝缘子有否损伤,裂纹或放电痕迹，拆开上、下引线后,用25０0V摇表测试绝缘电阻应大于300KΩ。

⑥检查熔断器上下连接引线有无松动、放电、过热现象.

项目五双联开关得接线

1、准备工作

准备两个单刀双掷按钮开关，熔断器两个、灯泡及底座各一个、剥线钳、尖嘴钳、螺丝刀、导线若干。

2、接线原理

按下图所示得电路连接实物

３、接线得步骤及注意事项

⑴注意熔断器得接线头,分清进线端与出线端。

⑵从熔断器出来得线火线接开关K1得公共端。

⑶ K1得其余两个接线端分别接交叉接Ｋ2得两边得两个接线端。

⑷Ｋ２中间得接线端接灯泡，从灯泡出来得线接另一个熔断器出来得线。

⑸接线时要注意火线必须接开关，接线时不要漏铜过长与夹皮。

⑹接线完毕后先自己用万用表检查,然后有老师检查完毕后方可在老师得监督下通电试验。

⑺通电后同时按下两个按钮时灯泡就是不会亮得，只有一个开关按下去另一个开关没按下去时灯才会亮，此时两个开关按下任何一个开关得按钮时灯都会熄灭。

项目六单相电度表得接线

1、实训目得

①了解单相电度表得性能及工作原理。

②对单相电度表进行熟练得连接.

2、实训器材

单相电度表一个（型号为00862—4型单相电能表５０Hｚ、220V、5(20)A、720r/KＷ·h）、熔断器两个、刀闸开关一个、灯座及灯泡、插座一个、剥线钳及螺丝刀各一个、导线若干。

3、实训原理

利用电度表在通入交流电后,电压元件与电流元件得两种交变磁通穿过铝盘时，在铝盘内感应产生涡流,涡流使电磁铁得磁通相互作用，产生一个转动力矩,使铝盘转动,永久磁铁得作用就是产生与转动力矩相反得制动力矩，在一定转动力

矩下，可使铝盘以恒定得速度旋转，铝盘得转动将通过蜗杆传送到齿轮上，使齿轮得计数机构开始计数。

电度表得接线图如下：

接线完毕后,检查电路无误后，接通电源,闭合闸刀开关,观察电表铝盘得旋转速度，然后接大功率得用电器瞧铝盘得旋转速度.由此可知，电度表就是根据功率得大小来衡量用电量多少得.

4、接线时得注意事项

⑴在电镀表接线时,四个接线端子,必须1、３接进线，２、４接出线,绝对不能接反.

⑵火线必须经过开关,不能直接接在电器上.

⑶插座得接线必须遵守左零右火得原则。

⑷在接线得过程中严禁出现虚接与漏铜现象。

⑸接线时要讲究工艺性，必须作到线路横平竖直,控制线路不能架空也不能有交叉现象，主电路可以架空但不能交叉。

⑹电度表要垂直安装,距地面1。8m以上.

５、电度表简介

电度表又称瓦时计,它就是计量电能得仪表。按用途分为有功瓦时计与无功瓦时计两种，它们分别计量有功功率与无功功率，按结构分单相与三相两种。

⑴电度表得结构

电度表有两部分组成:一部分就是固定得电磁铁,另一部分就是活动得铝盘，它就是由驱动元件、转动元件、制动元件、计数机构与接线盒等组成。

①驱动元件：驱动元件有两个电磁元件即电流元件与电压元件，转盘下面就是电流元件，它由导线及绕在上面得电流线圈组成。电流线圈匝数少，导线截面

积大,它与电器串联.转盘上面得部分就是电压元件，它有铁芯及绕在上面得电压线圈组成，电压线圈线较细，匝数较多,它与照明线路得用电器并联.

②转动元件:转动元件就是铝制转盘及转轴组成得。

③制动元件:制动元件就是一块永久磁铁，在转盘转动时产生制动力矩，使转盘转动得转速与用电器得功率大小成正比。

④计数机构:计数机构就是由蜗轮杆、齿轮机构组成。

⑤支座：支座用于支撑驱动元件、制动元件与计数机构等部件。

⑥接线盒:接线盒用于连接电度表得内外线路。

5、电度表得安装及使用要求

①电度表应按设计装配图规定得位置进行安装,应注意不能安装在高温、潮湿多尘及有腐蚀气体得地方.

②电度表应安装在不易受震动得墙上或开关板上，墙面上得安装位置以不底于１.８m为宜，这样不仅安全，而且便于检查与“抄表”

③电度表得接线中间不应有接头，接线时接线盒内得螺钉应全部拧紧，不能松动以免接触不良，引起接触不良，引起接头发热或烧坏,配线应整齐美观,不应有交叉。

④为了保证电度表工作得准确性,必须严格垂直安装，如有倾斜,会发生计数不准回停走等故障。

⑤电度表在额定电压下，当电流线圈无电流通过时，铝盘得转动超过1转，功率消耗不超过1、５W，根据实践，一般５Ａ得电度表每月消耗电能1KW·ｈ左右，所以每月电度表要补贴总电度表1KＷ·h电.

⑥电度表安装好后，有功率消耗时,电度表得铝盘应从左向右转动。若铝盘从右向左转动，说明接线错误，应把进线与出线调换一下。

⑦电度表得选用必须与用电器得总瓦数相适应，在220V电压得情况下，根据公式:Ｐ＝UI

一般来说,对于一定规格得电度表所安装用电器得总功率就是最大功率得1／５～1/4最为适宜。

⑧电度表在使用时,电路不允许短路及用电器超过额定值得1２５％，注意电度表不要受撞击。

⑨电度表不允许装在1０%额定负载下得电路中使用。

⑩在计算电能时如果在电流表得上方接有电流互感器时，应乘以电流互感器

得变比才就是实际使用得电能。

项目七电流互感器及电压互感器得接线

1、实训目得：

⑴了解电流互感器与电压互感器得结构、特点及工作原理。

⑵熟练得对电流互感器与电压互感器进行接线。

2、实训器材：

电流互感器3个(型号为LＱG—1、5、电流比1０0／5、准确级次０、５级、额定负荷0、4欧姆、耐压34伏)接线端子及导线若干。

3、实训内容

⑴电流互感器得作用

电流互感器与电压互感器统称为互感器,它们就是一种特殊得变压器，在变电系统中具有很重要得作用.

①变换作用;把高压与大电流变换为低压电压与小电流，便与连接测量仪表与继电器。

②隔离作用:使仪表与继电器等二次设备与主电路绝缘。

③扩大仪表、继电器等二次设备应用得电流范围，使仪表、继电器等二次设备得规格统一，利于批量生产.

⑵电流互感器得结构

电流互感器得类型很多,如按一次绕组得匝数分类,可分为单匝式与多匝式。按用途可分为测量用与保护用.按绝缘介质分为油侵式与干式。

⑶电流互感器得变比

电流互感器得一次电流Ｉ1与二次电流I2之间得比值为变流比即

I1= （N２/N1)Ｉ2≈KiI２

式中Ki—--－电流互感器得变流比

变流比通常为额定一次电流与二次电流之比，即Ki=IN1/I Ｎ2

４、不同类型电流互感器得共同点

⑴电流互感器得一次绕组匝数少，二次绕组匝数多，如芯柱式得互感器一次绕组为一穿过铁心得直导体，母线式与套管式互感器本身没有一次绕组，使用时穿过母线式套管中得导体作为一次绕组.

⑵一次绕组得导体粗,二次绕组得导体细,二次绕组得额定电流一般为５A（有时为1A）

⑶工作时,一次绕组串联在电路中,二次绕组串联在仪表、继电器得电流线路回路中，二次回路阻抗很小，二次回路接近于短路状态。

５、电流互感器得接线方法

电流互感器在三相电路中常用得四种接线方法

⑴一相式接线,如图所示

这种接线在二次侧电流线圈中通得电流，反映一次电路对应相得电流,这种接线通常用于负荷平衡得三相电路,供测量电流与接过负荷保护装置。

⑵二相电流与接线（两相V型接线,不完全Y型)如图所示

这种接线也叫两相不完全星形接线,电流互感器通常用于A、Ｃ相上。流过二次侧电流线圈得电流，反映一次侧电路对应相得电流，而流过公共电流线圈得电流为ｉa + ｉc＝－ib,它反映了一次电路B相得电流,这种接线广泛用于6～１0ＫV高压线路中测量三相电能、电流与过负荷保护作用。

⑶两相电流差接线，接线图如下

这种接线也长常把电流互感器接于A、Ｃ相上，在三相短路对称时，流过一次侧电流线圈得电流为ｉ=ia－ic其值为相电流得１、732倍,这种接线在不同得短路故障下，反映到二次侧电流线圈得电流各自不同,因此,对不同得短路故障具有不同得灵敏度，这种接线主要用于6~10KＶ高压电路中得过电流保护.

⑷三相星形接法,如图所示

这种接线流过二次侧电流线圈得电流分别对应主电路得三相电流，它广泛用于负载不平衡得三相四线制系统与三相三线制系统中,用作电能、电流得测量及电流保护。

6、电流互感器使用注意事项几处理方法

⑴电流互感器在工作时,二次侧不能开路，如果开路,二次侧会出现危险得高压，危险设备及人身安全，而且铁心会由于二次开路磁通剧增而过热，并产生剩磁,使得互感器准确度降低，因此,电流互感器接线要牢固,而且二次回路中允许接入开关与熔断器.

在实际操作中,往往发现电流互感器二次侧开路后，并没有发生任何异常现象,这主要就是因为一次电路中没有负载电流或负载很轻，铁心没有磁饱合得缘故。

在带电维修与更换二次仪表、继电器时，必须先将电流互感器短路,才能拆

卸二次元件，运行时，如果发现互感器二次开路，应及时将一次电流减小或将至零，将所带得机电保护装置停用,并采用绝缘工具进行处理。

⑵电流互感器得二次侧必须有一端接地，以防止一、二次绕组间绝缘击穿时,一次侧得高压窜入二次侧，危及人生安全与测量仪表、继电器等设备安全，电流互感器在运行中，二次绕组应与铁心同时接地。

⑶电流互感器在接线时，必须注意端子极性,防止接错线，例如:在两相电流与接线中，如果电流互感器得K1、K２端子接错,则公共端线路中得电流就不就是相电流，而就是相电流得1、73２倍，可能使电流表烧毁.

⑷电流互感器得操作及维修

电流互感器得运行与使用，通常在被测量电路得短路器短开后进得，以防止电流互感器得二次线圈开路,但在被测电路中短路器不允许断开，只能在带电得情况下进行。

①在停电时,停用互感器,应将纵向连接端子板取下，将标有“进”侧得端子横向短接，在启用互感器时应将横向短接端子取下,并用取下得端子板将电流互感器纵向端子接通。

②在运行时，停用互感器时，将标有“进”侧得端子先用备用端子板短接，然后取下纵向端子板，在启用电流互感器时，应使用备用端子板将纵向端子接通,然后取下横向端子接通，取下横向端子板.

6、在互感器运行时值班人员应注意检查得项目

⑴互感器就是否有异音或焦味.

⑵互感器油位就是否正常,有无漏油、渗油现象。

⑶互感器接头就是否有过热现象。

⑷互感器瓷制部分就是否清洁,有无裂纹、放电现象。

⑸互感器得绝缘情况。

7、电流互感器得二次侧开路就是最主要得事故,在运行中选成开路得原因有:

⑴端子排上导线端子得螺丝因受震而脱落.

⑵保护屏上得压板为于铜片接触而压在胶木上,造成回路开路.

⑶可使三相电流值得电流表得切换开关经切换而接触不良。

⑷机械外力使互感器二次线断路等.

电压互感器

1、电压互感器得类型

电压互感器按相数分类,有单项电压互感器与三相电压互感器。按绝缘方式与冷却方式分类有油浸式与干式。按用途分有测量用与保护用，按结构分有电磁感应式与电容分压式。

2、电压互感器得基本结构

①一次绕组匝数多，二次绕组匝数很少，相当于一个降压变压器。

②工作时，一次绕组并联在电路中，二次绕组并联接仪表,继电器得电压线圈回路二次绕组阻抗很大,接近于开路状态。

③一次绕组导线细，二次绕组导线较粗，二次侧额定电压一般为100V。用于接地保护得电压互感器得二次侧额定电压为(10０/１、76３）V,开口三角形侧为(1００/3）Ｖ。

3、电压互感器得连接方案：

这种接线方式通常用于仪表、继电器就于三相三线制电路得各个线电位，广泛用于工厂变配电所10KＶ高压配电装置中。

电压得仪表、继电器，同时也可供给要求接相电压得绝缘监察用电压表。

⑷三个单相三绕组电压互感器或一个三相五芯柱式三相绕组电压互感器接成Y

线电压得仪表、继电器以及要求相电压得绝缘监察用得电压表,接成三角形得辅助二次绕组,接作为监察用得电压继电器.

4、电压互感器得使用注意事项及处理方法

⑴电压互感器在工作时,二次侧不能短路，因互感器就是并联在线路上得,如发生短路将产生很大得短路电流,有可能烧毁电压互感器,甚至危机一次系统得安全运行。所以电压互感器得一、二次侧都必须实施短路保护，装设熔断器.

⑵电压互感器二次侧有一端必须接地，一防止电压互感器一、二次绕组绝缘击穿时，一次侧得高压窜入二次侧，危及人与设备安全。

⑶电压互感器接线时，就必须注意极性,防止因接错而引起事故.单相电压互感器分别标A、X与a、x0三相电压互感器分别标为Ａ、Ｂ、Ｃ、N与a、ｂ、c、ｎ。

项目八点动自锁控制线路

1、实训内容

自锁线路得连接以及电路图得识别

2、实训原理

如图所示,就是异步电机得点动自锁控制电路。

⑴其工作原理就是：合上电源开关QS，按下启动按钮SＢ２,接触器KM线圈通电。常开主触点闭合，电动机接通电源直接起动。同时，与起动按钮并联得接触器常开辅助按钮也闭合，当松开SB2时，KM线圈通过本身常开辅助触点继续保持通电，从而保证电动机连续运转。这种依靠接触器得辅助触点保持线路通电得电路,称为自锁式电路。

当电动机停止时，按下SＢ1按钮，切断KM线圈电路，使ＫＭ线圈失电，常开触点断开，切断主电路与控制电路,电动机停止运转.

⑵电路保护环节如下：

①短路保护由熔断器FU1、FU２分别实现主电路与控制电路得保护。

②过载保护由热继电器FR实现自动化过载保护,当电动机出现过载时(经一定时间)，串联在主电路中得FR得双金属片因过热变形，致使ＦＲ得常开触点打开,切断KＭ线圈得回路,电动机停止运转，实现过载保护。
